Как выбрать конусное ступенчатое сверло по металлу

Конструкция и виды

Приспособление состоит из:

• собственно рабочей части, имеющей конусную форму;
• хвостовика, с помощью которого инструмент крепится к дрели;
• острого наконечника, способного справиться с самым плотным металлом.

Режущая кромка ступенчатого сверла бывает прямого или спирального типа. Каждый из них имеет свои плюсы. Прямая кромка легче и быстрее затачивается, а спиральная способствует более мягкому и плавному сверлению, обеспечивая плавность хода. При использовании спиральной кромки особенно повышается эффективность обработки тонколистового металла. Есть разновидности инструмента, предназначенные для разных материалов — дерева или пластика. Но все ступенчатые сверла устроены одинаково.

Хвостовики бывают круглые или шестигранные, которые считаются более надежными в использовании. Инструмент изготовлен из высококачественной нержавеющей стали, а прочное покрытие из азотистого титана или алмазной крошки увеличивает срок его работы, снижает необходимость частой заточки. При этом нужно помнить, что требуется соблюдение правил эксплуатации и величины допустимой нагрузки.

Хвостовики ступенчатого сверла бывают двух видов — шестигранные и круглые

https://youtube.com/watch?v=sGOgpU7Upqs

Разновидности

Конусовидный хвостовик или конус Морзе выпускается в нескольких модификациях.

• Инструментальные – наиболее распространены, так как разработаны для быстрой автоматической смены при работе на станке. Параметры изделия регламентирует ГОСТ.
• Укороченны е – хвостовая часть сверла уменьшена за счет утолщенной части конуса. Маркируется таким образом: B7 – укорочен до 14 мм, B10 – до 18, и до B24 – укорочен до 55 мм. Этот вариант используется, когда отверстие требуется определенного диаметра, но малой глубины.
• Удлиненные – применяются для высверливания глубоких отверстий в несколько этапов.
• Метрические – хвостовики, в которых соотношение к рабочей части составляет 1:20, а угол более 1 градуса.

На фото изображены разновидности сверл с коническим хвостиком

Назначение сверла определяет заточка: угол при вершине, задний угол и т.д.. Затачивание и шлифовку проводят на специальных станках или вручную.

Коническое ГОСТ

ГОСТ 10903-77 регламентирует инструмент с коническим хвостовиком – с конусом Морзе, и вариант с шейкой.

• Возможный диаметр изделий – 5–10 мм.
• Длины конуса – 58–85 мм.
• Сечение хвостовой части – 6–12 мм.

Удлиненные

Сверла с удлиненной хвостовой частью регламентирует ГОСТ 2092-77. Используются они при производстве отверстий большой глубины.

Величина диаметра составляет диапазон от 6 до 30 мм. Длина хвостовой части – 145–275 мм.

Изделия выпускаются в двух классах точности:

• А1 и А – с повышенной точностью;
• B1 и B – с нормальной точностью.

Коническое ступенчатое

Конус в этом случае выглядит как пирамида, где каждая «ступень» ответственна за формирование отверстия определенного диаметра. Такое строение позволяет высверливать отверстия разного размера без смены инструмента. В его маркировке указывается сразу целый ряд величин.

Эта же особенность позволяет снимать фаску тем же сверлом, которым делалось отверстие. Скорость сверления относительно невелика – до 1000 оборотов/мин, что делает инструмент очень подходящим для работы с оргстеклом.

Центрирование благодаря конической форме беспроблемное, но чувствительность к перекосам выше, чем у инструментального варианта.

Применяют инструменты, для обработки стали, алюминия, дюралюминия и неметаллических материалов – пластмасс, оргстекла, эбонита.

Кобальтовые с коническим хвостовиком

Для улучшения прочностных свойств и отвода тепла изделия подвергают дополнительной обработке.

• HSS-G – проходят дополнительную шлифовку;

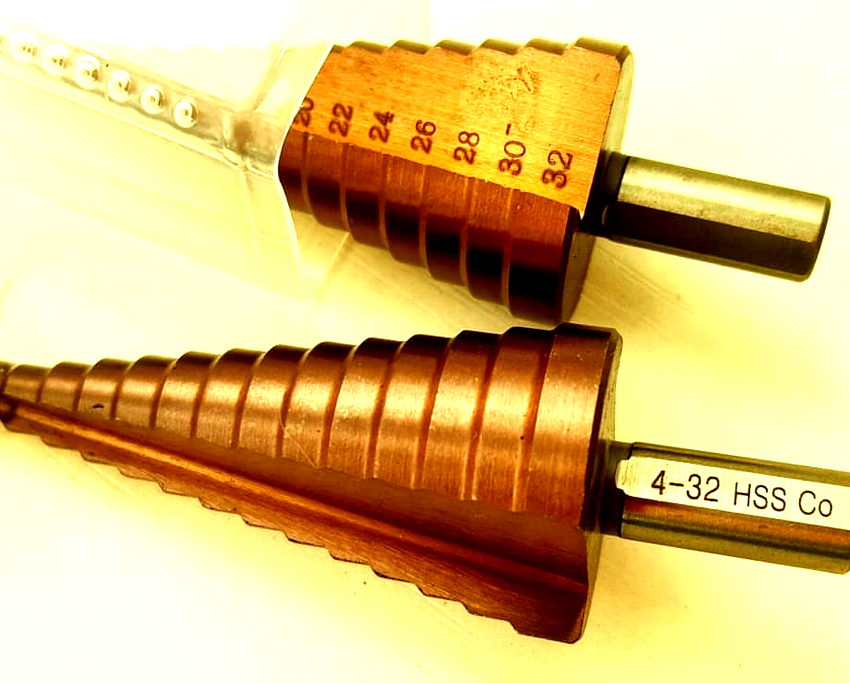

• HSS-Co – сталь содержит кобальт, сверла этого класса рассчитаны для работы в тяжелых температурных условиях;
• HSS-R – катанные изделия;
• HSS-Tin – инструмент обработан нитридом титана, покрытие уменьшает трение, а, значит, и нагрев инструмента и материала.

О том, какой обработке подвергались сверла, можно узнать по их цвету: ярко-золотой цвет свидетельствует о напылении нитрида титана, черный – использовалась термическая обработка, и так далее.

Определение типа сверла по цвету его поверхности

Цвет инструмента для сверловки – это важный признак, который позволяет сделать соответствующие выводы о его добротности и долговечности. Различные типы окрасов буравчиков имею разные прочностные характеристики, выбор которых должен быть основан на частоте использования инструмента, его точности и требований к качеству готового отверстия.

Сверла серого цвета недолговечны и наименее надежные ввиду полного отсутствия какого-либо защитного покрытия, что делает их подверженными к изменению механических свойств в худшую сторону под влиянием высокой температуры или силовых нагрузок. Такие буравы имеют невысокую стоимость, но и их применение будет одноразовым.

Сверла со светлым желтым покрытием имеют очень хороший запас прочности. Внутренние напряжения в таких изделиях устранены термическим отпуском еще на этапе их изготовления, за счет чего создается высокая прочность инструмента. Для их изготовления прибегают к использованию быстрорежущей инструментальной стали высокого качества. Несмотря на все свои достоинства, бледно-золотые буравы уступают по своим характеристикам более ярким экземплярам.

Ярко-желтые сверла изготовлены из высокопрочной стали, имеющей нитридо-титановое покрытие. Изделия с подобным окрасом при оформлении отверстий испытывают минимальную силу трения, что оказывает положительное влияние на их срок службы. Стоимость таких буравчиков достаточно велика, но при этом полностью окупается за счет своего продолжительного срока службы.

Конструкция

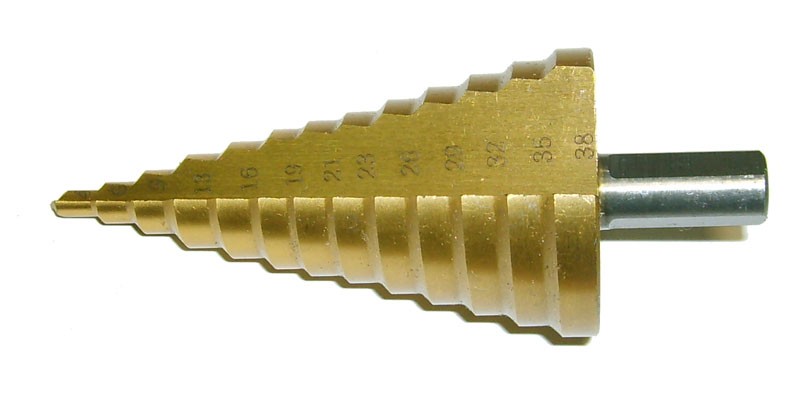

Ступенчатое сверло выглядит как металлический стержень с массивным конусообразным наконечником, поверхность которого в то же время ступенчатая. От конусных сверл они отличаются ярко выраженной градацией размеров, поэтому могут использоваться без специальных ограничителей. Верхушка наконечника заострена, а значит, дополнительные центровочные приспособления не понадобятся.

С двух сторон сделаны технологические канавки, необходимые для отвода стружки. Различают три типа канавок:

• прямолинейные – легче править и затачивать;
• спиральные – более мягкий и плавный ход;
• продольные.

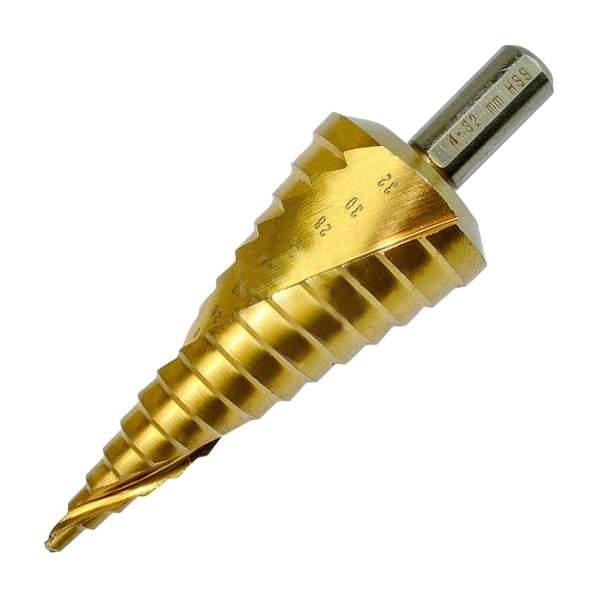

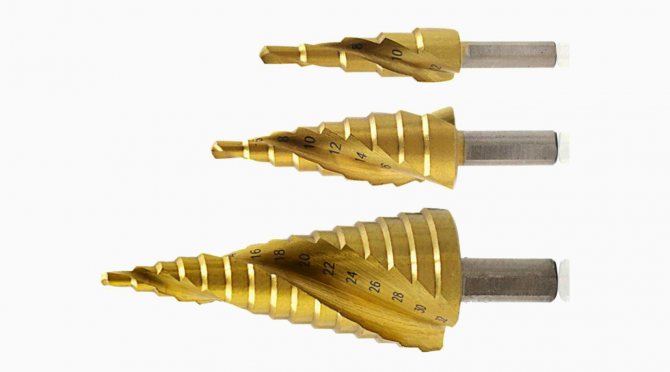

Набор ступенчатых сверл со спиральной канавкой Каждая ступень конуса имеет определенный диаметр, который указан напротив нее: 4 мм, 6 мм и более. Есть разные сверла: с разным шагом и диаметрами – от 3 и до 40 мм включительно, подобрать сверло можно для выполнения практически любых задач. Ширина ступеней составляет от 4 до 6 мм, чаще 5 мм.

Хвостовая часть ступенчатого инструмента, которую закрепляют в патроне, бывает разной формы: шестигранной, трехгранной, цилиндрической. При выборе учитывают особенности используемого инструмента: дрели или станка. Граненый хвостовик препятствует проворачиванию сверла в патроне, в то же время такие сверла более травмоопасны в случае заклинивания.

Достоинства и недостатки

К достоинствам можно отнести:

• обладают продолжительным рабочим ресурсом (благодаря повышенной прочности режущей поверхности);
• проведение нескольких операций одновременно, то есть универсальность инструмента (проведение сверления, снятие фаски, резания, шлифования);
• высокая скорость сверления отверстий без снижения качества кромок отверстия;
• высокая точность операции сверления (незначительное снижение наблюдается только в отверстиях превышающих 15 мм);
• получение практически идеально ровного края;
• возможность получения, так называемого отверстия треугольного вида;
• полностью исключает необходимость использовать на подготовительном этапе центровочного инструмента;
• возможность сверлить отверстия в очень твёрдом материале, без снижения качества.

Разнообразие ступенчатых сверл

Из присущих недостатков самым серьёзным является высокая стоимость инструмента

Сверла для керамики и стекла

Керамическую плитку или стекло сверлят коронкой или специальным копьевидным инструментом. Его наконечник изготовлен либо из победита, либо из карбида вольфрама. Если специализированный инструмент для стекла или плитки отсутствует, можно использовать сверло для бетона

Только обязательно острое, и работать им нужно осторожно, поскольку его форма не совсем подходит для такой работы

Копьевидное сверло для плитки из керамики и коронка с алмазным напылением.

Коронка для стекла и кафеля почти не отличается от коронки для камня. Только на ее режущей кромке вместо зубьев имеется алмазное напыление.

Для сверления в кафеле больших отверстий используют инструмент, называемый балериной. Он напоминает обычный циркуль. Сверление производится с изнаночной стороны плитки. Обороты дрели устанавливают на минимум.

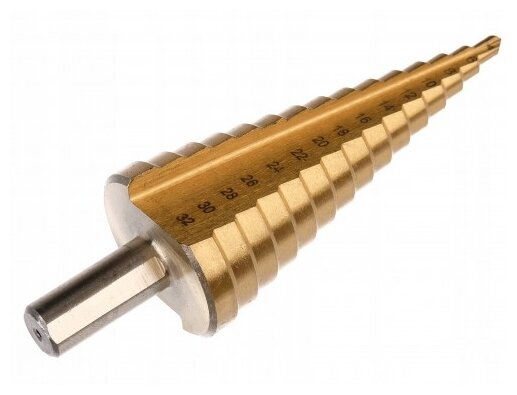

Ступенчатое сверло по металлу

Если вы выбираете для себя конусное сверло, обратите внимание на одну из его разновидностей – ступенчатое сверло по металлу. Каждая ступень такого режущего инструмента образуется за счёт плавного спирального перехода и имеет свой диаметр. Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие.

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента. Уверяем вас, стоит

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

• Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
• Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
• Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
• Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
• Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
• Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
• Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
• Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

• свёрла со спиральной режущей кромкой;
• с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Бензиновая болгарка. Проходит там, где другие стоят!

Бензиновая электростанция. Переносной источник энергии

Для какой работы можно использовать сверла-елочки

Функциональные детали такого типа используются для организации отверстий в металлических листах. Подобные сверла относятся к категории специализированных инструментов, поэтому стоимость их довольно высока. Зачастую именно этот факт останавливает покупателей при покупке. Однако приобретение подобного изделия может быть оправданным, например, в том случае, когда требуется точность при выполнении работы.

Главным образом ступенчатые сверла используют для создания отверстий в металле

Каждый уровень ступенчатого инструмента имеет уникальный диаметр, который увеличивается по мере приближения к основанию. Удобство конструкции такого типа неоспоримо, так как очень просто подобрать нужный диаметр во время сверления.

Такие изделия применяются для выполнения отверстий в металле. Сверла-елочки по металлу отличаются высоким качеством сверления. Причем это заметно даже в том случае, когда производится обработка очень тонкого листового материала. Другие сверла не позволяют выполнить ровное отверстие в металлическом листе толщиной до 1 мм.

Стоит сказать, что инструменты ступенчатого типа используются не только для обработки металла. Их можно применять и для высверливания отверстий в следующих материалах:

• пластмассе;
• гипсокартоне;
• дереве.

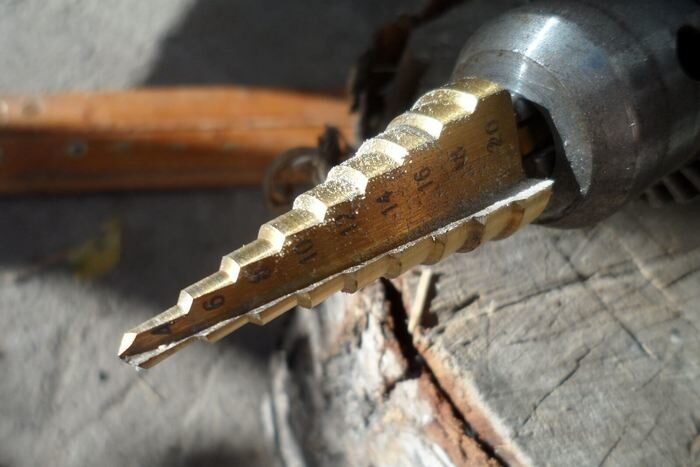

Сверла-елочки могут выполнять абсолютно ровные отверстия

Если необходимо выполнить отверстие в трубе, также рекомендуется использовать ступенчатое сверло по металлу. Отзывы о таком инструменте можно изучить в интернете. Следует сказать, что ступенчатые сверла часто применяются для шлифования краев отверстий, выполненных другими инструментами. Металлическую стружку можно удалить и вручную, однако это гораздо сложнее.

Инструменты такого типа имеют множество положительных качеств, которые определяют их высокую эффективность. Безусловно, основным недостатком такого изделия считается его стоимость. Цена на ступенчатые детали варьирует в пределах от 2 до 5 тыс. руб. На окончательную стоимость сверла влияют следующие факторы:

• материал изготовления;
• класс прочности;
• наличие напыления.

Цена ступенчатых сверл полностью оправдана, так как их преимущества значительно упрощают работу по высверливанию отверстий в разнообразных деталях. Одним из наиболее существенных достоинств таких изделий является их универсальность. Один режущий инструмент может использоваться для выполнения огромного количества задач, что очень удобно.

Ступенчатые сверла по металлу являются эффективными и универсальными

Еще один плюс подобных сверл – высокая прочность

В особенности стоит обратить внимание на их режущие кромки. Прочностные характеристики этих элементов не только обеспечивают высокую точность во время работы, но и продлевают эксплуатационный срок инструмента. Скорость работы тоже является положительной характеристикой данных изделий

Наконечник сверла-елочки имеет заостренную форму, что позволяет использовать его для обработки очень прочных металлических поверхностей (например, нержавеющей стали). Сверло по металлу является специализированным инструментом. При его использовании пропадает необходимость в применении дополнительных устройств (центрирующей детали и т. п.)

Скорость работы тоже является положительной характеристикой данных изделий. Наконечник сверла-елочки имеет заостренную форму, что позволяет использовать его для обработки очень прочных металлических поверхностей (например, нержавеющей стали). Сверло по металлу является специализированным инструментом. При его использовании пропадает необходимость в применении дополнительных устройств (центрирующей детали и т. п.).

Конструктивные особенности ступенчатого инструмента дают возможность выполнять точные отверстия с ровными краями. Таким образом, при использовании такого изделия нет необходимости в применении шлифовальной машинки или надфиля.

Стоит также отметить, что подобные изделия устанавливаются как на дрели ручного типа, так и на профессиональные стационарные станки. Перед приобретением сверла-елочки рекомендуется ознакомиться с его разновидностями. Это позволит подобрать лучшее сверло по металлу ступенчатого типа с учетом индивидуальных критериев.

Одними из главных достоинств таких сверл считаются прочность и скорость работы

Маркировка HSS-сверл, их виды и отечественные аналоги

Все сверла, изготовленные на основе HSS-стали, имеют соответствующую маркировку. Существуют три разновидности этой стали.

1. Вольфрамовая (T1–T15).
2. Молибденовая (М1–М36).
3. Высоколегированная (М41–М62).

Вольфрамовые HSS-сверла

Из этой группы максимально широкое распространение получили сверла, изготовленные из четырех типов сталей.

1. T1 (отечественный аналог — Р18). Из этой HSS-стали (18 % вольфрама) с высокими характеристиками (шлифуемость, прочность и износостойкость) изготавливают сверла и иные инструменты общего назначения. Лучше всего они подходят для обработки углеродистых и легированных конструкционных сталей.
2. T2 (отечественный аналог — Р18Ф2). Сплав содержит 2 % ванадия. Его используют для изготовления чистовых и получистовых сверл, предназначенных для обработки среднелегированных конструкционных сталей.
3. T3 (отечественный аналог — Р18K5Ф2). Сплав содержит 18 % вольфрама, 5 % кобальта и 2 % ванадия. Такие инструменты отличаются повышенными вторичной твердостью и износостойкостью, но имеют низкую шлифуемость. Сверла этого типа лучше всего подходят для обработки заготовок из высокопрочных, коррозионностойких и жаропрочных сталей и сплавов.
4. T15 (отечественный аналог — Р12Ф5К5). Эта маркировка на HSS-сверлах означает, что в сплав кроме 12 % вольфрама добавлены ванадий (5 %) и кобальт (5 %). Эти инструменты отличаются высокими прочностью, вязкостью и износостойкостью. Их используют при сверлении труднообрабатываемых материалов.

Изображение №1: состав вольфрамовых HSS-сталей

Молибденовые HSS-сверла

Основной легирующий компонент сталей этой группы — молибден. Также в разных количествах могут содержаться:

1. вольфрам,
2. кобальт;
3. ванадий;
4. углерод;
5. и иные компоненты.

Изображение №2: состав молибденовых HSS-сталей

Самое широкое распространение получили HSS-сверла, изготовленные из следующих типов молибденовых быстрорежущих сталей.

1. M1. Из стали данной марки (8 % молибдена) производят инструменты общего назначения. Такие HSS-сверла отличаются высокими гибкостью и стойкостью к ударным нагрузкам. Красностойкость ниже, чем у аналогов.
2. M2 (отечественный аналог — Р6М5). Это самый распространенный материал для производства HSS-сверл. Сплав содержит 6 % вольфрама и 5 % молибдена. Обладает сбалансированными прочностью, твердостью и теплостойкостью.
3. M3 (отечественный аналог — Р6М5Ф3). Этот сплав также содержит 3 % ванадия. HSS-сверла из такой стали отличаются более низкой абразивной изнашиваемостью.
4. M7. Основные легирующие компоненты — молибден (8,75 %), ванадий (2 %) и вольфрам (1,75 %). Сверла, изготовленные из этой HSS-стали, применяют для сверления твердых и толстолистовых металлов.
5. M35 (отечественный аналог — Р6М5К5). Кроме вольфрама молибдена и ванадия данный сплав содержит кобальт (5 %), а также в небольших количествах марганец, кремний и никель. Преимущества этого материала — хорошая вязкость, отличная шлифуемость, тепло- и износостойкость. HSS-сверла, изготовленные из данного сплава, применяют при обработке заготовок из улучшенных легированных и нержавеющих сталей в условиях повышенного разогрева режущей кромки.

Высоколегированные HSS-сверла

Для производства высоколегированных HSS-сверл (обладающих высокой ударной вязкостью и эксплуатируемых в холодных условиях), используют сплавы молибденовой группы, которые подвергают специальной термической обработке.

Изображение №3: состав высоколегированных HSS-сталей

1. M47 (отечественный аналог — Р2АМ9К5). В больших количествах содержит молибден (9 %) и кобальт (4,7–5,2 %). Сплав имеет повышенную склонность к обезуглероживанию и перегреву при закалке. Шлифуемость — низкая. HSS-сверла из этого сплава применяют для обработки заготовок из улучшенных легированных и нержавеющих сталей.
2. M42. Содержит большое количество кобальта и молибдена (8 и 9,5 %, соответственно). HSS-сверла, изготовленные из этого сплава, отличаются повышенными красностойкостью и устойчивостью к истиранию. Такие инструменты применяют при обработке вязких и сложных металлов.

Конструктивные особенности ступенчатого сверла

Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:

• направляющую часть, на которой расположена режущая кромка;
• поводок, переходящий в шейку инструмента;
• хвостовик, заданной формы (в зависимости от патрона дрели).

Конструкция ступенчатого сверла

Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:

• метрический конус;
• конус увеличенный удлинённый;
• инструментальный конус;
• так называемый конус Морзе.

https://youtube.com/watch?v=KyJC0S-ZbWs

Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.

Вершина конуса разделена на три составные части:

• наконечник вершины для проведения предварительного сверления;
• первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
• специальная режущая кромка (служит для последующего расширения отверстия).

Сверлильный патрон с конусом Морзе

Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.

Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:

Подробно ознакомиться с характеристиками

Разобраться с возможностями конусного многоступенчатого сверла, например по металлу

Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку

Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром. Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла. Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства. Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

Конусное и ступенчатое сверла

При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.

Рекомендации специалистов по выбору конусного сверла

Многим людям, которые плохо ознакомлены с особенностями различных режущих насадок, сложно определиться с приобретением подобного инструмента. Для того чтобы не допустить ошибки при выборе, необходимо усвоить несколько основных моментов.

В первую очередь нужно запомнить, что все насадки отличаются по цвету. Это очень важный момент, так как от цвета изделия зависят его технические характеристики. Например, стальной окрас рабочей детали свидетельствует о том, что она не подвергалась дополнительной температурной (или любой другой) обработке.

Приспособления стальной окраски не характеризуются высокой прочностью и, соответственно, более подвержены износу. Их рекомендуется использовать исключительно для организации отверстий в тонколистном материале, а также для обработки пластика, гипсокартона и дерева. Конусные сверла по металлу такого типа имеют самую низкую стоимость.

Черный цвет режущего инструмента говорит о том, что изделие прошло дополнительную обработку высокой температурой. Подобные приспособления имеют более высокую прочность, что способствует увеличению их эксплуатационного срока.

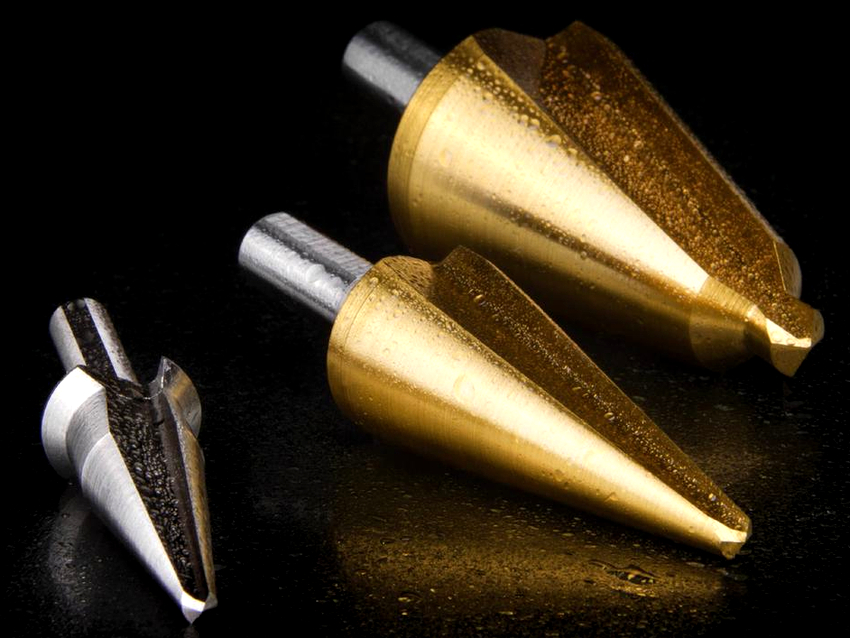

Гладкие конусные сверла расширяются ближе к хвостовой части и не имеют четкой градации диаметров

Еще один вариант, распространенный на современном рынке, – золотистые конусы. Эти модели имеют защитное напыление, представленное нитридом титана. За счет этого они по техническим характеристикам значительно превосходят предыдущие аналоги.

Статья по теме:

В ступенчатых вариантах высота уровней, как уже говорилось выше, в среднем составляет 5 мм. Сверла по металлу не должны иметь разбежности в этом показателе больше 1 мм. Это стоит запомнить при покупке инструмента.

На что еще необходимо обращать внимание? Не меньшую роль играет бренд инструмента. Изделия, изготовленные малоизвестными китайскими фирмами, мастера не рекомендуют покупать, так как в этом случае шанс приобретения низкокачественной или бракованной продукции значительно возрастает

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами.

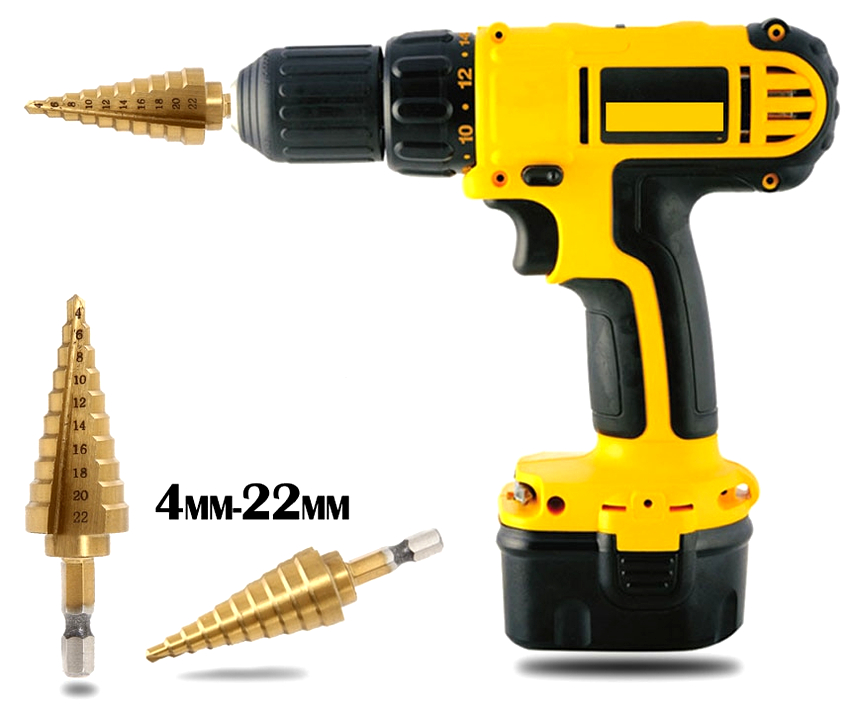

В продаже чаще всего можно встретить конусные сверла по металлу 4-22 и 6-36 мм

Маркировка конусных режущих инструментов: что нужно знать

Технические характеристики подобных режущих изделий указываются в виде маркировки, которая наносится на наружную поверхность хвостовой части. Знание основных обозначений позволяет подобрать качественное и максимально подходящее для конкретных эксплуатационных условий изделие. Рассмотрим более подробно, какая информация зашифрована в маркировке:

• материал изготовления;
• диаметр;
• класс точности.

Расшифровка маркировки – очень важный этап, поэтому стоит ознакомиться более детально с возможными ее вариантами. Большинство изделий такого типа имеют шаг 1 мм. Сверла по металлу, которым присуща форма елочки, отличаются разными габаритами. Эта информация в обязательном порядке содержится в маркировке.

Чаще всего буквенное обозначение является началом разметки. На большинстве сверл, которые можно приобрести сегодня, указывается латинская буква «P». Подобное обозначение повествует о том, что для изготовления приспособления была применена быстрорежущая легированная сталь. Такой материал отличается высокими прочностными характеристиками.

Технические характеристики конусных сверл по металлу указываются в виде маркировки на поверхности хвостовой части

Далее располагается следующая буква, после которой в обязательном порядке стоит определенное число. Это обозначение содержит информацию о металле, который был использован в качестве добавки к легированной стали. Число говорит о том, какое процентное содержание сплава находится в изделии.

После процентного содержания второстепенного металла в маркировке указываются максимальный и минимальный диаметры, а также класс точности приспособления. Стоит отметить, что на подобных изделиях часто встречается буквенное обозначение HSS. Сверла по металлу такого типа выполняются из быстрорежущей стали. После начальной отметки маркировка содержит информацию о добавочном материале, использованном при производстве изделия.

4 Сверло с коническим хвостовиком – ГОСТ, советы по выбору и работе

В соответствии с ГОСТ 10903–77 такие сверла изготавливают из легированной и углеродистой высокопрочной стали. Допускается (а потребителем даже приветствуется) специальная термообработка их поверхности с целью повышения их антикоррозионных возможностей и уровня надежности при использовании. Диаметры выпускаемых по государственному стандарту конусных приспособлений равняются 5–80 мм, длина конуса – 58–85 мм, сечение хвостовика – 6–12 мм.

Специалисты советуют при выборе конусного инструмента обращать внимание на его маркировку. Самыми качественными являются приспособления с надписью HSS, которая говорит нам, что они сделаны из легированной быстрорежущей стали (она признается идеальным вариантом для обработки металлических изделий). Впрочем, китайские производители нынче ставят такую маркировку на всю свою продукцию, используя при этом совсем другие марки стали

Впрочем, китайские производители нынче ставят такую маркировку на всю свою продукцию, используя при этом совсем другие марки стали.

Если вы сомневаетесь в инструменте, обращайте внимание на его стоимость. Качественная продукция никак не может стоить менее 6–8 американских долларов в иностранных веб-магазинах. В рознице ее стоимость, естественно, выше

Конический инструмент рекомендован для применения в сверлильных станках. Но его можно вставлять и в обычную дрель. В таком случае следует позаботиться о том, чтобы заготовка плотно закреплялась. Только тогда вы не столкнетесь с явлением заклинивания сверла либо его перекоса

В рознице ее стоимость, естественно, выше. Конический инструмент рекомендован для применения в сверлильных станках. Но его можно вставлять и в обычную дрель. В таком случае следует позаботиться о том, чтобы заготовка плотно закреплялась. Только тогда вы не столкнетесь с явлением заклинивания сверла либо его перекоса.

Смазывать приспособление в процессе его использования желательно специальными составами. При отсутствии таковых – жидким мылом или машинным маслом. Применение смазки повышает срок эксплуатации инструмента для сверления отверстий. Увеличенным временем службы, кстати, могут похвастаться сверла, на поверхность которых наносят нитрид титана или бора, либо кобальт.

Конусные сверла несложно подобрать для осуществления каких-либо определенных вариантов работ, так как они в наши дни выпускаются различных видов:

• для сверления материалов, считающихся трудными в обработке;
• для получения качественных отверстий в деталях, изготовленных из легких сплавов;
• с твердосплавными специальными пластинками, улучшающими режущие свойства инструмента.
