Угловая струбцина своими руками для сборки мебели

Угловая струбцина своими руками для сварки

Для фиксации угла между деталями конструкции удобно пользоваться угловой струбциной для сварки. Польза этого инструмента неоспорима. Струбцина серьезно облегчает задачи изготовления самых разных конструкций, ведь с ней можно обойтись без помощника. Чаще всего применяется она для фиксации под прямым углом, но подходит и для других видов углов. Инструмент применяют сварщики, слесари, столяры и плотники, трудящиеся дома и в своих мастерских. Особенно струбцина помогает при изготовлении мебели, рам, станин из деревянного бруса или профильного металла.

Общая характеристика
Деревянная струбцина
Приспособление из фанеры
Металлическая конструкция

Как собрать угловую струбцину самостоятельно: 2 варианта

Когда надо соединить пару заготовок под углом 90 градусов, советуем использовать специальные зажимы — угловые струбцины. Чем они хороши?

Эти простые приспособления удобны в работе и обеспечивают надежную фиксацию заготовок на время их склейки (например, при изготовлении деревянных рамок своими руками) или сварки.

Рассказываем, как быстро и недорого собрать их своими руками.

Самодельные угловые струбцины для домашней мастерской условно можно разделить на две основных группы (по сфере применения):

для слесарных работ (сварочные);
для столярных работ (мебельные).

Слесарные обычно изготавливаются из металлолома, и используются, когда нужно зафиксировать заготовки в неподвижном положении при сварке.

Столярные изготавливаются из остатков пиломатериалов (фанеры, МДФ) или дерева (бруски или доски). Используются при сборке мебели или при изготовлении других деревянных конструкций.

Необходимые материалы для изготовления самодельных угловых струбцин своими руками можно без проблем найти в мастерской и гараже — использовать, что есть в наличии.

В конструктивном плане оба варианты особо ничем не отличаются. Состоят они из трех основных элементов:

основание;
упорные полки;
прижим.

Сам прижим угловой струбцины может иметь полукруглую или же треугольную форму. Приводится в движение с помощью ходового винта.

Изготовление струбцины своими руками

Своими руками можно создать:

необходимую прочность приспособления;
оборудование для фиксации металлических деталей;
струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
Разделить квадраты на две части по диагонали.
На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
два бруска шириной 2 см и длиной 25 см;
металлические болты;
саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

под различными углами фиксировать элементы конструкции;
выполнять предварительный монтаж изделий;
выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

Двухкоординатные.
Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

стальной лист толщиной в 10 мм;
гайки – 3 шт;
стальной лист с наружной резьбой по размеру гаек;
шайбы большого диаметра.

Технология изготовления:

Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
К основной части детали в виде буквы «Г» приварить вспомогательную часть.
Опорный элемент плашмя приварить на короткий край.
Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
Все части приварить по внешнему краю, вставив между ними полоску инструмента.
Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента. Своими руками можно создать:

необходимую прочность приспособления;
оборудование для фиксации металлических деталей;
струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным. Чтобы изготовить инструмент необходимо:

Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
Разделить квадраты на две части по диагонали.
На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал, из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%. Из выбранного материала нужно будет подготовить:

две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
два бруска шириной 2 см и длиной 25 см;
металлические болты;
саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

F-образные

Устройство F-струбцины, так сказать, в полном комплекте, показано на след. рис.:

Устройство F-образной струбцины

В ходе использования башмак двигают по направляющей, пока пятка не коснется детали. Тогда большим пальцем руки сдвигают собачку или нажимают на нее (в зависимости от конструкции фиксатора), при этом башмак заклинивается на направляющей. Тогда деталь дожимают поворотом рукояти винтового зажима, или отводя курок эксцентрикового прижима. Расфиксация и разжимание – в обратном порядке.

Городить сложный фиксирующий механизм в самодельной F-струбцине особого смысла нет. Тогда для заклинивания башмака нажимают на его внутренний обушок, или слегка бьют туда легким молоточком, если струбцина мощная, широкозахватная. Как правило, ползун саморасклинивается уже при разжатии винта или вбросе курка в гнездо. Если же башмак заело, расклинивают его легким ударом по наружному обушку со стороны упора (в направлении, обратном заклинивающему).

Слева на след. рис. даны чертежи быстрозажимной F-струбцины с губками из дерева. В центре – внешний вид инструмента, а справа – порядок пользования им. Размеры пересчитаны из дюймовых; их можно округлить до ближайших целых мм.

Чертежи, внешний вид и порядок использования F-струбцины с губками из дерева

Основное назначение данной струбцины – прижим при склеивании в пласть. Предпочтительный материал губок – клен, вяз, граб, бук, дуб или др. древесина, сочетающая в себе высокую прочность и вязкость; из такого дерева делают, например, упорные гребенки фуговальных и копировальных станков по дереву. О других вариантах самодельных быстрозажимных струбцин см. подборку видео:

Держатели электрода

Чтобы изготовить самодельный держатель электрода, необходимо взять три отрезка проволоки по десять сантиметров диаметром восемь миллиметров. Два из них изогнуть в бок (получится подобие вилки) так, чтобы части проволоки были направлены в противоположные стороны (влево и вправо). Между ними должна располагаться оставшаяся проволока, изогнутая к верху со стороны соединения с металлическим стержнем, приблизительно до 0,5 своей длины. В первую очередь сваркой прихватываются боковые части, после прикладывается центральная часть, потом все окончательно сваривается. Возможно вам потребуется добавить дополнительную обмотку провода, которая позволит предохранить его от перегрева.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.

Струбцина из фанеры

Для единоразовой фиксации, не требующей высокой жесткости, применяют листы фанеры. Это самый простой и легкий способ. Как сделать угловую струбцину быстро и незатратно, ответит технология применения этого материала. Перед началом работы берутся куски фанеры 10х10 см. Квадраты вырезают лобзиком. Толщина фанеры должна быть около 1,5 см. Затем следует разметить квадраты, разделив заготовки по диагонали на 2 части. Следует наметить отверстия на расстоянии 20 см от края. Между ними должно быть не менее 8 см, иначе зажимы будут мешать друг другу. Просверливаются отверстия в намеченных местах диаметром 40 мм. Сторона вдоль отверстий врезается. Три угла также опиливаются. Это позволит убирать излишки клея под фиксаторами.

Струбцина из фанеры готова и может использоваться в работе.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

стальной уголок 40 мм, толщиной 3-4 мм;
стальные пластины шириной 40-50 мм;
шпильки с резьбой, желательно закаленные;
прутки для воротков;
гайки для червячного механизма;
сварочный аппарат;
дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
Мебельные гайки с фиксатором под дерево.
Стальные шпильки, не обязательно из дорогой закаленной стали.
Гайки — барашки с резьбой, соответствующей шпилькам.
Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Конструкционные особенности углового зажима

Слесарная струбцина, которая пригодится сварщику, должна иметь надежные и прочные упорные стенки — в идеале изготовленные из толстого металла. Сам прижим также должен быть прочным и надежным.

Если использовать тонкий металл, то при фиксации заготовок возможны деформации, и прямой угол не будет выдержан.

В этой статье мы рассмотрели самодельные угловые струбцины с неподвижными упорными стенками — для фиксации под прямым углом. Однако можно их сделать регулируемыми, чтобы была возможность выставлять под разным углом. Это расширит область применения самоделки.

Перемещение прижима может осуществляться при помощи ходового винта (самый распространенный вариант) или быстрозажимного механизма (один из вариантов мы рассмотрели в этой статье).

Если сравнивать между собой заводские устройства и самодельные угловые струбцины, то вторые в большинстве случаев получаются и дешевле, и качественнее.

Но окончательный выбор — купить или сделать, конечно же, остается за вами

Спасибо за внимание

Приспособление для сборки листового материала

Струбцины из фанеры своими руками.

Большинство мебели изготавливается и собирается из листов ДСП, которые также нужно фиксировать при сборке под прямым углом. Для упрощения работы можно изготовить простое приспособление, которое значительно облегчит работу. Для этого понадобится:

лист фанеры толщиной 8-12 мм или ДСП;
брусок прямоугольного или квадратного сечения;
ножовка по дереву или электрический лобзик;
дрель с насадками.

Из имеющегося в наличии материала нужно вырезать два или более прямоугольных треугольника с катетами одинаковой длины 25-40 см

Особое внимание нужно уделить точности прямого угла, от этого будет зависеть качество сборки изделия. По углам треугольника нужно просверлить отверстия

Диаметр отверстий будет зависеть от размеров простых струбцин. Расстояния от краев отверстий до катетов треугольника должны быть не более 10-15 мм. Вместо отверстий по углам можно на гипотенузе вырезать два треугольных паза, стороны которых будут параллельны листам собираемой конструкции.

Приспособление готово к работе. Треугольник прижимается обычной струбциной к одному из листов, выравнивается по краю. Затем второй обычной струбциной прижимается вторая заготовка под прямым углом. Для надежности желательно использовать два треугольника по краям стыка. При возможности можно использовать еще несколько пар приспособлений и собрать сразу всю конструкцию.

Деревянная струбцина

Такая струбцина подходит для работы с мебелью. Рекомендуется брать дерево одной из следующих пород:

дуб;
ясень;
береза;
граб;
бук.

Влажность древесины должна быть не больше 12%.На заготовках не должно быть сучков, неровностей, дефектов. Делаются две пластины по 15 см шириной, 20 см длиной, примерно двухсантиметровой толщины. Еще у двух брусков длина и ширина должна быть до 25 см, а толщина — 2 см. Понадобится крепеж. Для изготовления струбцины угловой для монтажа мебели нужны саморезы и металлические болты. Два самореза длиной 20 см, а еще два — примерно 12 см. Диаметр всех четырех — 5 мм.

Приспособления для работы с деревом изготавливаются так:

Две длинные рейки кладутся на стол.
Первая рейка кладется ребром вверх, вторая рейка — наоборот.
В рейках дрелью просверливаются отверстия для соединения.
Одна пластина крепится к нижнему брусу.
Отверстия для крепежа в обеих деталях должны совпадать.
Вторая пластина крепится параллельно первой с помощью самореза.
На концах реек просверливаются отверстия, к которым крепятся еще пайки или пластинки, угол между которыми должен быть ровно 90 ° .
После монтажа проверяется работа приспособления путем закручивания самореза для фиксации уровня зажима пластин.

Что такое струбцина?

Струбцина представляет собой универсальное приспособление, которое служит для закрепления металлических конструкций определенным образом, что существенно упрощает сварочный процесс

Тиски угловые позволяют закрепить металлоконструкцию под определенным углом в необходимом и — что не менее важно — в удобном положении для работы. Конструкции струбцин могут быть разнообразные в зависимости от того, как именно необходимо закрепить деталь

Они могут быть разных размеров и форм. Всегда полезно иметь под рукой несколько вариантов струбцин, так как во время работы может понадобиться скрепление деталей различной конфигурации.

Устройство

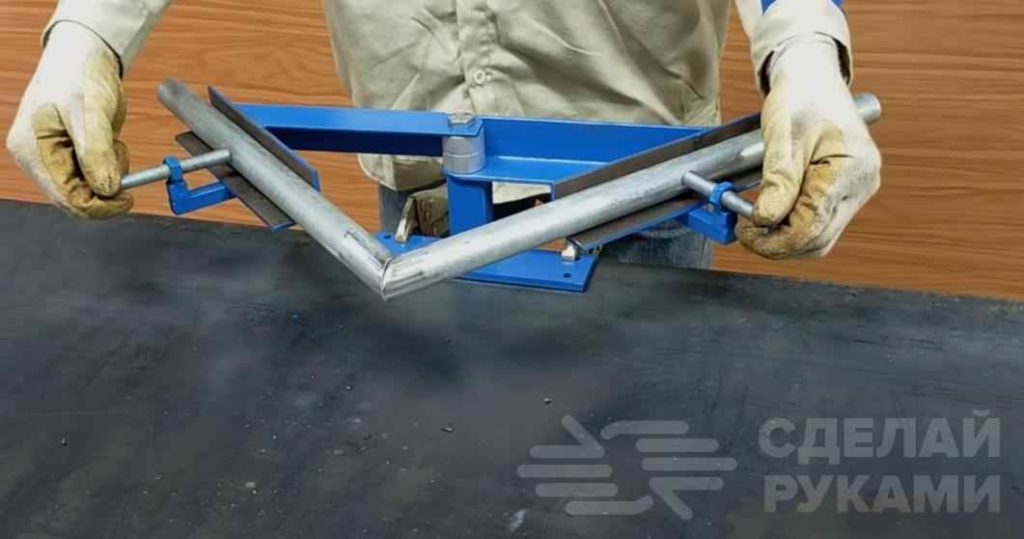

Угловая струбцина, изготовленная своими руками, или заводская устроена следующим образом. Не считая её модификаций, позволяющих сварить две обычные или профильные трубы под углом в 30, 45, 60 градусов или любым другим значением, данный инструмент отличается размерами под разную ширину труб. Чем толще прижимные кромки, тем толще и труба (или арматура), с помощью которой можно соединить её части. Дело в том, что свариваемый металл (или сплав) выгибается при нагревании, которым неизбежно сопровождается любая сварка.

Струбцина включает в себя подвижную и неподвижную части. Первая – это сам ходовой винт, стопорные и ходовые гайки и прижимающая прямоугольная губка. Вторая – рама (основа), закреплённая на несущем листе стали. Запас хода винта регулирует ширину зазора между подвижной и неподвижной частями – большинство струбцин работают с квадратными, прямоугольными и круглыми трубами от единиц до десятков миллиметров в диаметре. Для более толстых труб и арматуры применяются иные приспособления и инструменты – струбцина их не удержит при наложении прихватывающих точек или отрезков будущего шва.

Для вращения винта применяют рычаг, заведённый в оголовок. Он может быть подвижным (пруток сдвигается в одну из сторон полностью), либо ручка делается Т-образной (прут без оголовка приваривается к ходовому винту под прямым углом).

Большая толщина до 50 мм подходит для F-образных струбцин. Для всех разновидностей струбцин нужен надёжный стол (верстак) со строго горизонтальной поверхностью.
