Превращение ручного фрезера в станок по изготовлению крупных партий деталей с помощью копировальной втулки

Глубина фрезерования

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

• Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
• Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Приспособления для фрезера своими руками

Существует несколько удобных приспособлений, облегчающих работу, которые для экономии средств можно изготовить своими руками

Например, линейка-циркуль, применяемая для фрезерования заготовки по радиусу, что важно при изготовлении столешницы округлой формы. К числу элементов, которые несложно сделать самому, относятся копировальная втулка и направляющая шина

Первая применяется при обработке заготовок по сложной траектории, а вторая нужна в том случае, когда необходим идеально прямой паз или пропил. В сети можно найти не только видео с особенностями работы ручным фрезером по дереву, но также полезные советы по применению и изготовлению дополнительных приспособлений.

Линейка- циркуль  позволит сделать идеально круглый пропил нужного радиуса

Приобретение фрезера по дереву – полезная покупка для тех, кто привык всё делать своими руками. Использование данного устройства поможет при проведении столярных работ на даче или дома

Важно соблюдать правила техники безопасности, чтобы не допустить травм. А выполнение простых советов по выбору позволит купить лучший образец

Увидеть, как работать ручным фрезером по дереву можно из представленного видео.

Watch this video on YouTube

Предыдущая Бытовая техникаКак организовать видеонаблюдение для дачи своими руками: нюансы монтажа и настроек
Следующая Бытовая техникаИзлечит от стресса, насморка, храпа: польза и вред солевой лампы

Что необходимо для фрезера

Инструмент используют для выполнения разных операций: торцевания, вырезки пазов и отверстий, в т.ч. в криволинейных поверхностях.

Параллельный упор для выполнения резов

Ввиду частого применения этим изделием комплектуют все ручные фрезеры. Оно позволяет вести инструмент вдоль базовой поверхности, в роли которой чаще всего выступают:

• край стола;
• боковая грань заготовки;
• направляющая рейка.

Упор состоит из следующих частей:

1. Металлических стержней. Вставляются в специальные отверстия на фрезере.
2. Стопорного винта. Зажимает стержни в отверстиях.
3. Винта точной регулировки. С его помощью выставляют расстояние между режущей кромкой инструмента и базовой поверхностью.
4. Опорных накладок. Это главная часть упора: при выполнении операции она скользит вдоль базовой поверхности.

Параллельный упор позволяет вести инструмент вдоль базовой поверхности.

Для выполнения криволинейных резов между базовой поверхностью и упором кладут брусок с округлой или угловой выемкой на одной стороне. Его ориентируют так, чтобы прямой край был прижат к опорным накладкам

Данный метод не предусматривает прочной фиксации инструмента, поэтому действуйте им с осторожностью

Направляющие шины

Такую оснастку применяют в ситуациях, когда инструмент нужно перемещать прямолинейно под углом к кромке заготовки. Направляющая может быть оснащена дополнительными конструктивными элементами:

1. Разметкой и фиксаторами. Их используют для фрезеровки нескольких отверстий с равным шагом.
2. Адаптером (башмаком). Перед выполнением операции фрезер прикручивают к этой детали; она заделана в направляющую так, что может скользить вдоль нее.
3. Зажимами для крепления к верстаку или заготовке. За их отсутствием применяют струбцины.

Копировальные кольца и шаблоны

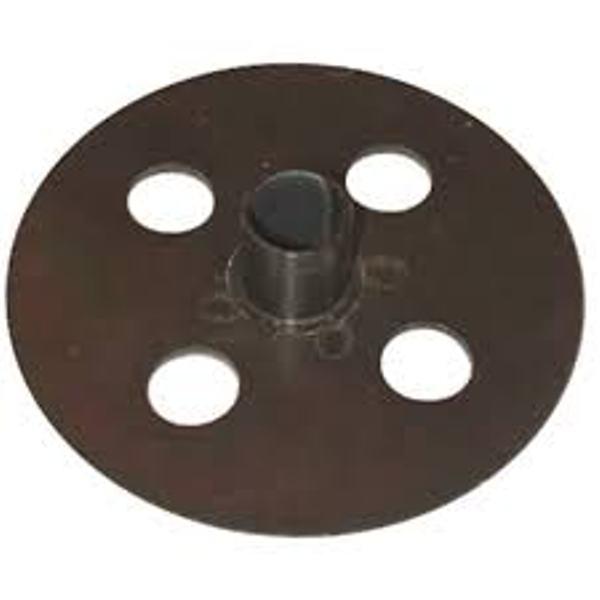

Копировальное кольцо представляет собой втулку, которую ввинчивают в подошву фрезера или прикручивают к ней так, чтобы режущий инструмент находился внутри. Это приспособление применяют совместно с шаблонами. Гильзу ведут вдоль кромки лекала, вследствие чего фреза повторяет его очертания.

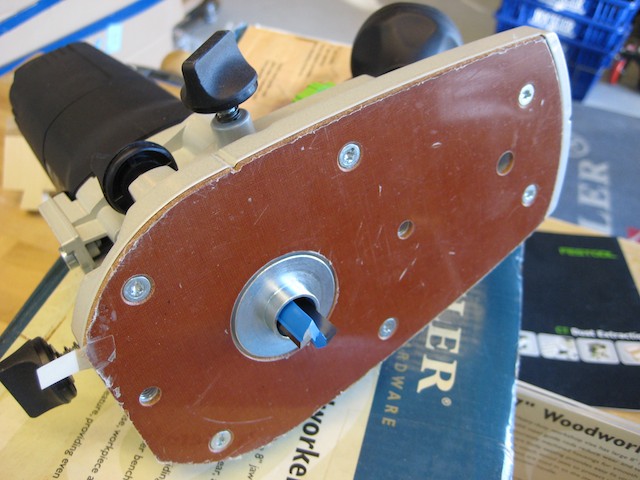

Копировальные кольца – втулки, которые ввинчивают в подошву фрезера.

Чем ближе диаметры режущего инструмента и кольца друг к другу, тем точнее паз повторяет форму шаблона. Но гильза не должна касаться фрезы. Если их диаметры сильно отличаются, лекало вырезают с поправкой на эту разницу.

Шаблон крепят к заготовке струбцинами или двусторонним скотчем.

Циркуль

Данное устройство предназначено для вырезания паза по кругу или эллипсу. В самом простом исполнении представляет собой узкую пластину со сквозным каналом посредине. В него продет штифт с фиксирующим винтом.

Одним концом пластину крепят к фрезеру. Далее на нужном расстоянии фиксируют штифт и вставляют его в отверстие, выступающее центром будущего круга.

Более удобна в эксплуатации конструкция с 2 «ножками», напоминающая школьный циркуль.

Если радиус окружности, вдоль которой нужно вырезать паз, меньше половины ширины фрезера, используют другое изделие. Его прикручивают к подошве инструмента винтами.

Циркуль предназначен для вырезания паза по кругу.

Для фрезерования вдоль эллипсовидной или овальной траектории используют механизм с такими компонентами:

1. Крепежным винтом или присоской для фиксации на заготовке.
2. Двумя пересекающимися направляющими с башмаками.
3. «Ножками».
4. Кронштейном для крепления фрезера.

Насадки и шипорезные приспособления

Фрезер позволяет быстро выполнить конструктивные элементы для соединения шип-паз. Для этого тоже используют специальные приспособления. Среди них наиболее практичны универсальные – способные выполнять паз с профилем «ласточкин хвост», прямой, Т-образный и т.д. У них имеется копировальное кольцо и шаблон, в котором оно двигается.

Для быстрого и качественного фрезерования пазов

Существуют насадки, позволяющие вырезать фрезером пазы на узких гранях, например под дверные петли или элементы замка. Изделие состоит из пластины (ее прикручивают к инструменту) и 2 направляющих стержней, между которыми помещают заготовку. При необходимости вырезать паз со смещением от срединной линии на соответствующий штырь надевают втулку нужного диаметра.

Существуют насадки для быстрого и качественного фрезерования пазов.

При отсутствии насадки по обе стороны от заготовки крепят бруски, так чтобы грани всех 3 элементов лежали в одной плоскости. В результате узкая поверхность превратится в широкую, что позволит вырезать паз с помощью параллельного упора.

Расширение возможностей фрезера

Проявив смекалку, можно придумать десятки способов нестандартного применения ручного фрезера.

Фрезерно-токарный станок

При наличии токарного станка по дереву и фрезера их возможности можно объединить. Агрегаты при совместной работе смогут изготовлять уникальные точёные изделия, например, мебельные ножки с рисунками, витьём, наносить сложные узоры различной конфигурации.

Вырезание узоров

Возможности тандема токарный и фрезерный станки зависят от качества сборки, фантазии автора агрегата.

Вырезание узоров на заготовке

Пантороутер или пантограф

Пантороутер превратит фрезер в многофункциональный станок для шустрого формирования поверхностей для соединения деталей: выборки пазов, проушин, пропилов.

Выглядит инструмент по-разному, в зависимости от полагаемых на него задач. Может быть самодельным – обойдётся на порядок дешевле.

Пантороутер промышленный

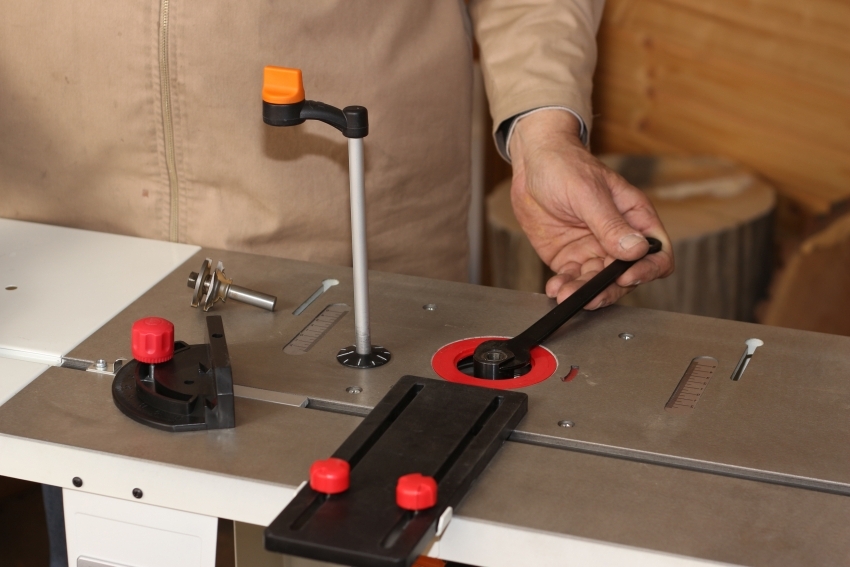

Фрезерный стол

Верстак для станка ускорит обработку пиломатериалов при больших объёмах, сделает возможной и безопасной обработку мелких деталей. Сделает работу комфортнее.

Классический стол

Подвижные в нескольких плоскостях и поворотные механизмы столов для фрезера расширяют его функциональность. Станки позволяют создавать шедевры без ЧПУ, частично заменяют дорогостоящие агрегаты с числовым программным управлением.

Также фрезером можно шустро и массово вырезать одинаковые детали по шаблону, нарезать резьбу на деревянных винтах, делать круглые палочки. С простым приспособлением можно рейсмусовать габаритные детали, которые не поместятся ни в один рейсмус.

Самодельный рейсмус

Ручной фрезер – инструмент столяра, реже им пользуются плотники, применяют при отделочных работах, гравировке. Его функциональность ограничена только фантазией и навыками мастера.

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной сто­роны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему

Как изготовить фрезерный стол для ручного фрезера своими руками

Любой мастер может самостоятельно изготовить стол для ручного фрезера, видео материалов и готовых чертежей в сети достаточно для того, чтобы с этой задачей справился даже новичок.

Для работы потребуется:

• деревянные бруски с квадратным сечением (4 шт.);
• фанера и ДСП;
• крепежные элементы (петли, болты, гайки и т.п.);
• домкрат;
• профиль металлический;
• стальная пластина толщиной 6 мм;
• направляющие из алюминия;
• подвижная каретка-упор, которая будет служить направляющей;
• фрезер.

Фрезерный стол для ручного фрезера можно приобрести в комплекте с инструментом или изготовить своими руками

Инструкция по изготовлению стола для ручного фрезера своими руками

Для стола обязательно потребуется чертеж с обозначением положения деталей и их размеров. Из брусков и обрезков ДСП соответствующего размера скручиваются опоры, которые будут служить ножками для стола. Чтобы увеличить жесткость конструкции нужно горизонтально установить соединительные панели из фанеры. Справа в боковой части стола следует вырезать отверстие, куда будет выводиться кнопка пуска на фрезере.

Для изготовления столешницы нужно взять ДСП. Эта деталь должна быть подъемной, поэтому нужно установить петли. Также потребуется изготовить дополнительную опорную основу. Основу стола для ручного фрезера лучше выполнить из фанерного листа, толщиной 15 мм. Далее в столешнице нужно вырезать канавку, предназначенную для направляющих подвижного упора. Сюда следует установить металлический профиль. Чтобы заготовку во время работы было удобно перемещать вдоль стола, желательно использовать передвижную каретку-упор. Вместо нее подойдет направляющая от пилы.

Для изготовления продольного упора нужно взять ДСП. Чтобы обеспечить подвижность этого элемента следует вырезать перпендикулярные пазы в верхней части упора, после чего его следует прикрепить к столешнице с помощью фиксаторов. Посредине вырезается небольшой паз. Он будет использоваться для утилизации стружки и других частиц, которые образуются в процессе фрезеровки.

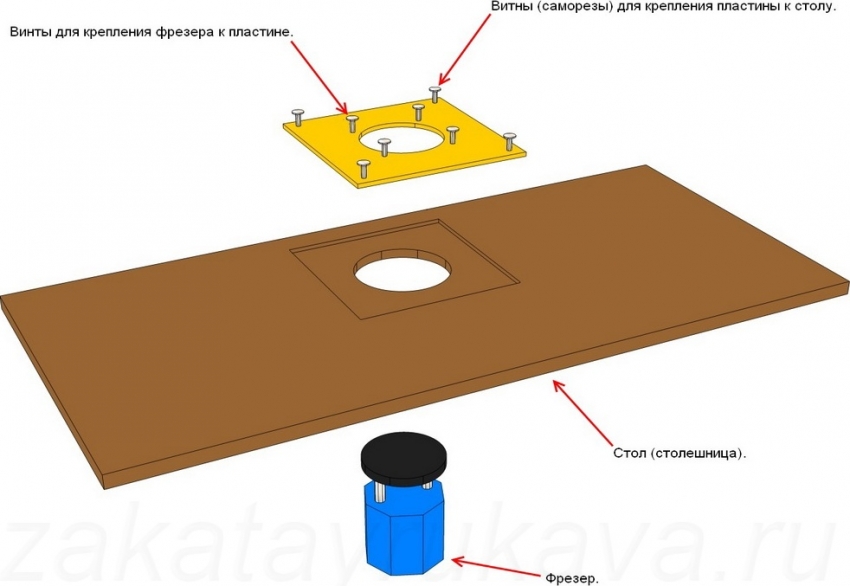

Схема конструкции типового фрезерного стола для ручного фрезера

Затем нужно собрать короб из тонкой фанеры с отверстием, предназначенным для подключения пылесоса через шланг. Этот аппарат будет уделять стружку и пыль. Короб закрепляется позади перпендикулярного упора. После этого металлическая пластина толщиной 6 мм прикручивается к столешнице так, чтобы их уровни совпали. Здесь будет устанавливаться фрезер.

Инструмент крепится к нижней части пластины за алюминиевую подошву. Для фиксации можно использовать болты, для которых предварительно нужно выполнить отверстия. Такой способ закрепления удобен для замены насадок и позволяет экономить глубину фрезерования. Используя автомобильный домкрат, нужно сконструировать лифт для фрезера. С его помощью можно контролировать высоту. С фрезера нужно снять ручки и на их место прикрутить направляющие из алюминия, которые впоследствии нужно соединить с домкратом.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см)

Для сверления используется перка. По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

ruchnoi-frezer-po-derevu-1

ruchnoi-frezer-po-derevu-2

ruchnoi-frezer-po-derevu-3

Такие аппараты предназначены для выполнения универсального набора работ:

• профилирование кромки;
• выборка четверти;
• изготовление шипов и пазов, шлицов, фальцев;
• получение отверстий различной конфигурации;
• подготовка посадочных мест для мебельной и иной фурнитуры;
• художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

ruchnoi-frezer-po-derevu-32

ruchnoi-frezer-po-derevu-31

ruchnoi-frezer-po-derevu-33

Несколько практических советов при выборе фрезера:

не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт; обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента; лучший зажим для фрез – конусная цанга; лучший выключатель – с фиксирующей кнопкой; длина шнура питания не должна быть маленькой; отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента. И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение

Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Как сделать шаблоны своими руками

Лекало представляет собой плоскую деталь. Ее размеры подбирают с поправкой на разницу в радиусах фрезы и копировального кольца.

Готовые чертежи

В интернете выложено множество выкроек под разные задачи и размеры копировальной втулки. Большинство публикаций снабжено формулами, в которые нужно подставить габариты своей заготовки. Остается вычислить размеры шаблона, нарисовать его на миллиметровке и перенести на листовой материал.

Чертеж копировальной втулки.

Примеры чертежей приведены ниже.

Что потребуется

Трафареты изготавливают из таких материалов:

• инструментальной стали (наиболее долговечный вариант);
• дюралюминия;
• пластмассы;
• фанеры;
• оргстекла.

Толщина листа – от 2 до 10 мм.

Нужны инструменты:

• дрель с набором сверл;
• лобзик или ножовка;
• напильник;
• шлифовальный круг.

Для изготовления трафаретов нужна дрель с набором сверл.

Процесс изготовления

Действуйте в таком порядке:

1. На листовой заготовке вычертите внешний контур паза.
2. Рассчитайте разность диаметров фрезы и втулки и разделите ее на 2.
3. От нарисованного контура отступите расстояние, равное полученному в п. 2 числу, и проведите параллельную линию.
4. Вырежьте по ней шаблон.
5. Обработайте напильником и зашлифуйте кромки изделия.

Криволинейный шаблон вырезают таким способом: сначала высверливают вдоль контура серию небольших отверстий, затем кусачками или иным подходящим инструментом удаляют материал между ними.
