Типы обратных клапанов

Технические характеристики

Выбирают регулировочные клапаны, опираясь следующие технические характеристики:

• диаметр патрубков и пропускного отверстия;
• тип запирания – регулировочный и регулировочно-запорный;
• диапазон применения – давление и температура пропускаемой жидкости или газа, при которых сохраняется работоспособность клапана;
• материалы, из которых изготовлен корпус и уплотнители;
• тип фиксации на трубопроводе;
• способ управления;
• тип регулирующего механизма.

Размер корпуса регулировочного клапана должен совпадать с размером трубы, на которую будет производиться монтаж.

Материалы корпуса и уплотнителей выбираются устойчивые к воздействию того вещества, которое будет поступать через трубопровод.

Существует три типа фиксации клапанов: фланцевый, резьбовой и приварной:

1. В первом случае на конце патрубка располагается фланец – плоская деталь с отверстиями под болты или шпильки. Такое соединение деталей чаще используется в промышленности.
2. В бытовых трубопроводах используют регулировочную арматуру с резьбой на концах патрубков.
3. Сварные устройства требуют дополнительных трудозатрат и используются редко.

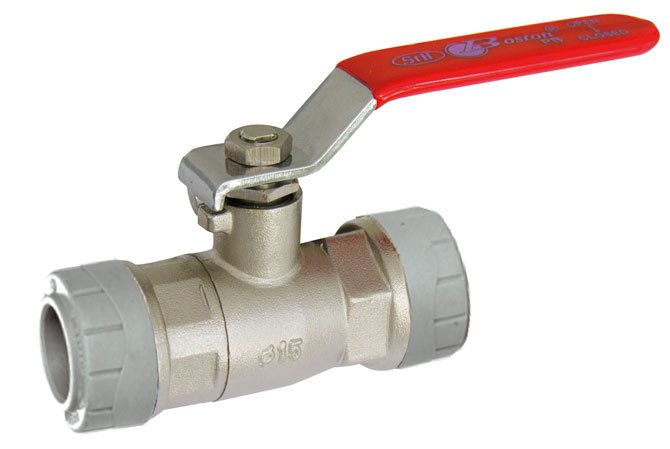

По способу управления выделяют ручной и автоматический регуляторы. При ручном управлении пропускную способность меняют путем вращения вентиля или штурвала.

Рекомендуем ознакомиться: Применение шарового крана ПВХ в трубопроводных системах различного назначения

Для вращения штурвала на трубопроводах с большим диаметром требуются значительные трудозатраты, поэтому регулировочные клапаны с ручным управлением применяются чаще в бытовой сфере.

Клапаны с автоматическим управлением оснащаются датчиками, контролирующими давление и температуру. Изменение расхода рабочей среды происходит в соответствии с заложенным в датчики алгоритмом и на основании показаний приборов. Шток, перемещающий затвор, приводится в действие электро–, пневмо– или гидравлическим приводом.

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Правила установки дымоходов из нержавейки

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

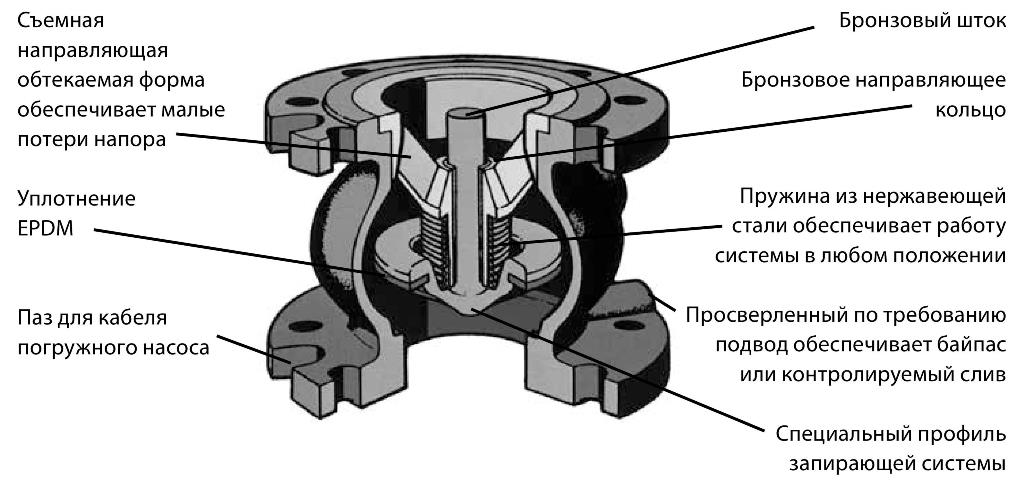

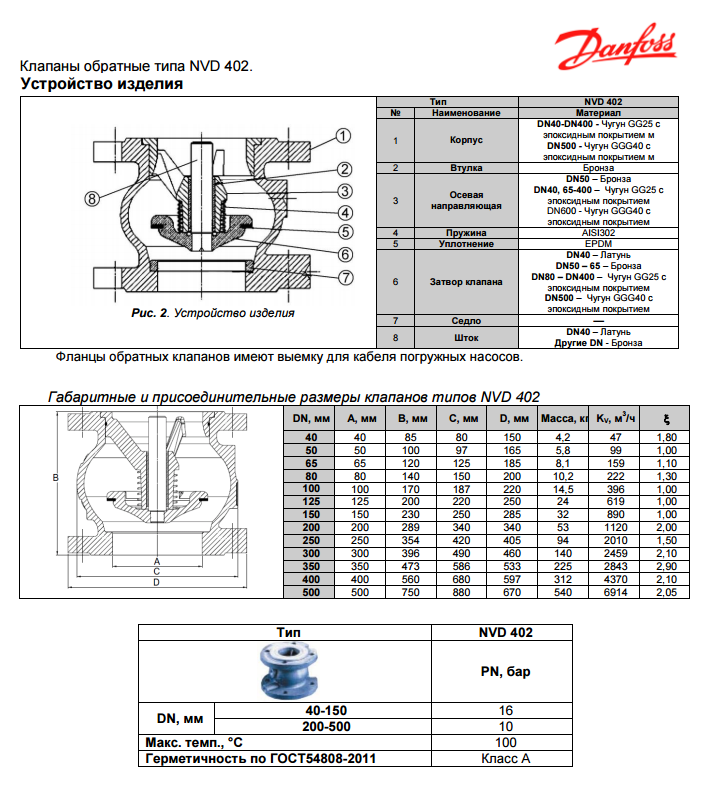

Клапаны для погружных насосов

Обратные клапаны обязательны для оснащения насосного оборудования, при помощи которого вода выкачивается из подземных источников. Использование обратных затворов позволяет защитить такие системы от обратного оттока воды, а также облегчить процесс запуска насосного оборудования после его остановки. Место установки, а также вид клапанных устройств в таких случаях выбирают в зависимости от того, какое именно насосное оборудование необходимо ими оснастить.

Размещение обратного клапана перед насосом погружного типа

Модели современных насосных установок уже оснащены обратными клапанами, которые установлены на входной и выходной магистрали такого оборудования. При приобретении таких насосов дополнительно оснащать их обратными затворами не требуется.

В том случае, если для откачки воды из скважины или колодца используется вакуумное насосное оборудование, обратный клапан устанавливается перед гидроаккумулятором. Для этого оптимально подходят обратные клапаны, относящиеся к шаровому и золотниковому типу. Если вакуумный насос устанавливается на поверхности земли, вне источника водоснабжения, то используют сразу два обратных клапана, один из которых устанавливается на конце подающего воду из скважины шланга, а второй – перед гидроаккумулятором. В большинстве случаев производители насосного оборудования указывают в инструкции, какие обратные клапаны можно использовать в комплекте с ним.

Обратный клапан с сеткой на конце подающего трубопровода

При оснащении насосных станций обратные клапаны устанавливают после храповика и монтируют их преимущественно на всасывающей трубе. Если установить обратный клапан непосредственно перед насосной станцией, можно столкнуться с тем, что напор потока воды будет слабее, чем при установке такого устройства на всасывающей магистрали.

В том случае, если для перекачки воды используется вибрационный насос, обратный клапан лучше всего устанавливать перед ресивером. Выбирая место для монтажа обратного затвора, следует учитывать тот факт, что такое устройство необходимо регулярно обслуживать, поэтому надо обеспечить прямой доступ к нему.

Установка обратного клапана перед ресивером

Перед установкой обратного клапана необходимо перекрыть подачу воды и отключить все электрическое оборудование. Следует также подобрать фитинги и муфты соответствующего диаметра, а при выполнении резьбовых соединений следить за тем, чтобы они были максимально герметичными.

Особое внимание перед установкой муфтового обратного клапана следует уделить его техническим параметрам, основными из которых являются рабочее давление и диаметр условного прохода. От того, насколько правильно будет подобран обратный клапан, зависит как его работоспособность, так и эффективность эксплуатации всего трубопровода

Клапан обратный межфланцевый двухстворчатый: виды, особенности

По количеству створок различают клапан обратный одностворчатый межфланцевый и двустворчатый. Устройства с двумя заслонками могут оснащаться пружиной, оптимальны для установки трубы диаметром 5-8 см.

По типу запирающего механизма существуют разные затворные модули.

1. Подъемный. Конструкция у него проста: поток жидкости поднимает золотник вертикально по его оси, когда сила потока ослабевает, створка опускается на отверстие под действием своего веса, блокируя его.
2. Пружинный: пружина давит на створку, если противопоставленное давление струи недостаточное, чтобы противостоять ее усилию, поток перекрывается.
3. Обратный клапан дисковый межфланцевый. Обычно выполняется из гальваностали. Подходит для обслуживания труб с водой любой температуры (до 130 градусов и выше) под давлением до 1,6 МПа.
4. Клапан обратный поворотный межфланцевый (ударный, безударный). Действует подобно золотниковому устройству, оснащен фильтром (сеточкой). Поток контролируется захлопывающейся на пружине створкой. Незаменим для коммуникаций больших диаметров (до 15 см), трубопроводов, транспортирующих загрязненную примесями жидкость. Чаще всего его применяют для потоков с высокой температурой (отопительные коммуникации, ветви водопровода, подающие горячую воду). Самый востребованный их диаметр — 5-11 см.

Диапазон регулирования клапанов

Выполняя свою функцию управления потоком вещества или энергии, регулирующий клапан должен обеспечить изменение расхода в заданном диапазоне. Определим параметр расходной характеристики, называемый диапазоном регулирования. Этот параметр определяется отношением максимального расхода через регулирующий клапан к минимальному регулируемому расходу и обозначается символом εр (эпсилон-эр). Понятие «минимальный регулируемый расход» теоретически не определено, однако на практике принято считать минимальным регулируемым расходом расход при ходе затвора клапана, равном 5% от максимального (условного) хода. В соответствии с этим определением для линейной расходной характеристики диапазон регулирования равен 20.

Однако на практике расходная характеристика не бывает линейной. Ее форма определяется двумя факторами:

— формой пропускной характеристики – зависимости пропускной характеристики Кvy от положения (хода) затвора;

— параметром трубопроводной системы, определяемым отношением перепада давления в линии и на регулирующем органе при полностью открытом клапане (обозначим этот параметр символом n ).

Говоря о форме пропускной характеристики, мы имеем в виду ее параметр, называемый минимальной пропускной способностью. Речь идет о пропускной способности, с которой начинается процесс регулирования. И здесь мы опять-таки используем «правило 5%»: минимальная пропускная способность – это пропускная способность при ходе, равном 5% от максимального (условного) хода. Отношение условной пропускной способности Кvy к минимальной пропускной способности называется диапазоном изменения пропускной способности; обозначим этот параметр символом ε (эпсилон). Таким образом, диапазон изменения пропускной способности зависит от формы пропускной характеристики. Для линейной пропускной характеристики ε=20; для равнопроцентной пропускной характеристики принято считать ε=50. Можно применить специальную дроссельную пару с более высоким значением диапазона изменения пропускной способности. Насколько можно увеличить значение этого параметра, зависит от многих факторов (диаметр седла, условный ход), но в общем случае получить значение ε=100 представляется возможным.

Для конкретной трубопроводной системы диапазон регулирования εр зависит от диапазона изменения пропускной способности ε и от отношения перепадов n:

εр = f(ε,n)

Для жидкости, например, это соотношение имеет вид:

Из этого довольно несложного соотношения можно сделать важные выводы:

— Диапазон регулирования εр всегда меньше, чем диапазон изменения пропускной способности ε.

— Диапазон регулирования εр для клапана с равнопроцентной пропускной характеристикой примерно в 2,5 раз больше, чем для клапана с линейной характеристикой.

— Представляется возможным, по крайней мере удвоить диапазон регулирования (по сравнению с равнопроцентной характеристикой), применив регулирующий клапан со специальной пропускной характеристикой.

И, наконец о применении двухседельного клапана в ситуации, когда требуется высокое значение диапазона регулирования. В силу особенности конструкции диапазон изменения пропускной способности для двухседельного клапана не превышает 25 вне зависимости от формы пропускной характеристики. Поэтому при помощи двухседельного регулирующего клапана высокое значение диапазона регулирования достигнуто быть не может.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Общая информация

Клапан обратный может быть подъемным или поворотным. Последний вид делится на простой и безударный. В то время, как подъемный может быть вертикальным и горизонтальным (все будет зависеть от типа используемого трубопровода). Также можно выделить многоседельные и односедельные клапаны. Такой тип клапанов предназначен для предотвращения образования реверсных потоков внутри системы и мощных гидравлических ударов.

Запорную арматуру он собой не представляет. Исходя из конструктивных особенностей, он бывает пружинным, шаровым, подъемным и поворотным. Межфланцевые характеризуются как агрегаты, которые пропускают рабочую среду только в одном направлении, а в качестве крепления используется метод фланцевого присоединения.

Представлен он в качестве соединительной части трубопровода, который представляет собой рамку (диск), в котором есть несколько отверстий под болты. Фланец же используется для стыков с арматурой и трубопроводами, также он может выступать в качестве трубы, фитинга или затвора. Клапан межфланцевый обратный используется для установки на системах трубопровода, которые размещены горизонтально, что не позволит образовываться реверсному движению внутри устройства. В этом случае арматура представлена будет в качестве механизма регулировки. Таким образом, стало возможным проведение замены запирающих кранов, шаровых кранов и задвижек.

Установка производится на трубопроводах технического назначения, где он будет выполнять защитную функцию – производить перекрытие в случае образования реверсного потока. Часто используются при обустройстве систем, отвечающих за транспортировку газа, пара и жидкостей. Конструктивно, уровень герметичности у них превосходный, что позволяет исключить образование гидравлического удара. Монтаж можно производить как в горизонтальном, так и в вертикальном положении. Зажимается между фланцами. Поток будет идти по направлению к диску клапана, который отмечается специальной стрелочкой.

Правила ухода за футером

Как было сказано выше, футер – это ткань совсем не прихотливая в обиходе. Но все же, я вам советую соблюдать несколько простых правил, дабы продлить жизнь вашим любимым вещам:

• При стирке использовать деликатный режим;
• Оптимальная температура воды для стирки вещей из футера 30 градусов;
• Чтобы избежать повреждения ткани фурнитурой, лучше перед стиркой, изделие вывернуть наизнанку, при этом застегнув все пуговицы или молнию;
• Использовать при отжиме не высокие обороты;
• Не оставлять сушить одежду на солнце надолго, иначе ткань может повредиться солнечными лучами;
• Детскую одежду рекомендуется стирать мягкими щадящими порошками;
• Гладить футер с изнанки.

Принцип действия

Принцип, по которому работают обратные клапаны, достаточно прост, между тем такие устройства являются очень эффективными и в состоянии обеспечить надежную защиту частей трубопроводных систем. Любой обратный затвор вне зависимости от вида составляют корпус (стальной или чугунный) и расположенный в нем запорный элемент. Запорный механизм работает за счет давления специальной пружины, жесткость которой можно регулировать.

Пружина, которой оснащаются обратные клапаны, обеспечивает открытие их запорных элементов только в одну сторону – в сторону правильного движения транспортируемой среды. Оказывая давление на запорный элемент, удерживаемый такой пружиной, жидкость или газ, перекачиваемые по трубопроводу, открывают его и начинают двигаться в требуемом направлении. Как только давление рабочей среды в направлении открытия клапана начинает падать, запорный элемент закрывается, не давая жидкости или газу перемещаться в обратном направлении.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Преимущества и недостатки

Преимущества:

• малые габариты, в том числе строительная длина;
• малый вес;
• доступная цена;
• возможность установки и на вертикальных, и на горизонтальных участках трубопровода;
• простая конструкция;
• надежность;
• не требует техобслуживания;
• хорошая ремонтопригодность.

Существенным недостатком межфланцевых изделий является значительная потеря давления на клапане (т.к. в проходе находится рабочий орган – створки с осью, диск). При монтаже в крупные гидросистемы необходимо учитывать потерю давления в расчетах параметров системы. Дисковые модели сильнее тормозят ток среды, чем створчатые. Дисковые модели плохо работают в условиях, когда в жидкости имеются примеси, например, песок.

Практически в быту мы можем столкнуться с установкой муфтового обратного клапана (муфтового затвора) после водяного счетчика и на вводе системы отопления. Выбор затвора для счетчика практически смысла не имеет – они продаются везде и выпускаются в каждом регионе. технология и конструкция также везде одинаковые. Материал – латунь. Главное, купить в магазине, с чеком, гарантией и осмотреть визуально. Самое главное – чтоб условный диаметр совпадал с диаметром водяного счетчика!

Работы на вводе системы отопления должны выполняться специалистами коммунальных служб. Но вполне вероятно, что при определенных условиях жильцам дома все-таки придется покупать и выбирать комплектующие для узла ввода. Самое главное – покупка в строительном гипермаркете, с гарантией, нужного условного диаметра. Очень важен выбор материалов: идеальным, но дорогим вариантом является нержавейка или латунь.

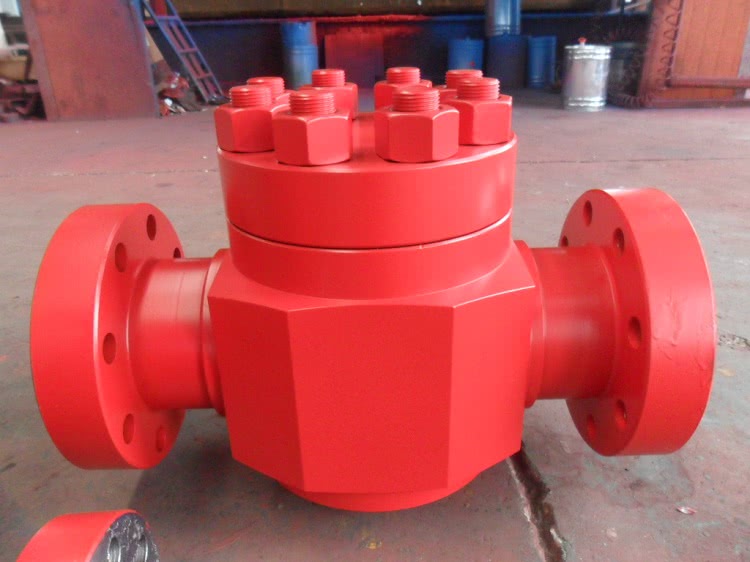

Каковы конструкционные особенности фланцевого клапана

Фланцевые затворы могут быть установлены как на горизонтальных трубопроводах, так и на вертикальных, которые предназначены перекачивать:

• канализационные стоки;
• кислоты;
• морскую и пресную воду;
• нефть и продукты ее переработки;
• щелочные растворы.

Эффективность работы устройства, монтируемого с использованием фланца, очень высока, что объясняется, во многом, простотой его конструкции и принципа действия. Основой достаточно несложного приспособления выступает корпус, для изготовления которого используют сталь или чугун, в котором размещается запорный элемент. Предусматривается возможность проведения регулировки действия специальной пружины, благодаря воздействию которой обеспечивается действие запорного механизма.

Благодаря пружине, открытие запорного элемента устройства может производиться только в одну сторону, соответствующую направлению потока транспортируемого по трубопроводной системе вещества. Транспортируемое вещество, создав достаточное давление по отношению к удерживаемому пружиной запорному элементу и открыв его, начинает перемещаться в заданном направлении. Когда упадет давление в трубопроводной системе, то в результате автоматического срабатывания запорного механизма сечение трубопровода перекрывается, значит, перемещаемое по нему вещество не может начать движение в противоположную сторону.

Подбор фланцевого затвора зависит от целевого назначения устройства, по конструктивным особенностям он может быть:

поворотным. Принцип действия состоит в использовании внутриклапанного стального захлопывающегося диска, фиксируемого на оси с пружиной. При открытом положении клапана диск расположен параллельно по отношению к направлению, в котором происходит перемещение транспортируемого вещества, в противоположном положении – перпендикулярно. К недостатку простой и недорогой конструкции относят чрезмерную резкость захлопывания диска, в результате чего преждевременно изнашивается посадочное место. Поэтому усовершенствованные приспособления оснащены  специальным механизмом, который предназначается для того, чтобы закрытие было проведено плавно, без ударного воздействия, что привело к значительному возрастанию их стоимости. Другим ограничением использования так называемых безударных обратных поворотных фланцевых клапанов является то, что их размещение может осуществляться только на горизонтальном трубопроводе;

Каждая модель клапана имеет конструктивные особенности, от которых зависит способ установки и эксплуатация устройства

обратным – подъемного типа. Клапан обратный подъемный фланцевый снабдили специальным золотником, которому отводится выполнение функций запорного компонента. Давлением потока транспортируемого вещества вызывается подъем специального золотника по вертикали. При спаде давления золотник совершает перемещение по вертикали в противоположную сторону, перекрывая сечение трубопровода и препятствуя началу перемещения транспортируемого вещества в противоположном направлении.

• обратным – с наличием шарового запорного элемента. Использование в качестве запорного элемента выступает специального золотника – шара достаточно большого размера, не позволяет устанавливать шаровой обратный клапан, чтобы он выполнял функции межфланцевого затвора;
• обратным двухстворчатым, используемым, как правило, как межфланцевый. В конструкции использованы две одновременно захлопывающиеся створки, подсоединенные к пружинам. Клапану такой конструкции присуща компактность, так как створки, предназначенные для блокировки, невелики по размерам;
• приемным обратным, оснащенным сеткой. К использованию приспособлений, оснащенных фильтрующей сеткой, прибегают на устройствах, устанавливаемых на скважинах, эксплуатируемых для выкачивания из подземных пластов жидкостей или газов. Наличие фильтра предотвращает попадание в систему крупных посторонних частиц.

Практически любой трубопровод, работающий под повышенной нагрузкой, требует установки обратного клапана

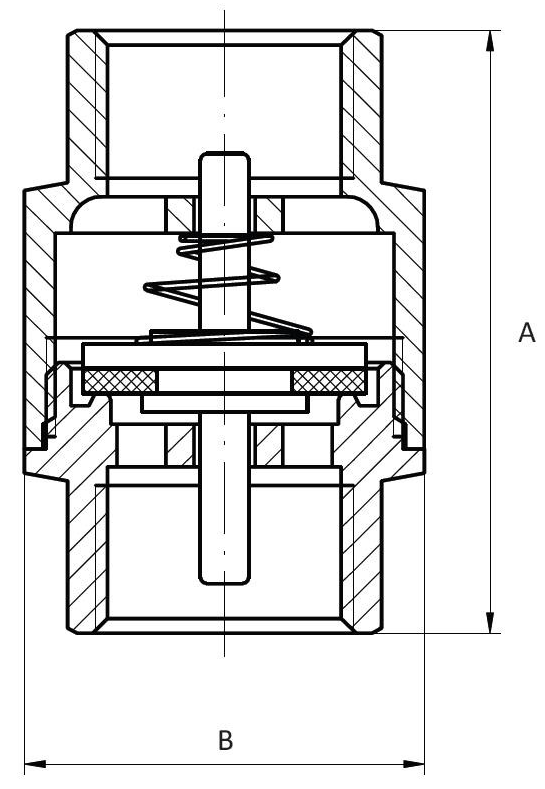

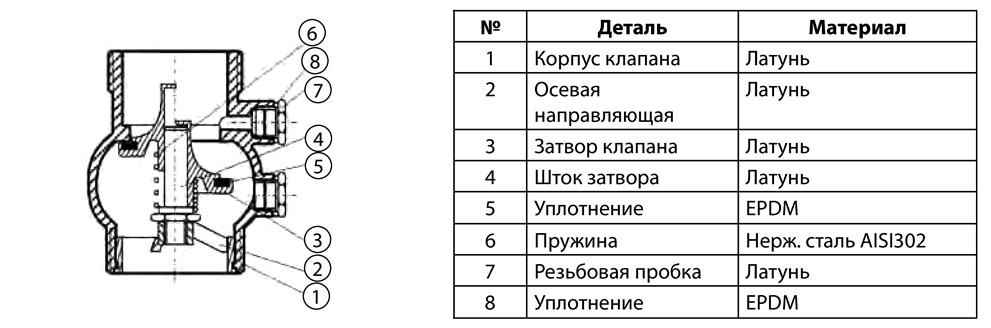

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

• вода поступает в аппарат и давит на запорный орган;
• пружина, прижимающая запорный орган к седлу сжимается;
• запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
• при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

• подъемные;
• лепестковые;
• двустворчатые;
• гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

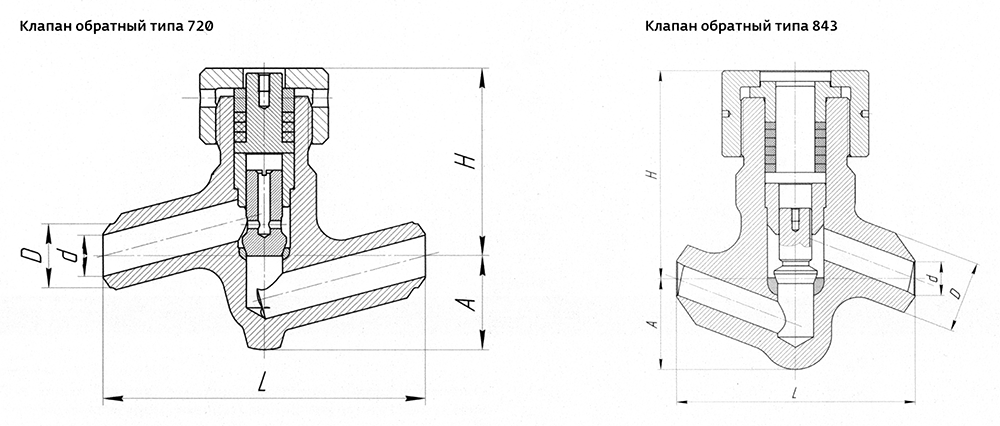

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.
