Универсально-заточной станок 3в642: характеристики, паспорт

3Д642Е станок универсально-заточный с гидавлическим приводом. Назначение и область применения

Универсальные заточные станки 3Д642Е предназначены для заточки и доводки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

Заточный станок 3Д642Е обладает литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.

Станок универсально-заточной 3Д642Е является модификацией станка 3Д642. В отличие от предшественника, продольные перемещения стола у станка 3Д642Е осуществляются за счет гидравлического привода продольного перемещения стола, это дает плавность хода стола и увеличение производительности в смену.

Механизированный подъем и опускание шлифовальной головки способствует улучшению условий труда и снижению вспомогательного времени.

На станках производится заточка инструмента с трех рабочих мест.

Шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и расширяет технологические возможности станков.

Станок 3Д642Е изготавливается в следующих исполнениях

с бесступенчатым регулированием частоты вращения шлифовального шпинделя;
со ступенчатым регулированием частоты вращения шлифовального шпинделя.

По варианту исполнения направляющих станки изготавливаются:

с замкнутыми стальными направляющими с предварительным натягом;
с открытыми монолитными чугунными направляющими с предварительным натягом.

По заявке заказчика станки могут быть оснащены приспособлениями для заточки различного инструмента, в том числе приспособлениями для круглого наружного шлифования и системой отсоса пыли.

С применением подкладных плит и дополнительных приспособлений возможна обработка деталей диаметром до 330 мм и длиной до 1040 мм.

За отдельную плату станок может быть оснащѐн более чем 38 дополнительными приспособлениями, в том числе системой подачи охлаждающей жидкости.

Климатическое исполнение и категория размещения станков, отдельно расположенного оборудования и принадлежностей соответствует ГОСТ 15150-69 для поставки в районы:

с умеренным климатом — УХЛ4;

Класс точности станка – П.

Универсально-заточные станки. Общие сведения

Станок 3М642Е является предшествующим аналогом станков 3Д642Е. Станок 3Д642Е является предшествующим аналогом станков 3Е642Е.

Станок 3Е642 (3Е642Е) является предшествующим аналогом станков ВЗ-318 (ВЗ-318Е) и ВЗ-818 (ВЗ-818Е).

Станки моделей 3Е642 и 3Е642Е сняты с производства в 1994г.

В настоящее время производство «легендарных» моделей заточных станков 3Е642Е и 3Е642 возобновлено.

Станки моделей ВЗ-318 и ВЗ-318Е сняты с производства в 2008г.

Станки моделей ВЗ-818 и ВЗ-818Е выпускаются заводом в настоящее время.

Заточные станки служат для заточки инструмента и применяются в инструментальных цехах заводов и в заточных отделениях механических цехов. По способу заточки они разделяются на две группы:

станки для абразивной заточки и доводки инструмента, работающие шлифовальным кругом;
станки для безабразивной заточки и доводки.

Первая группа имеет большее распространение, тем более что в последнее время огромное значение приобрела заточка инструмента алмазными кругами. Применение алмазных кругов значительно повышает производительность и качество заточки. К безабразивной заточке относятся электроискровой и анодно-механический способы.

По назначению заточные станки делятся на универсальные (для заточки различных видов инструмента) и специальные (для заточки инструмента определенного вида).

Универсально заточные станки используются для заточки многолезвийного инструмента из инструментальной стали и твердых сплавов. Заточные станки позволяют работать с цилиндрическими и коническими инструментами, зенкерами и развертками. Также заточные станки используют для обработки фрез, долбяков и метчиков, резцов, червячных фрез, зуборезных головок и протяжек, с винтовыми и прямыми зубьями и др. по передним и задним поверхностям, расположенным на периферии и торце эльборовыми, алмазными и абразивными шлифовальными кругами.

На заточных станках этого типа можно выполнять также круглое (наружное и внутреннее) и плоское шлифование.

Универсальные заточные станки фрезерного инструмента

Универсальный упор (рис. 58, в) предназначен для фиксирования правильного положения фрезы при заточке без делительной головки. При заточке прямозубого инструмента упор устанавливают на столе, а при заточке спиральных зубьев — на шлифовальной головке.

Рис. 58. Приспособление к заточному станку типа ЗА64Д:

а — универсальная головка; б — тиски; в — упор

Для выполнения различных работ с упором применяют сменные стальные пластинки различных размеров. Упор делают из топкой, но упругой полоски стали толщиной 1—1,5 мм. Он легко соскакивает (пружинит) при повороте фрезы и вместе с тем устойчиво удерживает ее во время заточки. При заточке необходимо, чтобы упор всегда прилегал к затачиваемому зубу, ближе к месту заточки.

Рис. 59. Универсально-заточный станок ЗБ642:

1 — рукоятка включения медленной вертикальной подачи; 2 — маховик вертикальной подачи; 3 — распределительная колодка; 4 — кран управления; 5 — кнопка тонкой поперечной подачи; 6 — рукоятка закрепления стола; 7 — винт поворота стола; 8 — рычаг толчковой подачи; 9 — гидравлический стол; 10 — кнопка включения гидравлического перемещения стола; 11 — кнопка включения тонкой поперечной подачи; 12 — кнопка включения медленной вертикальной подачи

Универсально заточные станки модели ЗБС42 и ЗВ642. Станок ЗБ642 (рис. 59) по своей общей компоновке подобен заточному станку ЗА64Д (имеет крестовый стол и перемещающуюся вертикально по колонке двустороннюю шлифовальную головку). Однако станок ЗБ642 имеет существенные преимущества, а именно: а) его конструкция более жесткая и гарантирует сохранение необходимой точности более длительное время. Значительно отичается по точности и жесткости шлифовальная головка станка; б) введено реверсирование шлифовального круга, что позволяет более эффективно использовать оба конца шпинделя; в) увеличена жесткость и точность установки оправок шлифовальных кругов в результате посадки их в шпиндель на внутренний конус; г) суппорт станка поставлен на подшипники качения, в результате чего увеличилась чувствительность поперечной подачи, установлены механизмы тонкой и толчковой поперечных подач; д) перемещение стола гидравлическое — со скоростью 0,2—8 м/мин, регулирование чисел оборотов шлифовального круга — бесступенчатое с помощью привода постоянного тока; е) в комплекте станка есть гидрофицированные приспособления, позволяющие автоматизировать заточку ряда инструментов.

Станок ЗВ642 по конструкции — упрощенная модификация станка ЗБ642. Он отличается от станка ЗБ642 отсутствием гидропривода.

Приспособления и принадлежности для заточки дереворежущего инструмента приведены в табл. 15.

Таблица 15. Приспособления и принадлежности, применяющиеся для заточки дереворежущего инструмента, входящие в комплекс станков

Шифр приспо- собления	Приспособления и принадлежности	Наименование параметров	Модели станков
3Б642	3В642
П1 П2 П3 П5 П8 П16 П26 П40	Универсальная бабка Передняя бабка Универсальная упорка Приспособление для линейной правки круга Универсальная бабка малая Тиски трехповоротные Делительный механизм к универсальной головке Цанговый зажим Оправки для установки шлифовальных кругов	Конус в шпинделе системы Морзе Конус в пиноли системы Морзе— Диаметр отверстия для алмазов, мм Конус в шпинделе системы Морзе Размер губок, мм Число делении цанги в миллиметрах Диаметры цанги, мм Диаметр отверстия круга, мм	№3/№5 №2 Есть 10 № 5 55 6, 8, 12 3; 6; 12; 20 32; 20; 13	№ 3/№ 5 № 2 Есть 10 № 5 55 6, 8, 12 3; 6; 12; 20 32; 20; 13

Техническая характеристика станков 3Б642 и 3В642

3Б642	3В642
Наибольшие размеры устанавливаемой детали, мм: диаметр длина (в центрах бабок) Размер рабочей поверхности стола, мм: ширина длина Продольный ход стола, мм Поперечное перемещение стола или шлифовальной головки на одно деление лимба, мм Поперечный ход стола, мм Вертикальное перемещение шлифовальной головки, мм Наибольший угол поворота стола, град Угол поворота шлифовальной головки в горизонтальной плоскости, град Число оборотов шлифовального шпинделя в минуту Скорость перемещения стола от гидропривода, м/мин Мощность электродвигателя привода шлифовальной головки, кВт Габаритные размеры, мм: длина ширина высота Масса (с комплектом приспособлений), кг	250 630 140 900 450 0,00250 1300 ; 6500 0,3—8 2,5** 2330 1680 1550 1280	250 630 140 900 450 0,00250 2240; 6300 10/1,4 2330 1680 1550 1200

* Бесступенчатое регулирование. ** При наибольших оборотах электродвигателя постоянного тока.

www.stroitelstvo-new.ru

Конструкция устройства

Главным конструктивным узлом станка 3К634, обеспечивающим вращение рабочих кругов, является головка, во внутренней части которой смонтирован двухскоростной электрический двигатель. Вал двигателя, размещенный вместе с ротором, статором и крыльчаткой вентилятора в корпусе с двумя крышками, одновременно выполняет роль шпинделя точильно-шлифовального станка. В отверстия крышек наружу выходят концы вала электродвигателя, оснащенные подшипниковыми узлами, выступающими в роли опор шпинделя.

Опоры шпинделя – один из важнейших узлов точильно-шлифовального станка 3К634. За счет этого элемента обеспечиваются точность вращения рабочих кругов и надежность всего оборудования. В опорах шпинделя установлены сдвоенные радиально-упорные подшипники высокой точности и выбраны осевые люфты. Кроме того, в опорах есть уплотнительные элементы: с наружной стороны – осевые лабиринтные, с внутренней – с жировыми канавками.

Устройство станка

Эффективное охлаждение электрического двигателя, активно нагревающегося в процессе эксплуатации точильно-шлифовального станка, обеспечивается за счет воздушных потоков, циркулирующих внутри станины и корпуса головки. Для того чтобы воздушные потоки внутри станины и в полости корпуса головки циркулировали беспрепятственно, в опорной части головки имеются специальные окна.

Крышки головки оснащены двумя цапфами, с помощью которых к ним крепятся защитные кожухи, а также различные приспособления, используемые для выполнения полировальных работ, ленточного шлифования и др. Сама головка закреплена на станине оборудования с помощью шпилек.

Станина 3К634 изготовлена из чугуна методом литья, в ее внутренней части размещено все электрооборудование, смонтированное в специальном шкафу. Обеспечивает доступ к электрооборудованию точильно-шлифовального станка специальное окно в передней части его станины, которое в процессе эксплуатации оборудования герметично закрывается крышкой.

Не пропустите: Гриндер своими руками: 3 самодельных способа изготовления

На станке модели 3К634 могут использоваться круги двух типов:

плоские прямого профиля – 1(ПП) 400х50х203;
плоские с выточкой – 5-400х60х203.

Для фиксации кругов на конусной части шпинделя используются переходные фланцы, на наружной части которых смонтировано по три сухарика. За счет последних выполняется балансировка рабочих кругов.

Станок 3к634, подключенный к вытяжной системе

Доступ оператора к рабочему кругу осуществляется благодаря двум окошкам в передней части кожухов. В верхней части кожухов для обеспечения безопасности работающего на точильно-шлифовальном станке есть два козырька, изготовленных из органического стекла. В процессе работы на станке образуется много пыли, для сбора которой предназначены выдвижные заслонки и пылесборники, находящиеся в нижней части кожухов. Для облегчения сбора пыли пылесборник через внутреннюю часть кожуха соединяется с системой вытяжной вентиляции. При помощи такой системы в процессе выполнения работ собирается до 40% пыли, которая отсасывается из рабочей зоны.

В верхней части прозрачных защитных экранов для обеспечения удобства работы и ее безопасности монтируются светильники. Согласно паспорту оборудования, лампы, встраиваемые в такие светильники, должны обладать мощностью 41,6 Вт. Характеристики и особенности конструкции точильно-шлифовального станка данной модели обеспечивают возможность быстрой и удобной замены рабочих кругов. Для выполнения такой операции достаточно откинуть боковую сторону кожуха, которая смонтирована на шарнирных навесах.

Станок комплектуется регулируемым подручником (слева) и поворотным столиком (справа)

В паспорте рассматриваемого точильно-шлифовального станка указано, что он оснащен удобными устройствами для заточки токарных резцов. Это поворотный столик и подручник, позволяющие затачивать резцы высотой до 100 мм. Подробно изучить характеристики таких приспособлений можно по паспорту оборудования.

Следует иметь в виду, что при работе точильно-шлифовального станка данной модели возникают серьезные вибрационные нагрузки. Поэтому, если вы собираетесь установить такое оборудование в своем производственном цеху, следует выяснить несущую способность и надежность фундамента и напольного покрытия, а также разработать четкий план всех монтажных операций.

Точильно-шлифовальный станок данной модели отличается универсальностью и приличными техническими возможностями. Подробнее узнать о них можно в паспорте оборудования.

Какие отличия 3Е642 от 3М642. На что смотреть при покупке.

Спасибо, теперь буду знать.

Буду очень благодарен, если уважаемый модератор не удалит, пока автор не прочитает эту тему

Мне это не важно, но человеку наверное будет интересно

По поводу cd-printu1 — это либо сорказм, либо я не понимаю в чём тут можно ёрзничать?

По поводу 3М642 и 3Д642, — по конструктиву это один и тот же станок. У них имеются механические ручки-стопоры колонны; в более «свежих» 3Е642 это уже реализовано по-другому. Ещё у 3М642 и 3Д642 на шкиве продольных подач стола стоит редуктор, который позволяет менять скорость продольных перемещений стола в меньшую сторону. Это позволяет легко производить шлифовку небольших поверхностей, когда не требуются большие перемещения на один оборот шкива. В более «свежей» модели 3Е642 уже такой фишки нет. Поэтому лёгкое вращение рукояти вызывает резкое перемещение стола, а в 3М642 или 3Д642 такого нет.

На что смотреть при покупке:

Ищите вокруг станка приспособы, или озадачить этим продавца

Если что-то имеется, важно прихватить их в ходе торга

Смотрите на состояние шпинделя, покрутите и подёргайте на люфты. Там стоит обычная головка ВШГ и на сильно подержанных станках её лучше сразу заменять, но если новой под рукой нет, то значит придётся где-то её искать.

Раздвиньте двумя пальцами защитную гармошку колонны, она обычно дырявая, оцените задиры на колонне. Это не играет особой роли, но есть повод для торга. Если на станке гармошка не дырявая — это повод задуматься, что станок практически не работал, и он более интересный, независимо от года выпуска.

У Вас станки гидрофицированные. Оценить степень износа столов у Вас легко не получится. Стол ходит на рейке (это-то не проблема) и перемещается на роликовых подшипниках (это тоже не проблема), проблема в другом — стол закреплён на гидроцилиндре. Бывает так, что в виду варваского обращения сепаратор между роликами ломается и ролики стола катаются как душе угодно, заедая и подклинивая. Но под нажимом гидравлики это может быть не заметно. Проблема решается очень легко. При покупке гидрофицированного станка стол обязательно нужно отсоединить от гидроцилиндра. Это делается элементарно просто: с правой и левой стороны стола имеются своеобразные серьги, которые накидываются на шток гидроцицилиндра, за счёт чего гидроцилиндр приводит стол в движение. Их необходимо отсоединить, и уже маховичком покрутить стол вправо-влево от руки на предмет износа.

Обратите внимание на пульты управления. Один расположен, понятно, на лицевой стороне станка

Но есть так же дублирующие пульты с боковых сторон станка, правый и левый. А может и не быть их вовсе; а может быть только какой-то один (обычно левый). В любом случае, это мелочь приятная, но влекущая усложнение эл.схемы.

Остальные рекомендации обычные, как для любого станка:

— общая комплектность и визуальное состояние.

— повреждения на поверхности стола, заедания при перемещении стола.

— комплектность и состояние электрики. шкаф открывается под лицевым пультом спец.ключиком или ковырять узкими пассатижами, а второй с правой стороны станка, панелька на винтиках, понадобится отвертка.

— наличие двигателя шпинделя (висит на колонне), наличие двигателя колонны — внутри станины, смотреть с тыльной стороны станка. в идеале там тоже должен быть установлен кожух на винтах. если нет — то двигатель могли уже унести до вас.

И самое главное погрузка. Это смешной момент. На этом станке, сверху на колонне имеется такая привлекательная «рука» с маховичком подъёма шлиф.бабки. А больше «лихо» зацепиться за станок негде. И «уникальные люди», когда встаёт вопрос об отгрузке, тут же начинают вязать вокруг колонны тросы и пытаются поднять этот станок за колонну. Это само по себе варварство… но ещё свыше 1 тн веса станка делают своё дело и эта «рука» тут же отламывается. Это проверено. Я лично видел результат такого краш-теста. Странно, но ещё неоднократно позже слышал предложения «дёрнуть» этот станок за колонну. Не поддавайтесь, он грузится пауком на двух прутах или ломах. В нижней части станины есть специальные окошки, куда эти пруты вдеваются насквозную. Ну или погрузчиком под низ, но учтите, что дна нет, станина — Т-образная коробка без дна.

Стол перед погрузкой закрепить. Он достаточно тяжёлый и инерционный, а перемещается на рейке. Поэтому при такелаже или перевозке начинает свободно мотаться из стороны в сторону. В идеале стол стопорится специальным уголком и двумя болтами.

Станок заточный универсальный 3В642

Универсально-заточный станок 3В642, является изделием завода «ВИЗАС», расположенного в городе Витебске.

В сентябре 2017 года прославленное предприятие отпраздновало 120-летие со дня основания. На сегодняшний день ОАО «ВИЗАС» – это ультрасовременное предприятие, которое чтит вековые традиции и гордится своими работниками.

В странах СНГ ОАО «ВИЗАС» является фактически монополистом производства заточного оборудования, это самый современный и высокотехнологичный завод данного профиля.

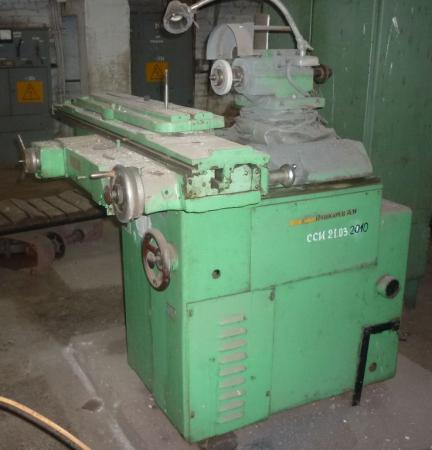

Внешний вид универсально-заточного станка 3В642

Модель, проверенная временем

Завод «Визас» специализируется на производстве заточного оборудования с 1940 года. За это время было выпущено множество моделей различных станков, и среди них особое место занимает универсально-заточный станок 3В642.

Как следует из паспорта универсально-заточного станка 3В642, данный агрегат относится к группе станков, предназначенных для абразивной заточки различного инструмента, а также для его доводки с использованием шлифовальных кругов различных форм и конфигураций.

Универсально-заточный станок 3В642 с неизменными техническими характеристиками производился заводом с восьмидесятых годов прошлого века. Данное оборудование комплектовалось паспортами и поставлялось на механические заводы, в ремонтные и слесарные мастерские, предприятия оборонного комплекса.

Паспорт агрегата содержит исчерпывающие данные о технических характеристиках универсально-заточного станка 3В642.

Скачать паспорт (инструкцию по эксплуатации) универсально-заточного станка 2В642

Мощность электродвигателя главного привода составляет 1,4 кВт. Вкупе с механизмом главного привода, двигатель обеспечивает вращение шпинделя и шлифовального круга диаметром до 200 мм.

Согласно паспорту, число оборотов заточного круга имеет ступенчатую регулировку и, в зависимости от выполняемой задачи, может составлять 2240, 3150, 4500 либо 6300 об/мин.

Вертикальное перемещение бабки производится в пределах 250 мм, а наибольшее продольное перемещение стола составляет 450 мм, при этом поперечное перемещение достигает 230 мм, согласно паспорту.

Электрическая схема станка 2В642

Приведенные технические характеристики станка делают его поистине универсальным агрегатом, по сей день востребованным на производстве и в ремонтных мастерских.

Универсально-заточный станок 3В642 с блеском справляется с такими операциями как заточка зенковок, разверток, сверл, резцов, торцовых и двухсторонних фрез, а также метчиков. Под силу станку и плоское шлифование, как наружных, так и внутренних поверхностей деталей.

При работе на станке могут использоваться различные шлифовальные круги, которые отвечают требованиям. Это могут быть алмазные, карбидные или обычные круги – в зависимости от характеристик и твердости обрабатываемых деталей.

Универсально-заточный станок, ввиду большой массы, устанавливается на бетонное основание, имеет стальной каркас и чугунную станину. Использование агрегата допускается в умеренных климатических зонах, при этом точность обработки деталей соответствует классу «П».

Кинематическая схема станка 3В642

Сверху на станину смонтирован стол, который включает в себя три конструктивных элемента: верхняя деталь стола представляет собой суппорт, который может поворачиваться относительно средней его части. В свою очередь, средняя часть двигается продольно, относительно нижней части. Для перемещения средней части служат маховики, снабженные реечными колесами и планетарным механизмом.

Есть возможность плавного подвода обрабатываемой детали к шлифовальному кругу, для этого служат специальные маховики с храповым механизмом. Как и у большинства других заточных станков, в модели 3В642 применяется шпиндель стандартной конфигурации, который позволяет зажимать шлифовальные диски, производящиеся серийно.

«Изюминкой» стола является наличие в его нижней части гидравлического привода, с помощью которого производится автоматическая подача.

В комплект поставки оборудования входят делительный механизм, центровые бабки (передняя и задняя), универсальная головка, а также паспорт.

Благодаря такому арсеналу приспособлений станок имеет очень широкую область применения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Модель, проверенная временем

специализируется на производстве заточного оборудования с 1940 года. За это время было выпущено множество моделей различных станков, и среди них особое место занимает универсально-заточный станок 3В642.

Скачать паспорт (инструкцию по эксплуатации) универсально-заточного станка 2В642

Электрическая схема станка 2В642

Двигатель Mercedes OM642

Двигатели OM642 — семейство 6-цилиндровых V-образных дизельных моторов с непосредственным впрыском топлива и турбонагнетателем от компании Mercedes-Benz, выпускающееся с марта 2005 года. Рабочий объем дизеля OM642 составляет 3 литра, угол развала блока – 72 градуса (что совсем нетипично для V-образного мотора). В развале блока цилиндров установлена единственная турбина с регулируемой геометрией направляющего аппарата.

Мотор имеет алюминиевый корпус с пересекающимися распорками. Цилиндры в нём оснащены чугунными гильзами, что способствует упрочнению и надёжности эксплуатации. Шатуны стальные, а коленвал сделан из сверхпрочного материала, с обширной поверхностью опоры вала.

Технические характеристики

Вид двигателя	Дизельный
Начало выпуска	03/2005
Мощность, кВт при Об/мин	140-170 при 3800
Мощность, л.с. при Об/мин	190-231 при 3800
Объем, куб.см.	2987
Количество цилиндров	6
Количество клапанов	24
Степень сжатия	18.0:1
Диаметр цилиндра, мм	83
Ход поршня, мм	92
Подшипники коленвала	4
Форма двигателя	V6
Вид горючего	дизельное топливо
Подача горючей смеси	непосредственный впрыск топлива Common Rail 3
Турбина	VTG с изменяемой геометрией турбины
Норма выхлопных газов	Евро-4
Головка циллиндра	DOHC
ГРМ	цепь
Охдаждение	водяное охлаждение

Картер двигателя выполнен из литого под давлением алюминия со сквозной поперечной распоркой и гильзами цилиндра из серого чугуна, что способствует уменьшению массы двигателя. Инжекторы выполнены в виде форсунок с 8 отверстиями. Впускной и наддувочный тракты с оптимизированным потоком воздуха улучшают смену заряда. Охладитель наддувочного воздуха позволяет снизить температуру наддувочного воздуха до 95°C.

Пьезоинжекторы позволяют производить до 5 впрысков за цикл. Что позволяет уменьшить шумность двигателя, и одновременно с этим улучшить отзывчивость и динамичность. Турбонагнетатель VTG позволяет развивать как высокую мощность, так и высокий крутящий момент уже на низких оборотах. Электрорегулировка турбонагнетателя обеспечивает быстрое и точное регулирование давления наддува, сводя ошибки дозирования и наддува к минимуму

Особенности инжекторов двигателя:

управление впрыском осуществляется электронным блоком управления;
инжекторы исполнены в виде форсунок, имеют восемь отверстий;
наддув осуществляется компрессором типа VTG с переменной длиной турбины;
впускной коллектор оснащён дополнительным каналом для прохождения воздуха;

Для улучшения экологических характеристик применяется охлаждаемая система рециркуляции отработанных газов (AGR). В работе данной системы задействованы несколько деталей:

восстановление фильтра производится без применения добавочных элементов;
катализатор селективного типа задерживает аммиак, образующийся в ходе сгорания дизельного топлива, подготавливая вещество к дальнейшей реакции по сокращению выбросов;
одновременно SCR выполняет функцию фильтра, задерживающего запахи серы и прочее.

Характерные неисправности OM642

Куча всевозможных датчиков, регулируемое поступление воздуха, способность скидывать лишнее давление — всё это не гарантирует безотказную работу агрегата. Если невнимательно относиться к чистоте двигателя, он может не дотянуть до конца эксплуатационного срока. Для OM 642 характерны некоторые «болячки», которые присущи всем дизелям:

загрязнение сажей впускного коллектора;
заклинивание клапана EGR;
заклинивание и обрыв тяги вихревых заслонок;
течь масла из-под теплообменника;
растрескивание стального выпускного коллектора;
неисправности топливных форсунок.

Расшифровка маркировки

OM	ДВС, работающий на дизельном топливе
642	Тип двигателя: 6-цилиндровый с V-образным расположением.

В целом V-образная дизельная «шестерка» получилась довольно надежной и неприхотливой. У нее даже близко нет тех проблем, которые возникали на бензиновых моторах, выпускавшихся в то же время и устанавливавшихся на тех же автомобилях.

Метод определения массы по коэффициенту заполнения конструкции станка

Метод пригоден, если Вы пытаетесь определить выгодно ли сдать имеющиеся станки на металлолом и какая сумма примерно получится, но точного веса Вы не знаете, либо металлорежущее оборудование, которое в процессе своей эксплуатации неоднократно переделывалось и модернизировалось. В практике эксплуатации такие случаи нередки, поскольку производственная база многих предприятий позволяет выполнять довольно сложные работы подобного рода. Модель такого станка – не определена, соответственно, и таблички с его главными конструктивными параметрами также может не быть.

Обмер габаритных размеров станка может быть выполнен довольно легко, по выступающим частям его внешнего контура. Далее можно воспользоваться зависимостью, весьма схожей с той, что уже была приведена выше:

где:

Vг – объём станка, вычисленным по его наибольшим размерам в плане, м3;

kм – коэффициент структуры станка, который учитывает имеющиеся в нём детали и узлы, которые изготовлены из разных видов чёрного металла. Предлагаемые специалистами значения этого коэффициента составляют: для обычной нелегированной стали и бронзы kм = 1, для серого чугуна kм = 0,90, для ковкого и высокопрочного чугуна kм = 0,92, для латуни kм = 1,08, для алюминия и его сплавов kм = 0,34, для меди kм = 1,13.

Естественно, что предварительно стоит отделить детали, изготовленные из цветных металлов, от общей массы узлов. Это сделать нетрудно, поскольку такие части станков – направляющие, подпятники, втулки и т.д. – легко идентифицируются на общем фоне. То же можно выполнить и для чугунных деталей, которыми чаще всего являются станины крупного оборудования и прочие опорные конструкции. Идентифицировать чугунные детали можно также по характеру их излома: для всех видов чугуна характерна крупнозернистая макроструктура.

Для определения типа станка (от чего во многих случаях зависит выбор значений коэффициента kс) придётся воспользоваться сравнительной оценкой внешнего вида утилизируемого оборудования. Практические значения данного параметра находятся в диапазоне значений от 0,15 (для токарно-винторезных и сверлильных станков) до 0,08 – для плоскошлифовальных и вертикально-фрезерных.

Для стальных изделий известна табличная зависимость между объемом конструкции/детали (с учётом её заполненности металлом) и массой элемента. Данные таблицы приводятся ниже:

Объём, м3	Масса, кг при значениях kc
До 0,05	До 0,08	До 0,12	До 0,20	До 0,50
До 0,05	7…12	13…22	25…40	45…60	80…130
До 0,10	15…30	35…70	40…90	95…150	100…200
До 0,50	100…150	160…200	220…380	400…650	700…1200
До 0,10	350…600	400…800	850…1350	1400…1800	2000…2500
До 0,5	1200…2100	2200…4100	4300…7500	7600…10000	11500…14000

Для больших значений объёма подобный расчёт производить нет смысла, поскольку погрешность результата существенно возрастает. В случае, если вместо стальных фрагментов определяется вес чугунных или из цветных металлов/сплавов, полученные данные умножаются на соответствующее значение коэффициента kм .
