Технология сварки металлоконструкций: виды швов и соединений

Чертежи металлоконструкций

Изготовление сварных конструкций следует проводить, согласуясь с требованиями, указанными в чертежах на них. На сварные конструкции из метала чертежи имеют свои особенности, поэтому необходимо уметь их не только грамотно составлять, но и читать. Для этого необходимо изучить используемые на этих конструкторских документах обозначения.

На начальном этапе разработки создают чертежи общего вида, объединенные названием «КМ», что расшифровывается как конструкции металлические. На них обозначается сварка конструкций в общем виде.

На завершающем этапе выпускается комплект чертежей «КМД» — конструкции металлические детализированные, в состав которых входят все чертежи каждой детали, участвующей в этом виде соединения. «КМ» представляет собой базу, на основании которой разрабатываются чертежи, входящие в комплект «КМД». Предоставление «КМ» необходимо для того, чтобы получить разрешение на строительство будущего объекта. По ним в дальнейшем будет осуществляться сварка строительных конструкций.

При составлении чертежей следует руководствоваться нормами, изложенными в ГОСТе 2.410-68, где четко изложены правила, по которым должны выполняться чертежи на металлические конструкции. Качественная сборка и сварка металлоконструкций напрямую зависят от грамотного составления чертежей. Общий вид дает представление о том, каким должно выглядеть сооружение после заключения сварочных работ.

На чертежах в специальных таблицах указываются технические данные, которые служат ориентиром для правильной сварки.

Начинать читать чертежи необходимо в определенном порядке. Вначале следует ознакомиться с первым чертежом комплекта, чтобы получить общее представление о предстоящей работе. Затем надо ознакомиться с «ведомостью элементов». В ней для каждой детали, именуемой маркой элемента, содержатся сведения о ее сечении с предоставлением небольшого эскиза, на котором могут быть показаны отдельные размеры, например шаг.

В столбце «Поз» указывается номер позиции детали на чертеже. Рядом в графе «Состав» находится в сокращенном виде обозначение того профиля, которым обладает сечение детали по правилам их условного обозначения согласно требованиям ГОСТа 2.420. Далее идут графы, в которых указываются усилия и марка стали.

Это приложение является обязательным. Особое значение ведомости заключается в том, что только в ней указываются подробно наименования профилей, например «двутавр №14». Для таких сложных металлоконструкций, как фермы и решетки эскиза будет недостаточно и на них выпускаются отдельные чертежи.

Ценной деталью для сварщика на общем чертеже может быть указание марки электродов, которыми рекомендуется осуществлять монтаж и сварку металлоконструкций. На чертежах также условно показываются швы согласно требованиям ГОСТа 21.504-2005. В обозначение могут входить такие параметры, как длина шва и размер катета. Для разных видов швов используются свои условные изображения.

Сведения о профилях располагают на специальных выносках.

Рядом с обозначением через тире помещают сведения о количестве используемых в конструкции деталей.

Это бывает важно при использовании большого количества однотипных деталей, например, на узлах фермы

Сварные соединения и их виды

Сварные соединения классифицируются по наличию одного из следующих признаков:

• Месторасположение соединения 2 деталей.
• Тип применяемого сварного шва.
• Сварочные технологии, применяемые при соединении.
• Окружающими условиями, при которых проводился сам процесс
• По толщине деталей.
• Марка сплава, из которого изготовлены детали.

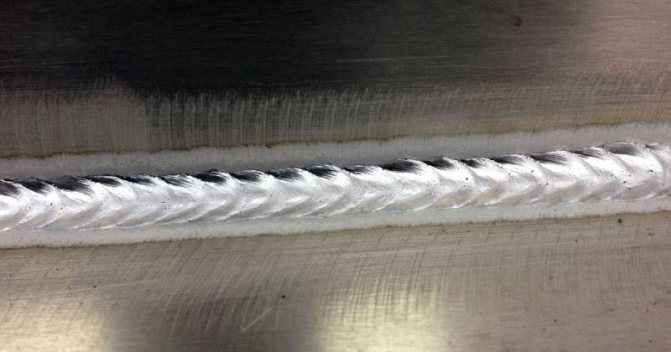

Сварной шов по алюминию

Касательно первого пункта плана, днетали, по геометрическому расположению, имеют четыре вида соединения:

• Встык, одноплоскостное соединение двух заготовок.
• Внахлест, когда заготовки привариваются при наложении края одной детали на край другой.
• Угловые соединения — объединение деталей под определенным углом.
• Тавровое соединения. Сварка при примыкании детали к другой торцевой плоскостью.

Стыковые соединения выполняются проваром по толщине элемента или при создании шва на выводных планках. Если сварочный процесс выполняется вне цехового помещения, то соединение можно организовать односторонней сваркой, с дальнейшей подваркой основания шва, что подразумевает собой заполнение пространства между элементами, производимое по одной из кромок.

Работа основывающаяся на выводных подкладках кардинально разнится с предшествующей. Подкладка должна прилегать к кромке объединяемых деталей — это раз. Образовавшееся пространство должно иметь размеры не более 6 мм. Данное условие распространяется на метод ручной сварки. Если же работа выполняется механизированным способом. То он не должен превышать 15 мм. Подкладки выбираются исходя из параметра толщины, чтобы во время рабочего процесса не случился прожог детали.

Сварной шов по титану

В возводимых конструкциях, основанных на стыковых соединениях, нередко объединяются заготовки, выполненные в разной толщине. В таком случае применяется метод обработки, при котором уменьшается угол наклона у стали с большей толщиной, который должен соответствовать 1/8 наклона растянутых заготовок металлоконструкции, или 1/5.для сжатых элементов.

Термомеханический класс сварки

Комбинированными видами соединяют небольшие детали, если другими способами невозможно создать качественный шов. К термомеханическому классу относят следующие виды сварки:

• кузнечную;
• контактную;
• диффузионную.

Кузнечная

Этим способом соединяли железные заготовки задолго до изобретения современных классов сварки. Заготовки нагревают в горне, кладут одна на другую, скрепляют ударами молота. Механизированный подвид, когда заготовки сдавливаются прессом, называют прессовой сваркой.

Принцип кузнечной сварки

Качество соединения зависит от опытности мастера. Перечень металлов, которые можно сваривать этим методом, ограничен видами с хорошей пластичностью. Из-за малой производительности и низкой надежности соединения кузнечный вид сварки применяется редко.

Контактная

Металл нагревают током, проходящим через место соприкосновения заготовок, затем сжимают или осаживают. Этот вид легко автоматизируется, поэтому широко используется на предприятиях машиностроительной отрасли в составе роботизированных комплексов.

В зависимости от решаемых задач контактный вид сварки выполняют как:

1. Точечную, зажимая детали между электродами. После подачи тока в месте сдавливания образуется точечное соединение.
2. Стыковую с нагревом всей площади соприкосновения.
3. Рельефную с предварительным нанесением выступов (рельефов) на соединяемые плоскости. После подачи тока рельефы деформируются, поверхность выравнивается.
4. Шовную, когда детали соединяют внахлест роликовыми электродами.

Диффузионная

Технология основана на взаимном проникновении (диффузии) атомов материалов, если их плотно прижать один к другому. При нагреве скорость обмена частицами увеличивается. Сварку проводят в вакуумной камере или среде инертного газа. Детали сжимают с усилием не меньше 20 МПа, поверхностные слои нагревают электротоком до температуры близкой к точке плавления. Для надежного сцепления заготовки оставляют в этом положении на некоторое время, не отключая ток.

Технологическая инструкция сварщика

Данная инструкция разрабатывается согласно с определенными технологическими нормами. Она определяет правила, нормы выполнения и контроль качества производимой специалистами работы. Технологическая инструкция сварщика относится к основным рабочим документам, которые определяют особенности работы. В зависимости от сферы применения сварки, инструкция может ссылаться на ГОСТы, которые относятся к данной области. Этот документ предназначается для произведения процедур по сварке, так как содержит описание технологических процессов, включающих такие операции как:

• Подготовка металла под сварку;
• Виды и способы сварки;
• Сборка металлоконструкций;
• Сопутствующие процессы.

Тут же обозначаются требования по отношение к работникам, используемым материалам, контролю качества и вариантам исправления дефектов.

Виды электросварки

Сварочные материалы являются эффективным способом объединения металлических конструкций без использования фитингов. Сварка МИГ, ВИГ и ручная — это три типа электросварки. Дуговая сварка — это та, которая достигается потоком дуги электричества между электродом и рабочей поверхности. Большинство методов подразумевают использование защитного газа для обеспечения гладкости и предотвращения загрязнения в точке сварки, улучшения качества шва и стабилизации дуги электричества между обрабатываемой поверхностью и электродом.

MIG

Газовая металлическая дуговая электросварка называется МИГ. Этот метод часто используется при обработке стали. Этот процесс, по существу, предполагает плавление заполнителя на рабочую поверхность. Используя этот метод, сварщики могут выполнять более длинные сварные швы без прерывания — в сравнении с обыкновенными способами сварки здесь не требуется выполнять несколько прерываний.

Наиболее распространённым защитным газом, используемым в этом типе электросварки, является аргон или смесь аргона, содержащая кислород или диоксид углерода.

Однако и здесь есть несколько потенциальных недостатков. Во-первых, может возникнуть трудность создания дуги для начала всего процесса. Во-вторых, сварные швы, полученные этим методом, имеют предрасположенность к сильному окислению.

ВИГ

Газовая вольфрамовая дуговая электросварка называется ВИГ — это метод сварки, который часто используется при работе с магнием, алюминием, титаном, никелем и медными сплавами. Сварка ВИГ может быть выполнена с использованием заполнения или без него. Швы здесь могут быть значительно меньше, чем швы МИГ, поскольку тепло в точках сварки ВИГ лучше определяется.

Одним из недостатков такого типа сварки по сравнению с МИГ является его большая ресурсоемкость в плане затраченного времени. Зато этот тип сварки является одним из самых чистых, так как в процессе не образуется каких-либо брызг. Аргон в сочетании с гелием или водородом часто используется в качестве защитного газа для такого типа сварки.

Ручная

Один из первых способов — экранированная дуговая электросварка металлов — также упоминается как ручная сварка. Этот метод идеально подходит для использования на мостах, металлоконструкциях, трубопроводах, тракторах. Часто применяется для наружной сварки, поскольку природные факторы, такие, как дождь, не будут нарушать целостность шва. Ручная сварка может быть сложной и рекомендуется только для опытных сварщиков.

Карта технологического процесса сварки

Сварка – сложный процесс, выполнение которого должно производится в строгой последовательностью определенных действий, которые связаны с подготовкой металла, выполнением сварного соединения и последующим контролем. Сварной шов, если не уделить ему должного внимания, является уязвимым местом в любой сварной конструкции. Причиной этому может послужить недостатки в разработке технологии сварки или вообще ее отсутствие, недостаточный контроль, неудачный выбор сварочного оборудования и материалов. Как результат — большое количество брака и убытки понесенные организацией для его устранения. Предотвратить убытки можно корректно разработав инструкцию на выполнение сварочных работ и проконтролировав ее исполнение.

Так что же такое технологическая карта на сварку? Карта технологического процесса сварки или как ее еще называют технологическая карта сварки — это документ, который является результатом разработки технологии сварки конкретного соединения, в котором прописаны самые важные технологические параметры создания сварного соединения, по сути это инструкция по сварке соединений. Технологическая карта сварки была утверждена и введена в активное действие первого января 1984 года, более 30 лет назад. При разработке технологии сварки металлоконструкций каждое сварное соединение должно быть изготовлено в соответствии с разработанной для нее технологической картой сварки.

Технологическая карта по сварке должна содержать следующие данные:

1. Сведения о основном металле.

2. Сведения о качестве и подготовке соединения под сварку: данные о разделке (величина зазора, величина притупления, угол наклона разделки и т.д.), о количестве и расположении прихваток, данные о предварительной очистке кромок, размеры шва.

3. Данные о фиксации свариваемого изделия и о возможном подогреве. А также последовательность выполнения проходов в сварном шве.

4. Сведения об используемом сварочном оборудовании и сварочных материалах. Подбор сварочных материалов и оборудования основывается на различных сведениях, полученных из литературы, в том числе профессиональной сварочной (журналы, статьи), на собственном опыте, а также на отзывах организаций.

5. Сведения о режиме сварки в зависимости от способа сварки могут включать: сварочный ток, напряжение дуги, скорость сварки, полярность при сварке, расход защитного газа, скорость подачи проволоки и др. Нарушение рекомендованных режимов сварки может привести к охрупчиванию металла шва и околошовной зоны.

6. Сведения о форме сварного соединения, способах и объемах контроля качества сварного соединения.

Разработка карты технологического процесса сварки начинается с анализа свариваемого материала и подбора способа сварки. После этого производится анализ условий, при которых будет работать сварная конструкция и определяется, какими нормативными документами нормируется изготовление и работа этой конструкции. Далее по данным нормативной литературы и по расчетным данным определяется режим сварки, рассчитывается необходимое количество проходов, геометрия сварного соединения и другие параметры.

Каждая технологическая карта по сварке получает свой идентификационный номер, который в дальнейшем используется для указания в технической документации и спецификациях проекта. Визирует карту технологического процесса сварки сам разработчик, он же ставит свою подпись внизу формуляра.

При строительстве объекта на производстве должен находиться комплект

На каждом предприятии, при организации сварочного производства обязательно составляются карты технологического процесса сварки, иначе сложно выдержать параметры, предъявляемые к качеству выполняемой работы. Некоторые предприятия не могут позволить себе содержание дорогостоящего инженерного состава сварочного производства. Инженерный центр «Mavego» минимизирует Ваши затраты на содержание инженерно-технических работников и на основании договора и технического задания, в кратчайшие сроки разработает комплект технологических карт сварки, а также подберет оборудование и материалы.

Для получения качественного результата проделанной работы при производстве сварочных работ, сварщик должен руководствоваться документом, в котором корректно описаны все этапы выполнения сварки на объекте строительства. Несоблюдение рекомендаций приведенных в технологической карте может привести к разрушению сварного соединения при эксплуатации, что может повлечь за собой необратимые последствия.

Технология сварочного производства и виды сварки

Сама по себе теория сварки – достаточно сложная и обширная. Она включает в себя изучение свойств конструкционных материалов на молекулярном уровне. Лишь четкое понимание принципов построения кристаллической решетки того или иного металла и сплава дает возможность правильно подобрать необходимое оборудование и режимы работы.

Современная технология сварочного производства насчитывает более сотни способов сварки как металла, так и неметаллических материалов: стекло, полимеры и т.п. Главные критерии выбора технологии:

• толщина свариваемых деталей;
• химический состав сплава;
• условия работы;
• предел прочности сварного шва;
• условия эксплуатации готового изделия.

Каждый из перечисленных критериев непосредственно влияет на выбор оборудования и технологии сварочного производства в каждом конкретном случае. В современной промышленности активно используются три основных вида сварки:

• термическая – процесс сварки сопровождается расплавлением металла под действие внешних источников тепла, таких как газовая горелка или электрическая дуга;
• термомеханическая – комбинированный способ включает в себя как термическое, так и механическое воздействие (давлением) на свариваемые поверхности, к такому способу относят кузнечную и контактную сварку;
• механическая – процесс полностью исключает воздействие высокой температуры от внешних источников и предполагает использование энергии силы трения, эффекта диффузии под давлением или ультразвуковой сварки.

Существует также три подвида технологии сварочного производства в соответствии с некоторыми ключевыми техническими признаками:

• по виду используемой защищенной среды – флюсовая, аргонная (и другие инертные газы), вакуумная или комбинированная;
• по типу сварного шва – прерывистая и непрерывистая сварка;
• по способу работы – ручная, автоматическая и полуавтоматическая, механизированная и роботизированная.

Благодаря такой несложной классификации можно легко и доступно описать все наиболее распространенное оборудование и технологии сварочного производства.

Ручная электродуговая сварка с применением неплавящихся электродов

Данный способ предполагает использование неплавящихся электродов и является одним из самых распространенных как среди профессионалов, так и среди частных мастеров, использующих для собственных нужд. Большой выбор разнообразных по мощности и набору дополнительных функции аппаратов способствует популяризации данной технологии.

В качестве основного сварочного оборудования применяют инверторы. Неплавящиеся электроды изготавливают из графита или вольфрама. Данные материалы позволяют образовывать высокотемпературную электрическую дугу, которая расплавляет металл свариваемых деталей, но не вредит самому электроду.

Электродуговая технология сварочного производства сравнительно проста – заготовки соединятся друг с другом и с помощью дуги, появившейся при постукивании электродом о деталь, происходит непосредственный процесс плавления металла.

Ручная электродуговая сварка плавящимися электродами

Сама по себе данная технология сварочного производства не отличается от предыдущей. Исключение лишь в электродах, которые в данном случае изготавливаются из легкоплавких сплавов, насыщенных легирующими элементами. В результате под действием дуги образуется ванна расплава, содержащая не только металл детали, но и материал электрода. Это позволяет избежать выгорания легирующих компонентов и обеспечить высокое качество сварного шва.

В качестве сварочного оборудования в данном случае также используются инверторы. Такая технология, как и предыдущая, отлично подходит для домашнего использования.

Электродуговая сварка в защищенной среде

Это еще одна разновидность сварочной технологии, основанной на использовании электрической дуги. Отличительная особенность от предыдущих двух способов в наличии защищенной среды инертных газов, чаще всего аргона. Это позволяет минимизировать негативное влияние кислорода на расплавленный металл и обеспечить высокую прочность сварного шва.

Автоматическая и полуавтоматическая сварка

Технология сварочного производства по своей сути также не отличается от остальных способов дуговой сварки за исключением способа подачи плавящегося электрода и его движения вдоль сварного шва. Полуавтоматический способ предполагает подачу стержня специальным механизмом, а в полностью автоматическом режиме автоматизировано и движение электрода по шву.

Термический класс сварки

Эти способы сварки выполняются с образованием сварочной ванны из расплавленного металла деталей и электрода или присадочного материала.

Дуговая

Тепло для локального плавления металла заготовок выделяется при горении электрической дуги между электродом и заготовками. Для зажигания кратковременно касаются электродом поверхности, затем отводят на расстояние 2 — 5 мм. Чем короче дуга, тем выше ее температура.

Схема дуговой сварки

Для соединения деталей используют следующие методы сварки:

• ручную, когда все манипуляции с электродом выполняет сварщик;
• полуавтоматическую с подачей электродной проволоки механизмом, установленным в аппарате;
• автоматическую, когда процесс выполняется по заданному алгоритму без вмешательства человека.

Дуговой вид выполняется плавящимися и неплавящимися угольными или вольфрамовыми электродами с введением присадочной проволоки в рабочую зону. Для защиты расплавленного металла от соприкосновения с воздухом механизированные способы проводят под флюсом или в среде инертного газа.

Газовая

В отличие от дугового вида при газовой сварке нагрев и охлаждение материала происходит более медленно. Поэтому этим методом проще сваривать тонкостенную сталь, цветные металлы, проводить наплавку. Независимость от электроэнергии позволяет работать в полевых условиях.

Схема газовой сварки

Стык нагревается факелом горелки, который образуется при сгорании в чистом кислороде ацетилена, пропана, водорода, паров бензина или керосина. Шов формируется за счет плавления присадочного материала. Для сварочных работ чаще используют ацетилен, температура пламени которого доходит до 3100⁰C. Похожая по принципу работы плазменная сварка выполняется струей ионизированного газа с температурой больше 10000⁰C.

Лучевая

Технология основана на плавлении материала деталей световым лучом лазера или потоком электронов, создаваемого электронной пушкой. Оба метода применяются преимущественно в радиоэлектронной отрасли для соединения и крепления микроэлементов. Чтобы луч не рассеивался, электронно-лучевая сварка проводится в вакуумной камере.

Лазерная сварка позволяет накладывать швы с высокой точностью. При этом, практически не нагреваются прилегающие поверхности, что исключает деформирование даже очень тонкого материала. Для работы в труднодоступных местах изменяют направление луча призмами. Процесс рекомендуется проводить в среде инертного газа.

Термитная

Для сварки этого вида используют порошкообразную смесь (термит), состоящую из алюминия, магния, окислов железа. При сгорании образуется тепло, которое расплавляет кромки заготовок. Расплавленный термит смешивается с металлом деталей, после кристаллизации образуется соединение.

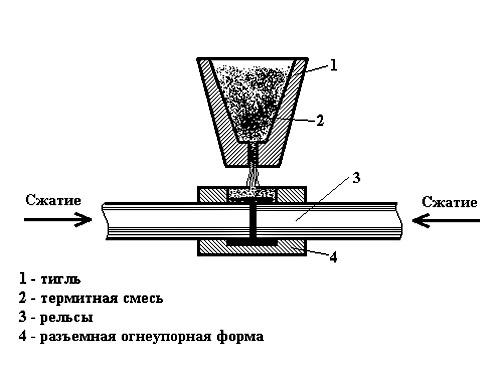

Принцип термитной сварки

Для запуска процесса термит дистанционно поджигают пиропатроном, электрическим разрядом, бикфордовым шнуром. Температура горения смеси достигает 2700⁰C, которой достаточно для сварки металлов распространенных видов. Термитным способом ремонтируют крупногабаритное оборудование, рельсы, сращивают провода на линиях электропередачи.

Электрошлаковая

Эта разновидность термической сварки применяется для соединения стали толщиной от 5 см до 3 м. Заготовки устанавливают вертикально, зазор между ними с обеих сторон закрывают подвижными ползунами из меди с водяным охлаждением. Снизу на поддон насыпают слой флюса, под которым зажигают дугу.

Электрошлаковая сварка

После расплавления флюса образовавшийся шлак становится электропроводным. Дуга гаснет, но проходящего через шлак тока хватает для плавления новых порций флюса, электрода и кромок. По мере остывания расплава в сварочной ванне ползуны постепенно передвигаются выше. Этим способом соединяют заготовки за один проход независимо от их толщины без образования трещин.

Обеспечение правильной сборки

Обеспечение высококачественного завершения работ также основывается на правильном следовании определенному перечню правил по сборке металлоконструкций:

• Подбирая детали из которых будет состоять металлоконструкция, стоит придерживаться чертежей, которые были обрисованы при составлении проекта. Иначе минимальными потерями будет несоответствие внешнего вида конструкции, а в худшем случае она не сможет выполнять возложенные на нее функции.
• Исходя из плана проекта каждый элемент должен находиться на своем месте.
• Ширина зазоров имеет не последнюю роль при возведении конструкций. Если в конечном итоге они будут иметь большие габариты, чем должны были по задумке, то данный факт очень сильно отразится на прочности изделия. Но в свою очередь чересчур мелкие зазоры могут негативно отразиться на правильной работе подвижных деталей.
• Любая конструкция имеет углы, уровень которых должен быть проконтролирован при помощи специальных инструментов. Там, где это требуется углы должны быть исключительно прямые, иначе это очень сильно отразится на положении конструкции и вызовет ее перекос, или даже приведет к полному разрушению.
• Стыковые соединения должны быть обеспечены зазорами с достаточным пространством для допустимого люфта элементов.
• На протяжении возведения всей конструкции данные моменты необходимо учитывать. Особенно в случае с автоматической сваркой, ведь при ручной технологии рабочий может проконтролировать и скорректировать направление детали, что практически невозможно сделать при использовании автоматических приспособлений. Но в тоже время роботизированное вмешательство в сварку практически исключает погрешности, вызываемые человеческим фактором.

Преимущества сварки флюсом

Появление технологического процесса проведения сварки с применением флюса можно сравнить с революцией в промышленной сфере.

Механизированное оборудование и различные полуавтоматические системы позволяют использовать флюс для различных операций:

• Образование вертикального шва. Наиболее прочной считается сварка листового металла толщиной 20—30 мм.
• Соединение труб. На автоматах изначально сваривали трубы небольшого диаметра. Сегодня, после усовершенствования технологии, стало возможным обрабатывать изделия большого диаметра.
• Получение кольцевого шва. Процесс сварки усложняется удержанием сварочной ванны, одновременно не допуская растекания металла. Эта сварка выполняется на станках, оборудованных ЧПУ (числовым программным управлением). Иногда проводится дополнительная ручная подварка.

Сварка конструкций — особенности

Само понятие сварки применимо не только к изделиям из металлических сплавов, но также и к изделиям из полимеров, то есть, например из пластмассы. Ведь данное понятие подразумевает термический процесс обработки, при котором две и более деталей объединяются в единую состовляющую.

Сами работы подразделяются на два шага — сборка и соединение. Первый имеет самую большую трудоемкость работы.

Ведь чтобы качество возведенной металлоконструкции было прочным, нужно чтобы все заявленные требования к заготовкам и материал из которого они были выполнены наблюдались до конца работы.

Выполнение сварочных работ

С объективной точки зрения на сборку будущей металлоконструкции и тратится более половины всего периода работ.

Рассчитать стоимость сварки трубы

Труба
Количество швов
Итого

0 руб.

0 руб.

Прайс-лист

Наша компания подбирает технологию сварки в зависимости от характеристик сплавов – легированных, низкоуглеродистых, хромистых и т.п.

В зависимости от типа металла выбирается оптимальный тип электрода.

Цена 1 см сварки металлопроката зависит от толщины металла:

Толщина металла, мм	Стоимость 1 см шва, руб
1.00 — 3.00	15.00
3.01 — 6.00	20.00
6.01 — 10.00	25.00
10.01 — 14.00	35.00
14.01 — 20.00	50.00

Перечень сварочных работ

С нашей помощью вы сможете:

• сварить трубы (мы также предлагаем резку и гибку труб);
• изготовить различные металлоконструкции – каркасы, навесы, лестницы, решетки, оградки, а также малые архитектурные формы для частного дома и дачи;
• сварить и отремонтировать ворота, калитки и ограждения.

Воспользовавшись нашими услугами по сварке металла, вы:

• сэкономите деньги на покупке дорогостоящих готовых металлоконструкций;
• получите возможность создать индивидуализированные изделия, наиболее точно отвечающие вашим требованиям;
• разнообразите ландшафт и интерьер уникальными конструкциями;
• сократите время на поиск и изготовление необходимых деталей и элементов.

Наши менеджеры с удовольствием ответят на все интересующие вас вопросы по телефону +7 (495) 7777 923. Вы также можете связаться с нами, заполнив форму онлайн-обращения непосредственно на сайте или заказав обратный звонок.

Мы работаем как с компаниями, так и частными лицами. Все электросварочные работы выполняются опытными, высококвалифицированными специалистами с соблюдением установленных технологий сварки. Мы гарантируем надежность, качество и прочность сварных конструкций.

Классические методы для конструкций из металла

Независимо от метода соединения проката существует три режима выполнения работ:

• автоматический;
• полуавтоматический;
• ручной.

Рассмотрим их подробнее.

Автоматический

Данный метод сводит участие человека в процессе к минимуму. Функция оператора заключается в контроле над производственным процессом, а также корректировке вводных параметров, в случае возникновения необходимости. Применяется на крупносерийных предприятиях.

Полуавтоматический

Задачей сварщика является определение оптимальной скорости движения дуги, а также регулировка направления. Подача присадочного материала осуществляется в автоматическом режиме, согласно предварительно настроенных параметров.

Ручной

В этом случае все операции выполняются руками сварщика. При этом существует несколько способов создания неразъемного соединения. Помимо электросварки, в ручном режиме можно выполнить пайку металла, а также работать газосварочным оборудованием.

Сварные узлы

Это основные соединения, от надежности которых зависит качество монтажа металлоконструкций. Поэтому благоприятные параметры для сварки стараются задать на стадии проектирования. Для этого выбирается нижнее расположение швов, оптимальное стыковочное соединение и рекомендуется исключить ручную работу. Последнее условие не всегда выполнимо, потому что с наклонными и вертикальными швами нельзя работать в автоматическом режиме.

У каждого сварного узла есть свои требования. В балках швы размещают сначала на полках, а затем на стенках. Расстояние между швами выбирается по профилю с самой большой толщиной в узле. Части фермы сваривают от середины к опоре. Первыми работают со стыковыми, далее переходят к угловым швам. Двигаются от большего сечения швов к меньшему. Длина каждого шва — 30-40 мм. Если соединения располагаются близко, то их выполняют только после остывания участка основного металла. Это необходимо для снижения пластических деформаций и перегрева металла. Продольный шов заходит на торец закрепляемого элемента на 20 мм.

Прочность конструкции определяется наличием следующих моментов:

• местной прочности — ребер жесткости и различных накладок;
• непрочности — отверстий, непроваров и незапроектированных зазоров в швах.

Если в металлическом каркасе присутствуют оба параметра, то его считают непрочным. По физическим законам наибольшее напряжение появляется в месте с самым хорошо проваренным швом. В результате он принимает на себя большую нагрузку и становится самым опасным местом

Поэтому при монтаже металлокаркаса важно оценить качество всех соединений: дефект в одном может привести к негодности всю конструкцию

Технология профессиональной сварки металлоконструкций

Сварка металлоконструкций, как и любой другой её вид, имеет свои нюансы. Они четко проявляются в сравнении соединений на любительском уровне и в масштабах глобального производства конструкций из металла, которые собираются на больших стапелях. Нужно понимать от чего зависит качество профессиональной работы и как им воспользоваться в своих целях. Весь процесс регулируют такие положения:

• для умения правильно формировать швы, существует соответственный раздел, с которым стоит ознакомиться. Это напрямую влияет на качество соединений, а их количество на сложность конструкции;
• ГОСТ 27772-88, а также СНИП II 23-81, эта часть рассказывает о деталях. Здесь каждый сможет ознакомиться с возможностью в тех или иных ситуациях использовать разные материалы для сварки, и понять в каких случаях их применение будет целесообразным;
• классификация сварки подразумевает раздел сварочных работ на те, что под силу любителю с базовыми знаниями и те, с которыми справится только профессионал. Вся подробная информация хранится в документе Минтопэнерго РФ РД 15.132-96.
• раздел о контроле сварочных работ, с которым также стоит обязательно ознакомиться.

Все требования будут относиться к сварщику с повышенным уровнем умений. Но если есть желание развить свои способности, ознакомится с подобной информацией, не будет лишним, это позволит расширить своё понимание процесса сварки и сборки конструкций. Также документы объяснят, какой металл подойдет в том или ином случае, и дадут понять, кто сможет выполнить требуемые виды соединений. Не стоит забывать и о контроле сварки.
