Запорная арматура назначение, классификация. Обозначение запорной арматуры.

Запорная арматура служит для управления потоками газов и жидкостей в трубах путем изменения поперечного сечения. Арматуру классифицируют по назначению, конструктивным особенностям, материалам изготовления, другим основаниям.

Назначение запорной арматуры.

Различают следующие виды запорной арматуры:

• регулирующая – служит для регулировки потока жидкости или газа (краны, затворы, регулирующие клапаны); • запорная – служит для прекращения движения жидкости/газа в трубопроводе (заслонки, вентили задвижки, краны); • предохранительная – применяется для сброса избыточного объема вещества при превышении давления (мембранные предохранители, предохранительные, перепускные клапаны); • защитная – отключающая участок трубопровода при выходе параметров за допустимые пределы (обратные, отсечные клапаны, пневмозадвижки); • фазоразделительная – служит для разделения веществ в разных агрегатных состояниях (маслоотделители, вантузлы, конденсатоотводчики); • смесительно-распределительная – применяется для разделения или смешивания потоков жидкостей/газов (краны-смесители, клапаны); • контрольная – используется для определения наличия и уровня жидкостей (краны спускные, датчики уровня).

Классификация запорной арматуры.

Исходя из характеристик и конструктивных особенностей, запорную арматуру подразделяют по:

• областям применения на общепромышленную, сантехническую, специального назначения и т.д.; • способам уплотнения на мембранную, сальниковую, шланговую; • материалам изготовления корпуса на чугунную, стальную, алюминиевую, медную, латунную, бронзовую, керамическую, стеклянную; • способам управления – ручное, дистанционное, с помощью привода; • способам присоединения к трубопроводу – на муфтах, фланцах, штуцерах, патрубках; • максимальному давлению – вакуумная, низкого, среднего, высокого, сверхвысокого давления (до 0,1, до 1,5, до 10, до 80, от 80 МПа соответственно); • температурному диапазону – криогенная (до -160 градусов), жаропрочная (свыше +700 градусов) арматура, арматура высоких (300 – 700 градусов), средних (-50 – 300 градусов), низких (-10 – -50 градусов) температур.

Обозначение запорной арматуры.

В обозначение арматуры входят чередующиеся группы цифр и букв:

• первая группа цифр – тип арматуры; • группа букв – материал корпуса; • вторая группа цифр – обозначение модели (если в группе 3 цифры, первая указывает тип привода); • вторая группа букв – материал уплотняющих поверхностей.

Типы арматуры обозначаются следующим образом:

• 10, 11 – спускной и трубопроводный краны; • 12 –указатель уровня жидкости; • 13, 14, 15 – запорный, 22,24 – отсечной, 16 – обратный, 17 – предохранительный, 20 – перепускной, 23 – распределительный, 25, 26 – регулирующий, 27 – смесительный клапаны; • 19 – затвор; • 21, 18 – регулятор давления; • 30,31 – задвижка, 33 – шланговая задвижка; • 32 – поворотный затвор; • 40 – элеватор; • 45 – отводчик конденсата.

Материал корпуса обозначают следующими буквами:

• нж – нержавеющая, с – обычная, лс – легированная сталь; • ч – обычный, вч – высокопрочный, кч – ковкий чугун; • ск – стекло; • а – алюминий; • тн – титан; • Б – бронза, латунь; • п – пластик; • к – фарфор; • вп – винипласт; • мн – монель-металл.

Материалы уплотнительных поверхностей имеют следующие обозначения:

• мн – монель-металл; • бр – бронза, латунь; • нт – нитрированная, нж – нержавеющая сталь; • ст – стеллит; • бт – баббит; • к – кожа; • р – резина; • ср – сормайт; • э – эбонит; • п – пластик; • фт – фторопласт; • вп – винипласт.

Тип привода обозначают следующими цифрами:

• 0 – дистанционной управление; • 3 –ручной с червячной, 4 – с зубчатой, 5 – с конической передачей; • 6 – пневматический; • 8 – электромагнитный; • 7 – гидравлический; • 9 — электрический.

К примеру, обозначение 30ч39р расшифровывается, как задвижка чугунная 39-ой модели с резиновым уплотнителем, а обозначение 16ч6п – клапан обратный, чугунный 6-ой модели с пластиковыми уплотнительными поверхностями.

Какой цвет наносят и почему

Маркировка не единственное условие при изготовлении и использовании задвижек. Корпус и крышка окрашивается в конкретный цвет. Он зависит от разновидности металла, используемого при изготовлении арматуры (Приложение «Е»):

1. Ковкий и высокопрочный чугун – черный.
2. Углеродистая сталь – серый.
3. Легированная сталь – синий.
4. Высоколегированная сталь, жаростойкие и жаропрочные сплавы – голубой.

Рис. 5. Покраска задвижек При покраске трубопроводной арматуры для газопроводной магистрали нужно руководствоваться ГОСТом Р 56001-2014.

При покраске задвижек для магистральных нефтепроводов нужно учитывать предписания ГОСТа Р 55020-2012.

Изменить цвет окраски завод-изготовитель вправе по требованию заказчика. Также возможна поставка неокрашенной продукции. Однако корпус и крышка каждого изделия грунтуется особым составом.

На заметку! Места маркировки задвижки нельзя заливать краской. Нанесенные знаки должны быть различимы после всех видов обработки изделия.

Стандарты ЦКБА

Центральное бюро выработало собственные стандарты – ЦКБА 023-2015 и ЦКБА 036-2017. Первый документ определяет правила условного описания и регистрации таблицы фигур. Производитель не может наладить массовый выпуск запорной продукции собственной разработки без разрешения ЦКБ. Зарегистрированную таблицу фигур в бюро может использовать любой другой производитель. Единственное требование – завод-изготовитель должен в конце таблицы указывать букву «М», «М1» и т. д. Новая таблица фигур подлежит повторной регистрации в ЦКБ.

Второй документ служит справочным материалом для описания арматуры и приводов к ней по КД и таблицам фигур, прошедшим регистрацию в бюро. Стандарт включает полный список изделий, с их условным описанием и номерами нормативных актов на изготовление продукции. Документ оформлен в виде таблиц. Они содержат:

• мини-описание изделия;
• обозначение согласно таблицам (1, 2, 3);
• номинальное давление (кГс/см²) и диаметр (DN);
• описание изделий по КД;
• ТУ или ГОСТ на производство и поставку;
• чертежи для каждой таблицы.

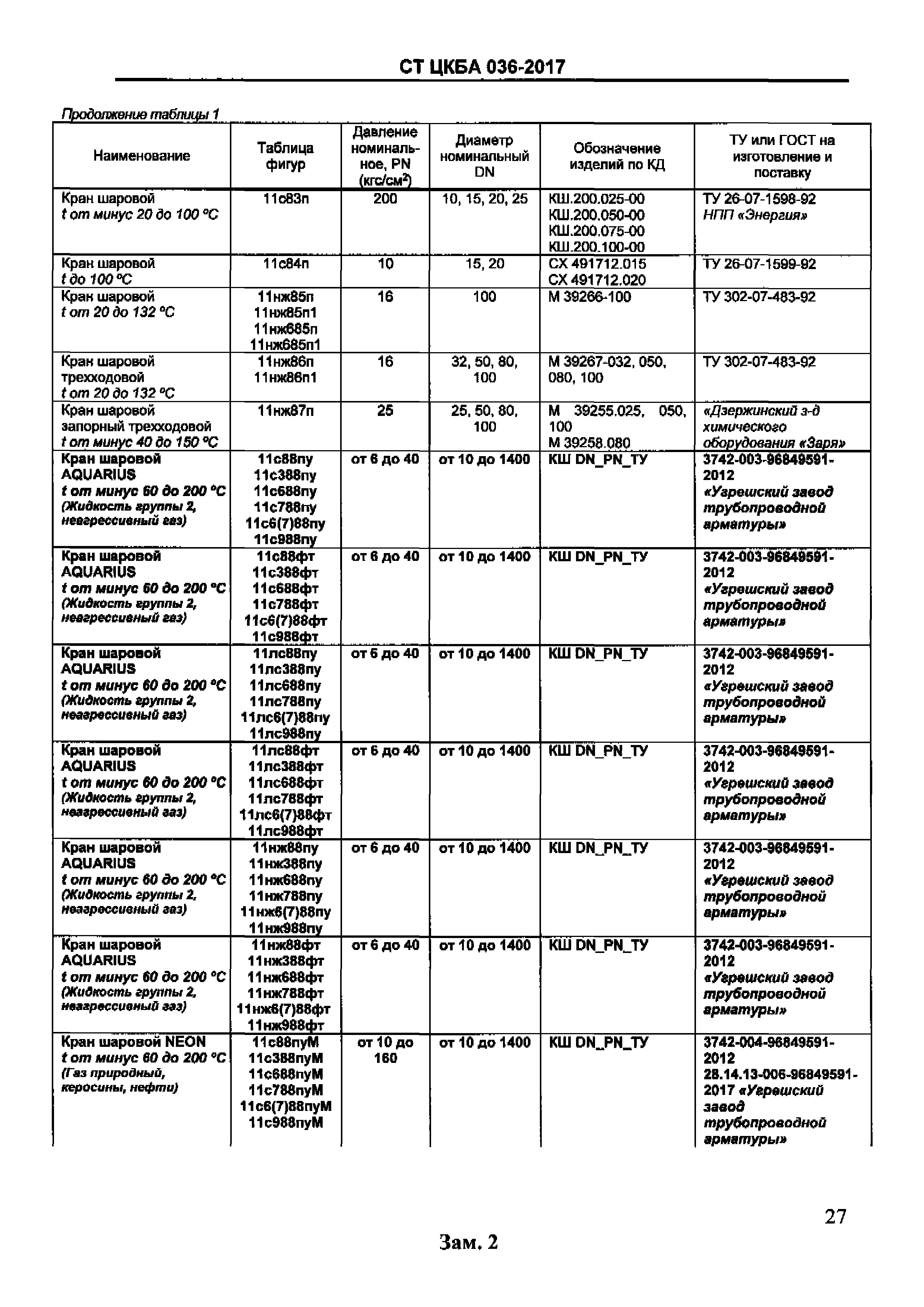

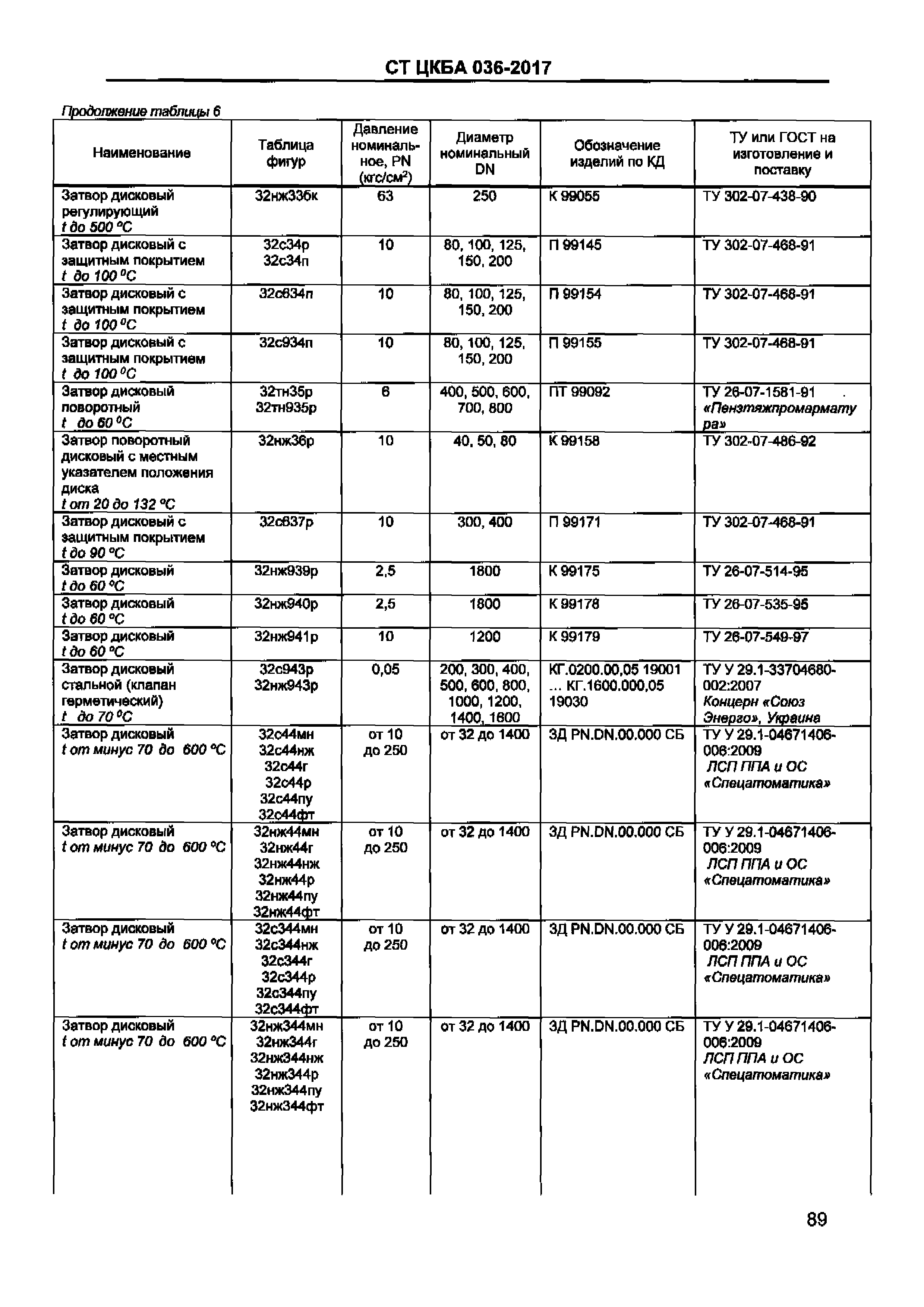

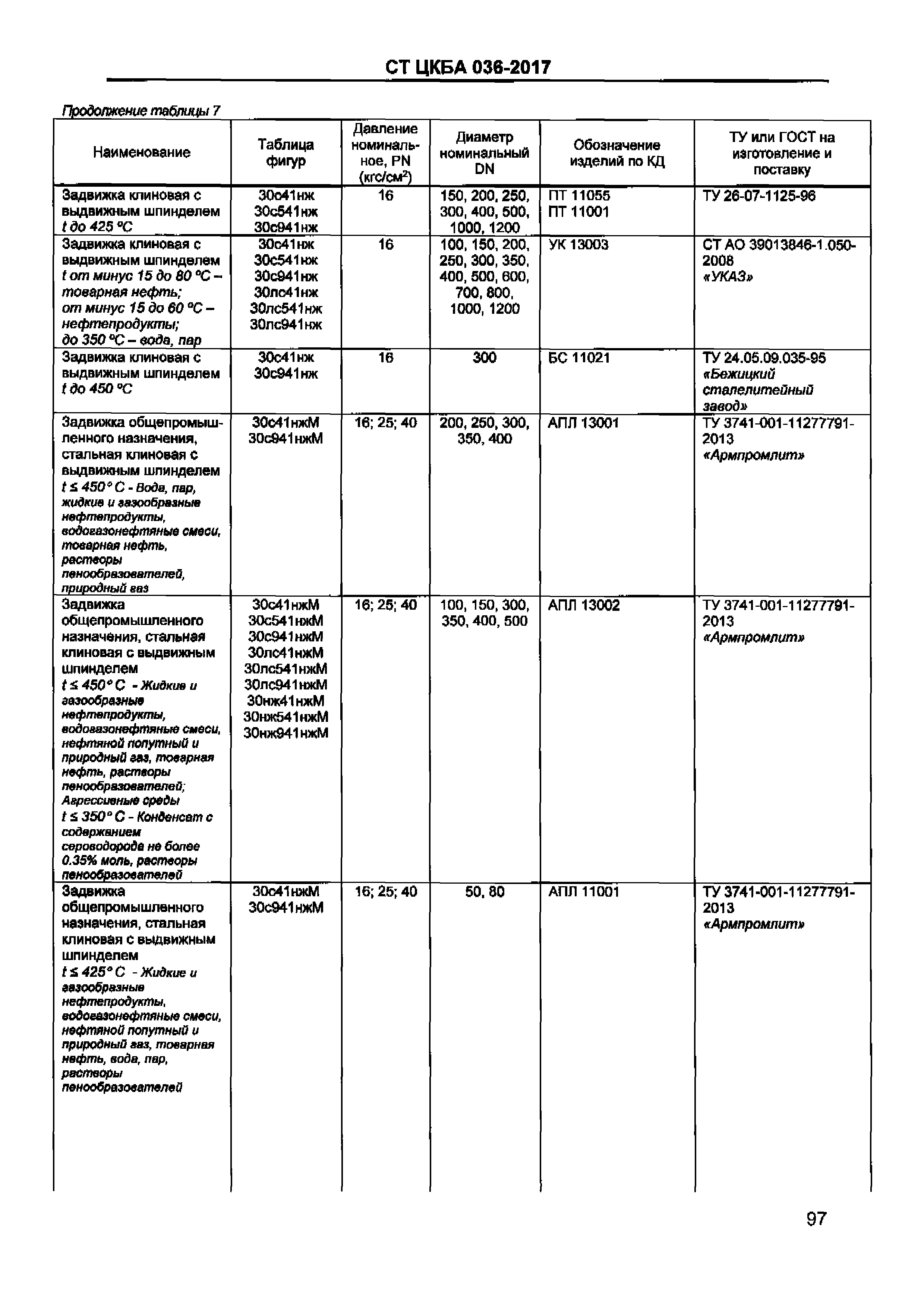

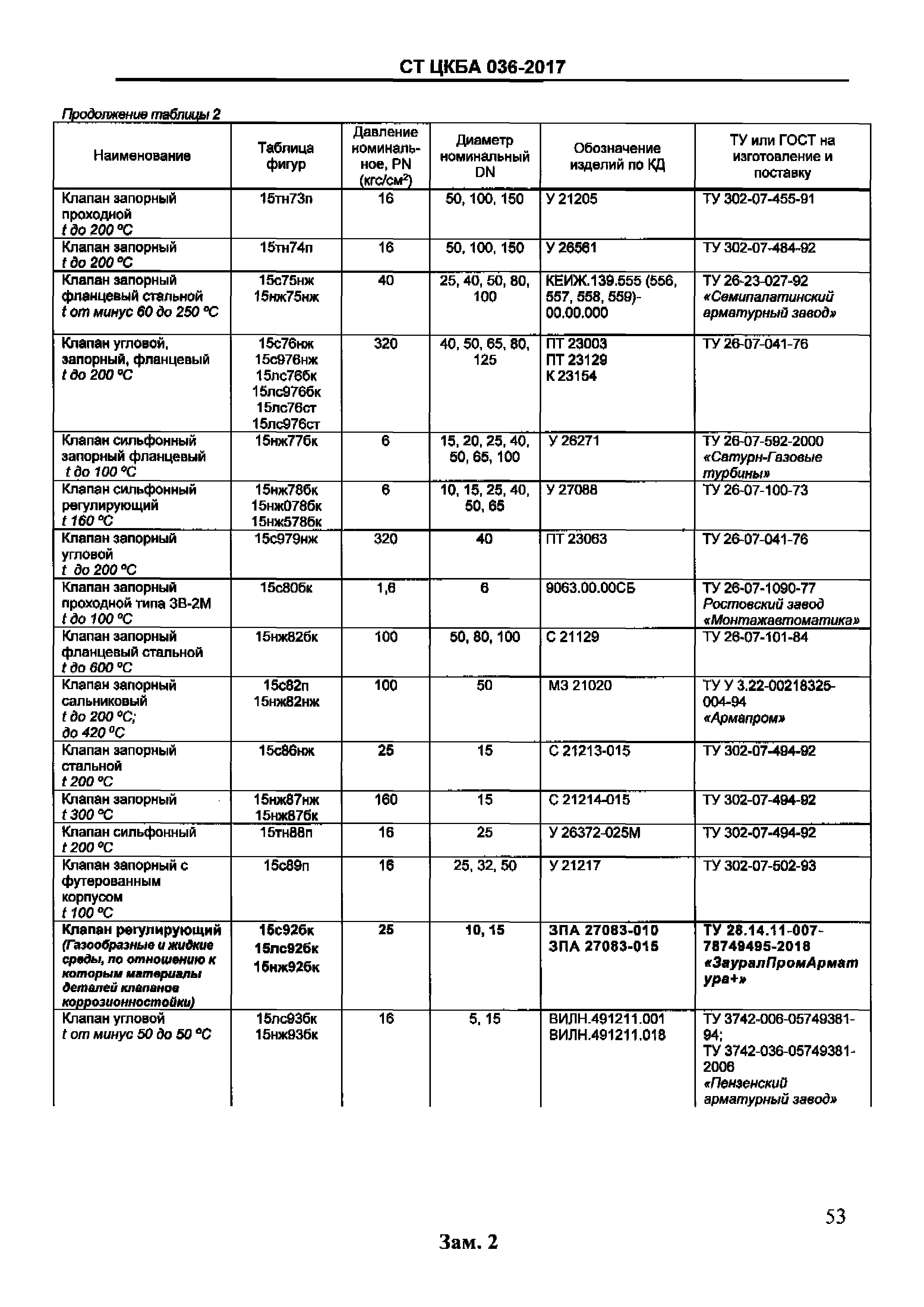

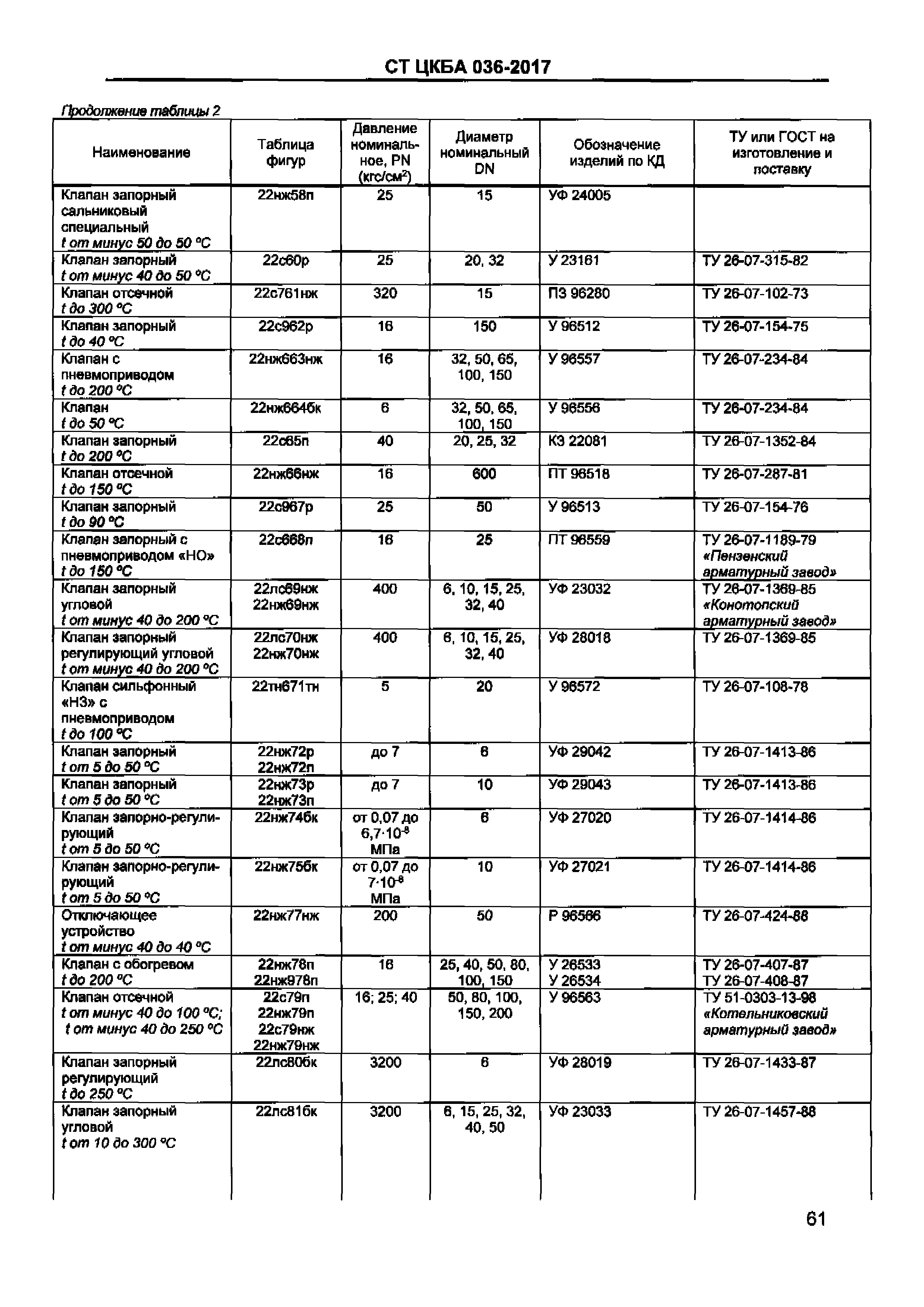

Рис. 2. Таблица фигур

Каждая новая модель выпущенной арматуры заносится в стандарт ЦКБА 036-2017. При этом обязательно указывается используемая таблица фигур. Порядок получения разрешения:

1. Производитель подает в бюро заявку на регистрацию выпущенной продукции. Она должна содержать технические параметры запорной арматуры, номер документа (ТУ), на основании которого происходило изготовление изделия.
2. Сотрудники бюро проверяют пакет документов. Иногда работники ЦКБ посещают цех, осматривают линию производства и сборки задвижек.
3. Производится регистрация продукции в справочнике ЦКБ.

Образец заявки на регистрацию можно найти в СТ ЦКБА 036-2017.

Литература

• Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — М.: ЛКИ, 2008. — 368 с.
• Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А. И. Гошко — М.: Мелго, 2007. —376 с.
• Трубопроводная арматура. Исследования. Производство. Ремонт. С. В. Сейнов — М.: Машиностроение, 2002. — 392 с.
• Справочник «Промышленное газовое оборудование» / Издание 6-е, переработанное и дополненное. Под редакцией Е. А. Карякина, — Научно-исследовательский центр промышленного газового оборудования «Газовик», 2013—170 — 326 с.
• Арматура предохранительная. Выбор, установка и расчет. Асеев О. И. — М.: Инфра-Инженерия, 2018; ISBN 978—0

Типы трубопроводной арматуры

Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:

• задвижка;
• заслонка (дисковый затвор);
• вентиль (клапан);
• кран.

Задвижка — трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек — клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.

Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем.  Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.

Трубопроводная задвижка

Вентиль — арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.

В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.

Заслонка — арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты  и более обширную сферу использования — данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.

Кран — наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.

Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.

В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.

Кран — оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.

Классификация задвижек

Классификация задвижек осуществляется согласно следующим параметрам:

1. Форма затвора. Выделяют задвижки:

• клиновые. В качестве запорного элемента здесь используется клин, выполненный из жесткого упругого материала. Данный тип задвижек способен эффективно противостоять значительным нагрузкам;
• параллельные. Запорный элемент выглядит как два диска. В процессе перекрытия трубопровода диски прижимаются к «седлам»;
• шиберные. По конструкции похожи на клиновые. Только здесь существует возможность разрезания твердых частиц, присутствующих в транспортируемой среде. Широко используются шиберные задвижки в нефтегазовых трубопроводах;
• шланговые. Главной отличительной особенностью шланговых задвижек является наличие эластичного шланга, расположенного внутри и изолирующего рабочую среду от деталей и корпуса задвижки. Основная сфера применения — трубопроводы, транспортирующие агрессивные и пастообразные среды.

• Материал корпуса. Исходя из этого параметра, сегодня выделяют следующие разновидности задвижек:
• чугунные. Благодаря сравнительно низкой цене и высокой ремонтопригодности весьма популярными чугунные задвижки стали в сфере жилищно–коммунального хозяйства;
• стальные. Ввиду прекрасных механических показателей и термической устойчивости стальные модели нашли широкое применение в трубопроводах, эксплуатируемых в условиях повышенных значений температуры и давления;
• нержавеющие. Основная сфера применения нержавеющих задвижек — трубопроводы, предназначенные для транспортировки очищенной питьевой воды, агрессивных агентов. Также широко востребованы такие изделия в фармакологической и пищевой отраслях.

Тип крепления. Существуют задвижки фланцевые, муфтовые и прикрепляемые посредством сварки.
Тип управления. Бывают задвижки, управляемые вручную и посредством приводов — электрических, гидравлических и пневматических.

Какой еще может быть трубопроводная арматура

Существует также ряд других признаков, по которым классифицируют трубопроводную арматуру:

По назначению и области применения.

Это наиболее обширная классификация оборудования для трубопроводных систем. В зависимости от характерных эксплуатационных признаков различают вакуумную, криогенную, отсечную (с коротким временным промежутком срабатывания) и другие варианты арматуры. Оборудование для трубопроводных систем может различаться также по месту монтажа или по наличию специальных опций (устройства с подогревом).

К наиболее значимым признакам, которые используются для классификации арматуры, можно отнести ее предназначение (контролирующие, противопомпажные, редукционные трубопроводные устройства и др.).

Продажа трубопроводной арматуры востребована в разных отраслях. В зависимости от сферы применения к таким устройствам могут предъявляться различные требования. Так, арматура для трубопроводных систем по транспортировке газа должна обеспечивать высокий уровень герметизации (это требование определяется взрывоопасностью и горючестью рабочей газообразной среды). Арматурные устройства, используемые в трубопроводных сетях для транспортировки нефти и продуктов нефтепереработки, должны иметь высокие антикоррозийные показатели. Это определяется агрессивностью рабочих средств, которые используются в нефтехимической отрасли.

По присоединению к трубопроводу.

В зависимости от способа монтажа различают устройства фланцевого, бесфланцевого или межфланцевого типа (последний вид монтируется посредине фланцев трубопроводной сети). Для муфтовых устройств характерным признаком является наличие внутренних резьб и соединительных патрубков. Одним из элементов трубопроводной арматуры, которая устанавливается с помощью сваривания, также является наличие специальных присоединительных патрубков для сваривания с трубопроводной сетью. Штуцерная арматура названа по основному признаку – присоединительным штуцерам.

По конструкции и формообразованию корпуса.

В зависимости от расположения соединительных патрубков трубопроводной арматуры можно выделить устройства проходного типа (соединительные элементы имеют параллельные оси) и угловое оборудование. В свою очередь проходная арматура также может быть классифицирована на несколько разновидностей. Это неполнопроходные (сечение прохода меньше сечения соединительного патрубка на входе арматуры) и полнопроходные устройства (сечение прохода больше или равно сечению соединительного патрубка на входе арматуры). В зависимости от способа сборки арматурные трубопроводные изделия могут быть литыми, сварными, штампованными, штампосварными, литоштампосварными и т. д.

По типу уплотнений.

Если у устройства есть специальные сальниковые уплотнения, которые обеспечивают необходимую герметичность рабочих элементов, то это служит признаком сальниковой арматуры для трубопроводных систем. При отсутствии такого уплотнителя говорят о бессальниковых устройствах (изделия мембранного и сильфонного типа).

К регулирующему и запорному трубопроводному оборудованию предъявляется достаточно обширный перечень требований, что приводит к широкому разнообразию конструкций арматуры. В некоторых случаях такие требования могут даже конфликтовать друг с другом, поэтому при выборе трубопроводного оборудования необходимо четко руководствоваться существующими классификациями.

Основные характеристики

Повышенные требования предъявляются к продукции, которая относится к категории газовых клапанов, обратных клапанов или запорной арматуре, так как она постоянно контактирует с агрессивной рабочей средой, которая непрерывно движется внутри установленной системы. Все основные нормы и требования приведены в ГОСТе №95-44-93. Именно их придерживаются все отечественные производители в процессе изготовления собственной продукции.

Зачастую в качестве основного материала используется углеродистая сталь, которая характеризуется как качественный материал стойкий к проявлениям коррозии. Также может использоваться кованый чугун, бронза или латунь (с точки зрения стоимости они более доступны). Герметичность продукции проверяется еще на стадии ее изготовления, после чего в соответствии с существующими нормами и стандартами, ей будет присвоен определенный класс герметичности.

Какие обозначения наносить на корпус изделия, регламентирует ГОСТ №27-85-70. В маркировке должна содержаться такая информация:

1. основной материал;
2. производитель;
3. диаметр;
4. давление;
5. направление движения.

Типы трубопроводной арматуры

Несмотря на многообразие видов устройств, относящихся к арматуре трубопроводных систем, специалисты выделяют их четыре основных типа. Отнесение арматуры к тому или иному типу осуществляется с учетом конструкционных особенностей оборудования. Они могут выражаться в направленности движения запирающего/регулирующего элемента по отношению к направлению перемещения транспортируемого вещества.

• Задвижка

  отличается перпендикулярным движением запирающего/регулирующего элемента относительно оси движения жидкости или газа по трубопроводной системе.

• Клапан

  – это тип устройств с запирающим/регулирующим элементом, который может перемещаться параллельно оси движения, транспортируемого по трубопроводной системе вещества. Специалисты рекомендуют избегать названия «вентиль» в отношении арматуры этого типа, так этот термин может иметь несколько неоднозначных трактовок.

• В кране запирающий/регулирующий элемент

  вращается вокруг своей оси, совершая при этом поступательные перемещения. Рабочий элемент оборудования кранового типа имеет форму тела вращения и может перемещаться под разным углом к направлению оси перемещения рабочей среды.

• В дисковом затворе запирающий/регулирующий элемент

  совершает вращение вокруг оси, расположенной под определенным углом к оси направления потока вещества, которое транспортируется по трубопроводной системе. Отличие арматуры этого типа заключается в рабочем элементе, имеющем форму диска.

Все вышеперечисленные типы арматуры могут быть структурированы по отдельным составляющим. К примеру, по форме седел и затворов различают клиновые и параллельные задвижки (они имеют выдвижной либо невыдвижной шток/шпиндель).

В зависимости от формы, которую имеют затворы, трубопроводная арматура типа клапана также разделяется на несколько разновидностей. Существуют затворы тарельчатые и игольчатые (имеют конусную форму). Встречаются также одно- или двухседельные клапаны.

Трубопроводная арматура типа крана по форме рабочего элемента может быть конусной, шаровой и цилиндрической.

Разные типы арматуры имеют свои преимущественные характеристики и определенные недочеты. В зависимости от таких характеристик устройства арматура каждого типа имеет свою сферу применения.

Для устройств типа задвижки отличительными параметрами являются:

• значительная строительная высота (расстояние от горизонтальной оси трубопроводной системы до верха шпинделя (штока/привода) в состоянии полного открытия устройства);
• малая строительная длина (расстояние от одной наружной торцевой присоединительной плоскости до другой);
• малое гидравлическое сопротивление;
• значительное усилие на привод затвора;
• медленное срабатывание;
• повышенный износ поверхности седел при использовании в трубопроводах, транспортирующих жидкости с высоким уровнем загрязнения.

Нужно отметить, что задвижки более предпочтительны при использовании в качестве запорной арматуры.

Наиболее распространенным типом трубопроводной арматуры являются клапаны. Их отличительные характеристики выглядят следующим образом:

• небольшая строительная высота;
• значительная строительная длина;
• быстрое срабатывание;
• большое гидравлическое сопротивление с высоким уровнем герметизации.

Клапаны используют во многих устройствах регулирующего вида.

В арматуре кранового типа сочетаются характеристики присущие клапанам (строительная высота и скорость срабатывания) и задвижкам (небольшая строительная длина).

Для дисковых затворов характерными признаками являются:

• небольшая строительная высота;
• малая строительная длина;
• небольшое усилие на затворный привод;
• быстрое срабатывание;
• невысокие параметры гидравлического сопротивления.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

• краны;
• вентили (клапаны);
• задвижки;
• заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

• корпус;
• запорный элемент;
• рукоять;
• набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

• типу запорного элемента;
• методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

• шар. В соответствие с этим кран носит название шаровой (рисунок выше);
• конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

• фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
• методом сварки.

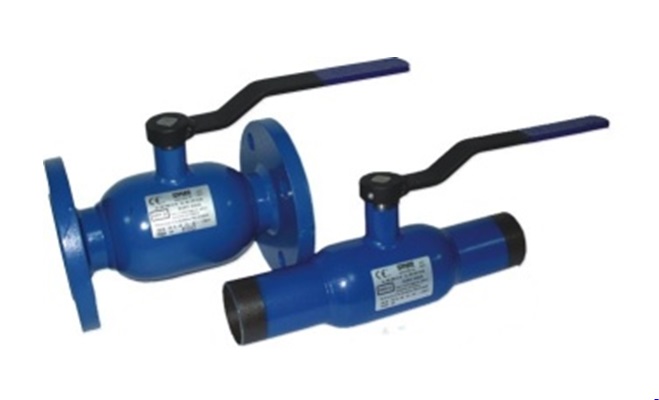

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

• диаметр условного прохода (DN);
• условное давление, на которое рассчитано устройство (РN);
• материал, примененный для изготовления крана;
• предприятие-изготовитель;
• дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

• маховиком (ручное управление);
• электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

• условное обозначение модели устройства;
• проход;
• обозначение типа присоединения к трубопроводу;
• давление;
• материал исполнения;
• климатическое исполнение;
• документ, на основании которого вентиль изготовлен.

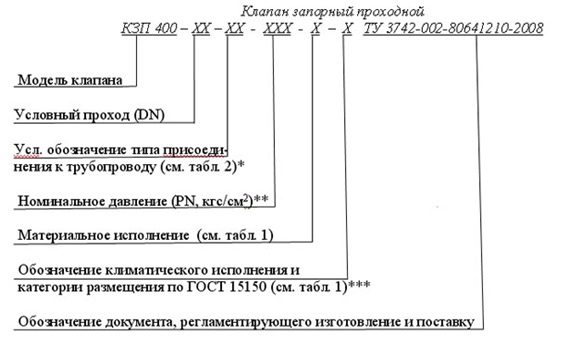

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

• простота обслуживания и конструкции;
• небольшие размеры;
• малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

• стали;
• чугуна;
• цветных металлов и сплавов из них.

Управление задвижками происходит:

• ручным способом (вращением рукояти);
• электроприводом;
• гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

• вид и наименование устройства;
• условный рабочий диаметр;
• максимальное давление в системе;
• тип привода;
• положение устройства в рабочем состоянии;
• категорию размещения;
• климатическое исполнение;
• тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

• маховиком, приводящим в действие ось вращения (ручное управление);
• гидроприводом;
• электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

• методом сварки;
• фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Таблицы фигур трубопроводной арматуры

Таблица 1. Условные обозначения типов арматуры

Тип арматуры	Условное обозначение
Кран (пробно-спускной)	10
Кран (для трубопровода)	11, с 51 по 59
Запорное устройство указателя уровня	12
Клапан запорный	13, 14, 15
Клапан обратный (подъемный или приёмный с сеткой)	16
Клапан предохранительный	17, 28
Регулятор давления	18, 21
Затвор обратный	19
Клапан перепускной	20
Клапан отсечной	22, 24, с 60 по 69
Клапан распределительный	23
Клапан регулирующий	25, 26, с 70 по 79
Клапан смесительный	27
Задвижка	30, 31, с 80 по 89
Затвор поворотный дисковый	32, 92
Задвижка шланговая	33
Элеватор (инжектор)	40
Конденсатоотводчик	45
Фильтр	46
Блок предохранительных клапанов	50

Таблица 2. Обозначение материалов корпуса

Материал корпуса	Условное обозначение
Углеродистая сталь	с
Легированная сталь	лс
Коррозионностойкая (нержавеющая) сталь	нж
Серый чугун	ч
Ковкий чугун	кч
Высокопрочный чугун	вч
Латунь, бронза	Б
Алюминий	а
Монель-металл	мн
Пластмассы	п
Винипласт	вп
Керамика, фарфор	к
Титановый сплав	тн
Стекло	ск

Таблица 3. Обозначение типов приводов

Привод	Условное обозначение
Под дистанционное управление
Механический с червячной передачей	3
Мех. с цилиндрической зубчатой передачей	4
Мех. с конической передачей	5
Пневматический	6
Гидравлический	7
Пневмогидравлический	6(7)
Электромагнитный	8
Электрический	9
Электрогидравлический	9(7)

Таблица 4. Условное обозначение уплотнений

Материал уплотнительных поверхностей	Условное обозначение
Латунь, бронза	бр
Монель-металл	мн
Металл с покрытием	мп
Корозионностойкая (нержавеющая) сталь	нж
Нитрированная сталь	нт
Баббит	бт
Стеллит	ст
Сормайт	ср
Кожа	к
Графит	г
Эбонит	э
Резина и другие эластомеры	р
Полиуретан	пу
Пластмассы	п
Винипласт	вп
Фторопласт и его модификации	фт

Устройства без вставных или наплавленных колец, то есть с уплотнительными поверхностями, выточенными прямо на корпусе или запорном элементе, обозначаются с буквами «бк» (без колец).

Таблица 5. Внутреннее покрытие корпуса

Способ нанесения покрытия внутри корпуса	Условное обозначение
Резина (гуммирование)	гм
Эмаль (эмалирование)	эм
Свинец (свинцевание)	св
Футерование пластмассой	п
Футерование наиритом	н
Фторопласт	фт
Керамика	кр

Таблица 6. Условные сокращения рабочей среды

Рабочая среда	Условное обозначение
Агрессивные среды	аг
Азот	аз
Аммиак	ам
Ацетилен	ац
Воздух	вз
Воздушно-кислородная смесь	вз-кд
Газы, газообразные среды	г
Жидкости, жидкие среды	ж
Кислород	кд
Масло, масло с растворителями	мс
Природный или попутный нефтяной газ	нг
Нефтепродукты, дизельное топливо, керосин, бензин	нп
Нефтегазовая смесь	нф-нг
Пар	п
Нейтральные	н
Неагрессивные	наг
Вода	вд
Сероводород	с
Углекислота	ук

Для трубопроводной арматуры с электроприводами во взрывозащищенном исполнении в конце условного обозначения добавляют букву «Б» (например, 30с941нжБ), а в тропическом исполнении — букву «Т» (30с941нжТ).

Вместе со стандартом ЦКБА могут использоваться другие маркировки, образованные из названия запорного устройства, например: КШ-16/50 — кран шаровый с рабочим давлением 16 бар и условным диаметром 50 мм. Также в коде может быть прописана буква, которая указывает на завод производитель.

Маркировка советской арматуры, которая используется в нефтеперерабатывающей и нефтедобывающей отрасли, состоит из букв и цифр. Буквы обозначают тип арматуры, цифры — характеристики изделия, например, ЗКЛ-200-16 — задвижка клиновая литая с диаметром Ду 200 мм и максимальным рабочим давленим 16 бар.

Предохранительная арматура

Предохранительная арматура ─ предназначена для защиты оборудования от аварийного превышения давления или иных параметров рабочей среды посредством автоматического сброса ее избытка. Пожалуй, одним из самых ярких примеров предохранительной арматуры является предохранительный клапан на паровом котле.
Предохранительная арматура вносит весомый вклад в обеспечение безотказной работы и общей надежности систем трубопроводного транспорта, промышленных и энергетических установок. Она сводит на нет последствия выхода параметров рабочей среды за границы допустимого, по какой бы причине они не происходили: поломка оборудования, ошибка обслуживающего персонала, внутренние физические процессы или воздействие сторонних факторов.

Классификация арматуры

Каталог изделий, которые относят к арматурной продукции, включает:

• водоразборные краны;
• смесители;
• клапаны (поплавковые);
• специальные приспособления для помещений узкого назначения (лечебные заведения).

Базовой функцией крановых элементов является подача воды одной температуры (на холодный и горячий пуск ставится по крану). По назначению они делятся на поливочные, лабораторные, туалетные, банные, смывные и пожарные.

Смесители применяют для расширения функционала трубопровода. Они имеют 2 подводки (для горячего + холодного потока) и позволяют регулировать объем подаваемого ресурса, расход, термические характеристики среды. В зависимости от способа монтажа смесители могут быть настенными или настольными. По комплектации – на гибком шланге и со стационарной сеткой (душевой). По назначению их делят на элементы для моек, ванн, умывальников и т. д.

Поплавковый клапан позволяет регулировать уровень наполнения установленного резервуара. При достижении уровня воды заданной отметки клапан срабатывает, и подача прекращается.
