Как устроены и где применяются насосы с магнитной муфтой?

Виды муфт ЭТМ

Условно муфты ЭТМ можно разделить на три группы:

• Зубчатые. Вращение в данном случае передается с помощью двух колец зубчатого типа, соединение и разъединение которых происходит с помощью генерируемого катушкой магнитного поля. Такие устройства могут использоваться в любых условиях.
• Многодисковые. Крутящий момент в таких устройства передается через пакет дисков. Для корректной работы таких муфт необходимо регулярно осуществлять их смазку.
• Однодисковые. Предназначены для работы в сухой среде.

В свою очередь, зубчатые муфты делятся на:

• устройства с постоянным током;
• с токосъемными кольцами;
• разъединяющие с закрепленным корпусом катушки;
• разъединяющие с токосъемным кольцом и пружиной;

Многодисковые устройства имеют следующую классификацию:

• с токосъемным кольцом;
• с закрепленным корпусом.

Также имеются и другие классификации. Все устройства подразделяются на несколько видов в зависимости от следующих параметров:

• принцип вращения;
• конструкция ротора;
• способ подачи питания;
• способ охлаждения;
• тип исполнения.

Чтобы электромагнитная муфта эффективно справлялась с поставленными перед ней задачами, следует расположить ее горизонтально в месте, защищенном от воды и эмульсии. Окружающая среда не должна быть взрывоопасной. В ней не должно содержаться концентрированных газов, агрессивных паров, жидкостей и токопроводящей пыли. Качественное устройство должно оставаться стойким к морозам и высокой относительной влажности воздуха. Его транспортировка должна осуществляться в специальной таре.

Узел электромагнитного сцепления

Применение механических коробок передач остается актуальным решением, используемым и в современных автомобилях. Однако, управление трансмиссией данного типа требует наличия определенного опыта. Вот почему ряд фирм предлагают различные методы, позволяющие автоматически управлять если не самой коробкой, то хотя бы узлом сцепления.

В автомобилях малого класса может применяться так называемое «порошковое» сцепление. Принцип работы подобных устройств основан на том, что наполнитель, состоящий из гранул ферромагнитного порошка, под воздействием магнитного поля меняет свою вязкость. Вместо сухого порошка, состоящего из отдельных гранул, может применяться другой наполнитель – магнитореологическая жидкость (MRF). Она состоит из микрочастиц, изготовленных из магнитного сплава, и жидкой основы. При наличии магнитного поля частицы выстраиваются в прочные цепочки, и вязкость смеси многократно возрастает.

Конструкция узла

На рисунке, приведенном ниже, цифрой «1» обозначен маховик ДВС, цифрой «2» – ведомый диск, соединенный с валом МКПП. Зазор «Б» остается пустым, тогда как зазор «А» заполняют магнитным порошком. Постоянное магнитное поле создается при помощи соленоида «3», величину тока через который можно регулировать. Когда сила тока минимальна, трение между маховиком и ведомым диском почти отсутствует. Ситуация меняется, как только через соленоид начинают пропускать ток, что вызывает появление магнитного поля в зазоре «A».

Недостатки порошкового сцепления

Заменить узел механического сцепления электромагнитным блоком теоретически можно всегда. Что и было сделано в автомобилях ЗАЗ-968, предназначенных для инвалидов. Но оказалось, что ферромагнитный порошок очень редко выдерживает 30 000 километров пробега, как положено согласно теории. В автомобилях ЗАЗ-968М, появившихся позднее, электромагнитное сцепление уже не использовалось. Вместо этого было решено устанавливать электромагнитный привод стандартного механического сцепления.

Область использования

Устройство получило очень большое применение, так как обеспечивает соединение определенных компонентов и их разграничения если понадобится. Область использования следующая:

1. Машины и остальные ТС имеют узлы, которые снабжены электромагнитной муфтой.
2. В наши дни очень часто устройство монтируется в станки с программным обеспечением. Связывают это с тем, что к их работе предъявляют требования по большой точности работы.
3. Было разработано несколько типов разных устройств, которые выступают в качестве промежуточного элемента. Использовать муфты могут для достижения очень разнообразных целей, например, защиты устройства от перегревания путем выключения привода при срабатывании датчика.

В общем необходимо заявить, что применение электротока для генерации сигнала дает возможность значительно увеличить область использования устройства. Это связано с возможность передачи сигнала от самых разных датчиков.

Напоследок напомним, что электромагнитные муфты выпускают очень разные организации

Рекомендуется уделять внимание продукции исключительно ведущих производителей, так как заявленные параметры соответствуют настоящим. Во время изготовления используют очень разные материалы, уделяют внимание защите от влияния внешней среды. Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы электромуфты газель

Когда перестал крутить вентилятор радиатора не нужно сразу же бежать в магазин за покупкой нового, нужно определить причину неисправности, возможно ее можно легко устранить, а может быть виноват вовсе и не сам вентилятор. Как проверить электромагнитную муфту автомобиля BJ1044 читайте инструкцию.

Чтобы проверить работоспособность муфты необходимо подключить провод к плюсу и замкнуть на проводе, который выходит с помпы, то есть при замыкании и размыкании цепи должен произойти щелчок электромагнита, это и будет означать, что помпа в рабочем состоянии.

Тоже самое касается проверки старой помпы, в этом случае нужно корпус замкнуть на минус, а провод на плюс, если ничего не клацает, то это значит, что электромуфта не работает.

Далее представлена схема включения и управления электромуфтой.

Серый с черной полосой – штатная проводка (минус), жёлтый – питание реле включения электромуфты

Параметры электромагнитной муфты насоса ЗМЗ-405:

1. Напряжение питания – 10,8 – 15 В.
2. Электрическая мощность потребления – не более 50 Вт.
3. Передаваемый крутящий момент при напряжении 12В – не менее 20 Нм (2 кг/см).
4. Минимальное напряжения срабатывания – 10 В.
5. Минимальное напряжение при передаваемом крутящем моменте – не менее 11 Нм (1,1 кгс/м).
6. Зазор между шкивом и ведомым диском 0,2 – 0,5 мм.

Порядок проверки электромагнитной муфты включения вентилятора:

1. Перед началом проверки работоспособности электромагнитной муфты включения вентилятора проверить работоспособность датчика включения, демонтировав его и проверив его на температуру включения (78±20 °С).
2. Проверить подсоединение проводов всех элементов муфты.
3. Прогреть двигатель до рабочих температур и с помощью тахометра, установленного на шкив вентилятора и вентилятор определить момент включения вентилятора. При отсутствии тахометра момент включения можно определить с помощью органов слуха: шум вентилятора резко возрастает в момент включения муфты, при этом необходимо контролировать температуру двигателя и не допускать перегрева двигателя.
4. Для проверки работоспособности самой муфты необходимо проделать следующее:

• отсоединить зеленый провод, идущий от катушки муфты к датчику включения муфты;
• подсоединить к зеленому проводу питающий провод (24 В) и подать на него напряжение;
• проверить блокировку муфты попыткой провернуть вентилятор – вентилятор должен быть заблокирован.

1. При обнаружении неисправности катушки муфты заменить муфту в сборе с водяным насосом.
2. По окончании проверки надежно соединить все разъемы, проверить укладку проводов для исключения случаев обрыва.

Проверка электромуфты газели

Если электромагнит не сработал и цепь замкнуло, то можно попробовать принудительно подтолкнуть ведомый диск в сторону шкива. Щелчок при работе электромагнита будет свидетельствовать о существенном зазоре между шкивом и диском, поэтому нужно отрегулировать зазор методом отжима лапок упора до рабочей величины примерно 0.3 – 0.5 мм.

В том случае, если муфта не сработает и произойдет принудительное движение диска в сторону шкива, то это будет говорить о неисправности катушки, в этом случае электрическую муфту требуется заменить.

Важным элементом различных конструкций можно назвать муфту. Современные технологические возможности позволили получить более сложные устройства, которые характеризуются более привлекательными эксплуатационными характеристиками. Электромагнитные муфты можно назвать современным предложением. Они устанавливаются на современных автомобилях и многих других устройствах. Довольно сложная конструкция и непростой принцип действия определяет то, что нужно четко разбираться в подобном устройстве для обеспечения его качественного обслуживания. Рассмотрим все особенности данного вопроса подробнее.

Особенности эксплуатации полноприводного автомобиля Renault/Nissan

• В режиме 2WD напряжение на муфту не подается ни при каких режимах движения.
• Недопустима установки сзади колес меньшего наружного диаметра. В противном случае не будет происходить подключение задней оси вплоть до значительной пробуксовки колес передней.
• Вне зависимости от включенного режима управления трансмиссией все валы, все редукторы, все пары шестерен в части трансмиссии от коробки передач и до задних колес автомобиля всегда вращаются. Так что значительной экономии топлива в режиме 2WD на хороших дорогах ожидать не следует. И, тем не менее, самый правильный режим летом на шоссе — 2WD.
• Эксплуатация автомобиля с заблокированной муфтой на асфальте вызовет ее нагрев и износ, а также перерасход топлива, износ шин и трансмиссии. По инструкции Дастер блокирует муфту до 80 км/ч. Ниссан Икс-Трейл — до 40 км/ч. После превышения порога система переходит в режим AUTO.
• При буксировке прицепа следует повышать давление в задних колесах, чтобы получить хотя бы небольшой крутящий момент на них в режиме AUTO.

Электромуфта — как она работает?

Важным элементом внутренней конструкции автомобиля является муфта. Техника сегодня не стоит на месте, поэтому в разных моделях авто могут быть установлены разные элементы. Необходимо четко разобраться в вопросе об электромуфтах — о чем-то малоизвестном.

Что такое электромуфта?

Муфта электромагнитная — это устройство, предназначенное для соединения и разъединения пары основных валов или же вала и детали, которая свободно на нем сидит. Сфер применения у электромагнитной муфты очень много. Кроме использования в конструкции транспортных средств, подобные устройства широко используются в тепловозах, устанавливаются в станках для резки металла и схожих устройствах. Но вот в разных механизмах используются и разные виды муфт. Даже в камазе и в газели установлены муфты разного вида.

Выделены следующие разновидности электромагнитных муфт:

— конусная и дисковая фрикционные электромуфты;

— зубчатая электромуфта (зубцы расположены на торцевой поверхности муфты);

— порошковая или жидкостная электромуфта (магнитопроводящий люфт между частями муфты наполнен порошкообразной смесью с жидкой консистенцией, содержащей ферримагнитный порошок).

Классификация электромуфт

Классификацию будем рассматривать исходя из той области, где применяется то или иное устройство.

Муфты электромагнитные ЭТМ

Это приспособление призвано защищать механизмы и устройства от импульсных перегрузок. Подобная муфта обеспечивает небольшие потери на холостом ходу. Это крайне благоприятно влияет на тепловой баланс системы, а также разрешает быстро запускать устройство, даже если оно находится под воздействием нагрузок. Такие муфты, в свою очередь, подразделяются на:

— контактные электромуфты;

— тормозные электромуфты;

— бесконтактные электромуфты.

Электромуфты кондиционерного компрессора

Такая электромуфта представлена в виде узла, который нужно устанавливать перед компрессором, состоящий из:

— электромагнитной катушки;

— прижимной пластины;

— шкива, который приводится в движение ремнем.

Соединение между прижимной пластиной и основным валом самое непосредственное, а вот катушку и шкив нужно устанавливать на передней стенке компрессора. Когда на катушку подается питание, то образуется магнитное поле, притягивающее прижимную пластину к шкиву. За счет этого компрессорный вал начинает двигаться, шкив и пластина также начинают вращаться, причем вместе.

Электромуфта компрессора кондиционера может выдавать разные результаты во время диагностики, поэтому Вы наверняка будете думать над полученными итогами. В действительности же, неисправности могут возникать из-за:

— дефектов подшипников шкива (в этом случае нужно произвести замену подшипников);

— сломана прижимная пластина (происходит это потому, что изначально зазор был выставлен неправильно);

— сама муфта «сгорела» (признак того, что внутри авто есть серьезные проблемы компрессора, поэтому нужно произвести капитальную диагностику).

Электромуфта привода вентилятора

Такое устройство широко применяется в системах охлаждения двигателя. функция такой муфты – поддерживать заданный температурный режим (в диапазоне от 85 до 90 градусов). Если такая муфта установлена в Вашем автомобиле, то:

— зимой температурный режим движка будет лучше поддерживаться при работающем двигателе;

— в значительной мере уменьшатся потери мощности на приводе вентилятора, а это существенно сократит расход горючего.

Электромуфта сцепления

Они делятся на:

— механические электромуфты;

— гидравлические электромуфты;

— муфты сцепления.

Наиболее распространенными является последний вид электромуфт, причем они также делятся на следующие категории:

1) По разновидности трения: сухие и мокрые (работающие в масле);

2) По режиму включения: постоянно и непостоянно замкнутые;

3) По количеству ведомых дисков: одно-, двух- и многодисковые;

4) По типу нажимных пружин и положению: с расположенной по периферии нажимного диска пружиной и с центральной диафрагменной пружиной;

5) По виду управления: с гидравлическим, механическим и комбинированным приводом.

Как поменять подшипник муфты полного привода

Одной из характерных болезней муфт является шум подшипника Причем, актуально это, как для старых вискомуфт так и для современных элетроуправляемых. Если подшипник начинает звенеть, то его нужно менять, чтобы не было более серьезных последствий. Сделать это можно и в домашних условиях. Главное – иметь определенные теоретические знания и прямые руки. Конечно, технология ремонта несколько отличается, в зависимости от марки и модели машину. Но общий принцип таков:

• Необходимо загнать машину на яму или вывесить на подъемнике.
• Идентифицировать под днищем машин кардан и редуктор. К редуктору крепится сама муфта. Часто проводят еще и ряд операций по отсоединению элементов системы полного привода друг от друга. Такие манипуляции облегчают снятие муфты. Заодно, можно провести профилактику и остальных элементов системы.
• На всякий случай слить масло с редуктора.
• Демонтировать муфту и извлечь подшипник.
• Удалить во всех доступных местах всю ржавчину, которая образовалась за время работы старого подшипника.
• Установить новый подшипник на то место, где ему полагается стоять, правильно его сориентировав.

Аккуратно все собрать в правильном порядке и загерметизировать.

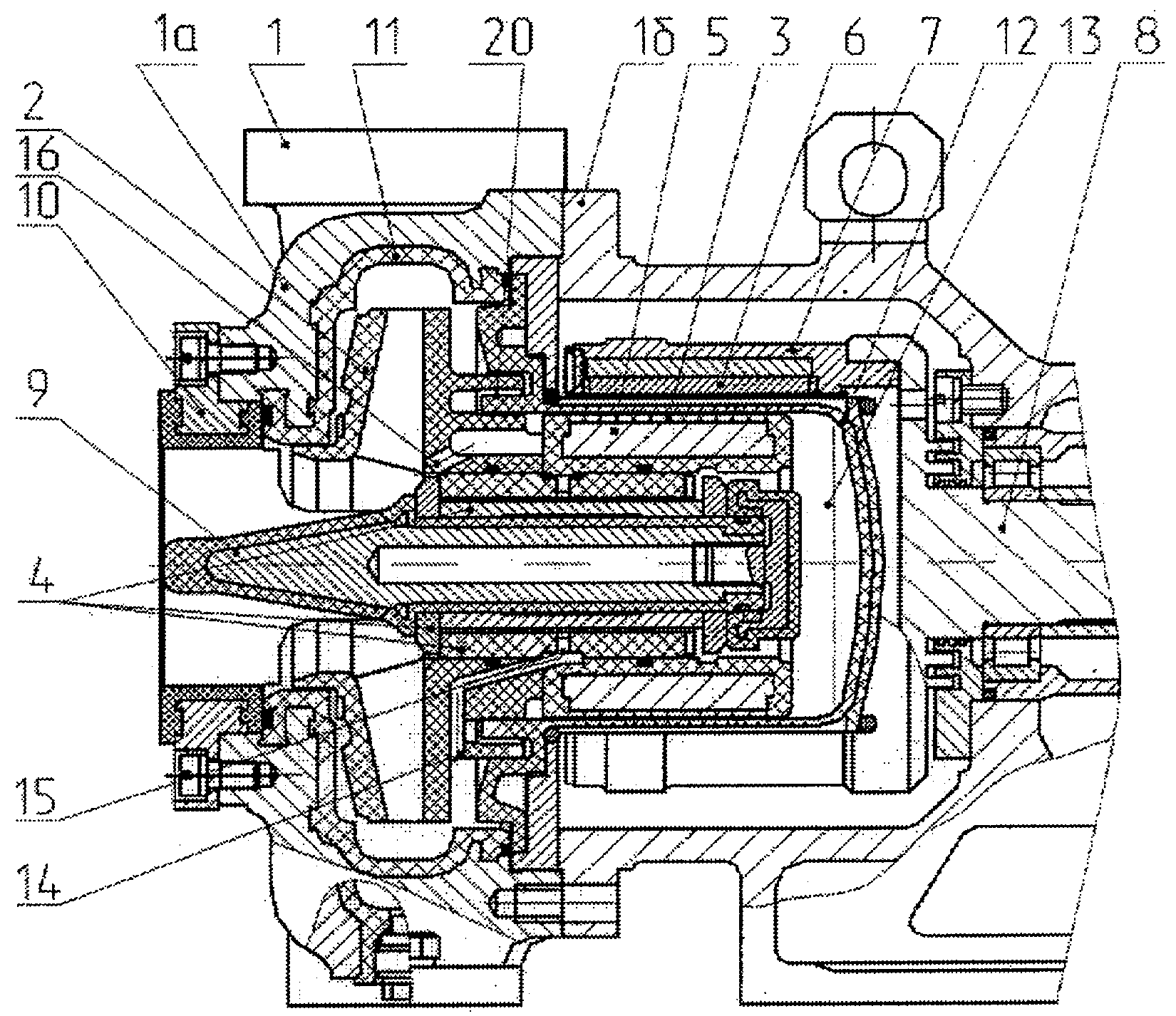

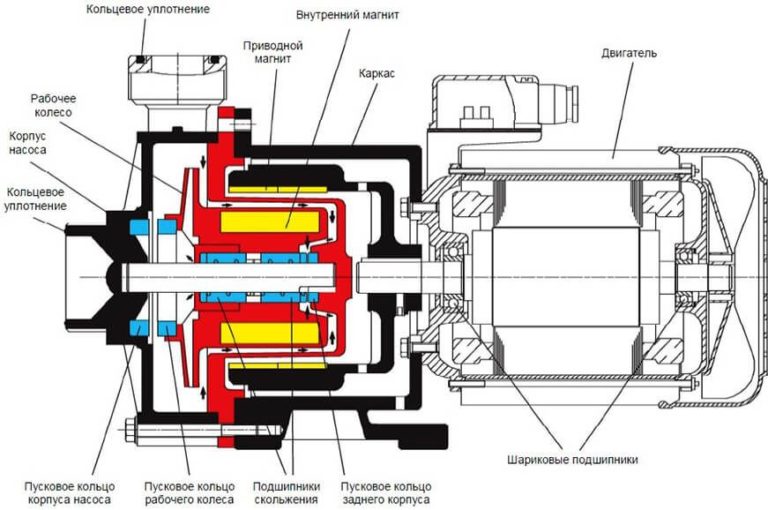

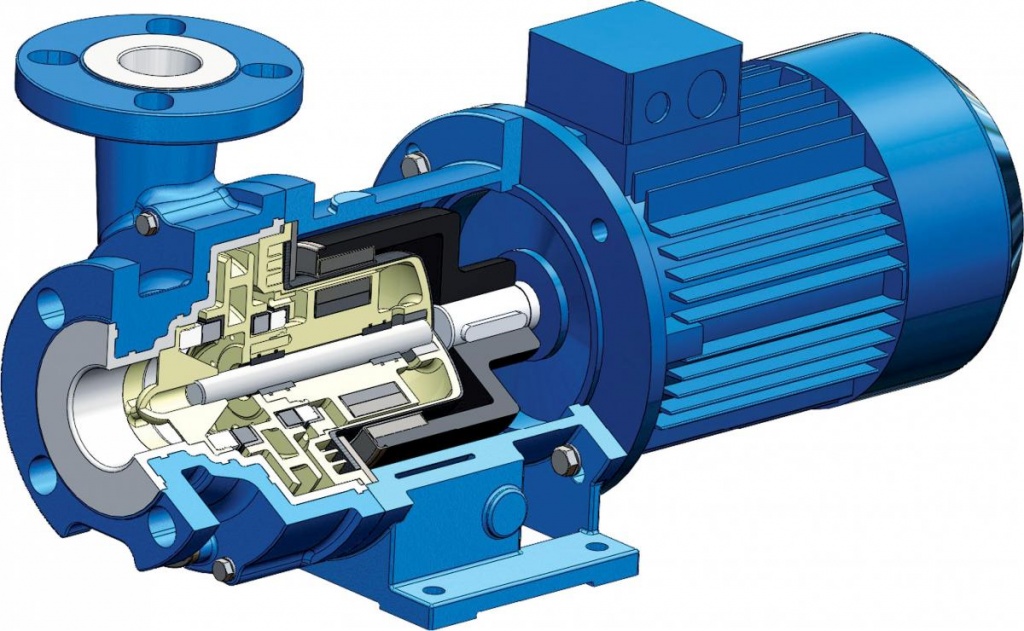

Конструкционные особенности и принцип работы насоса с магнитной муфтой

Оборудование не допускает утечек перекачиваемой жидкости, поэтому не наносит вреда производству, людям и природной среде. Более того, устройство не требует замены уплотнительных колец и состоит из комплекта деталей, которые используются во многих бессальниковых насосах. Поэтому дефицит запасных частей насоса практически отсутствует, а это, как правило, сокращает финансовые затраты на техническое обслуживание оборудования.

Основное отличие насосов с магнитной муфтой от других центробежных устройств

в том, что у них отсутствуют механические уплотнительные элементы (сальниковые, торцовые и прочие) между валом и электрическим двигателем, а непосредственно на месте уплотнения крепится муфта.

Принцип работы насоса очень простой и заключается в следующем: в его середине предусмотрен роторный вал, который запускается в движение под действием магнитной муфты. Она же получает энергию от внешнего привода, скользит между полюсами магнитного поля и создает необходимое давление для передвижения жидкостей.

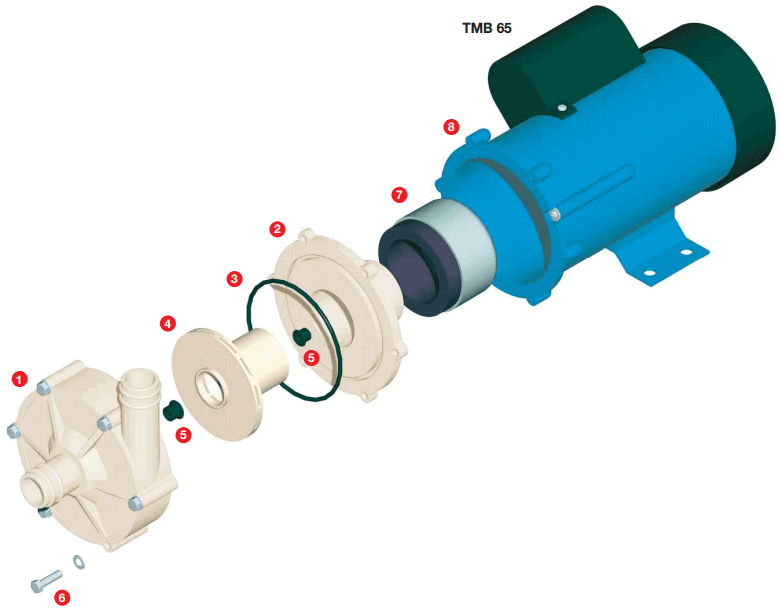

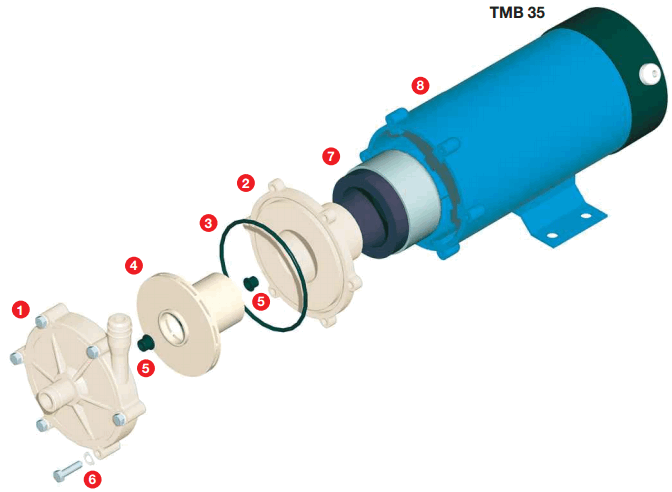

Основные комплектующие:

• кожух (изоляционный) – отделяет перекачиваемую жидкость от наружной среды;
• муфта (ведущая) – связывает электромотор непосредственно с валом привода;
• полумуфта (ведомая) – расположена на валу рабочего колеса.

Насосы производят из полипропилена, ПВДФ и других пластиковых материалов. Для перекачки более агрессивных жидкостей устройства специально создаются из высокопрочного металла, а детали покрываются полимером. Это так называемые футерованные насосы, которые более прочны и долговечны, нежели насосы из пластика. Существуют и такие герметические насосы, корпус которых производится из цельных полимерных блоков. Они отличаются максимальной устойчивостью к разрушениям агрессивными средами и пригодны для эксплуатации в условиях экстремально низких температурных режимов.

Войти

Уже есть аккаунт? Войти в систему.

Похожий контент

Не включается передний мост на ходу! Вернее может машина катится, но я должна тормозить. Скорость значения не имеет. Раньше, можно было хоть на 80 врубить (было, грешна, с перепугу ) Начала проявляться после замены ступичных подшипников на левом колесе. Странно, но тем не менее. До какой степени не включается, не знаю, т.е. не пыталась дернуть со всей силы до скрежета шестеренок. Дергаю раз, два – не включается, по сильнее – скрежет, мне жалко птичку, отпускаю. На тормоз нажму, включится. Воть! Грустняшка я! Это не совсем удобно, я люблю вылететь на обочину

Сальник давече заменен был, масло в т.ч. Масло меняла 2 года назад, было черным, сейчас меняли, было светлым.

Электромагнитные муфты

Электромагнитные фрикционные многодисковые муфты широко используют в приводах главного движения и подач станков с ЧПУ. Муфты различают по исполнению — контактные (ЭТМ … 2), бесконтактные (ЭТМ … 4) и тормозные (ЭТМ … 6) и по габариту (от 05 до 16). Муфты пятого габарита имеют наружный диаметр 80 мм, муфты шестнадцатого габарита имеют диаметр 270 мм. Соответственно с увеличением габарита увеличиваются основные силовые характеристики муфт. Примеры обозначения муфт: ЭТМ082 — муфта контактного исполнения 8-го габарита, ЭТМ 134 — муфта бесконтактного исполнения 13-го габарита.

Технические характеристики

Технические характеристики должны отражать следующие параметры:

Мн — номинальное значение передаваемого момента, Н×м;

Мв — вращающий (динамический) момент, развиваемый включенной муфтой при разгоне, торможении и реверсировании нагрузки, Н×м;

МO.В.-остаточный момент вращения, развиваемый отключенной муфтой при скольжении в дисках, Н-м;

МO.П.-остаточный момент покоя, Н×м;

nmах — максимально допустимая частота вращения, об/мин;

А1 — максимально допустимая энергия, рассеиваемая в муфте за один цикл (включение-отключение), кДж;

Рк — мощность, потребляемая катушкой муфты при температуре 20 °С, Вт;

Iн — номинальный ток катушки при температуре 20 °С, А.

Электропитание муфт осуществляется от любых источников постоянного тока напряжением 24 В.

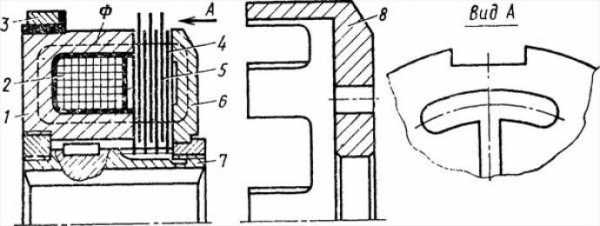

Рис. 51. Муфта контактного, исполнения ЭТМ…2 (поводок в сдвинут вправо, выведен из зацепления с наружными дисками)

Муфты контактного исполнения

Муфты контактного исполнения (рис. 51) ЭТМ … 2 состоят из корпуса 1 с катушкой и токоподводящим кольцом 5, пакета фрикционных магнитопроводящих дисков 4, 5, работающих со смазкой, якоря 6 и общей втулки 7. Внутренние диски 4 расположены на шлицах (с эвольвентным профилем) втулки 7, наружные диски 5 имеют 6-8 пазов шириной 10-25 мм (в зависимости от габарита муфты) для зацепления с поводком 8 — соединительной деталью механизма, в котором используется муфта.

На катушку 2 с помощью щетки, контактирующей с токопод-водящим кольцом 3, подается напряжение, магнитный поток замыкается по контуру Ф, якорь и пакет дисков притягиваются к полюсам корпуса 1, и между сжатыми дисками возникает фрикционное сцепление. Крутящий момент передается по цепн« втулка 7 — внутренние диски 4 — наружные диски 5 — поводок 8.

Боковые поверхности нагруженных фрикционных дисков специально делают не совсем плоскими и снабжают спиральными маслораспределительными канавками, благодаря чему происходит быстрое и четкое расцепление дисков при отключении муфты. Такие диски обеспечивают малую величину остаточных моментов и высокое значение вращающего (динамического) момента при переходных процессах (разгоне, торможении, реверсировании).

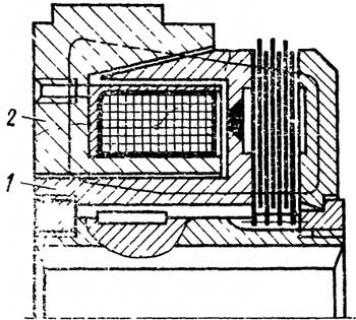

Рис. 52. Муфта бесконтактного исполнения ЭТМ…4 (без поводка)

Рис. 53. Тормозная муфта ЭТМ…6

Муфты бесконтактного исполнения

Муфты бесконтактного исполнения ЭТМ … 4 (рис. 52) отличаются от муфт ЭТМ … 2 наличием составного магнитопроводз, образуемого неподвижным корпусом 2 и вращающимся катушко-держателем 1, разделенных так называемыми балластными зазорами. Исключен контакт в элементах токоподвода (щетки и то-коподводящего кольца). За счет наличия балластного зазора снижается теплопередача от фрикционных дисков к катушке, что обусловливает повышение эксплуатационной надежности муфт ЭТМ … 4 при тяжелых работах. Наблюдается предпочтительное использование в станках с ЧПУ муфт бесконтактного исполнения ЭТМ … 4 по сравнению с муфтами ЭТМ … 2.

Тормозная муфта ЭТМ … 6 (рис. 53) имеет фланцевой поводок 1 и охватывающий корпус 2. Якорь 6 подвешен на поводке с помощью кольца 7, закрепленного на поводке /. Наружные диски 5 сцеплены с неподвижным поводком. Внутренние диски 4 и шлицевая втулка 3, отделенная зазорами от корпуса и якоря, при отключенной муфте свободно вращаются вместе с валом.

При включении муфты к валу прикладывается тормозной момент, равный вращающему моменту муфты. Сила торможения замыкается на корпус механизма по цепи: втулка 3 — внутренние диски 4 — наружные диски 5 — фланец поводка 1-детали крепления. Поводок может быть прикреплен к стенке узла как плоскостью А, так и плоскостью Б.

Размеры посадочных мест едины для всех трех исполнений муфт. Смазка муфты осуществляется поливом струей, направленной по радиусу муфты.

Устройство

Муфта электромагнитная, как и любая другая, представляет собой соединение следующих частей:

• ведущей, собирающей на себя двигательную мощность;
• ведомой, передающей эту мощность дальше органам регулирования.

Если эти части соединить, не смещая, то получится деталь постоянно соединительная.

В автомобилестроении широко применяются муфты, две главные части которых соединены под действием электрического поля и магнитного.

Муфты подразделяются следующим образом:

• связь ведомой и ведущей частей осуществляется механически;
• связь между основными частями осуществляется с помощью индукции. Такая связь возможна за счет магнитного поля.

К механическим относят:

• фрикционную. Основные части этой муфты скрепляются электромагнитными усилиями. Они могут быть исполнены с различным числом дисков, а также иметь различную поверхность трения (коническую или цилиндрическую формы);
• порошковую. В этих конструкциях ведомая с ведущей частью соединяются специальным ферромагнитным порошком, который заполняет пространство между составляющими механизма. Этот порошок намагничивается и плотно скрепляет части;
• зубчатую (еще одно название – «кулачковая»). Под действием электромагнита основные две части скрепляются находящимися на них зубчиками.

К индукционным относится:

• асинхронная. В этом механизме, благодаря вращательным движениям ведущей части, образуется электромагнитное воздействие в части ведомой. Данную деталь еще называют муфтой скольжения;
• синхронная. За счет действия постоянных магнитов у разных концов этой детали, под воздействием пускания тока через катушку, происходит возникновение поля, скрепляющего обе ее части;
• гистерезисная муфта электромагнитная. Как следует из названия, скрепление частей происходит явлением гистерезиса, когда магнитотвердое тело перемагничивается.

Любой их вышеперечисленных принципов работы не меняет главного назначения муфты: преобразования на входе механической энергии в нее же на выходе.

Для управляющих и автоматических систем могут использоваться все виды муфт.

Работа индукционных элементов соответствует работе электрическому двигателю. Поэтому наибольшее распространение получили следующие устройства:

• ферропорошковые с электромагнитным управлением;
• электромагнитные фрикционные муфты.

Муфта 4-го поколения

На современные полноприводные автомобили устанавливается муфта 4-го поколения. Принцип её действия схож с принципом действия муфт предыдущих поколений. Однако в устройстве имеется уже электронный насос. Разность скоростей имеет теперь второстепенное значение, работа муфты осуществляется на основании обмена сигналами между различными датчиками и блоком управления.

Таким образом, можно отметить, что современная муфта полного привода – это достаточно эффективное устройство, позволяющее целесообразно распределять крутящий момент между осями автоматически, без участия человека.

Существенным минусом подобных муфт является то, что они, при больших нагрузках, могут выходить из строя. А их замена или ремонт – дело дорогостоящее.

Какое масло заливать в муфту полного привода

В зависимости от марки и модели автомобиля, в муфте полного привода необходимо менять масло после 30 и 60 тысяч пробега, в некоторых источниках встречается цифра в 100000 километров. Но лучше не затягивать. Сам процесс замены масла не вызывает серьезных трудностей. В муфте имеется сливное отверстие и заливная горловина. Процесс замены масла достаточно типичен:

открыть сливное отверстие, слить масло;
залить свежее масло в заливную горловину;
убедиться, что масла залито достаточно.

Стоит подчеркнуть, что самые распространенные муфты Haldex расположены в главной передаче.

Зафиксированы случаи, когда при техническом обслуживании авто сервисмены путали заливные и сливные отверстия самой муфты и редуктора, что приводило не к смертельным, но к неприятным последствиям.

Безусловно, тем, кто обслуживается в официальных автосервисах, не стоит ломать голову над поиском необходимого масла для муфты.

Что касается остальных, тех, кто любит и желает обслуживать машину собственными руками, рекомендуются следующие варианты:

• заехать на официальный автосервис и узнать, какое масло используют местные специалисты;
• зайти на форум, посвященный конкретной марке и модели автомобиля, и там;
• связаться с разработчиками той или иной муфты и уточнить информацию у них.

Классификация электромуфт

Во многих случаях электромуфты классифицируются по тому, в какой области они используются. Очень часто применяется электромагнитная фрикционная муфта. Она обладает следующими качествами:

1. Устройство может использоваться для снижения допустимости влияния импульсных нагрузок.
2. На холостом ходу особенности конструкции формируют небольшие потери. Данный момент определяет то, что важные элементы не греются при эксплуатировании.
3. Имеется возможность провести быстрый пуск механизма даже например если оно находится под высокой нагрузкой.

Рассматриваемый вид механизма разделяется на несколько ключевых типов:

Довольно част встречается муфта электромагнитная тормозная, которая может уменьшить численность оборотов во время работы.

Вариант выполнения кондиционерного нагнетателя воздуха предоставлена в виде узла, который состоит из таких элементов:

1. Катушки электромагнитного типа. Она делается при использовании специализированных сплавов, которые отличаются некоторыми особенностями. Катушка требуется для непосредственной генерации электромагнитного поля.
2. Пластин прижимного типа. Такой элемент конструкции должен характеризоваться большей прочностью.
3. Шкива, который передает усилие от электродвигателя. Привод аналогичного типа получил очень большое распространение, так как он гарантирует защиту устройства от перегревания при чрезмерной нагрузке. За счёт смены шкивов есть способность регулировать численность оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образовывает электромагнитное поле. Благодаря этому происходит притягивание прижимной пластины к шкиву. Такое перемещение даёт свободу валу, и механизм начинает работать.

Компрессорные установки получили очень большое распространение

Собственно поэтому необходимо уделять внимание следующим дефектам:

1. Очень часто можно встретить ситуация, когда подшипник шкива деформируется. В данном случае достаточно провести замену элемента.
2. Прижимная пластина делается из тонкого метала, по этому на момент эксплуатации она может изменить свои формы. По мимо этого, проблема появляется в случае неверной установки зазора.
3. Встречается ситуация сгорания самой муфты. Она очень часто связана с большим напряжением, которое подается на катушку.

Развитие новейших технологий определило то, что в автомобилях проходит установка электромагнитной муфты сцепления. Она разделяется на несколько самых разнообразных типов в зависимости от привода:

1. Гидравлический. Такой вариант выполнения отличается тем, что передача усилия выполняется за счёт жидкости в системе. Масло и вода прекрасно подойдут для передачи усилия. Впрочем, гидропривод на данное время отличается сравнительно невысокой надежностью.
2. Механический. Такое устройство отличается тем, что передача усилия проходит за счёт комбинирования самых разных компонентов. Примером можно назвать звездочки, шестерни и остальные детали.
3. Муфта сцепления электромагнитная.

Очень популярен последний вид механизма. Он при этом также классифицируется на несколько ключевых типов:

1. По критерию трения выделяют мокрые и сухие. В наши дни огромную популярность получили варианты выполнения, которые как правило будут работать исключительно при добавлении масла.
2. Классификация проходит и по режиму включения: непостоянные и частые.
3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проходит в зависимости от того, какие нужны характеристики эксплуатации.
4. По виду управления также выделяют несколько главных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант выполнения встречается в случае, когда необходимо обеспечить смещение соединяемых компонентов по отношению друг к другу на момент эксплуатации.

Полный привод кроссоверов Renault и Nissan: экспертный разбор «За рулем»

Renault > Kaptur

Renault > Duster

Renault > Koleos

Nissan > X-Trail

Nissan > Terrano

Nissan > Qashqai

Чтобы разобраться в особенностях полноприводных кроссоверов, начать надо, как ни странно, с их моноприводных собратьев.

Итак, современный переднеприводной кроссовер — это обычный автомобиль с кузовом хэтчбек или универсал с несколько увеличенными в диаметре колесами и немного (всего на 25 — 75 мм) подросшим клиренсом. Кроме того, он чаще всего создается на платформе популярного легкового автомобиля. На всех созданных таким образом кроссоверах двигатель расположен поперечно, а ведущими колесами, конечно, будут передние.

Однако не все фирмы соглашаются с наличием только таких «недоприводных» кроссоверов в гамме выпускаемых автомобилей.

Муфта компрессора кондиционера

В передней части компрессора устанавливают именно ее. Состоит она из основных элементов: пластины, шкива, электромагнитной катушки.

Пластина присоединяется напрямую к валу, а катушка и шкив имеют расположение на передней крышке. Когда начинается подача питания, создающая магнитное поле, пластина притягивается к шкиву и вал компрессора приходит в движение. Шкив вращается совместно с пластиной.

Если сломалась электромагнитная муфта, ремонт ее можно осуществить самостоятельно.

Если встал вопрос о замене такой детали, как электромагнитная муфта (“ГАЗель” не исключение), то проблем с поиском необходимого оборудования не должно возникнуть. Хорошо, если поломка обнаружилась вовремя. Это позволит избежать дополнительных затрат при выходе из строя других, связанных частей двигателя. Муфты на разное оборудование тоже разные, и чтобы не ошибиться при самостоятельной покупке, можно обратиться в сервисный центр.

Если электромагнитные муфты компрессора выходят из строя, то причины этому могут быть следующие:

• поломка прижимной пластины, когда она неверно вставлена в зазор;
• неисправна полностью муфта, она может «сгореть» и диагностика причины этого очень сложна;
• подшипники шкива требуют замены.

Электромагнитная муфта вентилятора применяется в охлаждении компрессоров автомобилей или для поддержания определенной температуры двигателя.

Принцип работы

Во многих случаях фрикционная муфта токарного станка или другого оборудования предназначается для сопряжения двух элементов и создания одного рабочего агрегата

Рассматривая принцип работы следует уделить внимание нижеприведенным моментам:

На момент подключения устройства нарастает сила прижатия элементов.
Вначале работы муфты фрикционной важна не только сцепка, но и скольжение двух сопряженных элементов

только при схожести двух сил обеспечиваются условия для благоприятного старта.
Проводя расчет фрикционной муфты следует также уделить внимание тому, что некоторые варианты исполнения предназначены для обеспечения требуемого уровня безопасности. Примером можно назвать функцию безопасного разобщения валов при появлении пиковой величины крутящего момента.
Большое значение в рассматриваемом случае имеют промежуточные диски. Именно они предназначены для непосредственной передачи усилия.

Именно они предназначены для непосредственной передачи усилия.

Механизм включения может существенно отличаться. В большинстве случаев в его качестве выступает механический или гидравлический привод, а также электрическое блок управления. Некоторые варианты исполнения могут работать автоматически при возникновении перегрузки.
