Механический кривошипный пресс. одностоечный листоштамповочный пресс открытого типа. схема устройства механического двухстоечного пресса с наклоняемой станиной типа кд2126. кривошипно-шатунный механиз

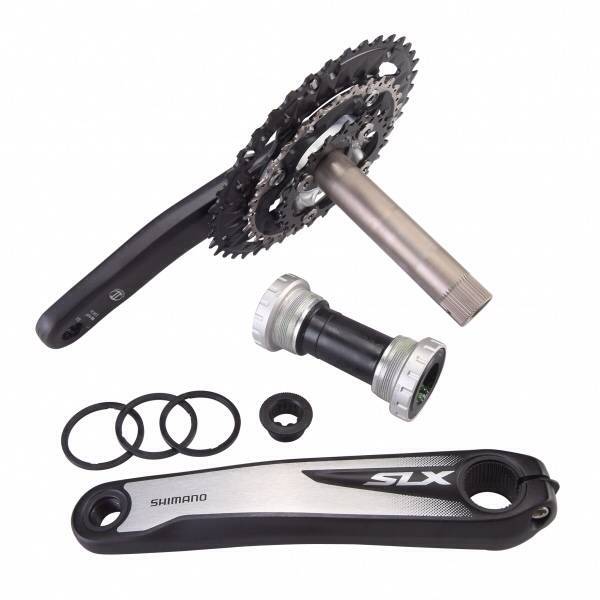

Способы крепления на валу каретки

1. Клиновидный штифт — многим знакомая деталь у старых велосипедов, сейчас встречается разве что на детских двухколёсниках.

2. Квадратный торец вала — это традиционный способ крепления, при котором оба шатуна фиксируются на скошенных незаметным клином плоскостях квадратного сечения. Подтяжка на клине происходит при помощи винта или гайки, которые вкручиваются в концы вала. Места соединения всегда закрываются пластмассовым пыльником.

Этот тип крепления применяется на старых или недорогих велосипедах: шатуны к квадратному профилю вала притянуты гайкой

Часто встречается и такой способ крепления, отличающийся от предыдущего тем, что болт, который вворачивается в торец вала, сделан под накидной ключ на 15

3. Шестигранный торец вала — также делается со скосом для заклинивания надеваемого шатуна.

4. Шлицевое соединение — это стандарт OctaLink: вал каретки сделан со сквозным отверстием по оси, но имеет увеличенный диаметр; торцы вала круглой формы с восьмью выступами; шатуны притягиваются большим полым болтом под шестигранник на 10; снаружи соединение закрывается пыльником. Традиционный съёмник для разборки этого соединения применить не получится, ведь ему не во что будет упереться.

Принцип действия механизма

Принцип действия основывается на базовых законах прикладной механики, кинематики и статики, описывающий взаимодействие системы рычагов, имеющих как подвижные, так и неподвижные оси. Элементы системы полагаются абсолютно жесткими, но обладающими конечными размерами и массой. Исходя из распределения масс рассчитывается динамика кулисного механизма, строятся диаграммы ускорений, скоростей, перемещений, рассчитываются эпюры нагрузок и моментов инерции элементов.

Силы считаются приложенными к бесконечно малым точкам.

Рычажное устройство, имеющее два подвижных элемента (кулиса и кулисный камень) называют кинематической парой, в данном случае кулисной.

Чаще всего встречаются плоские схемы из четырех звеньев. Исходя из вида третьего звена рычажного механизма, различают кривошипные, коромысловые, двухкулисные и ползунные механизмы. Каждый из них обладает собственным способом преобразования вида движения, но все они используют единый прицеп действия- линейное или вращательное перемещение рычагов под действием приложенных сил.

Траектория движения каждой точки кривошипно кулисного механизма определяется соотношением длин плеч и рабочими радиусами элементов схемы.

Вращающееся или качающееся звено системы рычагов оказывает воздействие на поступательно движущееся звено в точке их сочленения. Оно начинает перемещение в направляющих, оставляющих этому звену только одну степень свободы, и движется до тех пор, пока не займет крайнее положение. Это положение соответствует либо первому фазовому углу вращающегося звена, либо крайнему угловому положению качающегося. После этого при продолжении вращения или качании в обратную сторону прямолинейно движущееся звено начинает перемещение в обратном направлении. Обратный ход продолжается до тех пор, пока не будет достигнуто крайнее положение, соответствующее либо полному обороту вращающегося звена, либо второй граничной позиции качающегося.

После этого рабочий цикл повторяется.

Если кулисный механизм, наоборот, преобразует поступательное движение во вращательное, взаимодействие осуществляется в обратном порядке. Усилие, передаваемое через сочленение от ползуна, прикладывается в стороне от оси вращения звена, обладающего возможностью поворота. Возникает крутящий момент, и вращающееся звено начинает поворачиваться.

Неисправности, возникающие при работе КШМ и их причины

Сбои в работе могут случиться в разных элементах кривошипно-шатунной группы. Сложность конструкции и сочетания параметров шатунных механизмов двигателей заставляет особенно внимательно относить к их расчету, изготовлению и эксплуатации.

Наиболее часто к неполадкам приводит несоблюдение режимов работы и технического обслуживания мотора. Некачественная смазка, засорение каналов подачи масла, несвоевременная замена или пополнение запаса масла в картере до установленного уровня- все эти причины приводят к повышенному трению, перегреву деталей, появлению на их рабочих поверхностях задиров, потертостей и царапин. При каждой замене масла обязательно следует менять масляный фильтр. В соответствии с регламентом обслуживания также нужно менять топливные и воздушные фильтры.

Нарушение работы системы охлаждения также вызывает термические деформации деталей вплоть до их заклинивания или разрушения. Особенно чувствительны к качеству смазки дизельные моторы.

Неполадки в системе зажигания также могут привести к появлению нагара на поршне и п\его кольцах Закоксовывание колец вызывает снижение компрессии и повреждение стенок цилиндра.

Бывает также, что причиной поломки становятся некачественные либо поддельные детали или материалы, примененные при техническом обслуживании. Лучше приобретать их у официальных дилеров или в проверенных магазинах, заботящихся о своей репутации.

Формула изобретения

1. Сферический кривошипно-ползунный механизм для обратимых преобразователей направления движения, в котором геометрические оси всех установленных с возможностью вращения деталей пересекаются в одной “центральной” точке и который имеет корпус, вал, который установлен в корпусе в двух противоположных соосных подшипниках, кривошип, который жестко связан с валом в его средней части и снабжен кольцевым пазом, плоскость симметрии которого наклонена к геометрической оси вала и включает в себя упомянутую “центральную” точку, ползун, который кинематически связан с кольцевым пазом кривошипа, качательное кинематическое звено, которое установлено в корпусе в двух противоположных соосных подшипниках так, что их общая геометрическая ось практически перпендикулярна общей геометрической оси подшипников вала, и по меньшей мере один стержневой промежуточный элемент кинематической связи между ползуном и качательным кинематическим звеном, отличающийся тем, что кольцевой паз кривошипа выполнен в виде по меньшей мере одной первой беговой дорожки для тел качения, ползун выполнен на основе кольца с по меньшей мере одной второй беговой дорожкой для тел качения и кинематически связан с кольцевым пазом кривошипа через эти тела, качательное кинематическое звено выполнено в виде обоймы, которая с непрерывным зазором свободно охватывает указанное кольцо и жестко связана по меньшей мере с одним дополнительным выступающим за корпус валом.

2. Механизм по п.1, отличающийся тем, что указанная обойма жестко связана с двумя дополнительными соосными валами, которые выступают за пределы корпуса с его противоположных сторон.

3. Механизм по п.1 или 2, отличающийся тем, что вал, несущий кривошип, снабжен по меньшей мере одним маховиком, который расположен вне корпуса.

4. Механизм по п.1 или 2, отличающийся тем, что корпус выполнен в виде двух жестко связанных рамок, плоскости симметрии которых перпендикулярны и включают упомянутую “центральную” точку.

5. Сферический кривошипно-ползунный механизм для обратимых преобразователей направления движения, в котором геометрические оси всех установленных с возможностью вращения деталей пересекаются в одной “центральной” точке и который имеет корпус, вал, который установлен в корпусе в двух противоположных соосных подшипниках, кривошип, который жестко связан с валом в его средней части и снабжен кольцевым пазом, плоскость симметрии которого наклонена к геометрической оси вала и включает в себя упомянутую “центральную” точку, ползун, который кинематически связан с кольцевым пазом кривошипа, качательное кинематическое звено, которое установлено в корпусе в двух противоположных соосных подшипниках так, что их общая геометрическая ось практически перпендикулярна общей геометрической оси подшипников вала, и по меньшей мере один стержневой промежуточный элемент кинематической связи между ползуном и качательным кинематическим звеном, отличающийся тем, что кривошип выполнен разъемным, в кольцевом пазу кривошипа жестко закреплено цельное кольцо с по меньшей мере одной беговой дорожкой, которое служит внутренним кольцом подшипника качения, ползун выполнен на основе наружного кольца указанного подшипника качения, которое имеет одинаковое с указанным внутренним кольцом количество беговых дорожек и опирается на него через подходящие тела качения, а качательное кинематическое звено выполнено в виде обоймы, которая с непрерывным зазором свободно охватывает ползун и жестко связана по меньшей мере с одним дополнительным выступающим за корпус валом.

6. Механизм по п.5, отличающийся тем, что указанная обойма жестко связана с двумя дополнительными соосными валами, которые выступают за пределы корпуса с его противоположных сторон.

7. Механизм по п.5 или 6, отличающийся тем, что вал, несущий кривошип, снабжен по меньшей мере одним маховиком, который расположен вне корпуса.

8. Механизм по п.5 или 6, отличающийся тем, что корпус выполнен в виде двух жестко связанных рамок, плоскости симметрии которых перпендикулярны и включают упомянутую “центральную” точку.

Устройство кривошипно-шатунного механизма

Поршень похож на перевернутый стакан, в который укладываются кольца. На любом из них присутствуют два вида колец: маслосъемное и компрессионное. Маслосъемных обычно ставят два, а компрессионных – одно. Но бывают и исключения в виде: два таких и два таких — все зависит от типа двигателя.

Шатун изготавливается из двутаврового стального профиля. Состоит из верхней головки, которая соединяется с поршнем при помощи пальца, и нижней – соединение с коленчатым валом.

Коленчатый вал изготавливается в основном из чугуна повышенной прочности. Представляет собой несоосный стержень. Все шейки тщательно шлифуются, с соблюдением необходимых параметров. Существуют коренные шейки — для установки коренных подшипников, и шатунные – для установки через подшипники шатунов.

Роль подшипников скольжения выполняют разрезные полукольца, выполненные в виде двух вкладышей, которые обработаны токами высокой частоты для прочности. Все они покрыты антифрикционным слоем. Коренные крепятся к блоку двигателя, а шатунные — к нижней головке шатуна. Чтобы вкладыши хорошо работали, в них делают канавки для доступа масла. Если вкладыши провернуло – значит, имеется недостаточный подвод масла к ним. Это обычно происходит при засорении масляной системы. Вкладыши ремонту не подлежат.

Продольное перемещение вала ограничивают специальные упорные шайбы. С обоих концов обязательно применение различных сальников для предотвращения выхода масла из системы смазки двигателя.

К передней части коленвала крепится шкив привода системы охлаждения и звездочка, которая приводит в действие распредвал при помощи цепной передачи. На основных моделях выпускаемых сегодня автомобилей ей на замену пришел ремень. К задней части коленчатого вала крепится маховик. Он предусмотрен для устранения дисбаланса вала.

Также на нем стоит зубчатый венец, предназначенный для пуска двигателя. Чтобы при разборке и дальнейшей сборке не возникало проблем – крепеж маховика выполняется по не симметричной системе. От расположения меток его установки зависит и момент зажигания – следовательно, оптимальная работа двигателя. При изготовлении его балансируют вместе с коленчатым валом.

Картер двигателя изготавливается вместе с блоком цилиндров. Он служит основой для крепления ГРМ и КШМ. Имеется поддон, который служит емкостью для масла, а так же для защиты двигателя от деформации. Снизу предусмотрена специальная пробка для слива моторного масла.

Принцип работы КШМ

На поршень оказывают давление газы, которые вырабатываются при сгорании топливной смеси. При этом он совершает возвратно – поступательные движения, заставляя проворачиваться коленчатый вал двигателя. От него вращательное движение передается на трансмиссию, а оттуда – на колеса автомобиля.

А вот на видео показано как работает КШМ в тюнингованном ВАЗ 2106:

https://youtube.com/watch?v=jmcssqJNFTg

Основные признаки неисправности КШМ:

• стуки в двигателе;
• потеря мощности;
• снижение уровня масла в картере;
• повышенная дымность выхлопных газов.

Кривошипно-шатунный механизм двигателя очень уязвим. Для эффективной работы необходима своевременная замена масла. Лучше всего ее производить на станциях техобслуживания. Даже, если Вы недавно поменяли масло, и приходит пора сезонного ТО – обязательно перейдите на то масло, какое указано в инструкции по эксплуатации машины. Если в работе двигателя возникают какие-то проблемы: шумы, стуки – обращайтесь к специалистам – только в авторизированном центре Вам дадут объективную оценку состояния автомобиля.

Также на эту тему вы можете почитать:

Фары Ford Focus 2: самостоятельная установка ксенона на автомобиль

Вариаторная коробка передач (вариатор) и ее работа

Рейтинг летних шин — ТОП 10 лучшие летние шины 2022 года

Все, что вы хотели знать о тормозной жидкости: виды, составы, выбор, проверка уровня, замена и други…

Коробка передач автомобиля и ее предназначение

Alex S 13 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Возможные проблемы и важные особенности

При работе рассматриваемого механизма велика вероятность возникновения самых различных проблем. Примером можно назвать проскок положения максимума и многие другие. Для предотвращения проблем следует:

1. Проводить своевременное обслуживание.
2. Соблюдать технику безопасности.
3. Выполнять периодическую замену различных деталей.

Также следует уделять внимание тому, какой период смазки коленно-рычажного механизма. Только при своевременной подаче смазывающего вещества можно существенно снизить степень износа основных элементов. Стоит учитывать, что для рассматриваемого рычажного механизма требуется специальная жидкость, обладающая особыми свойствами

Стоит учитывать, что для рассматриваемого рычажного механизма требуется специальная жидкость, обладающая особыми свойствами.

Проскок положения максимума

Как выше было указано, довольно большое распространение получил случай проскока положения максимума. Среди особенностей этого момента отметим следующее:

1. На момент, когда все три шарнира находится на одной линии оказывается наибольшее усилие смыкания.
2. В данном положении шток вытянут максимально, неосторожные действия могут стать причиной повреждения конструкции.
3. Если конструкция была настроено неправильно, то серьги проскакивают положение крайней точки. Подобное явление становится причиной, по которой шток не может вернуться в первоначальное положение.

На момент максимального перемещения штока оказывается сильное давление, за счет чего возникает вероятность деформации основных элементов. Именно поэтому проскок положения максимума приводит к механическому повреждения станка.

Оверлок

Проблема может возникать также в случае неправильной регулировки рычажного механизма. Примером можно назвать случай, когда усилия цилиндра недостаточно для открытия основных элементов. Особенности проблемы следующие:

1. На колонны в большинстве случаев надеваются ленточные нагреватели.
2. За счет нагрева до определенной температуры происходит удлинение колонны, за счет чего снижается степень оказываемой нагрузки.

В подобном случае запрещается открывать форму до полного открытия колонн. Это связано с тем, что возникающая нагрузка может стать причиной деформации направляющих элементов. Если они потеряют свою форму, то в дальнейшем существенно усложниться ход подвижных элементов.

Конструкция и особенности кривошипного пресса КД2132 (КВ2132)

Основной рабочий элемент пресса КД2132 – штамп. Неподвижная часть надежно зафиксирована на столе, подвижная – на ползуне пресса. Оказываемое усилие равно 160 тонн. Станок при работе с заготовками демонстрирует высокую точность: это гарантирует как сама конструкция оборудования, так и настройки станка.

Пресс КД2132 имеет 4 режима – два рабочих и два наладочных. Рабочие режимы:

1. Одиночный ход – подходит для обработки штучных заготовок и выполнения штамповки вручную.
2. Непрерывный ход – для регулировки процесса оператор использует кнопочное управление, или же пресс работает в составе автоматический линии.

Инженеры Кувандыкского завода принимают заказы на модификации оборудования под нужды отдельных предприятий, что позволяет адаптировать пресс для решения разных задач. Модель отлично подходит для мелкосерийного производства, а также серийного и массового. Допустим монтаж в линии с отечественными и импортными станками.

2.3.4Синтез кривошипно-ползунного механизма

Исходные
данные к синтезу
:

S B (м) – ход поршня (ползуна),

λ=ℓ АВ /ℓ ОА
– отношение длины шатуна к длине
кривошипа,

υ СР (м/с)
– средняя скорость движения поршня.

Необходимо
определить
:

n 1
(об/мин) — число оборотов
кривошипа;

длину кривошипа
ℓ ОА (м);

длину шатуна ℓ АВ (м).

Решение.
В этом механизме скорость рабочего хода
равна скорости холостого хода(υ рх
= υ хх).
Тогда угол рабочего хода равен углу
холостого хода, т.е. φ рх
= φ хх
(рисунок 2.1). Поэтому коэффициент
изменения средней скорости поршняВравен единице (К υ = 1). Исходя из
этих условий, нельзя спроектировать
кривошипно-ползунный механизм по
коэффициенту изменения средней скорости
ведомого звена К υ . Необходимо
применятькинематический синтез.

Синтез
производится следующим образом. Угловая
скорость кривошипа

ω 1 =πn 1 /30,
(2.21)

где n 1 —
число оборотов кривошипа.

Время, за которое
кривошип совершает полный оборот

t= 2π/ω 1 .
(2.22)

Подставив формулу
(2.21) в выражение (2.22), имеем:

t= 2π30/πn 1 илиt= 60/n 1 .

Известно,
что за полный оборот кривошипа ОА поршеньВсовершает два хода. Тогда:

S B
= 2ℓ ОА и 2S B
= υ ср t= υ ср 60/n 1
илиS B
= 30υ ср /n 1 .

Приравнивая
эти два значения, имеем

2ℓ ОА =
30υ ср /n 1 .

Отсюда:
длина кривошипа равна

ℓ ОА =15υ ср /n 1
или ℓ ОА =1/2S B = (м). (2.23)

Число
оборотов кривошипа выразим из формулы
хода поршня

n 1
= 30υ ср /S B = (об/мин). (2.24)

Длину
шатуна определим через отношение λ

ℓ АВ =
λℓ ОА = (м).
(2.25)

Таким
образом, мы определили все неизвестные
параметры кривошипно-ползунного
механизма. Находим масштабный коэффициент
длины, длины звеньев в мми строим
механизм (рисунок 2.1).

Вопросы
для самоконтороля

Сформулируйте
задачу синтеза о воспроизведении
заданного закона движения.

Приведите
примеры механизмов, в которых требуется
получить достаточно точное воспроизведение
заданного закона движения.

Определите
длины кривошипа и шатуна в
кривошипно-ползунном механизме по его
средней скорости.

Определите
размеры кривошипа и шатуна по коэффициенту
изменения
средней скорости и длине выходного
звена в шарнирном четырехзвеннике.

Определите
длину кривошипа и кулисы в кулисном
механизме по коэффициенту изменения
средней скорости выходного звена.

Характеристики кривошипных прессов:

Классификация

Основными классификационными признаками кривошипных машин считаются:

1. Конструктивное исполнение станины: она может иметь две или одну стойку. Соответственно выпускают двух- или одностоечные прессы.
2. Замкнутость поперечного сечения станины. В открытых прессах станина имеет С-образный профиль, в закрытых – представляет собой жёсткую раму.
3. Количество кривошипов. Прессы с небольшим столом являются однокривошипными, а необходимость в более длинном столе вынуждает применять двухкривошипные прессы.
4. По типу станины различают наклоняемые и ненаклоняемые прессы. Отдельный подтип составляют прессы с передвижным столом и/или рогом.
5. По кинематике действия схемы, и по количеству ползунов кривошипные прессы подразделяют на оборудование простого и двойного действия. На кривошипных прессах двойного действия производится глубокая вытяжка деталей.
6. Исполнение основного исполнительного механизмы может быть чисто кривошипным, либо эксцентриковым.
7. Исполнение привода. Большинство рассматриваемого оборудования имеет верхний привод. Однако, например, листоштамповочные автоматы в большинстве случаев снабжены нижним приводом.

Виды кулисных механизмов

В исходя из типа подвижного звена рычажной схемы в установках и подвижных узлах применяются такие варианты кулисных пар:

• Ползунный. Система рычагов, которая состоит из четырех звеньев. Весомые части- это кулиса и ползун с зафиксированной направляющей. Она даёт ползуну одну-единственную степень свободы, для совершения линейных перемещений. Качания кулисы превращаются устройством в линейное перемещение ползуна. Кинематическая схема обратима- возможно и обратное переустройство движения.
• Кривошипный. Кривошипно-кулисного механизм возведен по четырехрычажной кинематической схеме. Передает вращение кривошипа кулисе, также вращающейся или качающейся. Распространен в промышленных установках, к примеру — в продольно-долбежных и строгальных. Для них используют кривошипно-коромысловый механизм c вращающейся кулисой. Такая схема обеспечивает очень большую скорость прямого ходя и медлительный возврат. Применяется также в установках для упаковки.
• Двухкулисный. В кинематической четырехзвенной схеме есть пара кулис. Подается вращение или качание через переходный рычажок. Передаточное число неизменно и всегда составляет единицу. Используется в компенсирующих муфтах.
• Коромысловый. Состоит из коромысла, кулисы и связывающего их шатуна. Позволяет располагать оси симметрии зон движения, ведущего и ведомого звеньев под угол около 60°. Находит применение в автоматических линиях на производстве

Реже находит применение в ТС и отдельных измерительных приборах стоящий несколько особняком прямолинейно- направляющий или конхоидальный механизм.

Текст

(и 1663916 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Соввтскмн Социалистически Расл ублажи(23) Приоритет удеретеенай-неинтет СССР ее делам нзобрвтеннй н етнрмтнй(53) УДК 621,837.7 (088.8) убликоваио 25.05,79, бюллетень Мт та опубликования описания 25.05.79 Авторизобретеии Г, Горенчик(71) Заявитель 4) КРИВОШИПНО — КУЛИСНЫЙ ЫЕХАНФИзобретение относится к машиностроению и. приборостроешпо и может быть использовано вустройствах и механизмах, требующих прямолинейного возвратно-поступательного движения исполнительного органа,Известен кривошипно-кулисный мехзнизм, содержащий стойку, основную и шарнирно закрепленную к ее средней части одним своим концомя шарнирно установленную на стойке.вспомогательную кулису с кулисными камнями и криво.шип, шарнирно связанный с кулисным камнем тфвспомогательной кулисы 111.,Недостатком этого механизма является непря.молинейное движение основной кулисы, вследствие конструктивных особенностей механизма.Для обеспечения прямолинейного движенияосновной кулисы кривошип выполнен в видеколенчатого вала, шейки которого размещены вплоскости, проходящей через ось врзщения кри.вошипа, и который шарнирно связан одной своейшейкой с кулисным камнем и другой шарнирно-е кулиснь.м камнем основной кулисы, з длинавспомогательной кулисы, расстояние между осями вращения кривошина и одной ее шейкой и расстояние между осями вращения кривошнпа и другой ее шейкой соответственно равно 1,25- 1,3; 0,08; 0,1 расстояния между осями враще. ния кривошипа и вспомогательной кулисы.На чертеже дана кинематическая схема предлагаемого кривошипно-кулисного механизма.Он имеет стойку 1, основную кулису 2 и шарнирно прикретщенную к ее средней части одним свопы концом и шарнирно устзновленную на стойке 1, вспомогательную кулису 3 с кулис- ными камнями 4 и 5 и кривошип 6, шарнирна связанный с кулисным камнем 5 вспомогзтель. ной кулисы 3. Кривошип 6 выполнен в виде коленчатого взла, шейки 7, 8 которого разме 1 цены в плоскости, проходящей через ось 00, вращения кривошипа 6, и который шарнирно : связан с кулисным камнем 5 одной своей шейкой 7 и другой — шарнирно с кулисным камнем 4 основной кулисы 2. Длина вспомогательной кулисы 3, расстояние между осями 00, и 020 з вращейия кривошипа и одной ее шейки 7 — и расстояние между осями 00, и 00, вращения кривоппша и другой ее шейки 8, соответственно равны 1,25 — 1,3; 0,08; 0,1 расстояния между ося6639 Составйтель В. Быстрыйдактор Т. Шагова Техред И,Асталош Корректор ОЖовинская Тираж 1138 ЦНИИПИ Государств по делам нзобрете113035, Москва, Жаказ 2963 Подан снонного комитета СССРннй н открытийРаушская наб., д. 4/5 ал ППП «Патент», г. Ужгород, ул. Проектная 4 3ми 00, н Оа 0, вращения криво 1 пипа 6 и вспомо. гательной кулисы 3.Механизм работает следующим образом.При вращении кривошипа 6 его шейка 7 обеспечивает качательное движение вспомогательной З кулисы 3 вокруг осиОеОт, а шейка 8 — возвратно-поступательное движение основной кулисы 2, прямолинейность движения которой обеспечива. ется подбором геометрических размеров указанных элементов механизма. 10 Формута изобретенияКривошипно-кулисньгй механизм, содержащий стойку, основную и шарнирно закрепленную к ее 1 средней части одним своим концом и шарнирно установленную на стойке вспомогательную кули- . су с кулисными камнями и кривошип, шарнирно связанный с кулисами камнем вспомогатель 16 4ной кулисы, о т л и ч а ю щ и й с я тем, что, с целью обеспечения прямолинейного движения основной кулисы, кривошип выполнен в виде коленчатого вала, шейки которого размещены в плоскости, проходящей через ось вращения кри

вошнпа, и которы 1 шарнирно связан одной своей шейкой с,кулисным камнем и другой — шарнирно с кулисным камнем основной кулисы, а длина вспомогательной кулисы,»расстояние между осями вращения кривошипа и одной ее шейки и расстояние между осями вращения криво- шипа и другой ее шейки соответственно равны 1,25 — 1,3; 0,08; 0,1 расстояния между осями вращения кривошипа и вспомогательной кулисы.Источники информащи,.принятые во внимание при экспертизе1. Артобалевскнй И. И

Механизмы в современной технике. М., «Машиностроение», 1971, т, 2, механизм У 1000

И. Механизмы в современной технике. М., «Машиностроение», 1971, т, 2, механизм У 1000.
