Манометры для измерения давления: устройство, классификация, выбор

Определение величины давления

Давление

– это величина, характеризующая действие силы на единицу поверхности.

При определении величины давления принято различать давление абсолютное, атмосферное, избыточное и вакуумметрическое.

Абсолютное давление (ра)

– это давление внутри какой-либо системы, под которым находится газ, пар или жидкость, отсчитываемое от абсолютного нуля.

Атмосферное давление (рв)

создается массой воздушного столба земной атмосферы. Оно имеет переменную величину, зависящую от высоты местности над уровнем моря, географической широты и метеорологических условий.

Избыточное давление

определяется разностью между абсолютным давлением (ра) и атмосферным давлением (рв):

Вакуум (разрежение)

Читать также: Как собрать щиток для квартиры

При измерении давления в движущихся средах под понятием давления понимают статическое и динамическое давление.

Статическое давление (рст)

– это давление, зависящее от запаса потенциальной энергии газовой или жидкостной среды; определяется статическим напором. Оно может быть избыточным или вакуумметрическим, в частном случае может быть равно атмосферному.

Динамическое давление (рд)

– это давление, обусловленное скоростью движения потока газа или жидкости.

Полное давление (рп)

движущейся среды слагается из статического (рст) и динамического (рд) давлений:

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Периодичность поверки манометров

Манометр представлен прибором, который осуществляет измерение давления в аппарате или емкости, на определенном участке трубопровода. Периодическая проверка позволяет избежать основных проблем. Стоит учитывать, что поверка манометров должна проводится исключительно с учетом разновидности устройства:

Мембранные.
Спиральные.

Для того чтобы калибровка манометров была проведена с высокой эффективностью, следует уделить внимание их конструктивным особенностям. Спиральные характеризуются следующим особенностями:

Внутри корпуса расположена спираль, которая связана с передающим элементам. Она изготавливается при применении специального металла с высокой упругостью.
Циферблат соединен со спиралью, за счет проводится смена положения стрелки. Циферблат работает по механическому принципу, представлен шкалой со стрелкой. Как правило, на поверхности отображаются единицы измерения и другая более важная информация.
При повышении давления проводится раскручивание спирали, за счет чего стрелка отклоняется в большей степени. От размеров этого элемента зависит диапазон, в котором могут проводится измерения.

Мембранные варианты исполнения функционируют за счет плоской пластины, которая связана с передающим элементом. При повышении давления мембрана прогибается в большей степени, за счет чего стрелка смещается.

Периодичность проведения поверки зависит от самых различных моментов, в том числе области применения устройства. В некоторых случаях нужно проводить процедуру один раз в год, в других на протяжении 5 лет. Входной контроль проводят многие организации с выездом на объект, так как в некоторых случаях процедуру должен проводить сертифицированный специалист и с учетом предъявляемого требования к обработке.

За счет этого точность показаний манометра находятся на высоком уровне.

Сегодня госповерку проводят при контроле состояния измерительных приборов ответственных систем. Расшифровываются полученные данные самым различным образом, поэтому процедура проводится исключительно специалистом.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Контроль за давлением газа в сетях (Основная цель единовременной съемки давления)

Основная цель единовременной съемки давления — определение истинного состояния газоснабжения города и установление границ действия отдельных регуляторных пунктов. Для улучшения газоснабжения потребителей в отдельных районах города (населенного пункта) могут быть изменены выходные давления регуляторных пунктов, питающих данный район, а также намечены к перекладке отдельные участки газопроводов, не соответствующие по своему сечению фактическим требованиям газопотребления. При обнаружении резких перепадов давления газа на небольших участках газопроводов устраняют закупорки.

Во всех случаях наиболее правильно измерять давление непосредственно на подземных газопроводах. Для этих целей используют пропарники, стоячки газопроводов и конденсатосборников, выводы в дома, ГРП, атак же приборы потребителей на первых этажах. На газопроводах низкого давления измерения производят с помощью У-образных манометров, заполненных водой в летнее время и незамерзающей жидкостью в зимнее.

При этом надо обязательно вводить поправку на плотность жидкости или переградуировать шкалу, чтобы отсчитывать показания в миллиметрах водяного столба. На газопроводах высокого и среднего давлений для измерений обычно применяют пружинные показывающие манометры на давление, близкое к фактическому.

Предварительно они должны быть проверены на точность показаний по образцовому манометру.

Для регистрации давлений можно использовать самописцы. Подключение измерительных приборов (манометров и самописцев) к газопроводам лучше всего осуществлять с помощью специальных стоячков с кранами. Одни из них используются для газопроводов низкого давления, другие — для газопроводов среднего и высокого давлений.

Контрольные замеры давления производит бригада, состоящая из двух человек и более. Все члены бригады, участвующие в работе по замеру давления в газопроводе, должны иметь спецодежду, средства защиты и необходимые предупредительные знаки. На весь цикл, работы бригада должна быть обеспечена необходимым исправным инструментом, приборами, материалами, средствами транспорта и радиосвязью.

Вблизи места работы вывешиваются или выставляются предупредительные знаки. Курение и зажигание огня в зоне работ радиусом 10 м запрещается.

«Охрана труда и техника безопасности в газовом хозяйстве», А.Н. Янович, А.Ц. Аствацатуров, А.А. Бусурин

Требования к манометрам

Цвет корпуса указывает на тип измеряемого газа: желтый – аммиак, голубой – кислород, черный – негорючие, красный – горючие

Точные показатели, в соответствии с которыми устройство проводит замеры, напрямую зависит от правильности его подбора и монтажа в сочетании с эксплуатационными условиями. При подборе нужно учитывать физические и химические свойства измерительной среды и предполагаемые данные по давлению. Например, для условий с высоким содержанием агрессивных газов, лучше приобретать специальные приборы, изготовленные из прочных материалов. Диаметр стекла манометра должен быть не меньше 10 или 16 см, если его размещают на дистанции от 2 до 3 метров.

Устройства, применяемые в газовых средах, имеют различные оттенки корпуса, к примеру, голубой указывает на работу с кислородом, желтый с аммиаком, красный и черный подходят для горючих и негорючих газов соответственно. По правилам безопасности не рекомендуется пользоваться манометрами с истекшим сроком поверки, а также при отсутствии пломбы или отметки о проведении этой процедуры. Если стрелка прибора не возвращается к нулевому показателю после отключения, он тоже считается нерабочим.

Особенности использования и тех. характеристики манометров

Манометры применяют для контроля избыточного давления. В основе его работы лежит возможность уравновешивания давления при помощи силы деформации пружины, один конец которой закреплён, а второй связан с механизмом, передающие колебания чувствительного элемента движению стрелки. Диапазон измерения давления для различных манометров может колебаться от 0 до 100 МПа. Эти метрологические устройства могут иметь различный класс точности. Для рабочих приборов уровень допустимых погрешностей обозначается цифрами от 0,15 до 4. При этом более высокой точности соответствует меньшее число.

Вакуумметры – это те же манометры, но предназначенные для измерения разряжённой среды. В зависимости от принципа действия существуют такие типы устройств:

классические;
ёмкостные;
терморезисторные;
термопарные;
ионизационные.

Диапазон возможных измерений зависит от типа прибора. Так, например, классические вакуумметры определяют давление от 10 до 100000 Па, ёмкостные от 1 до 1000 Па, а компрессионные от 0,001 Па.

Мановакууметры способны определять как избыточное, так и отрицательное давление. Большинство приборов работает в диапазоне от -0,1 до 2,4 МПа. На устройстве имеется измерительная шкала с положительными и отрицательными значениями.

Требования к приборам для измерения давления и их классификация

Современная наука и техника предъявляют самые разнообразные требования к приборам для измерения давления. Прежде всего это связано с широким диапазоном измеряемых величин давления, от микропаскаля (мкПа) до гигапаскаля (ГПа). Возрастают требования к точности измерений, усложняются объекты исследований, которые накладывают дополнительные условия на конструктивное оформление приборов. Так, например, приборы, используемые для измерения установившихся давлений, оказываются непригодными при измерениях пульсаций давления, причем в реальных процессах встречаются частоты до мегагерц (МГц).

Многообразие требований породило большое количество приборов, различных по принципу действия, точности измерения и конструктивному оформлению.

Условно все приборы для измерения давления можно классифицировать по следующим признакам:

а) по роду измеряемой величины;

б) принципу действия;

Установленные классы точности для приборов давления соответствуют следующему ряду: 0,005; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Классификация по роду измеряемой величины. В зависимости от вида измеряемого давления (избыточного p_изб или абсолютного p_абс) существует несколько типов приборов:

а) манометры – приборы для измерения положительного избыточного давления;

б) вакуумметры – приборы для измерения отрицательного избыточного давления;

в) мановакуумметры – приборы, позволяющие измерять как положительное избыточное давление, так и отрицательное;

г) дифференциальные манометры – приборы для измерения разности давлений в двух точках;

д) барометры – приборы для измерения абсолютного давления, равного атмосферному. Для измерения абсолютного давления больше атмосферного используют два прибора – барометр и манометр; меньше атмосферного – барометр и вакуумметр.

Классификация по принципу действия. Приборы для измерения давления подразделяются на следующие виды:

а) жидкостные – основанные на гидростатическом принципе действия, т. е. измеряемое давление уравновешивается давлением столба жидкости, высота которого определяется непосредственно или путем расчета.

Впервые идея измерения давления по величине столба жидкости была высказана итальянским ученым Э. Торричелли в 1640 г., а осуществлена итальянским механиком Вивиани в 1642 г. и французским ученым Б. Паскалем в 1646 г. Жидкостные приборы не утратили своего значения до настоящего времени. Это объясняется тем, что принцип действия этих приборов очень прост. Они не сложны в изготовлении, точны и надежны;

б) механические – принцип действия которых заключается в том, что под действием давления происходит деформация некоторого упругого элемента, и величина этой деформации служит мерой измеряемого давления;

в) грузопоршневые – манометры, в которых измеряемое давление, действуя на одну сторону поршня, уравновешивается внешней силой, приложенной с противоположной стороны поршня. В качестве уравновешивающей силы используют грузы. Вес груза, деленный на площадь поршня, определяет величину измеряемого давления;

г) электрические – принцип действия основан на изменении электрических свойств некоторых материалов или изменении каких-либо электрических параметров под действием давления;

д) комбинированные – принцип действия которых носит смешанный характер.

Классификация по классу точности. По точности показаний все выпускаемые серийно приборы делятся на классы. Классом точности прибора называется основная наибольшая допустимая приведенная погрешность.

Механические приборы подразделяют также на технические и образцовые. Образцовые используют для целей поверки, так как они сверяются с эталонными приборами. Технические применяют непосредственно для измерения давления.

Дата добавления: 2014-12-30 ; просмотров: 7 ; Нарушение авторских прав

Источник

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

общетехнические;
эталонные;
специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

– Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 ° C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с интервалом от 10 до 55 Гц, а также амплитуды с размером максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

– Они нередко оснащены преобразователями, что автоматизирует технологические процессы. Значения давления на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным средствам, поэтому для работы по отношению к определенному к

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

– Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 ° С. Температура рабочей среды до + 150 ° С. Нередко входит в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих анесетилет. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 ° С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в беникиманикиманикиманикикиманик. Такие устройства отличаются более высоким классом сравнения с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в контроле достоверности измерительных приборов по месту установки, также используют манометры повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны использоваться поверки не реже одного раза в год, если другие сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридичецскии. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с средней зубчатого знепо. Они характеризуются минимальным трением в стрелочном механизме.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 и классом точности 0,4 имеют шкалу из 250, с классом точности 0,15 и классом точности Эксплуатация устройства возможна при температуре окружающей среды в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 ° С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья.

Критерии выбора приборов

Оптимальный вариант – регулятор со шкалой от 0 до 10 атм

При подборе устройства нужно учитывать все требования к манометрам, применяемым в газовом хозяйстве. Основным критерием считается измерительный диапазон, в процессе выбора необходимо помнить, что стандартное давление должно укладываться в промежуток от 1/3 до 2/3 по шкале измерения. Идеальным вариантом станет регулятор со шкалой до 0-10 атм

На втором месте по степени важности находится показатель класса точности, показывающий нормальную погрешность результатов замеров во время функционирования прибора

При желании этот показатель можно рассчитать индивидуально, к примеру если устройство рассчитано на 10 атм, а его класс равен 1.5, показатель погрешности такого газомера составляет 1.5% от общей шкалы. По типу монтирования штуцера манометры бывают радиальными или торцевыми, помимо этого регуляторы дополняются резьбой метрического или трубного типа. Выбирая устройство, нужно учитывать его межповерочный интервал, будет лучше, если он составляет два года.

Манометры для измерения низких давлений газов Росма

Диаметр корпуса:

63, 100 ммКласс точности: Ø100: 1,5 Ø63: 2,5Диапазон показаний давлений: КМ: 0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа КМВ: -1…1,5* / -1…3*кПа * — только для Ø100 Также под заказ изготавливаются манометры O100 со шкалой в мбар.Рабочие диапазоны: Постоянная нагрузка: ¾ шкалы Переменная нагрузка: 2/3 шкалы Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя. Манометр для измерения давлений сухих газообразных сред, неагрессивных к медным сплавам.

Рабочая температура:

Окружающая среда: -30…+60 °C Измеряемая среда: до +100 °CКорпус: Ø100: IP40, нержавеющая сталь Ø63: IP40, сталь, цвет черныйКольцо: Ø100 — Байонетное, нержавеющая стальЧувствительный элемент: Металлическая мембранная коробка — медный сплавТрибко-секторный механизм: Медный сплавЦиферблат: Алюминий, шкала черная на белом фоне

Стекло:

Ø100: Инструментальное Ø63: Пластиковое безопасноеШтуцер: ЛатуньПрисоединение: Ø100: Радиальное Ø63: Радиальное или осевое (под заказ)Резьба присоединения: Ø100: G½ или M20×1,5 Ø63: M12×1,5Марка стали: Ø100: 08Х18Н10 (корпус, кольцо) Ø63: Сталь 10 (корпус)

Наименование	Стоимость с НДС, руб.	В наличии на складе
Манометр низкого давления КМ-11Р(0-10kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-16kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-25kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-40КРа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-11Р(0-6kPа)М12х1,5.2,5	1 465,00	Купить
Манометр низкого давления КМ-22Р(0-10kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-10kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-16kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-16kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-2,5kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-2,5kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-25kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-25kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-40kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-40kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-4kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-4kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-60kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-60kPа)М20х1,5.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-6kPа)G1/2.1,5	2 850,00	Купить
Манометр низкого давления КМ-22Р(0-6kPа)М20х1,5.1,5	2 850,00	Купить

Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от -60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение. Котловые манометры широко применяются в системах теплоснабжения и на объектах теплоэнергетики.

Манометры котловые Росма

Тип	Диаметр корпуса	Класс точности	Пределы измерений(кгс/см², *0,1МПа)	Резьба	Штуцер	Цена с НДС, руб.
КМ-11	63	2,5	0… 6 / 10 / 16 / 25 / 40 /60	М20×1,5	радиальный	1 465,00
КМВ-22	100	1,5	-1…1,5; -1…3	G½ или М20х1,5	радиальный	1920,00
КМ-22	0… 2,5 / 4 / 6 / 10 / 16 / 25 / 40 /60	2 850,00

Стандартное исполнение (Ø 63мм)
Радиальное присоединение	Освевое присоединение

Стандартное исполнение (Ø 100мм)
Радиальное присоединение

Габаритные размеры манометров Росма:

Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	h, мм	f, мм	S, мм	G, мм	Вес, кг
63	65	65	46	71	—	60	11	14	M12x1,5	0,18
100	101	99	51	—	17	88	16	22	G½ или М20х1,5	0,57

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Действия

Главная
«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

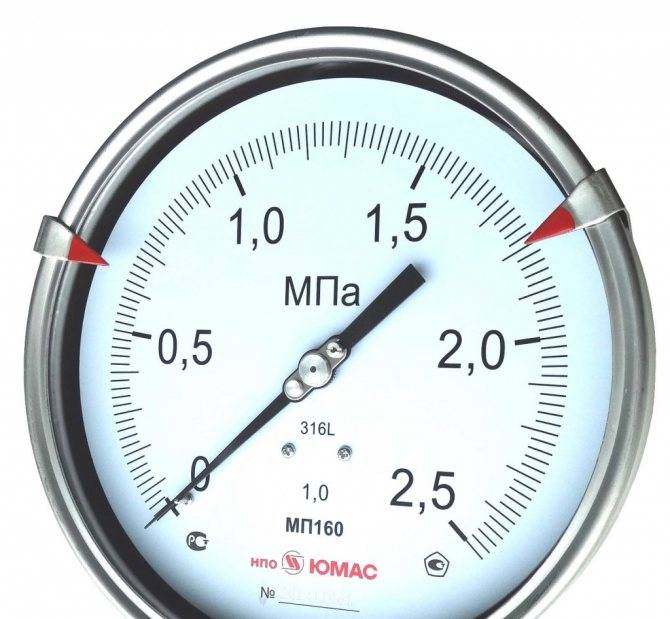

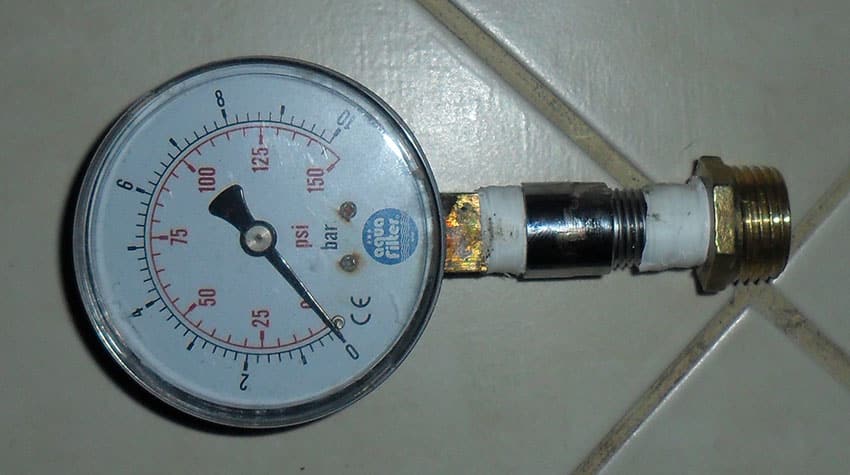

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Манометр
