Микрометр электронный цифровой мкц, гост, видео

Микрометр, микрометрический глубиномер, микрометрический нутромер

Приборы измерения размеров

Микрометрические инструменты предназначены для абсолютных измерений наружных и внутренних размеров, высот уступов, глубин отверстий и пазов и т.д. К ним относятся гладкие микрометры (рис. 8.8); микрометры со вставками, микрометрические глубиномеры; микрометрические нутромеры.

Принцип действия

Принцип действия этих инструментов основан на использовании винтовой пары (винт-гайка) для преобразования вращательного движения микрометрического винта в поступательное. Основными частями микрометрических инструментов являются: корпус, стебель, внутри которого с одной стороны имеется микрометрическая резьба с шагом 0,5 мм, а с другой — гладкое цилиндрическое отверстие, обеспечивающее точное направление перемещения винта. На винт установлен барабан, соединенный с трещоткой, обеспечивающей постоянное усилие измерения (для микрометрических нутромеров трещотка не устанавливается). Стопор служит для закрепления винта в нужном положении.

Отсчетное устройство микрометрических инструментов состоит из двух шкал: продольной и круговой. По продольной шкале отсчитывают целые миллиметры и 0,5 мм, по круговой шкале — десятые и сотые миллиметра.

Микрометры

Рис. 8.8. Гладкий микрометр: а — кинематическая схема; б — принципиальная схема; 1 — корпус; 2 — неподвижная пятка; 3 — стебель; 4 — микрометрический винт; 5 — барабан; 6 — гайка микрометрической пары; 7- устройство стабилизации усилия измерений (трещотка); 8 — контргайка

Гладкие микрометры типа МК (ГОСТ 6507-78) (см. рис. 8.8) выпускаются с различными пределами измерения: от 0 до 300 мм с диапазоном показаний шкалы 25 мм, а также 300…400. 400… 500 и 500… 600 мм. Предельная погрешность микрометров зависит от верхних пределов измерения и может составлять от ±3 мкм для микрометров МК-25 до ± 50 мкм — для микрометров МК-500. Выпускаются микрометры с цифровым отсчетом всего результата измерения. Отсчетное устройство в таких микрометрах действует по механическому принципу.

Микрометрический глубиномер

Микрометрический глубиномер (ГОСТ 7470-78) (рис. 8.9) предназначен для абсолютных измерений глубин отверстий, высот выступов и т. д. Он имеет стебель 3, закрепленный на траверсе 4, с помощью гайки фиксации 6. Одной измерительной поверхностью является нижняя плоскость траверсы 4, другой — плоскость микрометрического винта, соединенного с подвижной пяткой 5. Микровинт вращается трещоткой 1, соединенной с барабаном 2. В комплект микрометрического глубиномера входят установочные меры с плоскими измерительными торцами.

Рис. 8.9. Микрометрический глубиномер: 1- трещотка; 2 – барабан; 3- стебель; 4- траверса; 5- подвижная пятка; 6- гайка фиксации

Микрометрический нутромер

Микрометрический нутромер (ГОСТ 10-75) (рис. 8.10) предназначен для абсолютных измерений внутренних размеров. При измерении измерительные наконечники приводят в соприкосновение со стенками проверяемого отверстия. Микрометрические нутромеры не имеют трещоток, поэтому плотность соприкосновения определяется на ощупь. Установка нутромера на нуль выполняется либо по установочному кольцу, либо по блоку концевых мер с боковиками, устанавливаемых в струбцину.

Рис. 8.10. Микрометрический нутромер: 1 — неподвижный наконечник; 2 — удлинитель; 3 — микрометрическая головка

Микрометрические нутромеры типа НМ выпускают с пределами измерений 50…75, 75… 175, 75… 600, 150… 1250, 800… 2500, 1250… 4000,2500… 6000 и 4000… 10000 мм. При необходимости увеличения пределов измерений используются удлинители.

Виды микрометров

Поскольку измерения с высокой степенью точности, которую не обеспечивает штангенциркуль, необходимы для деталей разной формы и размеров, ассортимент микрометров тоже довольно велик.

В первую очередь изделия различают по степени точности измерений, что напрямую связано с их конструкцией:

самым простым и надежным считается так называемый аналоговый или механический микрометр. Стандартная точность измерений – до сотых долей миллиметра;
если в приборе к двум шкалам – на стебле и барабане – добавляется еще одна, стрелочная, такое устройство называют стрелочным или рычажным микрометром. Он считается более точным, чем обычный, и дает возможность вести измерения с допуском до тысячных долей миллиметра;
цифровые (точнее, с цифровым экраном) приборы уже описаны выше. Он совмещает в себе конструктив винтового и рычажного устройства, дает точность измерений до 0,001 мм;
наиболее точными и совершенными в современной промышленности считаются лазерные микрометры. Однако принцип их работы совсем другой – величина размера определяется по отклонению лазерного луча. Благодаря этому возможно измерение с точностью до 0,0001 мм.

По конструктиву приборов и возможности совершения ими разных замеров классификация идет иначе:

гладкий (обычный винтовой, он же аналоговый и механический) микрометр позволяет измерять внешний размер детали – ширину, длину, толщину, диаметр;
для замера толщины стенки детали применяется немного другая конструкция, ее называют трубной. Особенность – выступ на пятке, обращенный к шпинделю;
для определения размера зуба шестерни и расстояний между ними используется зубомерная разновидность. Ее особенность – насадки конической формы на пятку и шпиндель, обеспечивающие плотное прилегание измерителя к поверхности зуба;
листовые микрометры предназначены для замера толщины листов, поэтому скоба у них уменьшена по сравнению с другими моделями, зато имеется дополнительная круговая шкала для большей точности измерений;
так называемые проволочные микрометры, как понятно из названия, предназначены для определения сечения проволоки и иных деталей очень малого размера. Соответственно скобы у этих устройств нет вовсе, но обеспечена повышенная точность замеров;
очень специфическое назначение у прибора с призматической формой насадок на скобе. Он позволяет очень точно определять правильность формы и размеров многолезвийного инструмента;
канавочный микрометр (или микрометр-глубиномер) рассчитан на определение глубины отверстия (канавки, паза, углубления) в детали. Принцип его работы схож со штангенциркулем или обычным глубиномером, но точность заметно выше, чем у этих приборов. В комплекте поставки обычно имеются дополнительные щупы различной длины для расширения диапазона измерений;
резьбовой микрометр служит для точного определения диаметра метрической резьбы и имеет характерные заостренные концы пятки и шпинделя. Это позволяет концам устройства касаться впадин резьбы. Снабжается дополнительными наконечниками для разного шага измеряемой резьбы;
очень необычен двойной прибор (для регулировки клапанов) – он рассчитан на отслеживание постепенных изменений диаметра (сечения) детали в процессе изготовления. Например, удобно замерять им диаметр поршней до или после снятия части материала;
измерить внутренний диаметр тонкой трубы (отверстия) позволяет нутромер-микрометр. Для определения диаметра из его основной части выдвигаются небольшие детали до касания к стенкам детали.

Солидную часть функций разных видов микрометров совмещает в себе универсальное устройство с набором насадок на шпиндель и пятку.

Основной его минус – возможность измерения только внешних размеров.

Микрометры их виды по способу отображения показаний

Свое применение устройства нашли не только в домашнем хозяйстве, но также применяются профессионалами, например, токарями, слесарями и работниками других сфер. Эти специалисты знают все особенности измерения микрометром, но если возникла потребность уточнить размер детали с высокой точностью значений, тогда для начала надо разобраться с видами выпускаемых устройств. По способу отображения значений, микрометры классифицируются на аналоговые, стрелочные или часовые, цифровые и лазерные. Что представляет собой каждая модификация устройства, и в каких случаях стоит использовать те или иные виды измерителей, выясним далее подробно.

Комплектация микрометра

Универсальный измерительный инструмент лучше всего подходит для использования в быту. В комплект устройства может входить до пяти разных сменных пяток, благодаря чему можно производить измерения предметов различных форм и размеров. Данный тип микрометра состоит из нескольких основных элементов.

Специальный стебель, на поверхности которого расположены шкалы, являющиеся основой нумерации. Эта деталь имеет два вида шкалы: основная, которая уже пронумерована и указывает на количество целых миллиметров, и дополнительная шкала — показывает не целые, а количество половин миллиметров.
Качественный инструмент оснащён прочной скобой из жёсткого материала. Проблема некачественных микрометров в том, что при незначительном повреждении и деформации скобы, ухудшается точностью измерения прибора.
Устройство включает в себя эталон — специальный элемент, предназначенный для осуществления систематических проверок точности настроек прибора. Стоит сразу отметить, что далеко не каждый микрометр включает в комплект данную деталь.
Прибор имеет пятку. Данный конструктивный элемент бывает двух типов: встроенный в корпус микрометра и съёмный. Однако последний вариант встречается только у тех приборов, которые имеют широкий измерительный диапазон.
Для точного измерения десятых и сотых долей миллиметров в прибор встроен специальный барабан. Кроме того, торцовая часть этого элемента также используется в качестве указателя для шкалы, расположенной на стебле устройства.
Устройство также состоит из стопорного механизма, который выполнен в форме винтового зажима. Данный элемент необходим для того, чтобы фиксировать прибор в период настройки его параметров либо в процессе снятия показаний.

Электронные версии микрометров имеют табло, которое может настраиваться одновременно на несколько разных систем отсчёта, к примеру, сразу на дюймы и миллиметры. А также табло показывает индикатор заряда батареи. Если прибором, в процессе проведения замеров, не пользоваться более пяти минут, срабатывает автоматическое выключение системы, позволяющее экономить заряд.

Способы проведения измерений

Измерение микрометром можно осуществлять двумя основными способами.

Относительный метод. Предполагает измерение различных предметов и границ, располагающихся близко к измеряемой детали, размеры которой потом предстоит вычислить посредством математических расчётов.
Абсолютный метод. В этом случае измерение осуществляет путём прикладывания разъёма микрометра непосредственно к предмету, который предстоит измерить. Чтобы зафиксировать измеряемую деталь, выставляются специальные зажимы, которые есть у прибора. После чего размеры этого предмета считываются со шкал, которые расположены на стебле устройства.

Настройка прибора

Перед началом проведения измерений необходимо подготовить микрометр и настроить его, чтобы избежать возникновения погрешностей в процессе вычисления размеров. Процедура настройки включает в себя несколько обязательных этапов:

Вначале необходимо проверить прочность крепления пятки прибора.
Также проверяется жёсткость крепления стебля микрометра в скобе.
Всё конструктивные элементы устройства следует тщательно протереть мягкой тряпочкой.
Далее нужно проверить нулевые данные. Как правило, у большинства моделей инструмента для этой цели соединяются винт устройства и верхняя часть пятки так, чтобы было несколько щелчков трещотки — в пределах трёх — пяти щелчков. Если всё делать правильно, показания микрометра должны оказаться на уровне 0.00.

После настройки можно приступать к проведению измерений.

ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Микрометры должны быть изготовлены следующих типов:

МК — гладкие для измерения наружных размеров изделий (черт.1);

МЛ — листовые с циферблатом для измерения толщины листов и лент (черт.2);

МТ — трубные для измерения толщины стенок труб (черт.3);

МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм (черт.4);

МГ — микрометрические головки для измерения перемещения (черт.5);

МП — микрометры для измерения толщины проволоки (черт.6).

Примечание. Наименьший внутренний диаметр труб, измеряемых микрометром типа МТ, должен быть 8 или 12 мм.

Тип МК

1 — скоба; 2 — пятка; 3 — микрометрический винт; 4 — стопор;5 — стебель; 6 — барабан; 7 — трещотка (фрикцион)Черт.1

Тип МЛ

1 — скоба; 2- пятка; 3 — микрометрический винт; 4 — стопор; 5 — стебель;6 — барабан; 7 — трещотка (фрикцион); 8 — циферблат; 9 — стрелкаЧерт.2

Тип МТ

1 — скоба; 2 — пятка; 3 — микрометрический винт;4 — стопор; 5 — стебель; 6 — барабан; 7 — трещотка (фрикцион)Черт.3

Тип МЗ

1 — скоба; 2 — пятка; 3 — измерительная губка; 4 — микрометрический винт;5 — стопор; 6 — стебель; 7 — барабан; 8 — трещотка (фрикцион)Черт.4

Тип МГ

1 — микрометрический винт; 2 — стебель; 3 — барабан; 4 — трещотка (фрикцион)Черт.5

Тип МП

1 — корпус; 2- микрометрический винт; 3 — стебель; 4 — барабан; 5 — трещотка (фрикцион)Черт.6

1.2. Микрометры следует изготовлять:

с ценой деления 0,01 мм — при отсчете показаний по шкалам стебля и барабана (черт.1-6);
со значением отсчета по нониусу 0,001 мм — при отсчете показаний по шкалам стебля и барабана с нониусом (черт.7 и 8);
с шагом дискретности 0,001 мм — при отсчете показаний по электронному цифровому отсчетному устройству и шкалам стебля и барабана (черт.9).

1 — стебель; 2 — нониус; 3 — барабан; 4 — цифровое отсчетное устройствоЧерт.7

1 — стебель; 2 — нониус; 3 — барабанЧерт.8

1> — стебель; 2 — барабан; 3 — электронное цифровое отсчетное устройствоЧерт.9

Примечание. Черт.1-9 не определяют конструкции микрометров.

(Измененная редакция, Изм. N 1).

1.3. Основные параметры, размеры и классы точности микрометров должны соответствовать установленным в табл.1.

Таблица 1мм

Тип микрометра	Диапазон измерений микрометра с отсчетом показаний	Шаг микрометрического винта	Измерительное перемещение микровинта
по шкалам стебля и барабана классов точности	по шкалам стебля и барабана с нониусом	по электронному цифровому устройству классов точности
1	2	1	2
МК	0-25; 25-50; 50-75; 75-100	0,5	25
100-125; 125-150;150-175; 175-200;200-225; 225-250;250-275; 275-300	—
300-400;400-500;500-600	—
МЛ	—	0-5	1,0	5
0-10	10
0-25	25
МТ	0-25	0,5	25
МЗ	0-25; 25-50; 50-75; 75-100
МГ	0-15	15
0-25	25
—	0-50	—	50
МП	0-10	10

1.4. Диаметр гладкой части микрометрического винта должен быть 6h9, 6,5h9 или 8h9.

На концах микрометрического винта и пятки на длине до 4 мм допускается уменьшение диаметра, но не более чем на 0,1 мм.

1.5. Электрическое питание микрометров с электронным цифровым отсчетным устройством должно быть от встроенного источника питания.

Электрическое питание микрометров, имеющих вывод результатов измерений на внешние устройства, — от встроенного источника питания и (или) от сети общего назначения через блок питания.

Пример условного обозначения гладкого микрометра с диапазоном измерения 25-50 мм 1-го класса точности:

Микрометр МК50-1 ГОСТ 6507-90

То же, микрометрической головки с нониусом с диапазоном измерения 0-25 мм:

Микрометр МГ Н25 ГОСТ 6507-90

То же, гладкого микрометра с электронным цифровым отсчетным устройством с диапазоном измерения 50-75 мм:

Микрометр МК Ц75 ГОСТ 6507-90

1.4, 1.5. (Измененная редакция, Изм. N 1).

Цифровые изделия: нюансы

Микрометр (а) и примеры расчета по его шкале (б, в, г).

Счет по штриховочным шкалам микрометра порой неудобен. Если зрение нехорошее или освещение несильное, эту проблему решают электронные МК. Они мало разнятся от механических, плоскости со штрихами заменены инкрементными емкостями, индуктивными элементами преобразования, электронным блоком с цифровым табло. Преобразователь – это две дисковые пластины с проводами. Один диск двигается с болтом, другой – закреплен жестко, держится шпонкой. Они двигаются с болтом на весь его размер.

Скоба микрометров имеет процессорный узел, табло с показателями 0,01 или 0,001 мм, функцией установки нуля, есть также и возможности подключения к внешним вычислительным приборам. Прибор имеет питание от батареи со сроком службы в полтора года. Электромикрометры имеют границу замеров до 300 мм. Делают много разных модификаций, в них параметры могут различаться. Так, есть со сферическими плоскостями под замеры трубчатых элементов, с дисками – для замеров мягких предметов.

Настройка микрометра на ноль

Для примера возьмём микрометр с рабочим диапазоном 0-25. Это самый «ходовой» прибор. Как всегда, перед любой манипуляцией прибор необходимо почистить. Как это делать с помощью бумажного листа, мы говорили выше.

Далее необходимо соединить лапки прибора. Зажимаем фиксирующий винт. Это необходимо, чтобы в дальнейшем зафиксировать наш прибор на нуле. Если мы видим, что данные метки не совпадают – риски не стоят ровно на нуле, то следует подкрутить стебель, используя специальный ключ. Он обычно входит в комплект, таким образом, чтобы риски совпали.

Наша задача – ослабить барабан и выставить его деления ровно напротив нуля на стеблевой отметке

Разновидности устройств

Современные производители предлагают большой выбор различных микрометров, отличающихся своими техническими характеристиками и сферой применения.

Чаще всего в производстве и машиностроении для изменения гладких поверхностей и внешних размеров различных предметов используется гладкий микрометр. В состав устройства входит скоба, зажимы для измеряемой детали и стебель.
Чтобы произвести измерения в труднодоступных местах, используются устройства часового типа. Они оснащены небольшим круглым циферблатом, на котором есть большая стрелка, специальной измерительной шкалой, а также длинным щупом. Как правило, чтобы использовать инструмент, его вначале закрепляют на ровной прочной поверхности, а снизу кладут измеряемую деталь.
Проволочный тип измерительного устройства отличается небольшими габаритами. Исходя из самого названия, уже можно сделать вывод, что подобные микрометры предназначены для измерения проволоки, кабелей, а также небольших шариков.
Наиболее точным считается рычажный тип прибора. На нём хорошо измерять трубы, колёса и прочие сложные изделия. Состоит сразу из нескольких шкал, снимающих показания измерений. Эти данные суммируются для получения максимально точных результатов. Отличительной чертой данного прибора является наличие сразу трёх заострённых опорных точек для вставки измеряемых деталей.
Для измерения толщины и ширины лезвий различных инструментов и прочих тонких элементов принято пользоваться призматическим микрометром.
Лучшим вариантом для измерения параметров нарезки резьбы будет резьбомерное устройство. Особенностью микрометра является наличие острия, располагающегося на измерительной микропаре. Это позволяет максимально точно определять размеры резьбы.
Что касается канавочного типа устройства, то его основное предназначение заключается в определении параметров канавок в микросхемах, а также вычисления расстояния между ними.
Для измерения толщины плоских листов, изготовленных из различных материалов, используется листовой микрометр. В данном случае микропарой выступают плоские без лофта неподвижные диски, изготовленные из прочного материала.
Для установления точных параметров зубчатых колёс всегда используется зубомерный тип устройства.
Чтобы измерить толщину трубных стенок, применяется трубный тип микрометра.
Универсальный прибор необходим для расчёта размеров различных поверхностей. Измерения производятся посредством специальных вставок, которые могут иметь различную форму.

Существуют и другие разновидности микрометров, предназначенные для измерений совершенно разных предметов и поверхностей. Однако для использования прибора в домашних условиях достаточно иметь универсальный микрометр электронного или механического типа.

Микрометр гладкий

В быту чаще всего приходится сталкиваться именно с микрометром гладким. Он наиболее универсален и чаще других встречается в домашних наборах инструментов. Кроме того, умея пользоваться этим инструментом, каждый с легкостью сможет воспользоваться и прибором другого типа.

Устройство

Все механизмы расположены на скобе. На ней жестко закреплена пятка, она служит неподвижным упором в процессе выполнения измерений. На противоположном конце скобы жестко закреплен стебель, он выполнен в виде полого цилиндра.

На стебле нанесена шкала, цена ее деления обычно составляет 0,5 мм. Внутри стебля располагается винтовая пара. Гладкая часть микрометрического винта выходит из стебля в измерительную зону и оканчивается плоской измерительной поверхностью.

Противоположная часть микрометрического винта жестко соединена с барабаном. На барабане нанесена шкала, позволяющая отсчитывать сотые или тысячные доли миллиметра. На практике мы чаще сталкиваемся с микрометрами, имеющими цену деления 0,01 мм.

На внешнем торце барабана размещена трещотка. Она ограничивает крутящий момент, прикладываемый рукой человека при вращении винта. Это позволяет избежать неверных показаний прибора при упругой деформации элементов винтовой пары. Кроме того, трещотка не даст повредить механизм микрометра приложением чрезмерных усилий.

Как мы видим, устройство микрометра довольно простое.

Класс точности

Вопреки распространенному заблуждению, класс точности микрометра определяет не цену деления, а допускаемую погрешность. Например, для МК25 первого класса предел погрешности составляет ±2 мкм (±0,002 мм), а второго класса — уже ±4 мкм (±0,004 мм).

Маркировка

ГОСТ 6507–90 определяет условные обозначения микрометров. Например, уже упомянутый гладкий микрометр с диапазоном измерения от 0 до 25 мм первого класса имеет обозначение «Микрометр МК25−1 ГОСТ 6507–90 ».

ГОСТ — документ, требующий неукоснительного соблюдения. В литературе могут встречаться обозначения этого же микрометра, написанные через пробел (микрометр МК 25) или через дефис (МК-25). Однако единственно верным является слитное написание (МК25).

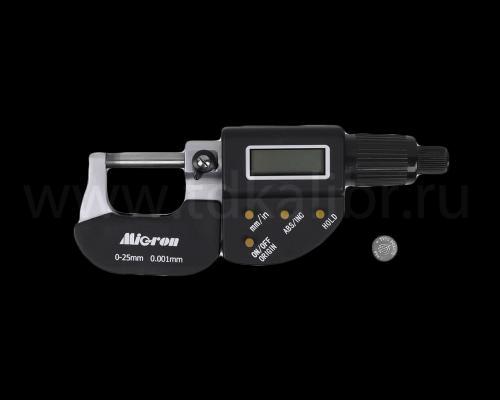

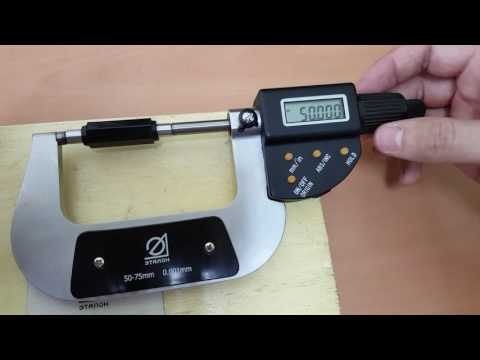

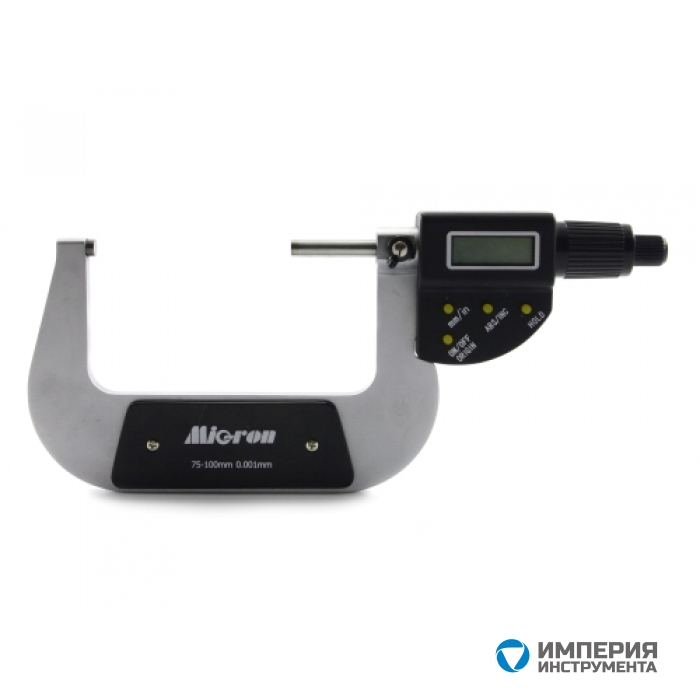

Микрометр с цифровой индикацией

Имеющиеся в продаже микрометры с цифровой индикацией обладают рядом преимуществ:

Наличие электронной начинки в составе прибора и цифровой индикации существенно упрощает процесс измерения и сокращает время, затрачиваемое на считывание показаний.
Явным преимуществом производимых согласно ГОСТ 6507–90 цифровых приборов является цена деления 0,001 мм, а также небольшой предел допускаемой погрешности.
Современные цифровые модели позволяют проводить не только абсолютные, но и относительные измерения. В любом положении из диапазона измерений можно выставить нулевое значение. Такая функция полезна при техническом контроле, разбраковке деталей, сложных измерениях.
Контроль и разбраковку деталей можно проводить еще быстрее, если занести в память прибора пределы допуска. Продвинутые модели обладают такой функцией.
Приборы последних лет имеют разъем, позволяющий выводить статистику измерений на компьютер. Эта функция полезна как для анализа серии измерений, так и для составления различных отчетов.
Цифровые инструменты универсальны для жителей любой страны мира, поскольку позволяют использовать метрическую или английскую систему измерений.

Есть у цифровых приборов и свои недостатки. Главный из них — меньшая надежность. Любая цифровая техника требует бережного отношения. Классический механический микрометр при случайном падении на пол с большой долей вероятности не пострадает, хотя и для него это плохо. А вот цифровой при таком обращении может отказаться продолжать работу, что потребует ремонта или даже покупки нового прибора.

Также следует помнить, что дешевый цифровой прибор неизвестного производителя может выдавать существенные ошибки в результатах. И ошибки эти могут быть гораздо более критичными, чем ошибки, выдаваемые дешевой механической моделью. Разумеется, речь здесь идет о приборах, фактически не соответствующих ГОСТу. Хотя даже изготовленные по ГОСТу цифровые модели порой демонстрируют загадочное поведение или отказываются работать спустя месяц после начала эксплуатации.

Механический тип микрометра

В большинстве случаев для измерений применяют механические микрометры. Его устройство представляет собой ручку и выемку, в ней размещается деталь, которую необходимо измерить. Она представляет собой полукруг со стойкой на которую направлен винт микрометра.

Ручку необходимо доводить, чтобы замкнуть винт. Когда произошло их смыкание вокруг измеряемой детали начинают вращать трещотку для подгонки. После этого можно снимать показания по шкалам, которые нанесены на барабан и стебель микрометра.

Читайте здесь: Обзор лучших лазерных уровней — топ-рейтинг самых популярных моделей 2020 года

Как выбрать микрометр

Перед покупкой данного измерительного прибора следует ознакомиться с его классификацией, и, исходя из целей измерения, определить вид прибора, необходимого вам

После этого следует обратить внимание на несколько критериев, которые вам понадобятся в процессе эксплуатации

Во-первых, следует определиться с диапазоном измерений. Этот критерии будет зависеть от величины предметов, с которыми вы будете работать. Наиболее распространенными являются приборы с диапазоном 0-25, 25-50, 50-75 и 75-100 мм. Работая с различными деталями могут понадобиться все 4 варианта, а для узких специализаций достаточно будет одного вида. Например, ювелирам не понадобится приборы с большим диапазоном, поскольку работа проводится с мелкими деталями. А некоторые производства требуют точных измерений деталей больших размеров. Для таких случаев есть устройства, где максимальный диапазон доходит до 600 мм.

От шага измерений будет зависеть точность результата. Этот параметр зависит от шкалы делений. Значит, чем меньше будет значение шага, тем точнее будет конечный результат. Так же каждый прибор имеет свою погрешность. Это значение можно увидеть в паспорте изделия.

А для удобного использования следует обратить внимание на эргономичный дизайн, габариты и вес. Вес микрометров может доходить до 2 килограмм

При долгой эксплуатации, это может оказаться неудобным. Что бы оценить эргономику прибора, его следует подержать в руке. Захват должен быть сделан левой рукой, а правая должна спокойно доставать до регулируемых элементов. Так же места, где производится захват прибора, не должны скользить в руке и желательно иметь рельефную поверхность.

Так же положительным моментом будет, если в устройство будет комплектоваться кейсом. Это будет удобно для транспортировки и хранения.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

недорогой;
легкий и компактный;
надежный;
есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип	Механический гладкий
Точность измерения	0,1 мм
Особенности	Фиксирующий зажим
Цена	1000 рублей

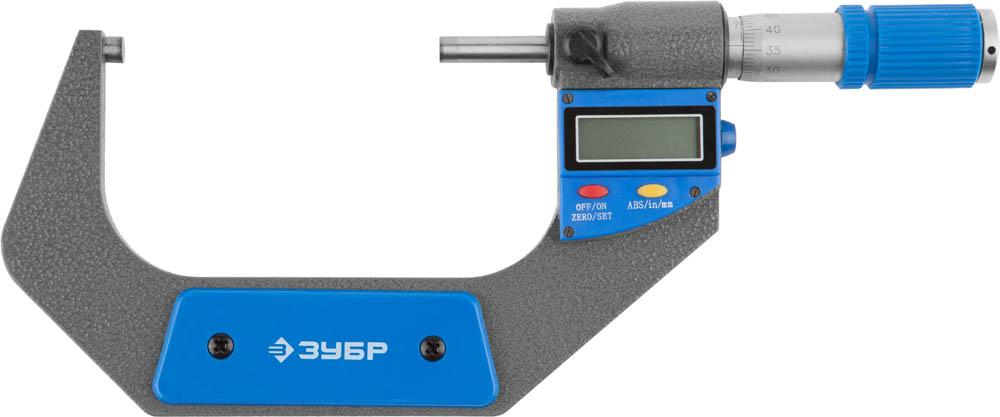

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

удобная эксплуатация;
высокая точность;
скорость работы;
есть зажим;
механическая и цифровая шкала.

Недостатки:

зависит от источника питания;
стоит дороже обычных микрометров.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, цифровой экран, механическая шкала
Цена	3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

высокая точность;
возможность подключения к ПК;
прочный винт из твердого сплава.

Недостатки:

зависит от источника питания;
нет механической шкалы;
большая цена.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, подключение к компьютеру
Цена	5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

высокая точность измерений;
рычажный механизм;

Недостатки:

вес — 80 грамм;
цена;
маленький диапазон измерения.

Тип	Рычажный механический
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, рычажная пятка без трещотки
Цена	20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

удобно работать с листами;
легкий и компактный;
высокая точность измерения.

Недостатки:

ограниченный диапазон задач;
цена.

Тип	Механический листовой
Точность измерения	0,01 мм
Особенности	Радиальная шкала
Цена	7500 рублей

Как пользоваться микрометром — пошаговая схема

Шаг 1: Проверка и калибровка

Время от времени, а также сразу после покупки, следует проверить ваш инструмент на наличие дефекта при измерении. В случае сбитой шкалы можно провести регулировку, для этого в комплекте всегда идет ключ. Для проверки точности прибора делается простая операция – смыкаются измерительные плоскости без детали. Когда винт упирается в противоположную плоскость, индикатор электронного микрометра должен показать 0. В механическом приборе барабан должен практически полностью закрыть стебель, его скошенный край обязан остановиться ровно на нулевой отметке шкалы стебля, а ноль барабана должен совпасть с продольным штрихом стебля.

Шаг 2: Фиксация детали

Внешне кажется, что все просто на этом этапе, вставляй деталь и зажимай, что есть мочи. Но это не совсем так, прибор высокоточный, и любое усилие исказит ваши результаты, а еще страшнее, если это собьет тонкую настройку всей системы. Но для предотвращения самодеятельности в приборе придуманы специальные механизмы. Сначала вы доводите винт до детали, расположенной возле второй измерительной плоскости, простым вращением барабана. Как только почувствовали упор, пора немного сместиться по рукоятке и продолжить вращать трещотку, это самый крайний вращательный элемент. Как только вы услышали характерный щелчок, потом второй и третий – самое время остановиться. Это значит, что деталь надежно зафиксирована, и три щелчка об этом вас известили.

Шаг 3: Снимаем показания шкал

Электронный прибор покажет вам все на индикаторе, тут разбираться не нужно, где искать заветные цифры. А вот с механикой нужно приловчиться. Начинаем снимать измерения с самого крупного разряда цифр, заканчивая самым мелким. Первым делом смотрим на шкалу стебля, это та часть рукоятки, которая оставалась все это время неподвижной. На ней имеются две шкалы, но они для удобства восприятия находятся на одной оси, просто деления снизу обозначают миллиметры (каждое деление равняется 1 мм), а сверху – половинки миллиметра (шаг 0,5 мм). В том месте, где остановился край барабана, смотрим, сколько делений по нижней (пусть 6) шкале осталось видимыми, так мы узнаем первую цифру (6 мм). Если край барабана поравнялся с каким-то делением верхней шкалы, то цифра после запятой будет 5, если деление спряталось, то пока что после запятой стоит ноль, но следом рассматриваем шкалу барабана, где найдем сотые доли миллиметра, которые и приплюсуются к десяткам. Например, на верхней шкале мы половинчатое деление не увидели, следовательно, пока что у нас 6,0 мм. Но на барабане с горизонтальным штрихом стебля совпала цифра 22, тогда 6,0 0,22=6,22 мм. Если бы штрих на верхней шкале стебля был виден, то было бы 6,5 мм, и уже к нему прибавляли бы 0,22, получилось бы 6,72 мм.

Подведение итогов

Проверяются неточности плоскостности-параллельности торца болта с пяткой при помощи трех, четырех плоскопараллельных оптических пластинок из стекла, вертикально градуированных в 1/4 или 1/3 хода микроболта (0,5 мм). Так, проверятся 3 или 4 места с полным его поворотом.

Чтобы осуществить поверку микрометра, плоскость фиксируют между пяткой и винтовым торцом. Сдвигая ее между измеряемыми плоскостями, определяют минимальное количество интерференционных колец на одной такой плоскости.

К числовому результату добавляют количество колец второй измерительной плоскости. Если световая волна имеет 640 Нм, то ширина одной полоски будет около 0, 32 мкм. Рекомендуется использовать под поверку калибрование сертифицированные меры.

Надо учесть, что МК имеют хорошую прослеживаемость при поверке погрешности или калибровке по сертифицированным мерам.

МК — это достаточно универсальный прибор. Его выпускают с усовершенствованными видами конструкций рабочих элементов, благодаря которым можно замерять детали различных нестандартных размеров, например, зубчатые поверхности.
