Обратный молоток для кузовного ремонта

Необходимый инструмент для рихтовки автомобиля

Рихтовка покраска авто своими руками делается довольно быстро и легко, если Вы предварительно посмотрите весь процесс выравнивания любых вмятин в какой-либо автомастерской. Это даст Вам полное представление о том, как владеть инструментом и с какой стороны подходить к существующей проблеме. Кроме того, Вы сможете оценить применяемую технику.

Как и любые виды работ, рихтовка и покраска авто, имеет ряд тонкостей и нюансов. Именно поэтому, выпрямляя переднее или заднее крыло, либо двери автомобиля, необходимо чётко знать и выполнять руководство, которое предназначено для выполнения рихтовочных работ.

Для рихтовки своими силами необходимо приобрести следующие инструменты:

Для того, чтобы вытянуть, а потом выровнять жесткие углы поверхностей деталей, необходимо запастись домкратом. Рихтовка автомобиля очень часто подразумевает использование сварочного аппарата. С помощью него производиться заваривание трещин. Также, часто, используется напильник, с помощью которого выравнивают поверхность кузова. Не обойтись и без шлифовального устройства, в состав которого входит резиновый диск и наждачная бумага. Бумага прижимается гайкой.

Инструкция

Для переделки старого амортизатора в полезный инструмент понадобится его верхняя часть и шток.

Заранее позаботьтесь о емкости для слива масла, которое прольется из распила.

1. Стойку нужно зажать в слесарные тиски и аккуратно обрезать ее ручной болгаркой до тарелки с установленной пружиной, не цепляя шток. Все крепежные элементы и детали стойки нужно разобрать и снять, из верхней крышки амортизатора вынуть сальник и втулку.
2. Для сборки полноценного и функционального обратного молотка на амортизаторный шток остается смонтировать ручку, подвижную гирю и насадки.
3. Если у вас в гараже нашлись детали ручки старого перфоратора или ручной дрели – это большая удача, если нет, – можно приделать к штоку любой напоминающий ручку хомут, способный справиться с задачей и удобный для ваших рук.
4. Хомут ручки крепится в той части, где на штоке располагается резьбовое соединение. В качестве втулок накрутите две гайки и надежно приварите. Верхняя крышка штока надевается с обратного конца и тоже приваривается к гайкам. Неровности, капли и наплывы от сварки можно сточить болгаркой, а потом – прикручивать ручку-хомут.

Альтернативный вариант – приварить к штоку на расстоянии ширины ладони от края подходящую по диаметру шайбу, обтянуть ручку топливным шлангом против скольжения и закрепить его на резьбе небольшой шайбой и гайкой.

• Для изготовления подвижной гири можно использовать срезанную верхнюю часть стойки. Кроме того, необходимо подобрать трубу нужного диаметра: чтобы она свободно скользила по штоку и входила в подготовленный цилиндр из амортизаторной стойки, оставляя внутри свободное пространство.
• Внутреннюю и внешнюю части будущей гири нужно отцентрировать гайками или шайбами, а один из торцов заварить таким образом, чтобы отверстие трубы осталось открытым. Зазор между деталями заливается расплавленным свинцом или цинком, например, от старого АКБ или карбюратора, чтобы добавить болванке веса. Перед заливкой расплавленным составом корпус гирьки тоже нужно прогреть горелкой.
• После остывания металла получившуюся гирю отбойника зачищают болгаркой, чтобы придать ей аккуратный вид и убрать лишние капли от сварки, и устанавливают на шток.
• Для использования потенциала обратного молотка в полной мере и применения его для различных работ сделайте накручивающиеся на свободный конец штока насадки: зацепы из болтов, насадки под головку и т.д. Для выправления несложных вмятин на кузове автомобиля обратный молоток можно использовать в комплекте с поисковыми магнитами, которые можно приобрести в специализированных магазинах.

Особенности ремонта и обслуживания электрического отбойного молотка

Изучив конструкцию и принцип работы отбойных молотков, стоит сказать несколько слов об их ремонте и обслуживании. Инструменты хотя и характеризуются высокой надежностью, но вечного функционирования не может гарантировать ни один производитель. Чтобы увеличить срок службы инструмента в целом и его составных частей, следует взять за правило регулярно выполнять техническое обслуживание. Естественно, делать это необходимо в то время, когда инструмент не используется.

Больше всего подвержены износу рабочие узлы (электрическая и механическая части) инструмента. Рассмотрим на примере электрического отбойного молотка фирмы DeWalt:

1. Если инструмент не запускается при включении его в сеть, тогда следует прибегнуть к проверке исправности кнопки, щеток (если используется щеточный двигатель), проводов. Для проверки этих элементов понадобится воспользоваться мультиметром.
2. При снижении эффективности или динамики разрушения, следует прибегнуть к проверке механических узлов. Чаще всего снижение производительности связано с уменьшением создаваемого давления внутри камеры. Исправить ситуацию можно путем замены резинового кольца на поршне…
3. И на бойке.
4. Оцениваем состояние поршня, на котором не должно быть сколов, задиров и прочих дефектов.
5. Патрон обязательно необходимо регулярно разбирать и чистить. Это делается для того, чтобы исключить вероятность заклинивания насадки в патрона, а также повысить срок службы составных деталей. Как разобрать патрон отбойного молотка и прочистить его, подробно описано на видео ниже.
6. Проверить состояние шестерней (редуктор). Зубья должны быть на месте, и при этом отсутствовать люфт валов. При наличии люфта, следует заменить подшипники. Удалить старую смазку, и внести новую на шестерни отбойного молотка.

Процесс ремонта отбойного молотка зависит от вида неисправности. Конструкция инструмента не намного сложнее, чем перфоратора, поэтому справится с диагностикой и устранением поломки можно самостоятельно, не прибегая к помощи мастеров

Однако важно отметить, что выбирая инструменты китайского производства, понадобится чаще производить ремонтные работы, чем при использовании отбойников таких марок, как Bosch, DeWalt, Makita, Hilti и другие

Подводя итог, следует отметить, что отбойный молоток вовсе не является незаменимым инструментом в домашнем хозяйстве. Его заменить вполне способен перфоратор, отличающийся многофункциональностью. Однако обойтись без отбойного молотка невозможно при выполнении строительных работ, связанных с демонтажем бетонных плит, железобетонных конструкций, кирпичных стен, шлакоблока и прочих материалов. В таком случае необходимо подобрать оптимальный тип инструмента в зависимости не только от вида, но и сложности запланированных работ.

Публикации по теме

Выбираем для работы электрический плиткорез с водным охлаждением

Электрическая ножовка назначение и применение инструмента

Чем смазывать редуктор перфоратора и как это правильно сделать

Сварочные аппараты — виды, отличия и какой лучше выбрать

Виды молотков

Различные виды молотков применяются в разных сферах ремонтных и строительных работ. При этом каждая модель изготавливается из разного материала, имеет разное строение и конструкцию. Какие разновидности молотков существуют:

Столярный молоток предназначен для работы с деревянными деталями, поэтому зачастую тыльная сторона головки оснащена гвоздодером. Масса составляет 100-500 г. такая легкость необходима для того, чтобы делать точные, а не силовые удары. Ударная площадь молотка плоская, а рукоятка может быть сделана и дерева, металла или металлопластика. На основании рукоятки обычно крепятся резиновые накладки для крепкого хвата.

К столярным молоткам можно отнести и киянку. Такой инструмент полностью изготовлен из древесины твердой породы. Киянок предназначенный для работы с деревянными деталями в тех случаях, когда есть угроза формирования вмятин на древесине. Киянок используют для соединения пазов деревянных деталей.

• Штукатурный молоток предназначен не только для работы с глинистой поверхностью. Такой инструмент активно используется в процессе монтажа гипсокартона. Приспособление небольшого размера, а его ударная часть имеет круглую форму. Тыльная часть головки представлена небольшим топориком. Такая конструкция позволяет без повреждения отделочного материала вбивать в него гвозди или производить зачистку (подрезку).
• Для укладки плитки, кафеля или кирпича используется резиновый молоток. Соответственно такой резиновый молоток тоже называется киянок. Инструмент помогает уплотнять и ровнять хрупкие детали декоративных строительных элементов. Так как резиновый молоток называется киянка, то и для работы с деревом такой тип инструмента подойдет идеально.
• Молоток плотника (кровельщика) представляет собой инструмент с металлической головкой. Ударная часть может иметь круглую или квадратную форму, а ее поверхность обычно рифленая. Головка дополнительно оснащена гвоздодером или заостренным «усиком». Масса инструмента обычно составляет 300-800 г. Предназначен инструмент для забивания гвоздей, клиньев и подгонки деревянных конструкций кровли и опорных балок.
• Есть специальный ударный инструмент для кладки, с помощью которого можно подбивать кирпич в процессе работы с кирпичом, бетоном. Благодаря наличию плоской узкой части можно откалывать отдельные части камня, кирпича или бетона. Молоток каменщика имеет название кирка, а в народе нарекается «кулачок». Инструмент должен быть прочным и не слишком тяжелым.
• Слесарный молоток считается самым популярным и распространенным. Из чего конкретно состоит слесарный вид инструмента. В первую очередь это головка круглая или квадратная с одной стороны и закаленная с другой под углом 45°. Ручка изготавливается обычно из дерева, но может быть металлической или металлопластиковой. С помощью такого инструмента можно забивать клинья, гвозди.
• Кувалда или молот считается наибольшим видом молотков среди всех. Можно сказать, что это профессиональное приспособление, предназначенное для разрушения. Используется для нанесения мощных ударов без особой точности. С помощью кувалды можно вколачивать сваи, разбивать бетон. Масса приспособления составляет 8-10 кг. Состоит из прямоугольной металлической головки и деревянной рукояти.

Еще есть виды приспособлений, которые применяются в узких сферах. Медный молоток похож на кувалду, но наконечник изготовлен из меди. Такой сплав не производит искр в момент удара, поэтому может использоваться в огнеопасных ситуациях. Маленький аналог слесарного инструмента подойдет для сварщика. Но у такого аналога узкая часть имеет больший угол скала около 45°-50°.

В зависимости от вида работы подбирается тип ударного инструмента. Разное устройство головки помогает совершать определенные манипуляции с разными отделочными и строительными материалами.

Отличительные особенности молотка и кувалды

Если рассматривать 2 варианта ударных инструментов, которые отличаются только массой, то возникает вопрос о том, чем именно отличается молоток от кувалды. Кувалда – это один из подвидов, но все различия разительны.

Основные отличия молотка и кувалды:

Основное отличие данных инструментов заключается в ударной силе и массе. Вообще считается, что приспособление для вколачивания, который имеет массу более 4-х кг – это уже кувалда.

Обратный молоток из старой гантели

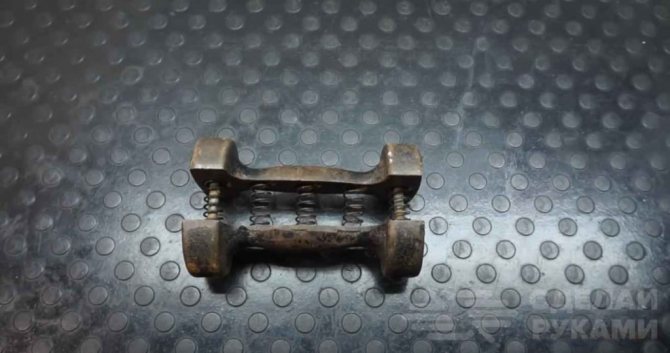

Для изготовления третьего варианта обратного молотка нам понадобится старая пружинная гантель (сейчас таких не производят, а вот во времена СССР было полно — возможно, у кого-то и валяются на балконе или на даче).

Первым делом разбираем гантель — состоит она из двух одинаковых половинок. Делаем разметку, и прорезаем в каждой половинке продольный паз.

Потом зажимаем половинки гантели в слесарных тисках, и сверлим продольное отверстие. Или же можно выбрать в каждой половинке желобки с помощью болгарки, затем доработать круглым напильником по металлу.

Далее прикладываем обе половинки друг к другу, и привариваем к торцам гантели металлические шайбы. Потом зачищаем сварные швы болгаркой.

На следующем этапе отрезаем круглый пруток диаметром 12 мм. Длина прутка может быть разной — в данном случае мастер использует кусок длиной 65 см. На концах прутка надо нарезать резьбу.

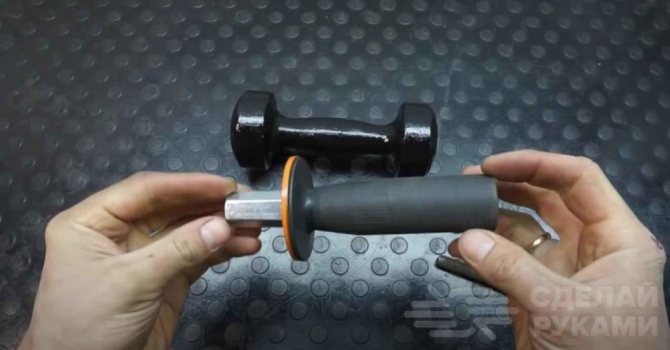

Ручку для обратного молотка можно взять от болгарки. Но в ней надо будет просверлить отверстие сверлом диаметром 12 мм.

К ручке с помощью болта с удлиненной гайки крепится стальная шайба (предварительно ее можно покрасить, но не обязательно).

Дополнительно потребуется блок с крюком. В данном случае автор использует буксировочный крюк.

Сделать такой блок очень просто. К удлиненной гайке или куску металла с отверстием нужного диаметра привариваем два «ушка» с отверстиями, и с помощью болта крепим крюк.

Приступаем к сборке. На один конец стального прутка необходимо накрутить ручку от болгарки.

На кругляк надеваем гантель, потом пружину и накручиваем блок с крюком. Вместо него можно использовать и другую насадку, в зависимости от выполняемой работы.

С помощью данного обратного молотка можно выбивать полуоси и подшипники, рихтовать пороги автомобиля, и выполнять другие операции, которые требуют усилия с обратным действием.

И под каждую задачу используется своя насадка (их также можно сделать своими руками).

Подробно о том, как сделать обратный молоток для работы в гараже и мастерской, вы можете посмотреть на видео ниже. Идеей самоделки поделился автор George Kosilov.

Если нет гантели — ничего страшного. Вместо гантели можно использовать какой-нибудь стальной кругляк.

Конструкция приспособления

На самом деле по своей структуре обратный молоток для кузовного ремонта достаточно простой. Он состоит из металлического стержня диаметром 10 – 20мм и длиной около 50 см. На этот стержень надевают стальную гирю (втулку), за счет веса и ударов которой происходит постепенное выравнивание поврежденного участка детали.

С одной стороны к стержню крепят или приваривают крюк, с помощью которого можно делать зацеп за приваренные к кузову крепежные петли. С другой стороны приварена шайба, которая не дает гире слетать, и служит отбойником, ударяя об который сила передается в стержень и далее уже металлическая поверхность под этим давлением выравнивается. Если вы покупаете заводской обратный молоток, то к нему обычно в комплекте идут несколько сменных крюков для захвата скоб различной формы. Существуют модификации таких молотков с двумя и тремя втулками, что позволяет контролировать силу удара при выравнивании вмятин.

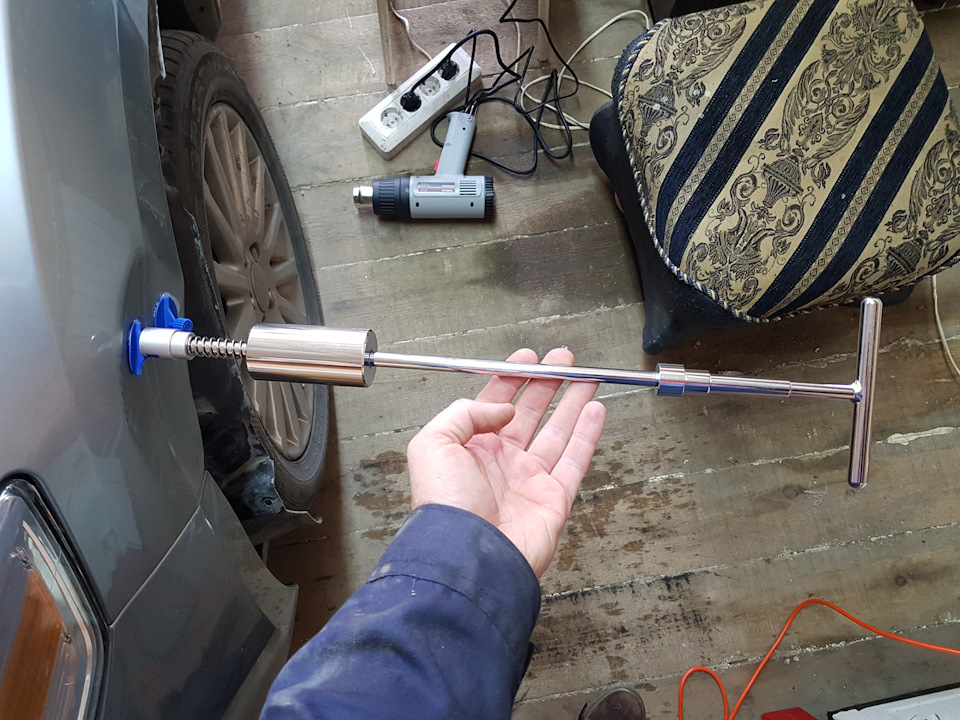

На рынке представлена и другая разновидность – это вакуумный обратный молоток для кузовного ремонта. С помощью таких приспособлений ремонтируют обширные области вмятин, а предыдущая конструкция годится для мелких повреждений. Тут в качестве зацепа используют присоски, что снимает вопрос предварительного снятия старого лакокрасочного слоя с детали.

Как работать с обратным молотком?

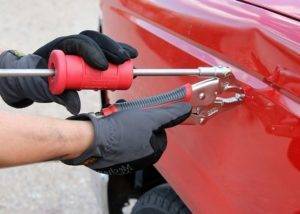

Технология работ с обратным молотком следующая:

1. Очистка поврежденной области до металла, обычно для этого используют шлифовальную машинку и наждачную бумагу.
2. С помощью споттера к кузову приваривают скобы, в различных местах повреждения, чтобы постепенно можно было вытягивать, восстанавливая форму кузовной детали.
3. За скобы зацепляются крюком обратного молотка.
4. Аккуратными не сильными движениями гири, начинаем медленно выравнивать поверхность, производя удары. Тут главное не перетянуть, чтобы потом не забивать уже выпуклость обратно. Такими постепенными процедурами вытягиваем весь участок поврежденной детали.
5. Снимаем скобы путем срезания или выкручивания.
6. Зачищаем и обезжириваем деталь и можно приступать к нанесению шпаклевки.

Из основных минусов использования классического обратного молотка – это необходимость снятия старого ЛКП, даже если оно не было сильно повреждено. К тому же, как говорилось выше, такой метод подходит лишь для мелких по площади вмятин.

Видео пример выравнивания вмятины обратным молотком.

Как сделать самодельный обратный молоток?

Купить такое оборудование можно практически в любом авто магазине, и часто такой молоток идет в комплекте с другим оборудованием, тем же споттером. Но за счет простоты конструкции не составит особого труда изготовить обратный молоток своими руками.

Для начала вам потребуются:

• металлический стержень длиной 50 см и диаметром около 20 мм.
• шайба, или рукоятка, которая будет служить роль отбойника.
• сварочный аппарат и защитные приспособления: очки, маска, спецодежда.
• стальной крюк.
• гиря.
• стальные шайбы, 2 – 3 шт. диаметром 2,5 – 3 мм.

Методика сборки обратного молотка с этих комплектующих следующая:

1. Шлифуем и зачищаем металлический стержень от ржавчины и заусенец.
2. К крюку приварим крепежный элемент с резьбой, а на стерне с одной стороны также протачиваем резьбу, чтобы получилось съемное соединение. Как аналог можно стационарно закрепить крюк с помощью сварки.
3. Проделываем внутри гири отверстие на 1 мм больше чем диаметр стержня, чтобы она свободно ходила по нему. Далее, надеваем ее на стержень.
4. Привариваем рукоятку с шайбой, об которую будет ударяться гиря, передавая тягу на сам стержень.

На этом этап самостоятельной разработки обратного молотка для ремонта кузова авто завершен. Также при желании можно изготовить и вакуумный вариант инструмента. Но тут уже вместо крюков и приваренных скоб, будет использоваться присоска, которая прикрепляется к широкой вмятине и медленно вытягивается.

Конструкция и принцип работы

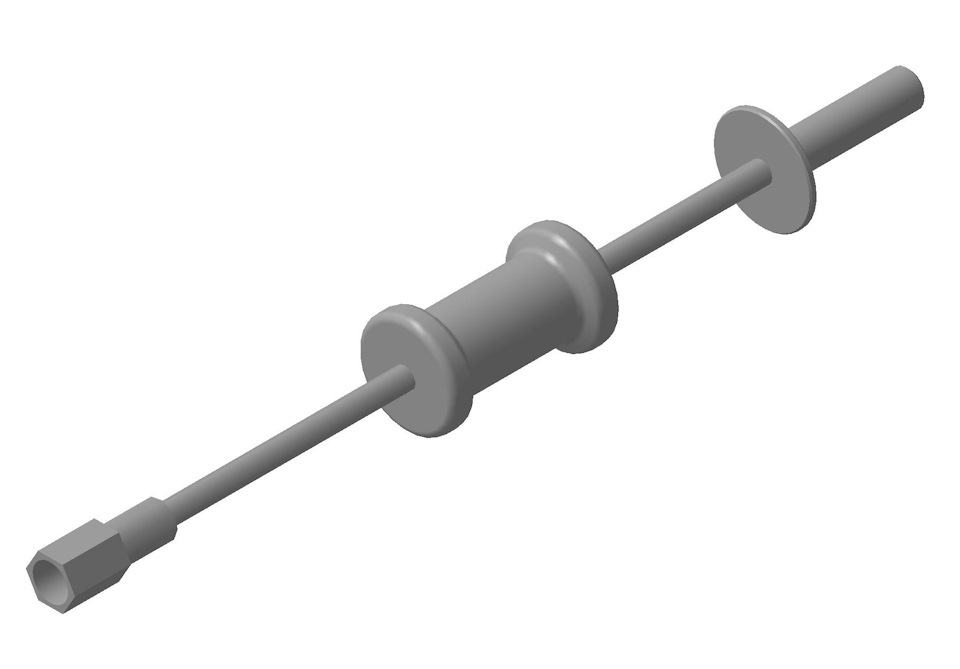

Рихтовочный молоток является ручным устройством, которое используют для получения вытягивающей силы. Если обычный молот чаще всего применяют для искривления поверхностей различных материалов «от себя» либо для заколачивания гвоздей и т. п., то инструмент обратного действия вытягивает сталь «на себя». Благодаря этой особенности он нашел широкое применение в выравнивании кузова авто, с его помощью снимают шрус или стягивают подшипники, когда невозможно по ним ударить с противоположной стороны.
