Неисправности компрессоров: причины и способы решения

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

аппарат не включается;
двигатель агрегата работает, но воздух не качает;
аппарат не создает необходимое давление;
компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”. Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

открутите 4 винта, удерживающих крышку картера;

также следует открутить 4 винта, установленных на поршневой головке;

снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Преимущества и принцип работы

Огромный спрос на винтовые компрессоры обусловлен тем, они обладают многочисленными преимуществами по сравнению с использованием центробежного или поршневого оборудования. Основными из них являются:

простота установки и подключения;
непрерывность работы;
максимальная надежность;
длительный эксплуатационный период;
наличие небольших эксплуатационных расходов;
получение практически идеального по чистоте воздуха;
минимальные энергозатраты на 1 м³ воздуха;
низкий показатель шума;
наличие системы автоматического контроля.

Исходя из устройства винтового компрессора, его принцип работы заключается в следующем:

при прохождении мимо всасывающего клапана и воздушного фильтра, потоки воздуха попадают в винтовой блок;
воздух перемешивается с маслом, которое циркулирует по замкнутому пространству;
путем воздействия винтового блока смесь из масла и воздуха попадает в маслоотделитель;
воздух отделяется от масла и направляется к выходному отверстию компрессора;
масло по маленькому или большому кругу через маслоохладитель (в зависимости от температуры материала) поступает обратно в винтовой блок;
запуск винтового блока происходит с помощью электродвигателя;
автоматическое выключение (или включение) производится с помощью реле давления.

Необходимо отметить, что масло в винтовом оборудовании выполняет несколько функций:

создает масляную пленку;
отводит тепло;
распределяет воздушные потоки;
обеспечивает зазор между роторами винтового блока;
смазывает подшипники рабочих элементов.

Конструкция

Ремонт компрессора невозможно произвести, если не знать, как он устроен. Кому-то устройство этого прибора покажется простым, но все же разберем его.

В основном, автокомпрессор состоит из:

5. Иных комплектующих, которые отличаются в разных моделях.

Между собой компрессорные электронасосы различаются на мембранные и поршневые. Мембранные работают по простому принципу: внутри цилиндра сжимается газ за счет уменьшения объема самого цилиндра.

Поршневые компрессоры устроены немного сложнее. Внутри них находится поршень, который при взаимодействии с коленвалом начинает всасывать воздух и передавать его в автомобильную камеру. Такой тип приборов наиболее популярен.

У мембранных компрессоров наиболее часто выходит из строя сама мембрана. Для того, чтобы продлить срок службы такого устройства, необходимо всегда держать его в чистоте и исключать попадание различного мелкого мусора внутрь его.

У поршневых проблем уже побольше. Наиболее частые из них:

3. Выбивает предохранители,

4. Резкое падение давления воздуха,

5. Излишние шумы при работе,

Все эти проблемы можно устранить.

Проблема в компрессоре?

Если все приборы исправны, электричество подается, но мотор не работает — проблема в нём самом. Прежде чем описывать разные ситуации, убедимся, что это так. Для простых компрессоров с 2 рабочими обмотками, которые управляются пускозащитным реле, существует надежный метод.

Снимите компрессор и пускозащитное реле. Под ним будет 3 контакта: пусковой и рабочей обмоток и общий.
На современных (особенно импортных) компрессорах на шильдике или наклейках изображают расположение контактов в соответствии с обмотками. Если нет — вооружаемся мультиметром и измеряем сопротивление между ними. Сопротивление пусковой обмотки (между контактами ее и общим) для бытовых холодильников будет примерно 13 Ом. Рабочей — 43—45 Ом. Сопротивление между контактами обмоток будет равно суммарному, то есть 13+45=58 Ом. Допустимы колебания в зависимости от мощности и модели агрегата.
Изготавливаем несложный прибор, имитирующий работу пускозащитного реле: к вилке подключаем 2 двухжильных провода, один из которых размыкаем с помощью кнопки. Подключаем прямой провод к рабочей обмотке, разомкнутый к пусковой, общие — к общему контакту. Зажимаем кнопку, вставляем вилку в розетку. Если компрессор исправен — он заведется. После нескольких секунд работы отпустите кнопку, выключив пусковую обмотку.

Проведя такие диагностические шаги, вы точно убедитесь, сломался ли мотор компрессора или же проблема в другом. Если результат неутешительный — можно попробовать понять, в чем проблема. Но ценность этих знаний сомнительна, ведь ремонт компрессора в большинстве случаев стоит дороже, чем покупка нового аналога, да и не каждая контора возьмется за такую трудоемкую работу. И все же:

Проблема, которую вы могли заметить еще при изготовлении своего «реле». При попытке измерить сопротивление мультиметр показал обрыв? Значит обмотки разорваны, контакта нет. Ремонт состоит в том, чтоб намотать их заново, но это слишком кропотливая работа.
Поставьте мультиметр в режим прозвона и проверьте, не пробивает ли он на корпус. Один щуп поднесите к корпусу, другим поочередно прикасайтесь до контактов обмоток. Если прибор показал контакт — есть пробой, мотор сломался.
При длительной работе под большой нагрузкой (никогда не забивайте полный морозильник теплого мяса!) компрессор может сильно перегреться. При этом происходит оплавление изоляции проводов в обмотке, она начинает работать, не задействуя всю свою мощность. Компрессор сильно греется, не может обеспечить давление для работы в обычном режиме, регулярно срабатывает тепловая защита.
Другие, более серьезные аварии, вроде гидравлического удара. Громкий грохот где-то внизу холодильника вы точно заметите и, на будущее, знайте, что после такого компрессор можно просто отнести на металлолом.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

нагнетатель компрессорной установки не запускается;
двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно;
при запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети;
при отключении нагнетателя в емкости со сжатым воздухом падает давление;
периодически срабатывает автомат термозащиты;
в выходном потоке воздуха содержится большое количество влаги;
двигатель сильно вибрирует;
компрессор работает с перебоями;
воздушный поток расходуется ниже нормы.

Рассмотрим все причины возникновения неполадок и способы их устранения.

Признаки неисправности компрессора холодильника

Назначение компрессора – обеспечить температурный режим в камерах в расчетном диапазоне. Насторожить пользователя должны следующие признаки:

Сильный шум, нехарактерные, вновь появившиеся звуки, в виде скрипа, стука, в момент пуска и останова узла. Возможна вибрация, скрежет.
Мотор перегрет, невозможно удержать на нем руку 3-4 секунды.
Появление лужи маслянистой консистенции под холодильником.
Гудение мотора есть, а признаков перекачивания нет, конденсаторная решетка холодная.

Так как сердце холодильника состоит из двух частей, нужно найти, где возникла неисправность, в компрессоре или двигателе.

Определить, какой из узлов проблемный можно по косвенным признакам. Но окончательное заключение сделает мастер ремонтник. В каждом оборудовании есть свои тонкости, причины неисправностей имеют сходные признаки.

Если компрессор вообще не включается, нужно проверить, исправна ли проводка, соединение. Возможно, отказал стабилизатор. Но тогда будет обесточен весь холодильник. Если пусковое реле щелкает, а мотор не включается – возможно замыкание в обмотках мотора. Нужно убедиться в исправности пускового реле, при необходимости заменить.

Компрессор работает без остановки, температура в камерах повышается. Возможно, не хватает хладагента и тогда его следует добавить. Иногда замеры показывают, компрессор не дает достаточного сжатия, как говорят: — «Пропала компрессия». Возможно, в рабочем узле выработка. Если мотор гудит, а компрессор не работает, возможно, поршень заклинен.

Нарушение цикла работы компрессора не всегда зависит от его неисправности. Может быть отказы реле, датчиков электронного управления процессом. Но в этом случае, работая на износ, компрессор вскоре закономерно перегреется, заклинит или создаст другие проблемы. Поэтому при любом сбое в работе системы охлаждения требуется профессиональная и скорая консультация специалиста.

Менять или ремонтировать компрессор? В этом вопросе следует довериться мастеру. Самостоятельно устанавливать компрессор нельзя, нужно выполнить балансировку, не повредить трубки, не выпустить хладагент. Иногда незначительный ремонт в условиях мастерской возможен, но новый компрессор надежнее.

Как заменить масло в воздушном компрессоре

Просчитать отработанные агрегатом моточасы достаточно сложно. Но все же рекомендуется, хотя бы приблизительно, вести их учет, поскольку своевременная замена масла в аппарате значительно продлевает срок его службы. В среднем, для нового устройства первая замена масла должна быть не позже, чем через 50 моточасов. Следующее обслуживание компрессора по замене смазки уже проводят через количество моточасов, указанное в инструкции к компрессору. В каждом случае, в зависимости от модели устройства, этот показатель будет отличаться.

Масло для воздушного компрессора лучше использовать фирменное, предназначенное именно для данного оборудования. Если фирменное масло найти сложно, то можно его заменить любым компрессорным маслом необходимой вязкости.

Итак, замена масла в аппарате для сжатия воздуха происходит следующим образом.

Прежде всего, требуется отключить устройство от электросети, и полностью спустить воздух из ресивера. Стрелки на всех манометрах должны находиться на нуле.
Изготовьте из пластиковой бутылки емкость, в которую будет сливаться смазка.
Подставьте емкость под отверстие для слива смазки и открутите гайку-заглушку, закрывающую его. В норме, смазка не должна быть слишком осветленной или темной. Светлая смазка говорит о том, что в нее попадает влага. Слишком темное масло – результат перегрева агрегата.
После того, как смазка перестанет вытекать из картера, закрутите гайку обратно.
Далее, открутите и снимите сапун из заливного отверстия картера.
Залейте смазку в картер. Заливать масло удобнее через лейку, чтобы исключить его проливание. Залейте такое количество смазки, чтобы она достигла контрольной отметки в смотровом окне.

В дальнейшем, следует постоянно контролировать уровень масла в картере, и, при необходимости, доливать его.

Расход воздушного потока не соответствует норме

Данная неисправность случается в результате утечки газа в системе высокого давления или при забитом воздухозаборном фильтре. Свести на нет просачивание воздуха можно протяжкой всех стыковых соединений и обматыванием герметизирующей лентой.

Иногда случается, что при сливе конденсата из ресивера забывают полностью закрыть выпускной кран, что тоже приводит к утечке газа. Эту проблему решить просто – плотно закрыв вентиль. При забитом противопылевом фильтре очистите его, а еще лучше смените на новый.

Большую часть вышеперечисленных неисправностей можно избежать, правильно проведя первый пуск и обкатку механизмов, а также выполняя регулярные регламентные работы.

Устройство воздушного компрессора

Чтобы разобраться в неполадках компрессора, нужно четко представлять, из каких элементов он состоит и для чего они предназначены. Компрессор, в минимальной комплектации, состоит из нагнетателя (двигатель, создающий поток воздуха) и ресивера – емкости, в которой содержится сжатый воздух. Чаще всего используют поршневые компрессоры.

Одним из главных требований, предъявляемых к компрессору, считается его безопасность. Если давление в ресивере не контролировать, то компрессор сгорит. Велика вероятность того, что баллон ресивера может взорваться. Чтобы предотвратить это, ресивер снабжается электронным реле, которое автоматически отключает компрессор при достижении давления воздуха определенной величины.

устройство компрессора

Воздушный компрессор снабжен манометром, который показывает величину давления воздуха в баллоне. Для предохранения компрессора от негативного влияния используют обратный клапан. Основной его функцией является предотвращение возврата воздуха обратно в компрессор при выключении или другом вмешательстве в работу агрегата.

Для более сложных конструкций компрессоров характерно наличие дополнительного оборудования, такого как автоматика для компрессора. Обычно в небольших компрессорах, блок автоматики поддерживает давление до восьми атмосфер при помощи реле давления, включая или отключая питание электродвигателя при достижении минимального или максимального давления в ресивере.

При этом имеется два манометра: большой показывает давление в баллоне ресивера, маленький – на выходе. Реле давления может комплектоваться разгрузочным клапаном. При остановке агрегата он будет открыт, что облегчает последующий запуск двигателя.

В некоторых моделях предусмотрен радиатор охлаждения на трубках подачи воздуха из компрессора в ресивер.

Наличие сливного клапана позволяет быстро сливать конденсат из ресивера, ведь этой операцией желательно заканчивать каждый сеанс работы агрегата.

Предохранительный клапан производит стравливание повышенного давления в ресивере, если по каким-либо причинам не срабатывает автоматика, что предохраняет двигатель компрессора от перегрузок.

Воздушный фильтр защищает поршневую систему от песка, грязи, паров краски.

Различают следующие виды компрессоров:

Объемного действия – удерживают газ или воздух в замкнутом пространстве, повышают давление. Среди них выделяют:

ротационные, принцип действия – всасывание и сжатие газа при вращении пластин; рабочий объем уменьшается, это приводит к повышению давления.
поршневые – давление создается движением поршней и клапанов; надежны в эксплуатации, но более шумные, чем ротационные.

Динамические – обеспечивают сжатие за счет увеличения скорости движения газа, увеличивая его кинетическую энергию, которая преобразуется в энергию сжатия. Различают:

центробежные – используют для воздухообмена в шахтах;
аксиальные или осевые.

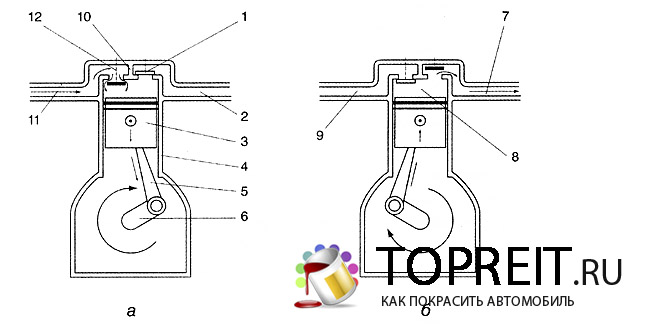

Рассмотрим, как работает компрессор поршневого типа, воздух или газ в нем сжимается поршнем, который перемещается по цилиндру:

Когда поршень (3) двигается вверх по цилиндру компрессора (4), рабочий газ сжимается. Электродвигатель перемещает поршень через коленчатый вал (6) и шатун (5).
Всасывающий и выпускной клапаны открываются и закрываются по действием давления газа.
На левой схеме представлена фаза всасывания газа в компрессор. При движении поршня вниз, в компрессоре создается разрежение и открывается впускной клапан (12). Таким образом, газ попадает в пространство компрессора.
На правой схеме показана фаза сжатия газа. Поршень поднимается вверх, при этом открывается выпускной клапан (1). Газ выходит из компрессора под высоким давлением.

схема работы

Сам по себе нагнетатель выдает неравномерную струю воздуха, что нельзя применять, например, для использования краскопульта. Ресивер спасает положение, сглаживая пульсации давления.

Пополнив запас сведений о компрессорной установке, можно самостоятельно произвести ремонт компрессора. Различают следующие неисправности компрессорной установки:

Не запускается нагнетатель компрессорной установки.
Время от времени срабатывает автомат термозащиты.
При запуске компрессора, срабатывает автомат термозащиты и выбивает предохранитель.
Двигатель агрегата работает, но не производит накачку воздуха в ресивер или делает это медленно.
При отключении нагнетателя, в ресивере падает давление.
Большое содержание влаги в выходном потоке воздуха.
Сильная вибрация двигателя.
Компрессорная установка работает с перебоями.
Поток воздуха расходуется ниже нормы.

Способы решения

Применяемые способы ремонта во многом зависят от типа неполадки устройства. Ремонт компрессора своими руками проводится следующим образом:

Если двигатель гудит, но при этом вырабатывает недостаточную мощность, следует проверить показатели электричества. Если напряжение меньше установленного, то нужно искать иной источник энергии
Заменить предохранитель достаточно просто. Для этого нужно приобрести вариант исполнения, рассчитанный на то же напряжение. Приобретать более устойчивый предохранитель к перегрузкам не рекомендуется.
Срабатывание автоматической термической защиты может происходить по самым различным причинам. Примером можно назвать неисправность двигателя, слишком высокую нагрузку и некоторые другие моменты. Обеспечить охлаждение можно при установке оборудования в хорошо вентилируемом помещении. Другие неисправности, приводящие к перегреву решить самостоятельно зачастую не получится.
Некоторые предохранительные элементы и измерительные приборы со временем также могут выходить из строя. Примером можно назвать неверные показатели манометра. В подобном случае достаточно провести замену измерительного прибора.

Серьезные проблемы с двигателем решить самостоятельно не получиться. Это связано с тем, что обслуживания и ремонта требуется специальное оборудование. Что касается утечки, то решить этот дефект можно путем заменены шлангов или переходников на новые.

В заключение отметим, что большинство неполадок можно решить самостоятельно. Однако, существенные дефекты могут устранить исключительно специалисты, которые предоставляют соответствующие услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

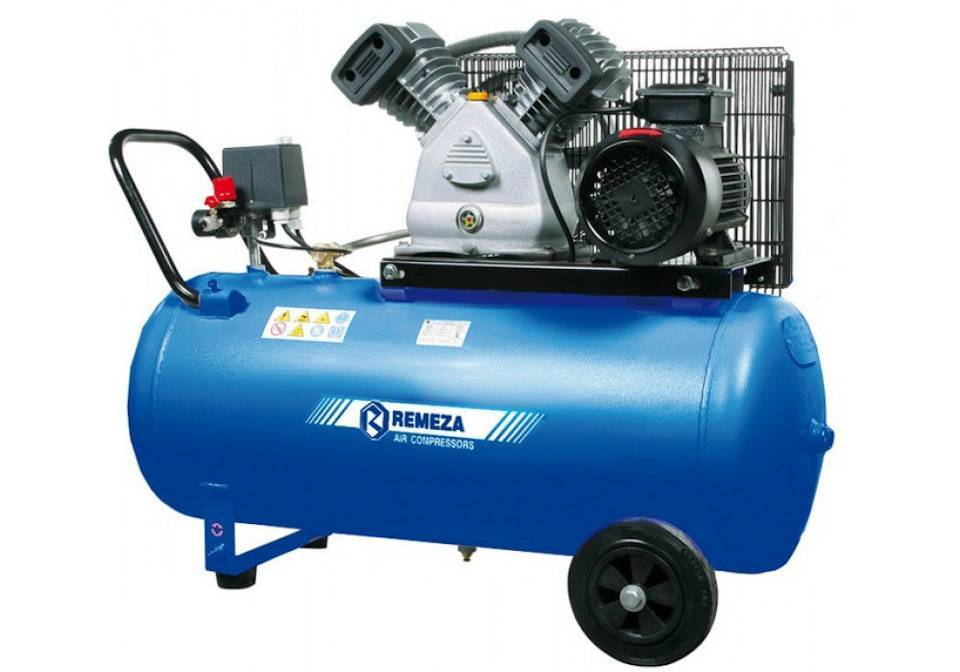

Решение проблемы запуска компрессора Remeza!

Всех Приветствую!Хочу рассказать вам о решении, которое позволит работать мощному компрессору даже при низком напряжении в гараже или в доме.

Купил компрессор в июне 2016 т.е обновленную версию со стартовым клапаном (для облегченного запуска двигателя)

От производителя:Назначение:Назначение стартового клапана: уменьшить нагрузку на двигатель при запуске компрессораПринцип работы:Стартовый клапан, которыми оборудуются компрессоры Remeza, предназначен для увеличения времени нагнетания в ресивер воздуха, позволяя компрессору достигнуть оптимальных оборотов, а также для снижения нагрузки на электродвигатель во время пуска. Принцип действия клапана следующий: при первоначальном включении компрессора, когда давление воздуха в ресивере нулевое, часть воздуха стравливается через клапан.

Как только давление в ресивере достигнет величины, установленной на клапане (от 0,17 до 0,21 МПа), он закрывается.

Распаковали компрессор после покупки, собрали его. Первый пуск с нуля без нареканий, как известно у Ремезы набор оборотов двигателя с пустым ресивером происходит без каких-либо проблем. Подключили продувочный пистолет, израсходовали воздух с 9.5 до 6 атмосфер и двигатель сделал попытку запуститься вновь, НО слышно лишь монотонное гудение и сработало термо-реле. Проводка не справляется с пусковым током и даже стартовый клапан, который как я думал исправит ситуацию, никак не повлиял.

Всё это очень расстроило, однако, вариант с разгрузочным ресивером стоило попробовать. Забегая наперед, скажу – Всё получилось!

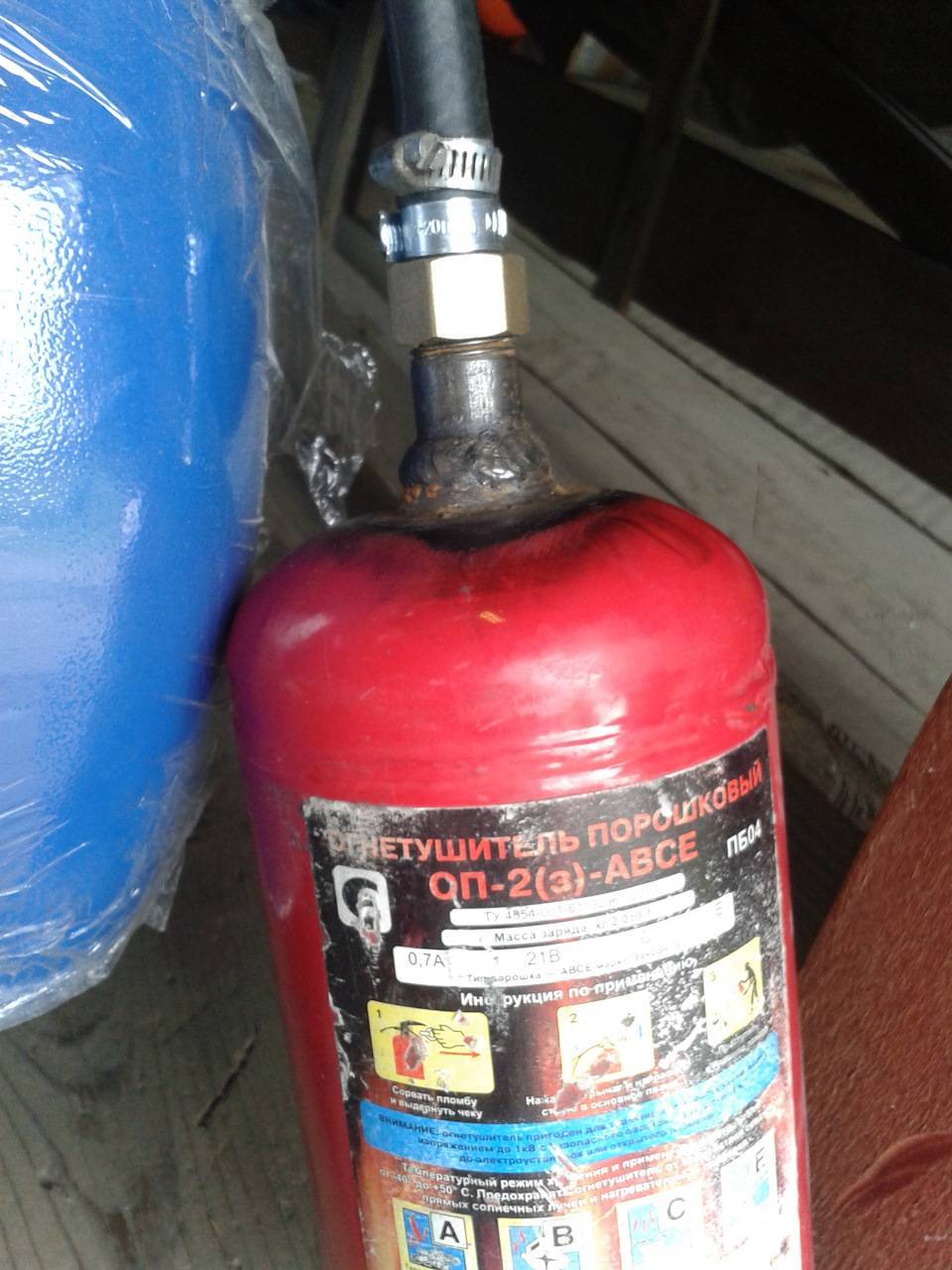

Теперь о том как сделать разгрузочный или стартовый ресивер из огнетушителя.

Для этого в магазине сантехники покупаем:

Штуцер-ёлочка с внутренней полдюймовой резьбой под шланг 10 мм 2 шт.Уголок полдюймовый с внутренней и наружной резьбой 1 шт.

Переходник с полдюйма на одну четвертую 1 шт.

Отвод полдюйма под сварку с наружной резьбой 1 шт.

Плохой запуск компрессора при заполненном ресивере хоть на 1-2 бара. Эл. мотор делает пару оборотов дальше гудит и срабатывает термореле.Устраняется это таким способом, между ресивером и поршнями врезается клапан обратный для воды. Клапан переделывается таким образом, чтобы он был открыт, а при появлении давления клапан закрывается. Пружинка ослабляется если это нужно. Таким образом мотор успевает раскрутится, а при появлении давления клапан перекрывается и уже давит в ресивер на раскрученных оборотах.

Есть еще вариант сделать разгрузочный ресивер из огетушителя. Но это ихмо хлопотней.

Устройство холодильника Атлант

Прочтя главу, читатели должны будут понять, почему холодильник не включается, как наладить работоспособность зверюги. Рассмотрим простейшую схему холодильника Атлант. Действительно элементарная:

Шнур достигает пускозащитного реле, желтый провод обычно заземление. Этот факт легко проверить. Прозвонить с лепестком вилки. Есть контакт? Значит заземление.
Коричневый, синий провода подходят к клеммам реле в виде фазы (L), нуля (N).
От пускозащитного реле внутрь уходит четырехжильный кабель. Как можно догадаться, желтый провод – земля. Синий, коричневый питают контакты термостата. Черный идет на лампочку, горящую, пока открыта дверца.

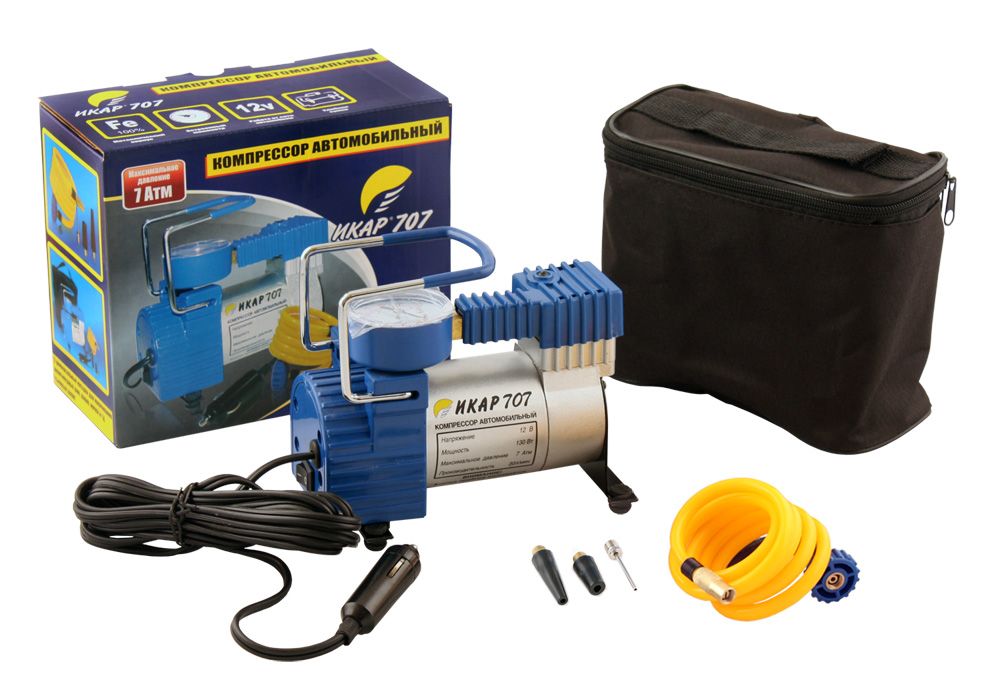

Особенности автокомпрессоров

Благодаря тому, что в комплектации автомобильного компрессора имеются различные насадки, его можно использовать не только для подкачки шин автомобиля, но еще для мячей, надувных лодок, велосипедов и т.д. То есть компрессор плюс насадки это универсальный прибор, позволяющий решить сразу несколько задач.

Для того чтобы произвести ремонт компрессора, важно знать его устройство и особенности. Итак, каждый представитель автомобильных компрессоров оснащен:

Электродвигателем;
Манометром;
Цилиндром;
Поршнем;
Иными комплектующими (кабеля, щетки, прокладки, сосок, насадки).

По своему устройству различают мембранный и поршневой компрессоры. Принцип работы мембранного компрессора заключается в сжатии газа, за счет того, что поступательные движения мембраны уменьшают объем камеры. Мембрана, зажатая между цилиндром и крышкой, начинает колебаться и действует как поршень.

Поршневые же компрессоры оснащены специальным поршнем, который при соединении с коленвалом, всасывает воздушные массы. Они пользуются гораздо большей популярностью среди автолюбителей.

Для обеспечения наибольшего давления, поршневые компрессоры работают в ступенчатом режиме. Так, сжатая воздушная масса перегоняется от одного цилиндра к другому, посредством охлаждающей трубки. Объем одного цилиндра намеренно больше второго, зато последний дожимает воздух, повышая КПД прибора.

Составные части оборудования

Винтовое оборудование состоит из следующих основных элементов:

Корпуса. В большинстве случаев производится из стали, которая покрывается негорючим, шумопоглощающим и маслостойким материалом.
Винтового блока компрессора (его еще называют винтовой парой), который является «сердцем» оборудования. Он состоит из двух высокотехнологичных роторов, которые находятся во внутренней части корпуса.
Трех видов трубопроводов: масляного, воздушного и воздушно-масляного.
Всасывающего клапана. Регулирует производительность агрегата путем пневматического управления.
Всасывающего воздушного фильтра. Предназначен для очистки воздуха, который поступает в компрессор. Фактически состоит из двух фильтров, которые установлены перед всасывающим клапаном и на корпусе агрегата (где забирается воздух).
Ременной передачи. Обеспечивает определенную скорость вращения роторов (чем она выше, тем лучше производительность оборудования) путем объединения «усилий» двух шкивов, расположенных на винтовой паре и двигателе. Мощные компрессоры оснащены редуктором или муфтой с прямой передачей.
Электродвигателя. Через ременную передачу приводит в действие винтовую пару.
Вентилятора. Способствует поступлению воздушных потоков и охлаждению винтовой пары и электродвигателя.
Термостата. Данный элемент в схеме винтового компрессора играет роль регулятора температурного режима. Благодаря термостату масло с температурой свыше 72ºС проходит через охлаждающий радиатор.
Масляного фильтра. Очищает масло перед поступлением в винтовую пару.
Маслоотделителя. Металлический бак, в средней части которого расположена перегородка с отверстиями. Процесс очистки воздуха от масла происходит путем создания центробежной силы.
Маслоохладителя. Охлаждает масло после отделения от сжатого воздуха.
Концевого воздухоохладителя. Охлаждает сжатый воздух перед тем, как его подать к потребителю, а также на выходе оборудования делает температуру, превышающую на 10-15ºС температуру воздуха окружающей среды.
Блока электронного управления. Контролирует работу винтового компрессора и передает на дисплей рабочие характеристики оборудования.
Реле давления. Задает максимальное давление компрессора. В новейших моделях оборудования реле отсутствует, поскольку используется система электронного контроля.
Предохранительного клапана. При превышении давления в маслоотделителе над максимально возможным значением происходит его автоматическое срабатывание.

Своевременное обслуживание гарантирует работоспособность агрегата

Для того чтобы устройство исправно работало на протяжении длительного времени, следует начинать рекомендуемое обслуживание на начальных этапах эксплуатации. Специалистами рекомендованы следующие действия с момента приобретения:

При вскрытии транспортной упаковки контролируется наличие паспорта на установку, технической документации и соответствие заводской описи комплектующих деталей.
Перед первым пуском двигателя по измерительному щупу проверяется уровень масла и при необходимости доливается до рекомендуемой отметки. Масло следует заливать рекомендованное производителем и указанное в технической документации. Для лучшего растекания смазки и проверки исправной работы, минут 10 даем поработать компрессору на холостом ходу.
При отсутствии замечаний присоединяется к компрессорной установке пневмоинструмент и начинается выполнение работ. Примечание: нежелательно подавать питание на нагнетатель при наличии в ресивере избыточного давления.
Старайтесь вести учет времени работы компрессора и после 500 часов работы менять масло на новое. Для этого снимается фланцевая крышка картера, сливается отработка и производится очистка скопившихся загрязнений. Только после этого заливается свежая смазка.
Еженедельно выполняйте чистку входного воздушного фильтра.

Через 16 часов эксплуатации при помощи выпускного крана производится слив влаги из ресивера. Производители также рекомендуют раз в полгода производить очистку внутренней поверхности баллона при помощи специальных средств.
По окончании работ компрессорная установка отключается от питающей сети, а из системы высокого давления стравливается воздух.
Если нагнетатель не эксплуатировался долгое время, перед пуском необходимо очистить и смазать контактные площадки воздушного клапана.
Нетоковедущие металлические детали должны быть заземлены. Как правило, производители выводят заземляющий проводник в штепсельную евровилку. И требуется только заземлить соответствующий контакт в розетке, в которую подключается компрессорная установка.
