Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским институтом металловВНЕСЕН Еосстандартом Украины
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 3 от 17 февраля 1993 г.)
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ТОСТ 8509—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
4 ВЗАМЕН ТОСТ 8509—86
5 ПЕРЕИЗДАНИЕ
1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.
2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 муголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт —приложениям А и Б.

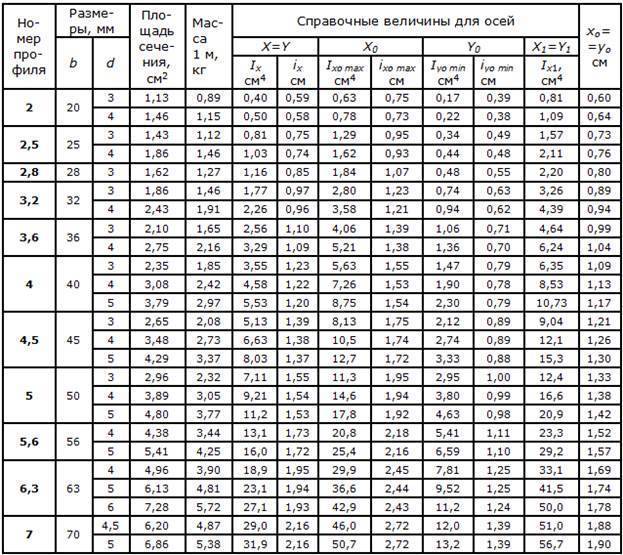

Рисунок 1

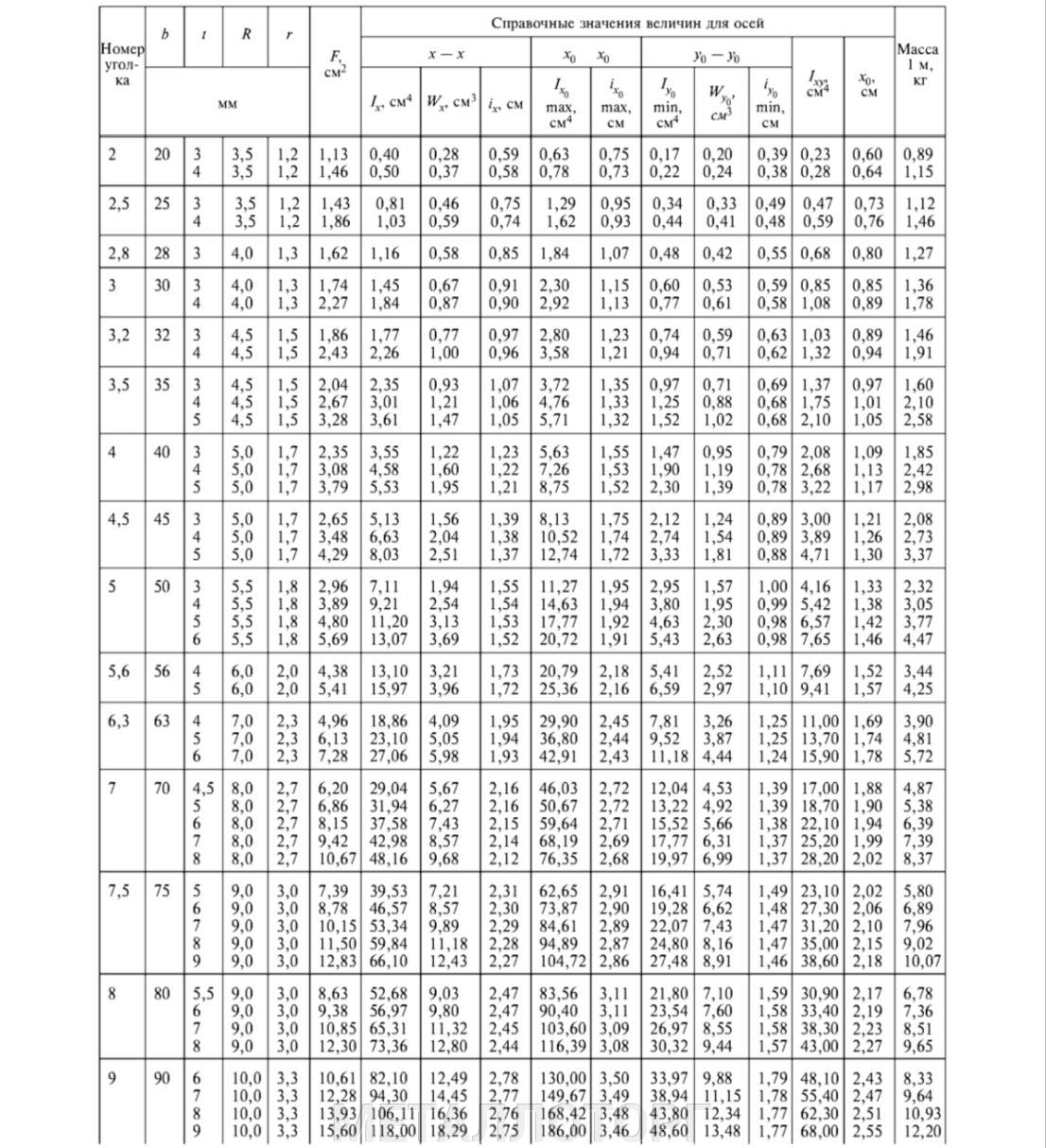

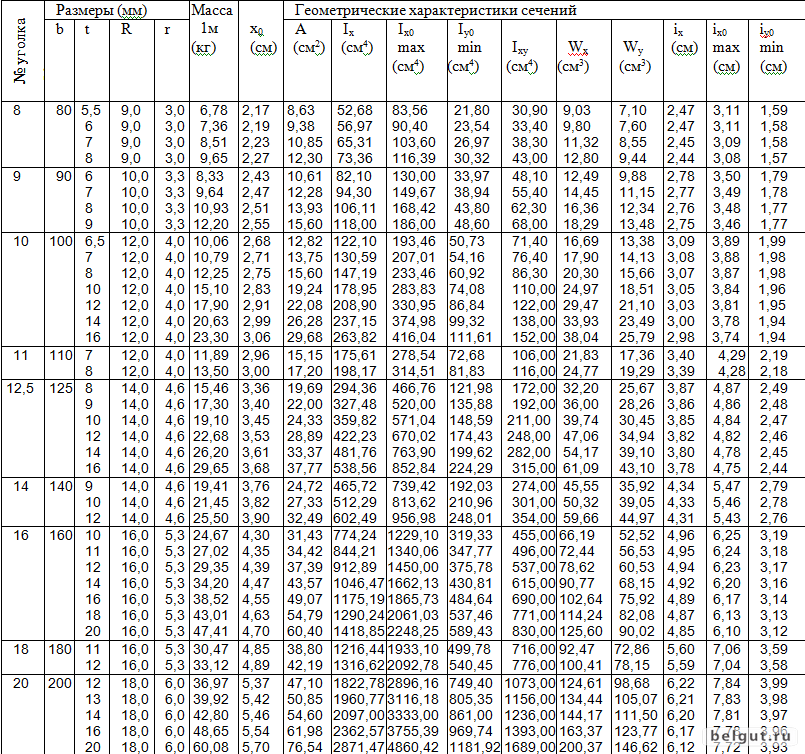

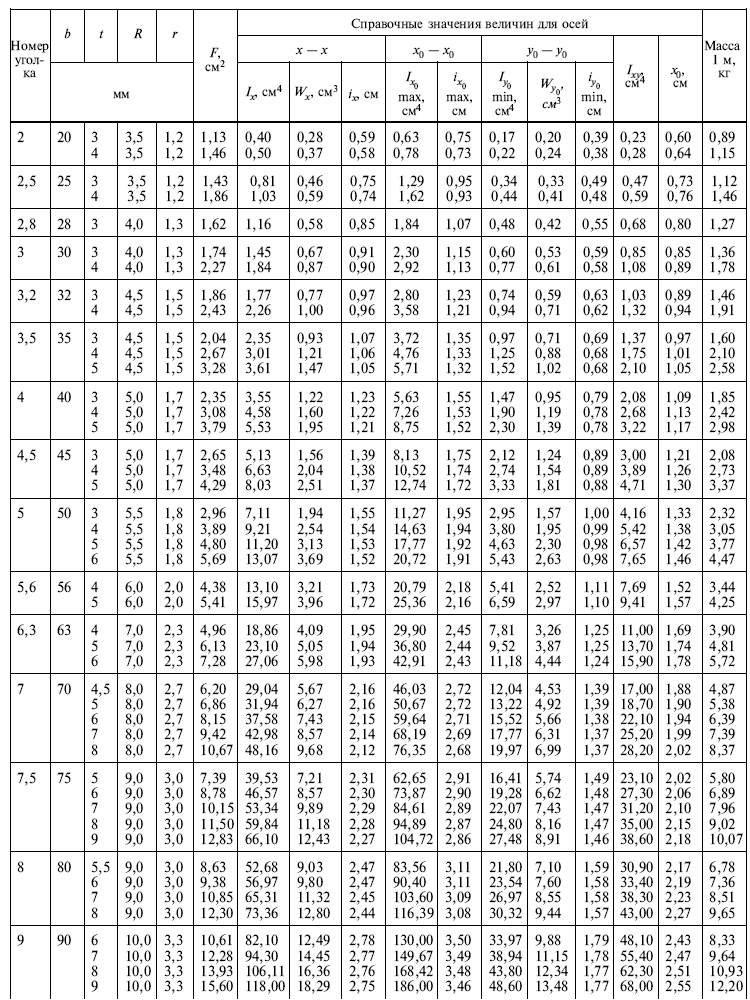

Таблица 1
Окончание таблицы 1
Примечания
- Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см 3 .
- Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.
Условные обозначения к рисунку 1 и таблице 1:
b — ширина полки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полок;
F — площадь поперечного сечения;
I — момент инерции;
x 0 — расстояние от центра тяжести до наружной грани полки;
I xy — центробежный момент инерции;
i — радиус инерции.
3 По точности прокатки уголки изготавливают:
- А — высокой точности;
- В — обычной точности.
4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.
Таблица 2
5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.
6 По согласованию с потребителем отклонения по толщине полки допускается заменятьпредельными отклонениями по массе в соответствии с таблицей 3.
Таблица 3
7 Отклонение от прямого угла при вершине не должно превышать 357
По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:
- 1.0 мм — для уголков с шириной полки до 50 мм включительно;
- 2.0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
- 3.0 мм — для уголков с шириной полки свыше 100 до 200 мм.
8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.
По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:
- 0,3 толщины полки — для уголков толщиной до 10 мм включительно;
- 3.0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
- 5.0 мм — для уголков толщиной свыше 16 мм.
9 Уголки изготовляют длиной от 4 до 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5 % массы партии;
- кратной мерной длины,
- кратной мерной длины с немерной в количестве не более 5 % массы партии; немерной длины;
- ограниченной длины в пределах немерной.
9.1 По согласованию изготовителя с потребителем уголки изготовляют мерной и кратноймерной длины с немерными длинами более 5 % массы партии.
9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.
10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должныпревышать:
- + 30 мм — при длине до 4 м включительно;
- + 50 мм — при длине свыше 4 до 6м включительно;
- + 70 мм — при длине свыше 6 м.
По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.
11 Кривизна уголков не должна превышать 0,4 % длины.
По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.
12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии неменее 500 мм от торца штанги.
Области применения деталей
В настоящее время металлический уголок используется во многих промышленных отраслях. Он стал незаменим при строительстве всевозможных бетонных конструкций, установке металлических каркасов. Невозможно построить без уголка сложные мосты, навесы и многое другое.
Изделия стали широко применяться в архитектуре для декорирования различных объектов:
- Лестниц.
- Беседок.
- Заборов.
- Ворот.
- Дверей.
Мебельная промышленность не может обойтись без такого металлопроката. Из него делаются мебельные каркасы, выполняется отделка, изготавливается фурнитура. Перед тем как изделие отправляется на рынок, оно проходит сертификацию. Полученный сертификат является подтверждением качества товара, а также его точности. Срок действия такого документа не превышает трёх лет. Для продления сертификата компания-изготовитель заново проходит аттестацию в специальном центре сертификации.
Каждый производитель обязан получить такой сертификат. Процедура получения регулируется действующим законодательством. Производитель подаёт заявление с приложением технических условий детали. Документ выдаётся только после предъявления учредительных документов фирмы-изготовителя.
Если стальной равнополочный уголок сделан в соответствии с технологическими требованиями, он будет отличаться высокими характеристиками, а также длительной эксплуатацией в самых тяжёлых условиях.
Параметры по ГОСТ 19771-93
В соответствии с ГОСТом 19771-93, стальные угловые профили изготавливают трех категорий точности:
- «В» – обычной;
- «Б» – повышенной;
- «А» – высокой.
В таблице, в которой представлен весь сортамент гнутых равнополочных уголков, указываются основные параметры таких изделий: масса 1 погонного метра, площадь сечения и др. В таблицах по сортаменту приводятся данные для стальных уголков двух категорий:
- изготовленных из обычной углеродистой стали, полуспокойной и кипящей, а также сплавов, у которых сопротивление на разрыв соответствует показателям до 460 Н/мм 2 ;
- произведенных из обычной спокойной и полуспокойной углеродистой стали и сплавов, сопротивление на разрыв у которых превышает 460 Н/мм 2 .
В таблицах, в которых приведены параметры равнополочных стальных уголков данных категорий, приняты следующие обозначения:
- S – толщина полки;
- Y0, X0 – расстояния между наружными гранями уголка и его центром тяжести;
- R – радиус закругления профиля;
- b – ширина полки;
- I – момент инерции;
- i – радиус инерции профиля;
- F – площадь сечения профиля;
- n=b-S-R/S – отношение расчетной величины свеса полки к ее толщине.
Обозначения основных геометрических параметров гнутого уголка. Ниже таблица сортамента данного вида проката
Таблица 2: Параметры уголков из кипящей и полуспокойной стали

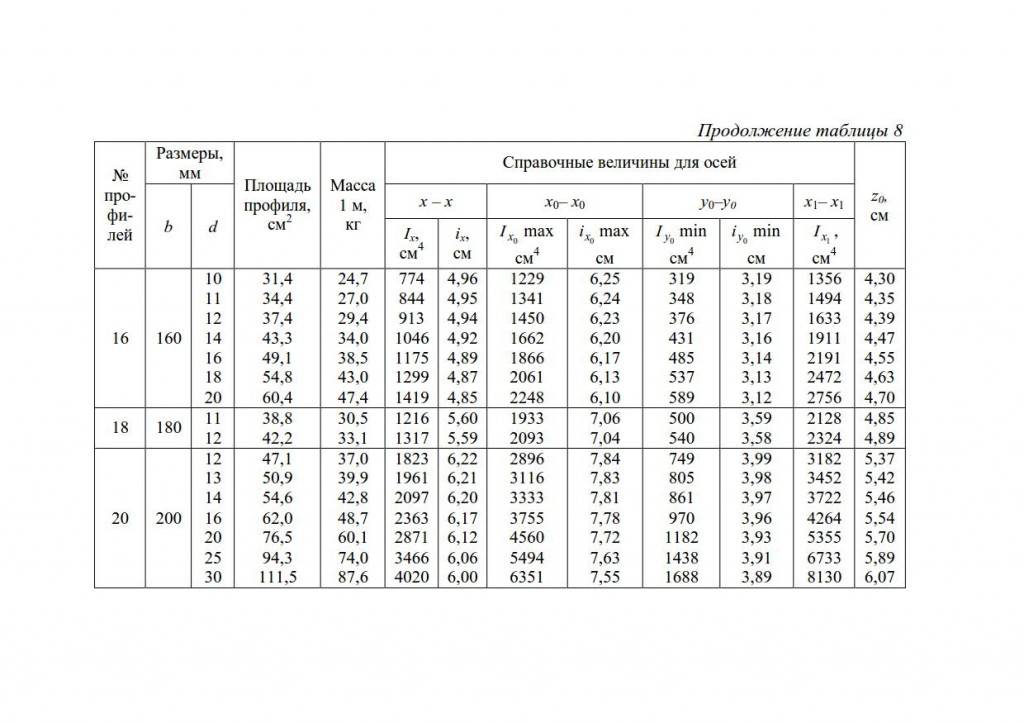

Таблица 3: Параметры и справочные величины для уголков из спокойной стали
Приведенные в таблицах значения площади сечения профиля стального равнополочного уголка, а также вес одного метра изделия рассчитаны с учетом номинальных табличных размеров (при расчетах не учтены допустимые отклонения, которые при производстве металлопродукции неизбежны). Масса одного погонного метра рассчитана с учетом того, что плотность металла, из которого выполнен уголок, равна 7850 кг/м 3 .
Ширина полок стальных уголков в зависимости от того, какой точности соответствует их профилирование, может иметь следующие отклонения:
- высокой точности (до номера 2,5): ±0,75 – ±1,5 мм;
- высокой точности (соответствующие нумерации свыше 2,5): ±1 – ±1,75 мм;
- повышенной точности: ±1,25 – ±2,5 мм;
- обычного класса точности: ±1,5 – ±3 мм.
Равнополочные стальные уголки, выпускаемые в соответствии с указанным ГОСТом, могут отпускаться заказчику следующей длины (в интервале 3–12 м):
- мерной;
- немерной;
- длины, которая кратна мерной;
- мерной, при этом в партии присутствуют изделия немерной длины, количество которых не превышает 7% от общего объема;
- кратной мерной, при этом в партии есть уголки немерной длины, но их количество составляет не больше 7% от общего объема.
Обладая демократичной ценой, горячекатаный и гнутый уголок из обычной углеродистой стали отличается хорошей сопротивляемостью нагрузкам различного типа. Такие характеристики позволяют успешно использовать эти изделия во многих сферах. Стальные уголки данного типа применяют для создания каркасных металлоконструкций различного назначения, а также с их помощью выполняют армирование бетонных конструкций.
1
, средняя оценка: 5,00
из 5)
Hot-rolled steel equal-leg angles. Dimensions
ГОСТ 8509-93
МКС 77.140.70
ОКП 09 3100, 09 3200, 09 3300
Дата введения 1997-01-01
Стали для производства горячекатаного уголка
Стали сочетают формы проявления циклической и статической прочности с высокими показателями жесткости. За счет изменения концентрации углерода при выпуске сталей и легирующих добавок можно изменять технические показатели металла. Выбирая способы термообработки в процессе металлургических технологий и химический состав сплава, получают стали с различными качествами и применяют их в разных областях промышленности и хозяйства.
Для выпуска горячекатаного уголка применяют стали
- углеродистые стали обыкновенного качества в соответствии с ГОСТ 380–1988, к ним относят марки, такие как: Стбсп, Ст5пс, Ст4пс, СтЗпс, СтЗкп, Стбпс, Ст4сп, Ст4кп, СтЗцс, СтО;
- низколегированные с повышенной прочностью стали по ГОСТ 19281–1989 марок: 18Г2Афпс,16Г2АФ, 15Г2СФД, 10Г2БД, 17Г1С, 15ХСНД, 17ГС09Г2С, 16ГС, 09Г2, 14Г2АФ, 15Г2АФДпс, 10ХСНД, 10Г2С1, 10ХНДП, 14ХГС, 14Г2, 12ГС.
Углеродистые стали обычного качества
В основном используют стали обыкновенного качества с углеродными добавками, как наиболее малостоящие, обогащенные необходимым качеством для изготовления равнополочного горячекатаного уголка. Эти виды сталей производят в большом количестве, их кристаллическая решетка имеет перлитно-ферритовую структуру. Горячекатаный сортамент обычно применяют без дополнительной обработки теплом, но в ряде случаев устраивают термический процесс для увеличения прочности.
Простая качественная сталь с углеродистым обогащением бывает спокойная, с содержанием кремния от 0,12 до 0,3%, полуспокойная, имеющая в составе кремниевые добавки в количестве 0,05–0,17%, кипящая, процент кремния в которой составляет меньше 0,07%.
Если углеродистая сталь выплавляется в печах-мартенах, то в обозначении маркировки ставится буква М, при использовании бессемеровских конверторов с процессом продувания снизу в обозначении появляется буква Б, при получении стали в конвекторах с продуванием кислородной массой ставят букву К.
Сталь обыкновенного простого качества используют для малонагруженных строительных узлов и неответственных машинных деталей. Если уголки предназначены для сварных работ, то применяют сплавы с малым процентным содержанием серы, углерода, азота, фосфора, углерода, которые ухудшают качество швов.
Конструкционная, обогащенная углеродом сталь обычного качества, в зависимости от свойственных характеристик подразделяется на группы с обозначением буквами А, Б, В. Марка стали определяется сочетанием двух букв СТ и последующей цифрой, говорящей о номере марки, а не о количестве углерода, хотя его содержание увеличивается с повышением номера марки. При установлении марки ставят буквы В и Б, а литера А не ставится в обозначении.
Для обозначения категории раскисления добавляют литеры спокойных – СП, полуспокойных – ПС, кипящих – КП. Стали СТБ и СТ1 производят спокойными и полуспокойными, а стали СТ1 и СТ4 выплавляют кипящими. По категории раскисления не определяется сталь СТ0.
Что касается стальных уголков из стали группы А, то их поставляют с гарантированным качеством и не указывают химический состав сплава.
Легированные стальные сплавы
подразделяют на три вида:
- низколегированный сплав, содержание добавок в нем не более 2,5%;
- среднелегированная сталь, в которой добавок от 2,5 до 10%;
- высоколегированную сталь, с повышенным содержанием добавок, в количестве больше 10%.
От того, какие легирующие добавки использованы при производстве стали, обозначение марки пополняется новыми буквами. Каждому элементу соответствует определенная буква. Р обозначает бор, Б — ниобий, Т — титан, С — кремний, К — кобальт, В — вольфрам, Х — хром, А — азот, Ф — ванадий, Н — никель, Ю — алюминий, Г — марганец, М – молибден.
В зависимости от полученных свойств при выплавке сталь делят на нержавеющую, кислотную, окалиностойкую и жаростойкую. Именно полученные технические показатели и определяют область применения равнополочных уголков.
Расчет металлоконструкций
Расчеты при проектировании сооружений с несущими элементами должны быть предельно точными. Для строительства, производства изделий, монтажных работ необходимо подобрать металлоизделия с оптимальными геометрическими параметрами и техническими характеристиками.
Поскольку на металлоизделия в составе конструкции воздействуют определенные нагрузки на изгиб и кручение не рекомендуется применение стальных профилей с меньшей толщиной, чем указано в проектно-технической документации. К основным нагрузкам добавляются дополнительные — ветровая, снеговая, сезонные перепады температур. Для учета всех воздействующих используют калькулятор металлопроката.
Приобретая стальной прокат следует учитывать, что небольшие партии продукции реализуются исходя из стоимости одного погонного метра. При оптовых закупках цена указывается за тонну. Чтобы определить сколько метров в 1 тонне нужна таблица веса металлоизделий.
Таблица 1. Уголок горячекатаный равнополочный. Вес 1 метра и количество метров в тонне
| Размер уголка | Вес 1 м, кг | Количество метров в тонне | Размер уголка | Вес 1 м, кг | Количество метров в тонне |
| 20х20х3 | 0,89 | 1123,60 | 90х90х9 | 12,20 | 81,97 |
| 20х20х4 | 1,15 | 869,57 | 100х100х6,5 | 10,06 | 99,40 |
| 25х25х3 | 1,12 | 892,86 | 100х100х7 | 10,79 | 92,68 |
| 25х25х4 | 1,46 | 864,93 | 100х00х8 | 12,25 | 81,63 |
| 28х28х3 | 1,27 | 787,40 | 100х00х10 | 15,10 | 66,23 |
| 30х30х3 | 1,36 | 735,29 | 100х100х12 | 17,90 | 55,87 |
| 30х30х4 | 1,78 | 561,80 | 100х100х14 | 20,63 | 48,47 |
| 32х32х3 | 1,46 | 684,93 | 100х100х16 | 23,30 | 42,92 |
| 32х32х4 | 1,91 | 523,56 | 110х110х7 | 11,89 | 84,10 |
| 35х35х3 | 1,60 | 625,00 | 110х110х8 | 13,50 | 74,07 |
| 35х35х4 | 2,10 | 476,19 | 125х125х8 | 15,46 | 64,68 |
| 35х35х5 | 2,58 | 387,60 | 125х125х9 | 17,30 | 57,80 |
| 40х40х3 | 1,85 | 540,54 | 125х125х10 | 19,10 | 52,36 |
| 40х40х4 | 2,42 | 413,22 | 125х125х12 | 22,68 | 44,13 |
| 40х40х5 | 2,98 | 335,57 | 125х125х14 | 26,20 | 38,17 |
| 45х45х3 | 2,08 | 480,80 | 125х125х16 | 29,65 | 33,73 |
| 45х45х4 | 2,73 | 366,30 | 140х140х9 | 19,41 | 51,52 |
| 45х45х5 | 3,37 | 296,74 | 140х140х10 | 21,45 | 46,62 |
| 50х50х3 | 2,32 | 431,03 | 140х140х12 | 25,50 | 39,22 |
| 50х50х4 | 3,05 | 327,87 | 160х160х10 | 24,67 | 40,54 |
| 50х50х5 | 3,77 | 265,25 | 160х160х11 | 27,02 | 37,01 |
| 50х50х6 | 4,47 | 223,71 | 160х160х12 | 29,35 | 34,07 |
| 56х56х4 | 3,44 | 290,70 | 160х160х14 | 34,20 | 29,24 |
| 56х56х5 | 4,25 | 235,29 | 160х160х16 | 38,52 | 25,96 |
| 63х63х4 | 3,90 | 256,41 | 160х160х18 | 43,01 | 23,25 |
| 63х63х5 | 4,81 | 207,90 | 160х160х20 | 47,41 | 21,09 |
| 63х63х6 | 5,72 | 174,83 | 180х180х11 | 30,47 | 32,82 |
| 70х70х4 | 4,87 | 205,34 | 180х180х12 | 33,12 | 30,19 |
| 70х70х5 | 5,38 | 185,87 | 200х200х12 | 36,97 | 27,05 |
| 70х70х6 | 6,39 | 156,49 | 200х200х13 | 39,92 | 25,05 |
| 70х70х7 | 7,39 | 135,32 | 200х200х14 | 42,80 | 23,36 |
| 70х70х8 | 8,37 | 119,47 | 200х200х16 | 48,65 | 20,55 |
| 75х75х5 | 5,80 | 172,41 | 200х200х20 | 60,08 | 16,64 |
| 75х5х6 | 6,89 | 145,14 | 200х200х25 | 74,02 | 13,51 |
| 75х75х7 | 7,96 | 125,63 | 200х200х30 | 87,56 | 11,42 |
| 75х75х8 | 9,02 | 110,86 | 220х220х14 | 47,40 | 21,10 |
| 75х75х9 | 10,07 | 99,30 | 220х220х16 | 53,83 | 18,58 |
| 80х80х5,5 | 6,78 | 147,49 | 250х250х16 | 61,55 | 16,25 |
| 80х80х6 | 7,36 | 135,87 | 250х250х18 | 68,86 | 14,52 |
| 80х80х7 | 8,51 | 117,51 | 250х250х20 | 76,11 | 13,14 |
| 80х80х8 | 9,65 | 103,63 | 250х50х22 | 83,31 | 12,00 |
| 90х90х6 | 8,33 | 120,05 | 250х250х25 | 93,97 | 10,64 |
| 90х90х7 | 9,64 | 103,73 | 250х250х28 | 104,50 | 9,57 |
| 90х90х8 | 10,93 | 91,49 | 250х250х30 | 111,44 | 8,97 |

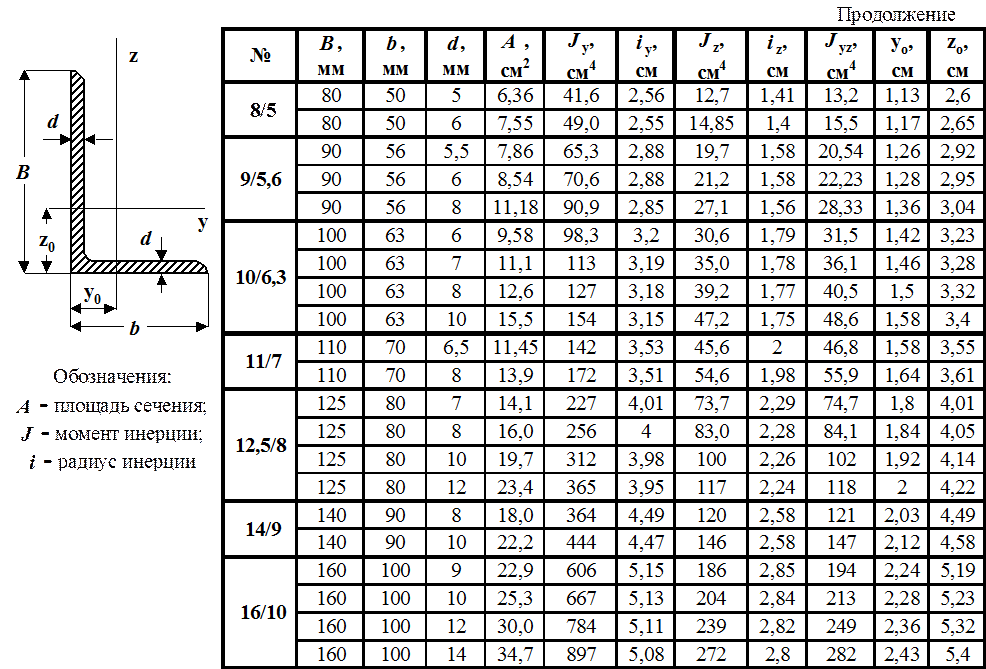

Таблица 2. Вес 1 метра уголка неравнополочного и количество метров в тонне
| Размер уголка | Вес 1 м, кг | Количество метров в тонне | Размер уголка | Вес 1 м, кг | Количество метров в тонне |
| 25х16х3 | 0,91 | 1 098,90 | 80х60х6 | 6,39 | 156,49 |
| 30х20х3 | 1,12 | 892,86 | 80х60х7 | 7,39 | 135,32 |
| 30х20х4 | 1,46 | 684,93 | 80х60х8 | 8,37 | 119,47 |
| 32х20х3 | 1,17 | 854,70 | 90х56х5,5 | 6,17 | 162,07 |
| 32х20х4 | 1,52 | 657,89 | 90х56х6 | 6,70 | 149,25 |
| 40х25х3 | 1,48 | 675,68 | 90х56х8 | 8,77 | 114,03 |
| 40х25х4 | 1,94 | 515,46 | 100х63х6 | 7,53 | 132,80 |
| 40х25х5 | 2,37 | 421,94 | 100х63х7 | 8,70 | 114,94 |
| 40х30х4 | 2,26 | 442,48 | 100х63х8 | 9,87 | 101,32 |
| 40х30х5 | 2,46 | 406,50 | 100х63х10 | 12,14 | 82,37 |
| 45х28х3 | 1,68 | 595,24 | 100х65х7 | 8,81 | 113,51 |
| 45х28х4 | 2,20 | 454,55 | 100х65х8 | 9,99 | 100,10 |
| 50х32х3 | 1,90 | 526,33 | 100х65х10 | 12,30 | 81,30 |
| 50х32х4 | 2,40 | 416,67 | 110х70х6,5 | 8,98 | 111,36 |
| 56х36х4 | 2,81 | 355,87 | 110х70х8 | 10,93 | 91,49 |
| 56х36х5 | 3,46 | 289,03 | 125х80х7 | 11,04 | 90,58 |
| 63х40х4 | 3,17 | 315,46 | 125х80х8 | 12,53 | 79,81 |
| 63х40х5 | 3,91 | 255,75 | 125х80х10 | 15,47 | 64,64 |
| 63х40х6 | 4,63 | 215,98 | 125х80х12 | 18,34 | 54,53 |
| 63х40х8 | 6,03 | 165,84 | 140х90х8 | 14,13 | 70,77 |
| 65х50х5 | 4,36 | 229,36 | 140х90х10 | 17,46 | 57,27 |
| 65х50х6 | 5,18 | 193,05 | 160х100х9 | 17,96 | 55,68 |
| 65х50х7 | 5,98 | 167,22 | 160х100х10 | 19,85 | 50,38 |
| 65х50х8 | 6,77 | 147,71 | 160х100х12 | 23,58 | 42,41 |
| 70х45х5 | 4,39 | 227,79 | 160х100х14 | 27,26 | 36,68 |
| 75х50х5 | 4,79 | 208,77 | 180х110х11 | 22,20 | 45,05 |
| 75х50х6 | 5,69 | 175,75 | 180х110х12 | 26,40 | 37,88 |
| 75х50х7 | 6,57 | 152,21 | 200х125х11 | 27,37 | 36,54 |
| 75х50х8 | 7,43 | 134,59 | 200х125х12 | 29,74 | 33,62 |
| 80х50х5 | 4,49 | 222,72 | 200х125х14 | 34,43 | 29,04 |
| 80х50х6 | 5,92 | 168,92 | 200х125х16 | 39,07 | 25,60 |
Современная классификация
На сегодняшний день существует несколько основных классификаций стальных уголков. Отличия их заключаются в сфере применения:
Неравнополочный. Эта разновидность металлопроката широко используется для возведения сложных конструкций, таких как арки.
Равнополочный. Чаще всего используется в сфере строительства, а также для производства мебели и различных проёмов. Особенно это касается тех ситуаций, когда нужно получить идеально ровный угол.
Оцинкованный. Широко используется в условиях с агрессивной средой и химическим воздействием.
Горячекатаный. Считается наиболее востребованным среди аналогичных изделий, так как может применяться для изготовления ответственных узлов несущих конструкций, где прогнозируется большое натяжение материала.
Уголок из нержавеющего материала. Мастера широко ценят эту разновидность металлопроката, так как его можно использовать для помещений с повышенным уровнем влажности.
Изделия из низколегированной стали. Такие детали применяются в тех случаях, когда на конструкцию воздействуют большие нагрузки и негативные атмосферные факторы.
Гнутый уголок. Широкие сферы применения этого металлопроката связаны с тем, что он отличается простой схемой монтажа и небольшим весом
Но важно учитывать и недостаток таких изделий — небольшие показатели прочности, что препятствует его использованию в определённых конструкциях.
Свойства и химический состав низколегированных сталей
: 15ГС, 14Г2, 14ХГС
Высокие прочностные характеристики обеспечиваются применением других легированных добавок, таких как кремний, никель, хром и другие. Низколегированная сталь хорошо подается сварке, не хрупкая, имеют высокую сопротивляемость ударам. Но такие сплавы плохо выдерживают концентрацию и долгие напряжения, разрушение происходит от долгого действия вибраций.
Значение веса погонного метра уголка
Эта характеристика является очень важной для расчета массы конструкций. Величина позволяет перевести метраж нужного количества равнополочного горячекатаного уголка в весовую категорию
Такие данные позволяют выбрать правильный способ отгрузки, рассчитать требуемую производительность транспорта, произвести расчетные сопоставления для выбора конструкций фундаментов и оснований.
Чтобы определиться с весом требуемой партии уголка по сортаменту выясняют вес одного погонного метра проката, при этом принимают во внимание ширину полочки и толщину металлической стенки. Теоретическое значение веса умножают на количество метров уголка и получают расчетный вес
Фактический вес расчетной партии немного отличается от полученного значения, что характерно из-за отличия плотности применяемой в конкретном случае марки сплава и класса точности при изготовлении уголка. Для удобства в конце таблицы показано число погонных метров уголка, содержащегося в одной тонне проката.
В сортамент заносятся справочные сведения о радиусах закругления, расстояний от края полочки до расчетного центра тяжести, площади сечения уголка на разрезе, указывается значение радиуса инерции и момента центробежной инерции. Все эти параметры используются в различных расчетах, например, при определении полученной прочности конструкции из уголка. Часть справочных показателей нужна для настройки валиков прокатного стана при изготовлении.
Применение горячекатаного уголка определяется техническими характеристиками стали, которая применялась для изготовления сортового проката. Различные виды конструкций требуют определенного вида показателей, что позволяет применять уголки без завышения прочностных показателей, при этом не затрачивая лишних средств. Благодаря такому разнообразию, равнополочный уголок используется при устройстве любых каркасных и других металлических конструкций и для армирования монолитных сооружений.
Недостатком стальных уголков является низкое противостояние коррозии во влажных условиях, поэтому в ответственных сооружениях металлические уголки заменяют изделиями из оцинковки, нержавейки или алюминия.
Стальной горячекатаный уголок, применение и назначение
Подразделение на два вида
- неравно-полочные металлические уголки, с различной шириной сторон в сечении и выпускающиеся с более ограниченным разнообразием сортамента;
- равнополочные изделия, у которых ширина сторон по всему периметру сечения одинакова.
Ширина полки, которая служит в наименовании размером, варьируется от 20 до 200 мм, а толщина металла составляет промежуток от 2 до 16 мм.
Деление по способу производства
Равнополочные уголки могут быть получены разными путями:
- горячекатаный метод;
- способ холодного гнутья.
Метод горячего катания заключается в протаскивании заготовки сквозь конфигурацию вращающихся валов, при этом происходит установка формы и заданных размерных параметров. Затем заготовка пропускается через стан проката и получается горячекатаный стальной уголок. Есть допуски, которые регулируются ГОСТ и требуют, чтобы скручивание уголка было не больше 0,4% от его длины, а увеличение или уменьшение длины составляло не более 0,75%.
Такой способ позволяет получить у наружного изгиба уголка полные 90º, без закругления, что очень важно для установки в конструкцию. С внутренней стороны радиус делается сознательно для увеличения прочности проката, так называемым, дополнительным ребром жесткости
Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках. Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м.
По классу точности
- А – изделия высокой точности с предельными требованиями по выдержке размеров;
- В – изделия со средней или обыкновенной точностью и другой степенью градации допусков, описанных в ГОСТ.
По категории уголки делят
- ГОСТ 8509–1993 содержит сведения о равнополочном горячекатаном уголке;
- ГОСТ 8510–1986 описывает категории неравно-полочного горячекатаного уголка;
- ГОСТ 19771–1993 определяет положения о равнополочном гнутом профиле;
- ГОСТ 19772–1993 содержит информацию о неравно-полочном гнутом угловом прокате.
Области применения уголка
Стальной угловой прокат
- в автомобилестроении, вагоностроении, при производстве крупной техники;
- при создании опорного каркаса в производстве мебели;
- для выравнивания оконных и дверных рам, обвязки секций забора из сетки и арматуры;
- в качестве опор при устройстве электротехнических и инженерных коммуникаций;
- в качестве несущего каркаса при возведении монолитных железобетонных конструкций.
Уголок равнополочный ГОСТ 8509-93 — сортамент, характеристики и области применения
Промышленность выпускает 3 разновидности подобных фасонных изделий. ГОСТ № 8509 от 1993 года (часть 1) определяет характеристики, типоразмеры и ТУ (допуски, непараллельность, кривизну и ряд других) равнополочных уголков горячекатаных из стали. Чем они характеризуются, какими бывают и где целесообразно использовать данную продукцию – обо всем этом предлагаемая статья.
Детальную информацию по сортаменту равнополочного уголка можно получить из прилагаемой таблицы. Точнее, чем в Стандарте, не скажешь. Поэтому автор считает целесообразным ограничиться лишь небольшим обзором продукции. Тот, кто с ней не знаком, получит общее представление, а остальным читателям материал позволит вспомнить отдельные, стершиеся в памяти моменты.
Особенности
- Обе полки уголка равнополочного совершенно идентичны (отсюда и наименование металлоизделия).
- Формирование профиля производится при повышенной температуре. Что дает горячий прокат? Рядовому потребителю будут интересны такие моменты – снижение стоимости равнополочного уголка по отношению к аналогам и удобство сварки образцов.
- В качестве сырья используется сталь углеродистая или низколегированная. Последняя отличается повышенной устойчивостью к большим минусовым температурам (в плане деформации).
Скачать ГОСТ 8509-93 в формате pdf можно здесь.
Характеристики
- Номер (2 – 25) – основной параметр. Соответствует ширине полки (b), выраженной в «см». К примеру, у самого большого равнополочного уголка она составляет 250, у минимального по сортаменту – 20 (мм).
- Вес 1 п.м. Определяется толщиной (S) и шириной полок. При расчетах (например, нагрузки) следует знать, что для одного номера толщина полки может быть различной (указано в сортаменте).
- Длина – как правило, 4 – 12 м. Но возможно производство и более габаритного равнополочного уголка, по просьбе заказчика.
Применение
- Монтаж сборных (в основном, сварных) металлоконструкций – ограждений, каркасов, перил, ферм, стеллажей.
- Как арматура в производстве некоторых образцов ЖБИ (колонн, балок и ряда других).
- Для изготовления отдельных элементов различных опор, кронштейнов, укосов, подвесок, переходов и так далее.
- Из уголка равнополочного в частном секторе нередко собираются различные столы, верстаки, тумбы, рамы для аквариумов – спектр применения разнообразный.
- В качестве направляющих для фиксации кабелей, проводов, желобов, тросов.
