Для чего предназначена кулиса

Область использования

Кулисные механизмы находят использование в тех устройствах и установках, где требуется изменить вращение или качание в продольно- поступательное перемещение или сделать обратное переустройство.

Довольно широко они применяются в таких металлообрабатывающих станках, как строгальные и долбежные. Главное преимущество кулисно-рычажного механизма, состоит в его способности гарантировать большую скорость движения на обратном ходе. Это позволяет значительно повысить общую продуктивность оборудование и его энергетическая эффективность, уменьшив время, расходуемое на непроизводительные, холостые движения рабочих органов. Тут же находит использование кулисный механизм с изменяемой длиной ползуна. Это дает возможность самым лучшим образом настаивать кинематическую схему исходя из длины заготовки.

Механизм конхоидального типа используется в легком колесном транспорте, приводимом в действие ножной мускульной силой человека- так называемом шагоходе. Человек, управляющий машиной, имитируя шаги, по очереди нажимает на педали механизма, закрепленные на оси с одного конца. Кулисная пара видоизменяет качательное движение во вращение приводного вала, передаваемое дальше цепным или приводом карданного типа на ведущее колесо.

В аналоговых счётных машинах активно использовались говоря иначе синусные и тангенсные кулисные механизмы. Для визуализации самых разных функции в них используются ползунные и двухкулисные схемы. Подобные механизмы применялись в том числе в системах сопровождения целей и наведения вооружений. Их характерной чертой являлась необыкновенная надежность и стойкость к негативным влияниям окружающей среды (особенно- электро-магнитных импульсов) на фоне достаточной с целью решения задач точности. С появлением программных и аппаратных средств цифровой техники область использования механических аналоговых вычислителей сильно сократилась.

Еще одна значимая область использования кулисных пар- устройства, в которых необходимо обеспечить равноправие угловых скоростей кулис при сохранении угла между ними. Муфты, в которых разрешается неполная соосность валов, системы питания двигателей автомобиля, устройство реверса на паровом двигателе.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

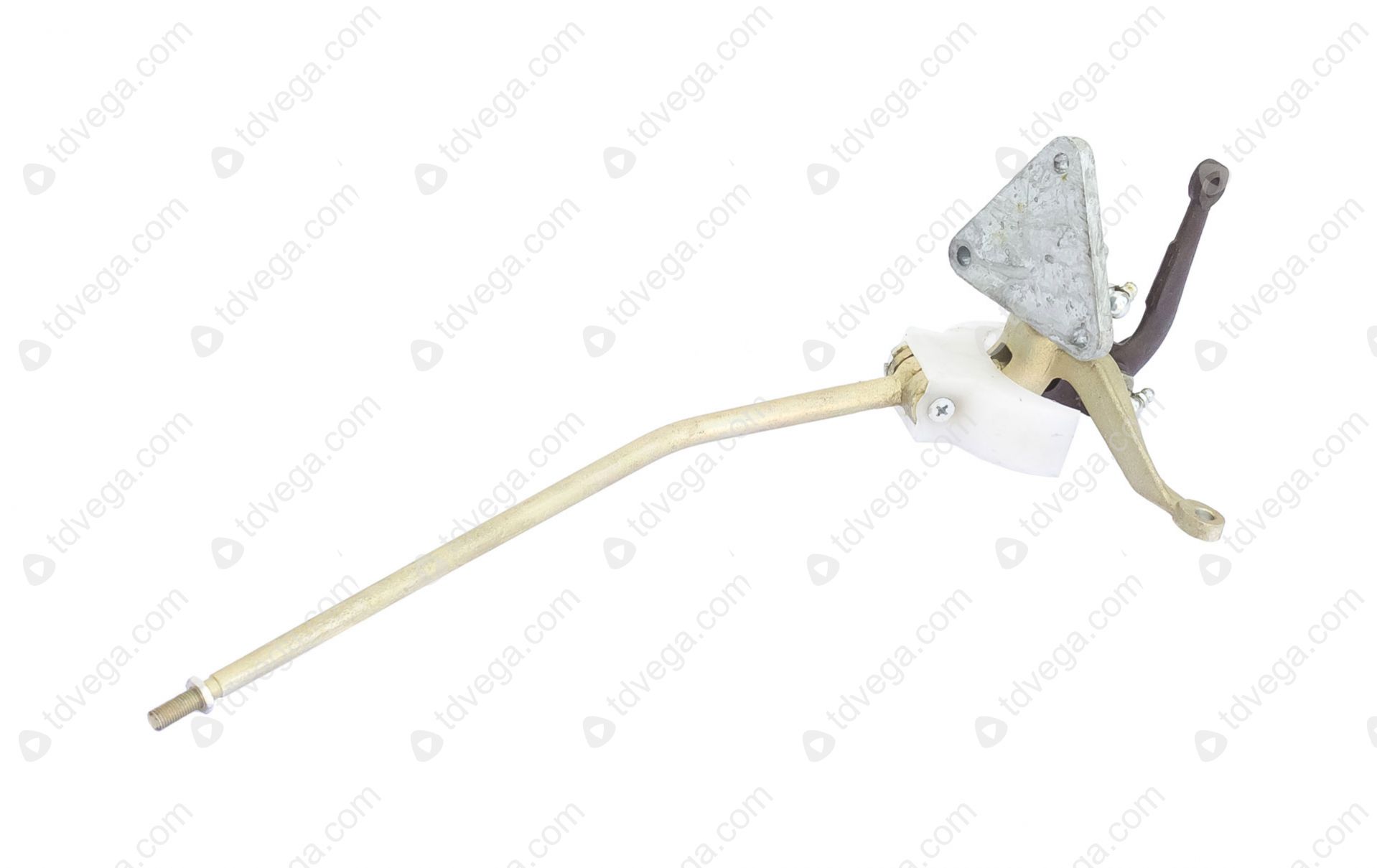

Как осуществляется управление КПП?

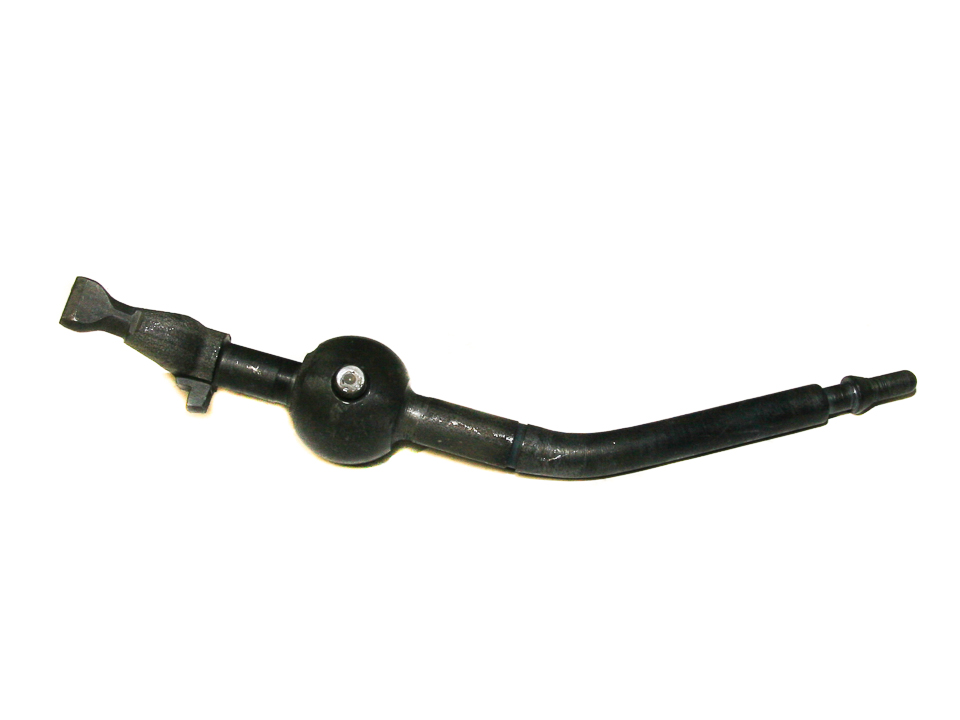

Конструкция механизма смены скорости на коробках передач механического типа зависит от компоновки авто. Ранее двигатель вместе с КПП располагался продольно и получалось так, что сама коробка размещалась под авто. Поэтому механизм переключения передачи состоял только из одного рычага, один конец которого играл роль штока для перемещения ползунов с вилками в коробке. Фиксация рычага осуществлялась при помощи имеющего наплыва в виде шара, который зажимался между втулками в корпусе, установленном на картере коробки. Благодаря этому обеспечивалось подвижное соединение – рычаг двигался в разные стороны, но его невозможно вытянуть из корпуса.

Работа такого механизма передачи очень проста: водитель, наклоняя рычаг в сторону, устанавливал шток в проточку на вилке КПП, зафиксированной на ползуне. Затем, смещая рукоятку вперед или назад, штоком передвигал ползун с вилкой, вводя в зацепление шестерни, то есть включал необходимую передачу.

Такие механизмы переключения передач использовались на автомобилях ВАЗ классического семейства.

Сейчас большинство автомобилей имеют поперечную компоновку двигателя и КПП. Эти механизмы полностью размещены в подкапотном пространстве. Использование такой конструкции привело к необходимости задействования дистанционного механизма переключения.

Такой механизм состоит из системы тяг и рычагов, который получил название «кулиса КПП». Кулиса переключения передач используется на авто с поперечным расположением мотора. На Шевроле Нива двигатель с коробкой передач стоит продольно, они вынесены вперед и установка прямого рычага невозможна, поэтому конструкторы и использовали кулису. Такой механизм управления встречается и на авто с автоматической коробкой.

Сборка кулисного механизма.

Технологический процесс сборки кулисного механизма состоит их трех сборочных операций: сборки кривошипного диска; сборки кулисы; общей сборки кулисного механизма.

Сборку кривошипного диска начинают с контроля посадочных размеров и геометрической формы отверстия кривошипного диска 5 и втулки 7 требованиям чертежа и только после этого производят ее запрессовку. Отверстие во втулке после ее запрессовки необходимо развернуть для восстановления геометрических размеров и формы. Затем на валике 6 устанавливают шпонку и вводят его в отверстие кривошипного диска. На конце валика монтируют коническое зубчатое колесо 15.

На следующем этапе сборочного процесса ввертывают винт 4 в резьбовое отверстие пальца 3 кривошипа. После этого на уступе кривошипного диска устанавливают зубчатое колесо 14 так, чтобы его отверстие совпало с отверстием в уступе, а палец 3 кривошипа вводят в паз кривошипного диска так, чтобы гладкий конец винта 4 вошел в отверстие конического зубчатого колеса 14. После установки зубчатого колеса проверяют «на краску» качество зацепления колес 14 и 15. Винт 4 закрепляют на уступе при помощи гайки.

После сборки кривошипного диска его устанавливают в корпусе станины 10, монтируя на хвостовике эксцентрик 8 механизма подачи, и фиксируют положение стопорной гайкой 9.

Сборку кулисы начинают с контроля геометрических размеров и формы посадочных мест (вала кулисы 2 и отверстия под втулку и втулки 12, а также отверстия под вал кулисы в корпусе станины и вала 13 кулисы) требованиям чертежа. Кроме того, необходимо проверить перпендикулярность собранного кривошипного диска валу кулисы при помощи рамного уровня, устанавливаемого на вал 13 кулисы, который размещают в отверстии корпуса.

После выполнения контрольных операций в отверстие кулисы 2 запрессовывают втулку 12 и развертывают ее отверстие для восстановления первоначальных геометрических размеров и формы. Кулису 2 устанавливают на вал 13 и, используя шпоночное соединение, монтируют на валу зубчатое колесо 11, После этого, используя рамный уровень, проверяют перпендикулярность направляющих кулисы ее оси.

Общую сборку кулисного механизма начинают с установки собранного узла кулисы в отверстие корпуса станины так, чтобы зубчатое колесо 11, установленное на валу 13, вошло в зацепление с кривошипным диском 5. Проверяют зубчатое зацепление «на краску» и величину бокового зазора.

После установки кулисы в корпусе в ее направляющих размещают кулисный камень 1 так, чтобы он своим отверстием вошел в выступ пальца 3 кривошипа, и соединяют их винтом. После этого приступают к регулированию угла качания кулисы.

Регулирование угла качания кулисы осуществляется за счет изменения радиуса R кривошипного пальца (см. рис. 1). Для того чтобы изменить величину радиуса R, на квадратный конец валика 6 надевают рукоятку. Вращение рукоятки через зубчатую передачу с колесами 14 и 15 и винт 4 обеспечивают перемещение кривошипного пальца 3 вдоль радиусного паза кривошипного диска 5, изменяя эксцентриситет, а тем самым и угол качания кулисы, а следовательно, и длину хода ползуна.

Виды кулисных механизмов

В исходя из типа подвижного звена рычажной схемы в установках и подвижных узлах используются следующие виды кулисных пар:

Ползунный. Система рычагов, состоящая из четырех звеньев. Основные части- это кулиса и ползун с зафиксированной направляющей. Она дает ползуну единственную степень свободы, для совершения линейных перемещений. Качания кулисы превращаются устройством в линейное перемещение ползуна. Кинематическая схема обратима- возможно и обратное преобразование движения.
Кривошипный. Кривошипно-кулисного механизм построен по четырехрычажной кинематической схеме. Передает вращение кривошипа кулисе, также вращающейся или качающейся. Распространен в промышленных установках, например — в продольно-долбежных и строгальных. Для них применяют кривошипно-коромысловый механизм c вращающейся кулисой. Такая схема обеспечивает очень высокую скорость прямого ходя и медленный возврат. Применяется также в установках для упаковки.
Двухкулисный. В кинематической четырехзвенной схеме есть пара кулис. Передается вращение или качание через промежуточный рычаг. Передаточное число неизменно и всегда составляет единицу. Применяется в компенсирующих муфтах.
Коромысловый. Состоит из коромысла, кулисы и связывающего их шатуна. Позволяет располагать оси симметрии зон движения, ведущего и ведомого звеньев под углом около 60°. Находит применение в автоматизированных производственных линиях

Реже находит применение в транспортных средствах и некоторых измерительных приборах стоящий несколько особняком прямолинейно- направляющий или конхоидальный механизм.

Область применения

Кулисные механизмы находят применение в тех устройствах и установках, где требуется преобразовать вращение или качание в продольно- поступательное перемещение или сделать обратное преобразование.

Наиболее широко они используются в таких металлообрабатывающих станках, как строгальные и долбежные

Важное преимущество кулисно-рычажного механизма, заключается в его способности обеспечивать высокую скорость движения на обратном ходе. Это дает возможность существенно повысить общую производительность оборудование и его энергоэффективность, сократив время, затрачиваемое на непроизводительные, холостые движения рабочих органов. Здесь же находит применение кулисный механизм с регулируемой длиной ползуна

Это позволяет наилучшим образом настаивать кинематическую схему исходя из длины заготовки

Здесь же находит применение кулисный механизм с регулируемой длиной ползуна. Это позволяет наилучшим образом настаивать кинематическую схему исходя из длины заготовки.

Механизм конхоидального типа применяется в легком колесном транспорте, приводимом в действие ножной мускульной силой человека- так называемом шагоходе. Человек, управляющий машиной, имитируя шаги, поочередно нажимает на педали механизма, закрепленные на оси с одного конца. Кулисная пара преобразует качательное движение во вращение приводного вала, передаваемое далее цепным или карданным приводом на ведущее колесо.

В аналоговых вычислительных машинах широко применялись так называемые синусные и тангенсные кулисные механизмы. Для визуализации различных функции в них применяются ползунные и двухкулисные схемы. Такие механизмы использовались в том числе в системах сопровождения целей и наведения вооружений. Их отличительной чертой являлась исключительная надежность и устойчивость к неблагоприятным воздействиям внешней среды (особенно- электромагнитных импульсов) на фоне достаточной для решения поставленных задач точности. С развитием программных и аппаратных средств цифровой техники область применения механических аналоговых вычислителей сильно сократилась.

Еще одна важная сфера применения кулисных пар- устройства, в которых требуется обеспечить равенство угловых скоростей кулис при сохранении угла между ними. Муфты, в которых допускается неполная соосность валов, системы питания автомобильных двигателей, устройство реверса на паровом двигателе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

Смазывание маслом

Трущиеся части компрессора смазываются маслом под действием центробежной силы через косое отверстие в нижнем торце коренной шейки вала. При вращении вала масло, попадая в наклонный канал, поднимается вверх и попадает к трущейся паре вал — корпус компрессора. Дальше по винтовой канавке масло поступает к паре вал — ползун. Пара поршень — цилиндр смазывается разбрызгиванием.

Пары хладона всасываются из кожуха в цилиндр через глушитель всасывания и нагнетаются через глушитель нагнетания в трубку. Змеевик нагнетательной трубки способствует гашению колебаний мотор-компрессора, корпус которого опирается на три пружины. Пружины предохраняет от выпадения шпильки.

Источник

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

увеличился люфт ручки (рычага), что переключает передачи;
возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
скорости переключаются непомерно тугим образом;
вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Устройство кривошипно-шатунного механизма

Поршень похож на перевернутый стакан, в который укладываются кольца. На любом из них присутствуют два вида колец: маслосъемное и компрессионное. Маслосъемных обычно ставят два, а компрессионных – одно. Но бывают и исключения в виде: два таких и два таких — все зависит от типа двигателя.

Шатун изготавливается из двутаврового стального профиля. Состоит из верхней головки, которая соединяется с поршнем при помощи пальца, и нижней – соединение с коленчатым валом.

Коленчатый вал изготавливается в основном из чугуна повышенной прочности. Представляет собой несоосный стержень. Все шейки тщательно шлифуются, с соблюдением необходимых параметров. Существуют коренные шейки — для установки коренных подшипников, и шатунные – для установки через подшипники шатунов.

Роль подшипников скольжения выполняют разрезные полукольца, выполненные в виде двух вкладышей, которые обработаны токами высокой частоты для прочности. Все они покрыты антифрикционным слоем. Коренные крепятся к блоку двигателя, а шатунные — к нижней головке шатуна. Чтобы вкладыши хорошо работали, в них делают канавки для доступа масла. Если вкладыши провернуло – значит, имеется недостаточный подвод масла к ним. Это обычно происходит при засорении масляной системы. Вкладыши ремонту не подлежат.

Продольное перемещение вала ограничивают специальные упорные шайбы. С обоих концов обязательно применение различных сальников для предотвращения выхода масла из системы смазки двигателя.

К передней части коленвала крепится шкив привода системы охлаждения и звездочка, которая приводит в действие распредвал при помощи цепной передачи. На основных моделях выпускаемых сегодня автомобилей ей на замену пришел ремень. К задней части коленчатого вала крепится маховик. Он предусмотрен для устранения дисбаланса вала.

Также на нем стоит зубчатый венец, предназначенный для пуска двигателя. Чтобы при разборке и дальнейшей сборке не возникало проблем – крепеж маховика выполняется по не симметричной системе. От расположения меток его установки зависит и момент зажигания – следовательно, оптимальная работа двигателя. При изготовлении его балансируют вместе с коленчатым валом.

Картер двигателя изготавливается вместе с блоком цилиндров. Он служит основой для крепления ГРМ и КШМ. Имеется поддон, который служит емкостью для масла, а так же для защиты двигателя от деформации. Снизу предусмотрена специальная пробка для слива моторного масла.

Принцип работы КШМ

На поршень оказывают давление газы, которые вырабатываются при сгорании топливной смеси. При этом он совершает возвратно – поступательные движения, заставляя проворачиваться коленчатый вал двигателя. От него вращательное движение передается на трансмиссию, а оттуда – на колеса автомобиля.

А вот на видео показано как работает КШМ в тюнингованном ВАЗ 2106:

https://youtube.com/watch?v=jmcssqJNFTg

Основные признаки неисправности КШМ:

стуки в двигателе;
потеря мощности;
снижение уровня масла в картере;
повышенная дымность выхлопных газов.

Кривошипно-шатунный механизм двигателя очень уязвим. Для эффективной работы необходима своевременная замена масла. Лучше всего ее производить на станциях техобслуживания. Даже, если Вы недавно поменяли масло, и приходит пора сезонного ТО – обязательно перейдите на то масло, какое указано в инструкции по эксплуатации машины. Если в работе двигателя возникают какие-то проблемы: шумы, стуки – обращайтесь к специалистам – только в авторизированном центре Вам дадут объективную оценку состояния автомобиля.

Также на эту тему вы можете почитать:

Фары Ford Focus 2: самостоятельная установка ксенона на автомобиль

Вариаторная коробка передач (вариатор) и ее работа

Рейтинг летних шин — ТОП 10 лучшие летние шины 2022 года

Все, что вы хотели знать о тормозной жидкости: виды, составы, выбор, проверка уровня, замена и други…

Коробка передач автомобиля и ее предназначение

Alex S 13 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Поршневые кольца

Назначение и устройство поршневых колец обуславливается их ролью в работе кривошипных- устройств. Кольца выполняются плоскими, они имеют разрез шириной в несколько десятых частей миллиметра. Их вставляют в проточенные для них кольцевые углубления на уплотнении.

Кольца выполняют следующие функции:

Уплотняют зазор между гильзой и стенками поршня.
Обеспечивают направление движения поршня.
Охлаждают. Касаясь гильзы, компрессионные кольца отводят избыточное тепло от поршня, оберегая его от перегрева.
Изолируют рабочую камеру от смазочных материалов в картере. С одной стороны, кольца задерживают капельки масла, разбрызгиваемые в картере ударами противовесов щек коленвала, с другой, пропускают небольшое его количество для смазки стенок цилиндра. За это отвечает нижнее, маслосъемное кольцо.

Смазывать необходимо и соединение поршня с шатуном.

Отсутствие смазки в течение нескольких минут приводит детали цилиндра в негодность. Трущиеся части перегреваются и начинают разрушаться либо заклиниваются. Ремонт в этом случае предстоит сложный и дорогостоящий.

Область применения

Наиболее широко они используются в таких металлообрабатывающих станках, как строгальные и долбежные

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Деталь – элементарная часть машины, которая выполнена из однородного материала или не может быть разобрана на более простые части (зубчатое колесо, валы, болты).

Различают детали общего (встречаются в большинстве машин) и специального (встреча-ся в спец-х, особых машинах) назначения.

Твёрдые тела, составляющие механизм называют звеньями. Звено может состоять из нескольких деталей, соединённых неподвижно.

Стойка – неподвижное звено.

Совокупность двух звеньев имеющих относительное движение называют кинематической парой.

Условия существования к.п.:

1. Наличие двух звеньев.

2. Непосредственный контакт.

3. Возможность относительного движения.

Коромысло – звено, совершающее вращательное движение.

Бывают вращательные, поступательные к.п.. Звенья могут соприкасаться между собой в точке, по линии или по поверхности (образуя к.п.). К.п. накладывают ограничения на относительное движение звеньев. Эти ограничения называют связями.

3.Классификация кинематических пар.

К.П.- совокупность 2-х звеньев, имеющих относит. движ.

Услов.сущ.к.п.:-наличие 2 звеньев

-непосредств.контакт

-возмож.относ.движ.

Звенья могут соприкос.между собой, образ.к.п.в точке, по линии, по плоскости.

К.п. наклад.огранич.на относит.движение звеньев. Эти огранич.назыв.связями.

К.п. классифиц.по:

1.по виду элементов соприкосновения

если элем.соприкоснов.-поверхность,то к.п.низшая.

если контакт звеньев по линии или в точке,то к.п.высшая.

2.по хар-ру относит.движения звеньев –плоские

-пространственные

3.по числу связей, накладыв.на относит.движ.звеньев:1,2,3,4,5 класса

4.Кинематические цепи .

Сочетания звеньев вх-х в кин-ую пару наз-т кин-ой цепью. КЦ бывают простые, сложные, замкнутые, разомкнутые. Мех-зм – такая КЦ в кот при заданном движ-ии одного или неск-х ведущих звеньев остальные движ-ся вполне опред-ым образом. Все звенья делятся на 3 группы: 1-Группа ведущих звеньев. З-н движ-я в ведущих звеньях обычно задается. 2-Ведомые звенья. З-н движ-я ведомых звеньев зав-т от з-на движ-я ведущих звеньев. 3-Стойка мех-зма. Плоским мех-ом наз такой мех-зм, звенья кот. движ-ся в одной или неск-х // пл-ях. W=3n-2p₅-p₄ – степень подвижн-ти плоского мех-зма, где W-число степеней подвижности, должно соотв-ть числу ведущих звеньев, n-число подвиж-х звеньев, p₅ число пар 5-го класса (соотв-о p₄).

5. Фрикционные передачи(механизмы)

Передача основана на использовании сил трения

Преимущества:

· Простота, безступенч. регулирование перед. числа

· Плавность бесшумность работы передачи

· Надёжность соединения

· При перегрузке происходит проскальзование катков, это предохраняет механизм от поломки

Недостатки:

· Большие давления на валы и опоры

· Износ рабочих поверхностей

· Непостоянство передаточного числа (из-за проскальзывания катков)

· Небольшая нагрузочная способность до 20 кВт

Передачи классифицируют:

1. По расположению валов

а) циллиндрическая(оси | |)

б) оси пересекаются – передача коническая

в) оси перекрещиваются – передача реечная

Для повышения нагрузочной способности катки изготовляют клинчатыми

2. По характеру силы прижатия катков:

а) с постоянной силой прижатия

б) с переменной силой прижатия

В зависимости от передоваемой нагрузки, чтобы обеспечить непосредственный контакт катков сила прижатия автоматически изменяеться.

3. Передачи делятся на:

а) с условно-постоянным передаточным числом

б) с переменным передаточным числом (вариаторы)

Fтр>F(вн нагр.)

Qf=kF Q=kF/f – сила нажатия

к – кооф. запаса сцепления

F – внешняя нагрузка

f – кооф. трения скольжения

Передачи с плавнорегулируемым передаточным числом назыв вариаторами

По конструкции вариаторы разнообразны

U=x/2, 0<x<R

– условная скорость

– передача.

Преимущества:

Плавное изменение передаточного числа => изменение значения угловой скорости ведомого звена и может быть изменено направление вращения ведомого звена.

По конструкции: * с непосредственным контактом, * с промежуточным контактом.

Широко применяется в приборостроении, даже в промышленности.

6. Ремённые передачи: достоинства, недостатки. Характеристика плоскоремённой передачи.

Ремённая передача основана на использовании сил трения, состоит из ведущего и ведомого шкивов, ремня, надетого с натяжением.

«+» : простота конструкции, возможность передачи на большие расстояния: плоский-15м, клиновый-6,смягчает удары, гасит вибрацию,предохраняет то перегрузки.

«-» : большие давления на валы и опоры по сравнению с зубчатой передачей; непостоянство передаточного числа (из-за проскальзывания );низкая долговечность ремней; необходимость применения натяжных устройств.

Передачи классифицируют:

1. По форме профиля ремня

· Плоскоремённая Клиноремённая

· Круглоремённая Зубчатая

2. По скорости вращения

· Тихоходные

· Среднескоростные

· Скоростные

Ремонт

Как и любой другой механизм, кулисный также имеет свой срок службы. По истечении этого срока службы наступает время ремонта кулисного механизма. Однако случается и так, что устройство выходит из эксплуатации раньше положенного срока. Чаще всего в данном механизме изнашиваются или стираются такие его части, как кулиса, кулисный камень, зубчатое колесо, винты и гайки перемещения ползушки, а также сама ползушка с пальцем. Если поверхности пазов кулисы получили износ более чем на 0,3 мм, а также на них имеются глубокие задиры, то в качестве ремонта используют фрезерование с последующей операцией шабрения. Если износ не слишком сильный, можно обойти лишь шабрением, без фрезеровки.

Если изнашивается кулиса, то в качестве ремонта сначала приводят в порядок стенки паза. При проведении работ чаще всего ориентируются на те участки, которые изношены менее, чем другие.

КУЛИСНЫЙ МЕХАНИЗМ — механизм с низшими кинематическими парами, в состав к рого входит кулиса. Нашли применение синусный и тангенсный К. м. В этих механизмах перемещение кулисы (см. рис.) пропорционально синусу или тангенсу угла поворота кривошипа. К. м. применяются… … Большой энциклопедический политехнический словарь

КУЛИСНЫЙ МЕХАНИЗМ — рычажный механизм, в состав которого входит кулиса … Большой Энциклопедический словарь

кулисный механизм — Рычажный механизм, в состав которого входит кулиса. Тематики теория механизмов и машин Обобщающие термины … Справочник технического переводчика

КУЛИСНЫЙ МЕХАНИЗМ — часть парораспределительного механизма паровоза, служащая для перемещения внутренних органов парораспределения (золотников) и для изменения этих перемещений как по величине, так и по направлению при помощи реверса. Изменение перемещений по… … Технический железнодорожный словарь

кулисный механизм — рычажный механизм, в состав которого входит кулиса. * * * КУЛИСНЫЙ МЕХАНИЗМ КУЛИСНЫЙ МЕХАНИЗМ, рычажный механизм, в состав которого входит кулиса (см. КУЛИСА) … Энциклопедический словарь

кулисный механизм — Рычажный механизм, в состав которого входит кулиса … Политехнический терминологический толковый словарь

кулисный механизм — coulisse mechanism, inverted sl >Теория механизмов и машин

КУЛИСНЫЙ МЕХАНИЗМ ВАЛЬСХАРТА — состоит из механизма предварения и механизма отсечки. Первый получает движение от крейцкопфа и при помощи поводка 8, серьги 7 и маятника 6 передает это движение золотнику паровой машины паровоза; при этом золотник получает постоянные по величине… … Технический железнодорожный словарь
