Лобзиковый станок

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным

При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами

Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси

Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

• Пилки.
• Кривошипно-шатунного узла.
• Привода.
• Устройства для натяжения пилки.
• Рабочего стола или станины.
• Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

• Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
• Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
• Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
• Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
• Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
• Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
• Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Самое легкое изделие

Самое простое изделие состоит из таких частей:

1. Фанера.
2. Крепежные винты.
3. Струбцины.

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин. Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Лобзиковый станок с применением тонких пил

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике. Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной.

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.

Главные характеристики

Распиловочный станок имеет различные характеристики. В зависимости от цены прибора, а также его основного назначения характеристики меняются, добавляются те, которые необходимы для работы.

К основным характеристикам относятся следующие:

• мощность — это такая характеристика, от которой зависит работа инструмента, быстрота распила. Чем мощность выше, тем более сложный материал сможет обработать агрегат. Это будет не только деревянная конструкция, но и различные металлические изделия.
• глубина распила, от которой зависит то, какой материал способен распилить лобзик. Стандартной глубиной считается распил дерева на 5 см. С увеличением глубины возрастает возможность пилить не только дерево, но и металл.
• число ходов. Именно эта характеристика позволяет определить аккуратность и точность распила. Большее число оборотов в минуту свидетельствует о том, что распиливание будет качественным, а стружки немного. Средний показатель — 1500 ходов в минуту, показатель для художественного выделывания — 3000 ходов в минуту.
• размер рабочего стола определяет размер материала и возможность его распиливания. Чем больше размер стола, тем больше работы можно на нем сделать. Однако и стоимость лобзика с большой рабочей поверхностью будет выше.

К дополнительным характеристикам можно отнести следующие:

1. регулировка числа оборотов;
2. изменение угла наклона;
3. подсветка рабочего места;
4. автоматический сдув опилок.

Дополнительные функции предназначены для более удобной распиловки, а также для профессиональной деятельности мастера. Обычный человек для бытовых целей этими функциями пользуется редко.

Рейтинг лобзиковых станков

Приобретая производительное, удобное и надежное оборудование для реза листовых заготовок, желательно предварительно ознакомиться с экспертными оценками специалистов и отзывами реальных столяров. Предлагаем посмотреть короткий, но наглядный ТОП, лобзиковый станок в нем представлен нескольких разновидностей для производства и домашних целей.

Список удачных моделей лобзиковых станков на 2020:

1. ЗУБР ЗСЛ-90 – компактный, с поворотным столом на 45°, имеется транспортер с боковым упором для обеспечения точного углового реза.

WorkMan 4005A – фиксация пилок безштифтовых и штифтовых, мощная диодная подсветка, удобный доступ к узлу фиксации, регулировка частоты хода в диапазоне 550-1600.

Dremel Moto-Saw (MS20-1/5) – удобный лобзиковый станок мини весом всего 1,1 кг, мощность 70 Вт, используется для бытовых целей.

ЗУБР ЗСЛ-250 – стационарный лобзиковый станок для широкого спектра операций, имеется патрубок обдува реза и гибкий вал, мощность 250 Вт.

JET JWSS-22B – профессиональный инструмент, высокий класс точности реза, верхняя часть рамы подвижна, есть регулировка наклона полотна и амплитуды маятникового хода, оснащен воздуховодом для сдува опилок, мощность 300 Вт.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для  соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Устройство

Настольный лобзиковый станок состоит из следующих элементов:

• станина (опорная конструкция, на которую монтируются все механизмы и узлы);
• рабочий стол;
• электропривод;
• кривошипно-шатунный механизм (отвечает за преобразование вращения вала двигателя в возвратно-поступательное перемещение пилки);
• сдвоенное коромысло (снабжено фиксаторами для пилок и натяжным механизмом).

Выпускаемые сегодня станки в большинстве своем рассчитаны на использование пилок длиной 200-350 мм и рабочим ходом 30-50 мм. Пилки различаются по ширине (2-10 мм), толщине (0,6-1,25 мм) и типу хвостовиков – они бывают со штифтами и без штифтов. Последние удобнее, так как для вырезания внутреннего контура необходимо высверлить в заготовке отверстие, через которое должен пройти конец пилки. При наличии штифта отверстие должно быть заметно больше. Некоторые модели лобзиковых станков позволяют крепить пилки обоих типов, в том числе старого образца, от ручного советского инструмента. Пилки также различаются по размеру зубьев и их расположению – оно может быть прямым или спиральным.

Выбор инструмента

Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт. Для домашнего использования оптимальна мощность 150-200 Вт

Для домашнего использования оптимальна мощность 150-200 Вт.

Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.

Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.

Производители оснащают лобзиковые станки различным набором опций, в том числе:

• компрессором для удаления стружки с линии разметки струей воздуха;
• блоком сверления;
• подсветкой рабочей зоны;
• ограждением полотна (не позволят контактировать пальцам с движущейся пилкой);
• прижимным устройством (предотвращает вибрацию листового материала малой толщины).

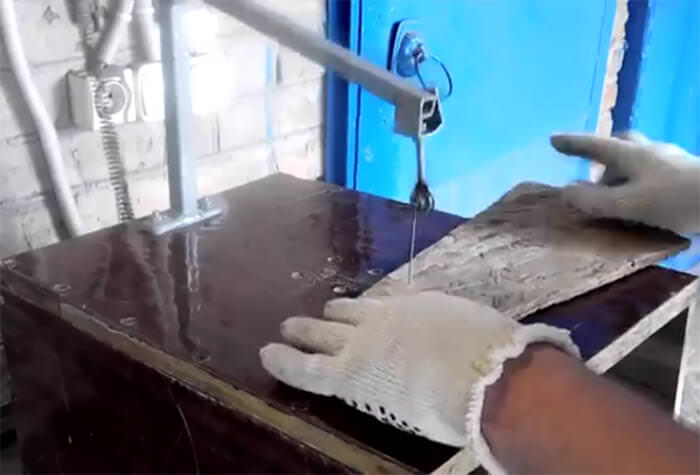

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию. 1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

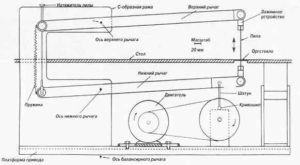

Рисунок 3 – Чертеж лобзикового станка

• болгарка;
• электродрель с набором сверл;
• шуруповерт;
• сварочный инвертор с электродами;
• куски ДСП или многослойной фанеры для рабочего стола и станины;
• соединительные уголки;
• крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

• стойка;
• подвижный рычаг.

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

1. Соединить рабочий стол и станину.
2. Установить лобзик.
3. Закрепить болтами стойку.
4. Установить рычаг.
5. Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.

Классификация устройств

В основном классификация лобзиков состоит только из того, какое назначение имеет инструмент, поэтому исходя из этого лобзики бывают:

1. бытовые — предназначены для выполнения небольших и малозатратных работ. Станки такого типа могут иметь мощность всего лишь до 500 Вт и работать полчаса, этого будет вполне достаточно.
2. профессиональные распиловочные станки необходимы для работ, требующих больших трудозатрат. Мощность такого стационарного лобзика намного больше, 700-1500 Вт, работать им можно на протяжении 3-х часов без перерыва. Он предназначен именно для постоянной профессиональной деятельности.
3. производственный агрегат намного больше, чем предыдущие виды, им выполняются работы в производственной сфере, поэтому длительность увеличивается до 20 часов.

Также устройство может быть классифицировано в зависимости от материала распила. Именно от этого зависит тип устройства, а также пила, которой осуществляется разрезание.

Техника безопасности

Работа с лобзиком требует определенных знаний и умений, поэтому техника безопасности — это очень важно

Нельзя искусственно останавливать лобзик, если его работа не завершилась. Такие остановки приведут к быстрой поломке механизма и последующему выходу из строя самодельного станка. Материал, который используется для работы, должен быть хорошего качества. Ни в коем случае не стоит использовать вместо фанеры, ДСП и других подходящих материалов пластик. При контакте с пластиком механизм лобзика быстро испортится. К тому же пластик часто выделяет токсичные вещества. Работать за лобзиковым станком желательно в хорошо освещенном месте. Свет должен падать слева (для правшей) или справа (для левшей). Лобзиковый станок необходимо надежно закрепить на большом столе. Во время работы можно регулировать скорость и мощность механизма. У самодельных станков это делается вручную, а у станков промышленного производства часто имеется функция автоматической настройки. Материал для выпиливания должен быть полностью сухим

Это особенно важно в том случае, если лобзик электрический: контакт влаги с механизмом может привести к поражению электрическим током. Если лобзик механический, то тоже нужно использовать сухой материал, потому что контакт механизма с влагой приведет к быстрой порче станка, к коррозии его металлических элементов. Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры

Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом

Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры. Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом.

Работа на самодельном лобзиковом станке может стать прекрасным хобби. Однако для этого необходимо правильно сконструировать станок и в совершенстве освоить работу на нем. Лобзик привлекает многих домашних умельцев простотой пользования и разнообразием материалов для выпиливания. Самодельный станок такого плана — идеальный вариант для тех, кому хочется порадовать родных и близких оригинальными поделками. Лобзик довольно просто устроен, но с его помощью можно делать самые разные вещи.

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!
