Разбираем особенности приспособлений для сверлильных станков

Универсальные станочные приспособления

Как упоминалось ранее, УНП (универсальные станочные приспособления) используют для надежного крепления деталей разной конфигурации и размеров. Применение УНП целесообразно в единичном и мелкосерийном производстве.

Самыми распространенными универсальными приспособлениями являются: различные токарные патроны, машинные тиски, делительные головки.

Токарные патроны бывают:

  • 2х кулачковые – применяют для крепления несимметричных деталей;
  • 3х кулачковые – предназначены для установки круглых и шестигранных заготовок;
  • 4х кулачковые – используют для закрепления прямоугольных и несимметричных деталей;
  • 6ти кулачковые – применяют для обработки тонкостенных деталей.

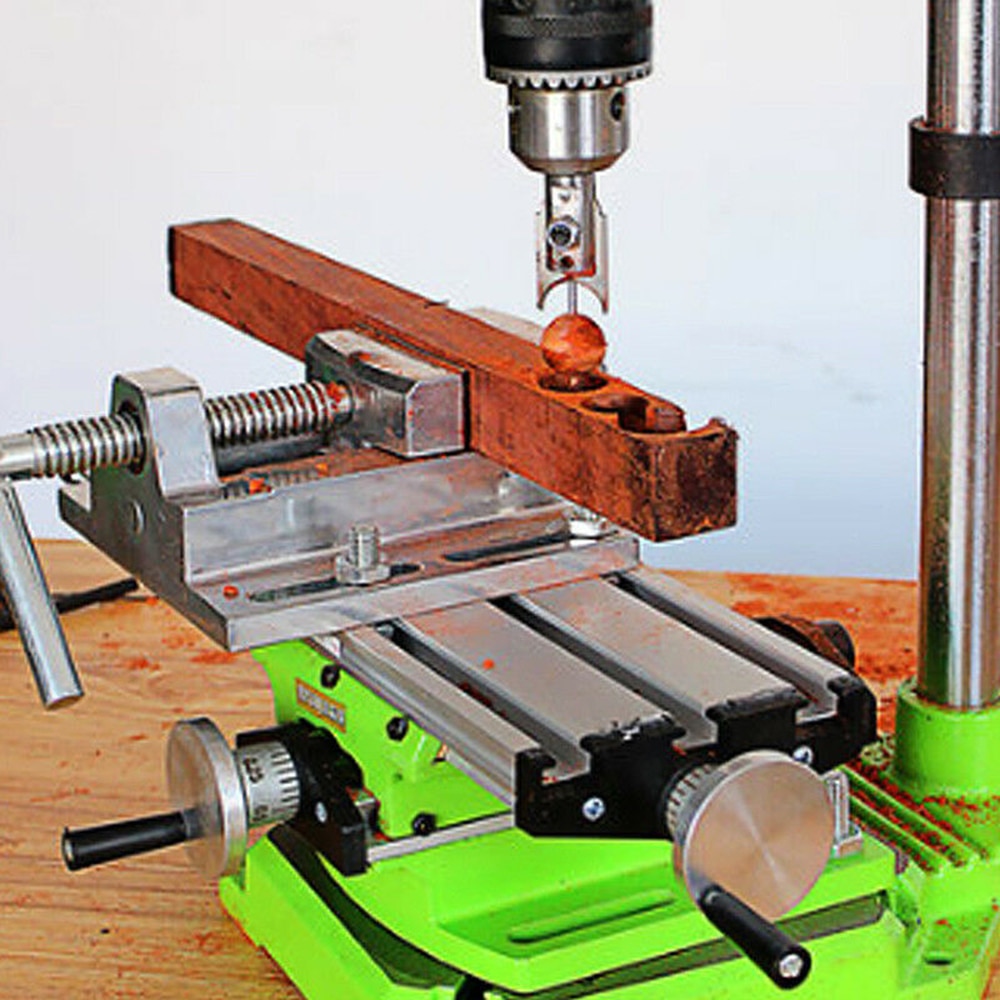

Машинные тиски применяют для крепления заготовок с небольшими размерами при обработке на фрезерных и поперечно-строгальных станках. Выделяют тиски с подвижной губкой, универсальные, поворотные, эксцентриковые и пневматические тиски.

УДГ (универсально-делительная головка) нашла свое применение на фрезерных и координатно-расточных станках, с помощью которой осуществляется периодический поворот заготовки на заданный угол. Выделяют упрощенные, универсальные и оптические УДГ.

Вспомогательный инструмент для станков

Вспомогательный инструмент необходим при различных видах токарных работ, поэтому данный вид товара довольно часто закупают оптом, для полного обеспечения нужд токарной промышленности. Основным назначением такого вида промышленного товара, как вспомогательный инструмент, является обеспечение надежного базирования режущих инструментов непосредственно на станке. Наряду с надежностью, также повышается уровень точности базирования. Основной тип инструмента, применяемый в токарной промышленности – вспомогательный инструмент фрезерно-расточного типа, продажа которого является популярнейшей услугой в большинстве промышленных магазинов. Вспомогательный инструмент имеет множество разновидностей, каждая из которых имеет свое предназначение и соответствующую этому стоимость, которые мы рассмотрим ниже.

Цанговые патроны – вспомогательный инструмент, предназначенный для закрепления определенного инструмента с цилиндрическим хвостовиком и рассчитанный на применение различных стандартов цанг. Токарные патроны (общего назначения, самоцементирующие трехкулачковые) – инструмент, предназначенный для установки на универсальные револьверные, токарные, внутришлифовальные станки, а также на делительные головки и иные приспособления. Наиболее высокими эксплуатационными и эргономическими характеристиками отличаются патроны HORTZ PRO. Сверлильные патроны – инструменты, обеспечивающие усилие зажима режущих инструментов с цилиндрическим хвостовиком на дрелях и станках. Такие патроны делятся на три вида: ПСР (патрон сверлильный с резьбовой посадкой), ПСС (патрон сверлильный самозажимной) и ПСК (патрон сверлильный с конической посадкой). Резьбонарезные патроны предназначены для закрепления метчиков в тандеме с переходными втулками (втулки КМ/КМ – переходные с конуса Морзе на конус Морзе, втулки 7:24/КМ и т.д.) Переходные втулки являются сменными и позволяют установить в один и тот же патрон метчики, имеющие разные типоразмеры. Втулки имеют разную конструкцию и могут быть как комбинированными, так и специализированными для сверл и фрез, а также могут обладать встроенной предохранительной муфтой, которая защищает метчик от сбоев.

Вспомогательный инструмент также может выступать в виде различного вида оправок – от дисковых фрез и насадных торцовых до оправок типа Weldon и Whistle Notch для инструментов с цилиндрическим хвостовиком, центров вращения и упорных центров, тисков слесарных и станочных и многих других деталей, необходимых для качественной работы слесарных установок.

Разновидности промышленных моделей


Многие аппараты представлены универсальным оборудованием, которое может применяться для сверления не только по металлу, но и другим материалам. Выделяют следующие разновидности сверлильных станков:

  • Настольный тип. Эта группа характеризуется компактными размерами и незначительным весом. Область применения — получение небольших диаметров.
  • Колонные станки устанавливаются в случае налаживания единичного и мелкосерийного производства. При их применении можно получать отверстия, диаметр которых от 18 до 75 мм.
  • Радиально-сверлильные аппараты применяются для обработки массивных деталей. При этом получаемые отверстия могут быть расположены строго по дуге окружности с заданным шагом. Отличительной чертой компоновки назовем достаточно большой вылет шпиндельного узла за пределы конструкции.
  • Координатно-сверлильные конструкции получили широкое применение в случае, когда нужно получить заготовку с точным расположением отверстий относительно друг друга.
  • Центровальные модели предназначены для обработки торцевых отверстий. Подобная конструкция характеризуется большим расстоянием между рабочим столом и шпиндельной бабкой.
  • Горизонтально-сверлильные станки предназначены для обработки валов и осей, а также штоков и других подобных изделий. Особенности компоновки позволяют получать отверстия значительной глубины.
  • Многошпиндельные конструкции могут применяться для одновременного получения нескольких отверстий. При этом они могут быть расположены в различных плоскостях.
  • Комбинированные аппараты обладают компоновкой, которая позволяет проводить сразу несколько различных операций: сверление, фрезерование, долбление и так далее.

В последнее время большое распространение получили конструкции, которые работают под контролем ЧПУ. Они применяются для получения наиболее сложных высокоточных изделий.

Крепление инструмента и заготовок на станках

Следующая публикация материалов учебника Босинзона М.А «Обработка деталей на металлорежущих станках различного вида и типа» с полезной информацией о станках с ЧПУ. На этот раз рассмотрим приспособления для крепления инструментов и заготовок на станках фрезерной группы.

ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТОВ И ЗАГОТОВОК НА СТАНКАХ ФРЕЗЕРНОЙ ГРУППЫ

Приспособления для закрепления фрез на станке. Человек, ра­ботающий на фрезерном станке, обязан знать тип и номер конуса гнезда шпинделя своего станка и размеры крепления переднего конца шпинделя.

Размеры конуса гнезда шпинделя и крепительного фланца переднего конца шпинделя фрезерных станков стандартизованы, и поэтому концевые фрезы и фрезерные оправки, изготовленные со стандартным хвостовиком, подходят к станкам фрезерной группы.

Передний конец шпинделя фрезерных станков имеет внутрен­ний конус, в который вставляется хвостовик инструмента. Вра­щение инструменту передается поводками, вставленными в пазы в торце шпинделя и привернутыми винтами. Инструмент, который насаживается непосредственно на крепительный фланец, цен­трируется цилиндрической заточкой переднего конца и крепится четырьмя винтами.

Фрезы малых диаметров, работающие при небольших усилиях, удерживаются от провертывания на оправке силами трения, возникающими между торцами фрезы и торцами колец вследствие затяжки гайкой. Но при тяжелых работах этого трения недостаточно, и фреза удерживается на оправке с помощью шпон­ки. По всей длине средней (рабочей) части оправки профрезерована шпоночная канавка, в ней крепится шпонка, на которую надевается фреза, и ставятся кольца.

Закрепление торцовых фрез и дисковых фрез, не тре­бующих большого вылета, производится на концевых оправках.

Фрезы с коническим хвостовиком, размер которого совпадает с размерами конического гнезда шпинделя, вставляются хвостовиком в шпиндель и закрепляются в нем посредством за­тяжного винта (шомпола). Это самый простой способ закрепления фрезы как на горизонтально-, так и на вертикально-фрезерном станках.

Фрезы с цилиндрическим посадочным от­верстием насаживаются на цилиндрический конец шпинделя и крепятся непосредственно к его торцу с помощью четырех винтов, входящих в соответствующие резьбовые отверстия конца шпинделя.

Приспособления для закрепления заготовок. Для закрепления заготовок на фрезерных станках применяются различные виды крепежа. Фрезерные приспособления зачастую выполняются как многопозиционные, причем в каждой из позиций обрабатывается одна-две стороны заготовки.

При необходимости закрепить заготовки можно воспользоваться специальным приспособлением, разработанным под конкретную форму детали и условия обработки. Помимо надежной фиксации к приспособлениям предъявляются требования точности базирования заготовок. Следует отметить, что приспособления служат как для силового закрепления заготовок, так и для обеспечения точности обработки.

2 Оснастка для закрепления рабочих инструментов в сверлильном станке

Метчики, развертки, зенкеры, резцы, развертки и прочие режущие приспособления для обработки отверстий крепятся в шпиндельном узле установок для сверления при помощи разных типов оснастки, к коим, в частности относятся:

  • втулки;
  • оправки;
  • патроны.

Если требуется зафиксировать рабочий инструмент, характеризуемый наличием хвостовика конического типа, используются конические переходные втулки. Они дают возможность вставить в шпиндель агрегата инструмент с конусом хвостовика другого номера (не того, которым располагает шпиндельный механизм).

Такие втулки имеют поверхности (внутренние и внешние) с конусом 0–6 (в соответствии с Госстандартом 8522–70). Их монтируют вместе со сверлом в специальное шпиндельное углубление. В тех ситуациях, когда одной втулки мало, допускается вставить в нее другую втулку (а затем, при потребности, еще несколько).

Оправки для патронов сверлильного агрегата изготавливаются по стандарту 2682, который действует на территории стран СНГ. Материалом для производства оправок обычно выступает сталь 40Х с показателем твердости не менее 41,5 (шкала HRC). Также используются и другие сплавы, которые по своей твердости и другим механическим характеристикам аналогичны указанной марке стали.

Главное приспособление для сверления отверстий – это, несомненно, патрон для станков сверлильной группы

Об этом важном виде оснастки речь пойдет далее

Related Posts via Categories

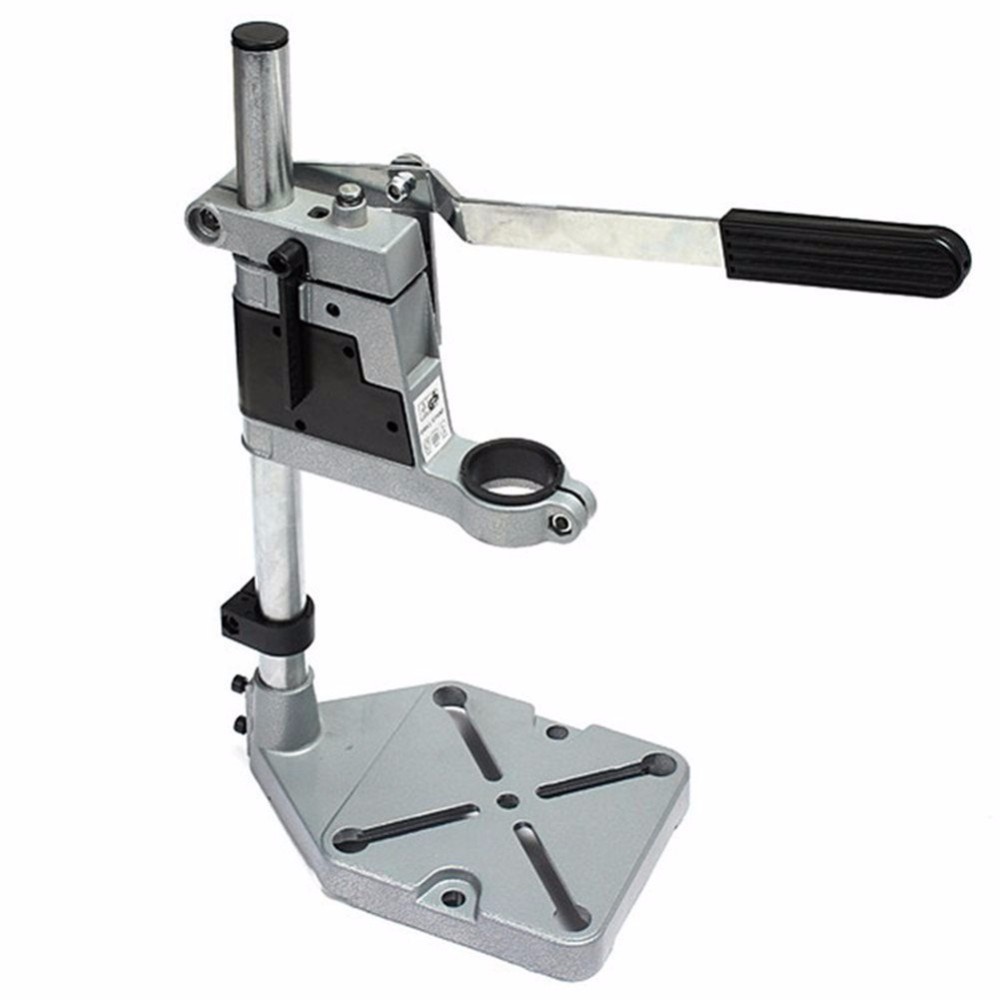

  • Приспособление для сверления отверстий – сверлильный станок станет в разы функциональнее!
  • Настольный сверлильный станок и другие виды сверлильного оборудования
  • Bosch PBD 40 – высокоточный настольный сверлильный станок
  • 2М112 – простой в конструкции настольный сверлильный станок
  • 2Р135Ф2 – популярный сверлильный станок с числовым программным управлением
  • 2Н125 – универсальный станок вертикального типа

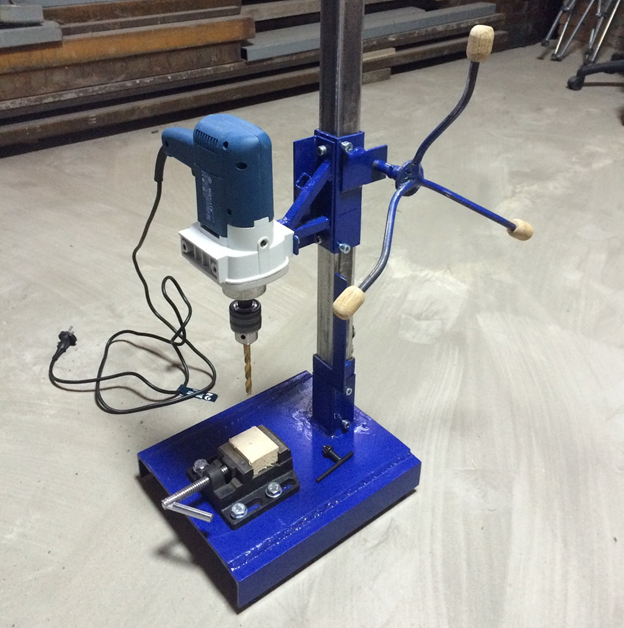

  • Сверлильный станок своими руками – все достаточно просто!
  • 2М55 – радиально-сверлильный колонный станок с массой конструктивных достоинств
  • 2А135 – сверлильный станок для мелкосерийного производства
  • 2Н118 как универсальный и максимально простой в работе сверлильный станок

Сверлильные станки: характеристики, типы, виды

Тип патрона — зажима для установки свёрл и других рабочих насадок — используемого в станке. — Ключевой. Патрон, открываемый и закрываемый при помощи специального ключа. Также известен как «зубчатый» или «зубчато-венцовый», поскольку ключ работает по принципу шестерни. Используется для закрепления свёрл с цилиндрическим хвостовиком, для этого в конструкции имеются кулачки (обычно три), сходящиеся при закрытии и расходящиеся для извлечения сверла. Кулачковый зажим сам по себе довольно универсален и способен работать с любым сверлом или другой насадкой, имеющей хвостовик круглого сечения (независимо от его дополнительных особенностей). К примеру, в такой патрон иногда ставят даже насадки с хвостовиком Weldon (см. ниже). Конкретно же ключевой патрон считается несколько более надёжным, чем аналогичный по принципу крепления быстрозажимной; главный же его недостаток заключается непосредственно в использовании ключа, который может потеряться. Кроме того, сама замена занимает довольно много времени.

— Быстрозажимной. Патрон для цилиндрических хвостовиков, по конструкции зажима полностью аналогичный ключевому (см. выше). Главное же отличие заключается в том, что быстрозажимной патрон открывается и закрывается рукой, без использования каких-либо специальных инструментов. Благодаря этому замена свёрл занимает намного меньше времени (отсюда…и название), а в целом работа с таким патроном проще, чем с ключевым. Он считается оптимальным выбором для тех случаев, когда нужно часто менять свёрла. Недостатком быстрозажимных патронов некоторые считают меньшую надёжность, чем у ключевых; однако это может оказаться критичным разве что при очень высоких нагрузках, а для применения в штатном режиме возможностей такого крепления вполне достаточно.

— Под конус Морзе. Конус Морзе представляет собой специфическую разновидность хвостовиков, применяемую в свёрлах и других подобных насадках. Такой хвостовик, в соответствии с названием, имеет коническую форму — на неё и рассчитано гнездо в патроне. На торце хвостовика чаще всего располагается лапка — плоский выступ, при установке фиксируемый в пазу патрона и не позволяющий сверлу проворачиваться. Однако есть и другие варианты фиксаторов — например, с резьбой, когда при установке в торец конуса вворачивается специальный шток. Для того, чтобы подобрать совместимые свёрла, обязательно нужно знать особенности конструкции конкретного патрона под конус Морзе. Также отметим, что подобные крепления выпускаются в нескольких стандартных размерах (см. «Конус Морзе»).

— Weldon. Система крепления Weldon предусматривает цилиндрический хвостовик с лыской — небольшой плоской выемкой с одной стороны. Патрон имеет зажимной винт, который при закручивании упирается в лыску и фиксирует сверло в гнезде. Довольно экзотическая разновидность крепления, не получившая особого распространения на постсоветском пространстве. Отчасти это обусловлено тем, что сверло под Weldon можно без особых трудностей закрепить в обычном патроне под цилиндрический хвостовик (хотя это не особо рекомендуется, т.к. может привести к дисбалансу на высоких оборотах). Патрон данного типа применяется в основном в магнитных станках (см. «Тип») — и то чаще всего в сочетании с другим, более распространённым типом крепления (например, быстрозажимным).

— Цанговый. Патрон, использующий тот же принцип работы, что и автоматический карандаш. Роль зажима играет круглая втулка, разделённая на несколько пружинящих лепестков; в рабочем положении они сжаты и фиксируют сверло, а для открытия нужно потянуть кожух патрона вверх, и лепестки разойдутся. Такой способ работы недостаточно надёжен для полноразмерных сверлильных станков, зато оптимально подходит для высокоточных агрегатов, использующих свёрла маленького диаметра (до 4 – 5 мм).

Отметим, что в комплекте со сверлильным станком может поставляться сразу несколько патронов, в том числе — под разные типы хвостовиков (например, конус Морзе и ключевой). Последнее значительно расширяет ассортимент рабочих насадок, доступных для агрегата. При этом конкретное сочетание креплений может быть практически любым — разве что ключевой и быстрозажимной патрон в одном комплекте не поставляются, т.к. они рассчитаны на однотипные хвостовики.

Применение, конструкция и принцип действия сверлильных станков

Сверлильные станки позволяют создавать в деталях из различных материалов сквозные или глухие отверстия. Выполняются эти технологические операции при помощи такого режущего инструмента, как сверло, за счет которого и обеспечивается снятие стружки с обрабатываемого материала.

Большинство аппаратов данного типа составляют промышленные сверлильные станки. Количество моделей для бытового использования, отличающихся значительно меньшей функциональностью по сравнению с профессиональными устройствами, незначительно. Между тем именно на примере простой конструкции бытовых моделей удобнее всего знакомиться с принципом работы сверлильного станка и его базовыми элементами.

Малогабаритный бытовой сверлильный станок

Бытовая модель – это, как правило, настольный сверлильный станок, который отличается компактными габаритами и устанавливается на поверхности верстака или на любом другом возвышении, которое обеспечивает удобство его использования. В подавляющем большинстве случаев это вертикально-сверлильный станок, устройство которого является наиболее типичным для оборудования подобного назначения.

Базовыми элементами сверлильного станка, используемого как в домашних, так и в бытовых условиях, выступают:

  • шпиндельная бабка, в которой монтируется рабочий патрон, служащий для фиксации режущего инструмента;
  • сверлильная головка, конструкция которой включает в себя шпиндельную бабку, приводной электрический двигатель и ременную передачу;
  • несущая стойка-колонна, на которой монтируется сверлильная головка оборудования;
  • массивная опорная плита, изготовленная методом литья из стали или чугуна (она выполняет две функции: служит надежным основанием для станка и используется для закрепления вертикальной стойки оборудования).

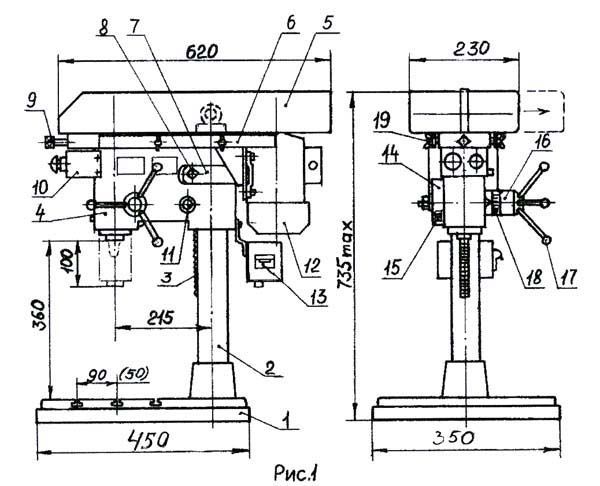

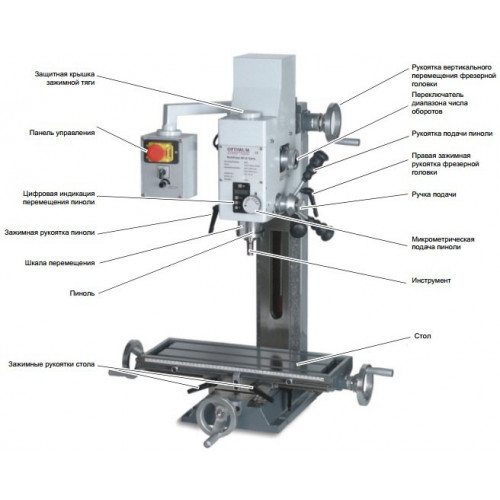

Основные узлы сверлильного станка

Технологические операции, для которых предназначен вертикальный сверлильный станок, выполняются за счет двух движений шпинделя: основного и вспомогательного. Первое движение – это вращение шпиндельного узла, а второе – его перемещение в вертикальном направлении. Свое название вертикально-сверлильный станок как раз и получил за то, что его шпиндель совершает движение подачи в вертикальном направлении. За выполнение такого движения отвечает специальная ручка-штурвал, расположенная на боковой части корпуса аппарата.

Это интересно: Вертикальный настольно-сверлильный станок 2М112 — характеристики, паспорт

CMT656 Кондуктор (приспособление) для сверления 20 отверстий

Приспособление для сверления 656мм 20 отв. CMT CMT656

Применение

Кондуктор сверлильный CMT656 — универсальное сверлильное приспособление. Сверление отверстий присадочным сверлом с использованием приспособления CMT656 позволяет исключить сколы на обрабатываемой панели. ​ ПРИМЕР применения: 1 Установите приспособление на панель, зафиксируйте прижимом и затяните крепче. Установите глубину сверления на адаптере и присоедините к инструменту. Просверлите вертикальные отверстия. 2 Закрепите приспособление на другой панели, зафиксируйте и просверлите горизонтальные отверстия. 3 Теперь просто установите шканты на клей в отверстия и соедините оба элемента или используйте сквозные отверстия и соедините конструкцию мебельными винтами

Составные части приспособления: CMT 306.030.21 Cверло монолитное присадочное глухое RH (доступен под заказ) Прижим CMT400-3 для быстрой работы (доступен под заказ)

Характеристики

max. ширина заготовки за один установ: 656mm под шканты: Ø8mm под конфирмат: Ø7mm расстояние между отверстиями: 32mm количество отверстий: 2x20mm толщина доски: 16~40mm максимальная погрешность: 0,8mm Производство CMT (Италия).

«CMT Utensili SpA» (СМТ) производит высококачественный режущий инструмент и оснастку для обработки древесины, деревосодержащих ДСП, МДФ, ОСБ, пластика, алюминия — фрезы, сверла, дисковые пилы, сменные ножи и пр. История CMT началась в 1962 году в Италии, сегодня это крупный производственный центр с подразделениями в Италии, Испании и США. Более 40 лет СМТ инвестирует в самое современное оборудование с ЧПУ, инженерно-конструкторские разработки, опыт персонала. Инструменты СМТ легко узнать благодаря фирменному оранжевому покрытию CMT ORANGE TOOLS, в продукции используются лучшие материалы: сталь von Moos Stahl AG (Швейцария), твёрдый сплав CERATIZIT (Люксембург), покрытия Du Pont. Рекомендация «Арсенал Мастера»

: Рекомендуем к покупке, доставим по всей России. Как купить: нажмите кнопку «добавить в корзину». В корзине нажмите «оформить заказ» и заполните Ваши контактные данные, Ваш вариант оплаты и доставки. В течение рабочего дня после получения Вашего заказа, Вам позвонит менеджер «Арсенал Мастера», утвердит и согласует все детали исполнения заказа. Также Вы можете оформить заказ по телефону 8-800-7000-462 (звонок по России бесплатный) или по емайл Дополнительная информация: Сверлильные адапторы CMT400-1 и CMT400-2 (В КОМПЛЕКТ НЕ ВХОДЯТ): — имеют фиксаторы глубины сверления; — подходят для различных дрелей и сверлильных станков; — имеют дюралюминиевый корпус с отверстиями для выброса стружки; — прецизионное исполнение для точного сверления отверстий. CMT400-1: сверлильный адаптор для приспособлений CMT400, CMT656, CMT900 для сверления глубиной до 30 mm: 306.030.21 — 306.050.11 — 306.080.11. CMT400-2 (соединение винтами): сверлильный адаптор для приспособлений CMT400, CMT656, CMT900 для сверления глубиной от 30 mm до 40 mm: 306.050.11 — 306.080.11 — 307.050.11 — 307.070.11 Видео:

Фрезерная насадка

Фрезерная насадка включает в себя горизонтально устанавливаемую фрезерную головку для выполнения одинаковых операции. Это приспособление использует при вод другой машины — в частности, строгального или универсального станка — и устанавливается в патрон на конце ножевого блока. Патрон, аналогичный патрону электродрели, может принять головки диаметром 6 — 16 мм с двумя режущими кромками, одна из которых иногда зазубрена. Долбежный стол, на котором фиксируется заготовка, монтируется рядом с патроном.

Стол перемещается в стороны относительно неподвижно расположенного патрона, а также вперед и назад для установки глубины долбления. Стол может выставляться и по высоте, а регулировочные ограничители высоты устанавливают границы его перемещения. Таким образом регулируется длина и глубина п аза. Движение стола в стороны, а также в перед и назад управляется соответствующими рычагами.

Работа фрезерной насадкой

Выбирайте паз поэтапно, каждый раз углубляясь в материал за один проход на глубину не более одного диаметра фрезы. Попытка резать глубже приводит к не­ приемлемой нагрузке на резец, который может сломаться под воз­ действием бокового давления. Выбрав паз, можно придать прямоугольную форму его граням с помощью стамески либо закруглить напил ьни­ к о м и л и шлифовальной машиной края ответного шипа. Выполнение шипов с помощью долбежных приспособлений Можно убрать отход с обеих сторон шипа с помощью фрезерной головки, но, поскольку она будет контактировать с древесиной только одной стороной, следует подавать заготовку навстречу направлению вращения резца.



Меры безопасности

Соблюдение всех правил безопасности поведения в механической мастерской делает работу насадкой с полым долотом абсолютно безопасной, но при использовании строгального станка с фрезерной насадкой для выборки пазов необходимо задействовать ограждения машины, чтобы предотвратить серьезные несчастные случаи.

• Перед использованием фрезерной насадки всегда закрывайте ножи станка мостовым ограждением.

• Патрон насадки для пазов обычно ограждается элементами конструкции ко пуса станка или ограждением на болтах. Однако сразу по окончании намеченной серии операций демонтируйте фрезерную головку.

Технические характеристики

  • Диаметр сверления в стали 45 по ГОСТ 1050-38 , мм 32
  • Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 40
  • Расстояние от оси шпинделя до направляющей колонны (вылет), мм 1000
  • Масса 2Л53У инструмента, кг, max 5
  • Перемещение шпинделя, мм max 325
  • Перемещение сверлильной головки по рукаву, мм, max 710
  • Max вертикальное перемещение рукава по колонне, мм 6251
  • Угол max поворота рукава вокруг оси колонны, град. 330
  • Пределы частоты вращения шпинделя, мин-1 35,5 — 1400
  • Число ступеней вращения шпинделя 8
  • Число ступеней рабочих подач 6
  • Габаритные размеры, мм ДхШхВ, мм 2500x1070x2840
  • Вес, кг 3500

Облегченный радиально-сверлильный станок 2Л53У используется при единичном, мелкосерийном и серийном производстве. Оборудование активно применяют на небольших заготовительных предприятиях, цехах и заводах. Механизм способен выполнять такие технологические операции, как:

  • зенкование;
  • сверление;
  • рассверливание;
  • нарезание резьбы;
  • развертывания;
  • подрезка плоскостей резцом.

Перед тем, как приобретать станок 2Л53У, стоит подготовить бетонную основу под установку оборудования. Высота слоя должна быть не менее 40 см.

Основные части и узлы станка:

  • чугунный рабочий стол, обладающий поворотной конструкцией, который может проворачиваться вокруг оси на +90 и -80 градусов вручную;
  • система подачи охлаждающей жидкости (СОЖ);
  • устройство переключения подач;
  • сверлильная головка, в корпусе которой, имеется коробка скоростей и коробка подач, устройство для переключения подачи и органы управления;
  • электрооборудование, проводка и электрошкаф;
  • бочка на которой крепится поворотный стол, осуществляющий движение по вертикали и вокруг колонны на 360 градусов;
  • элементы управления;
  • механизм перемещения и зажима сверлильной головки.
  • рукав, на котором находится механизм сверлильной головки;
  • фундаментная плита, на которой расположена вертикальная чугунная колонна.

Чтобы предотвратить обрыв электропроводов, поворот рукава относительно колонны притеснен жесткими упорами. Передвижение бочки по колонне возможно за счет надежного соединения винта с кронштейном. Для предотвращения перегрева рабочего инструмента и быстрого износа оснастки, в конструкцию 2Л53У вмонтирована СОЖ, которая подает жидкость с помощью насоса охлаждения.

Чтобы переключить скорость и подачу, оператору необходимо воздействовать на рукоятку, которая находится справа на сверлильной головке. Предохранительная муфта расположена таким образом, что специалист может без демонтажа узлов произвести нужную регулировку.

Промышленное станочное устройство 2Л53У оборудовано тремя электродвигателями, а именно:

  • для подачи охладительной жидкости в рабочую зону – 0,125 кВт;
  • привод стола – 0,56 кВт;
  • привод шпинделя – 2,2 кВт.

Станок 2Л53У надежно защищен от перегрузок и коротких замыканий с помощью предохранителя и теплового реле. Самовольное передвижение стола не допускается блокированной рукояткой отжима и конечным выключателем. Помимо этого, имеется специальное устройство торможения, которое управляется электромагнитом. Чтобы сработал пружинный тормоз, следует установить рукоятку в нейтральное положение, что приводит к автоматическому отключению электромагнита. Срабатывание тормозной системы в автоматическом режиме также происходит при умышленных или случайных отключениях электросети.

Радиально-сверлильный станок 2Л53У позволяет оператору выполнять обработку разного уровня сложности. Это возможно за счет широкого диапазона чисел оборотов и подач шпинделя. Большим преимуществом является то, что специалист, работая за станком, прилагает минимум физических усилий при меньших радиусах сверления, что позволяет увеличить эффективность рабочего процесса. Все виды технологических операций выполняются строго с международными стандартами качества.

Для усовершенствования механизма, в конструкцию монтируется:

  • защитный экран для области сверления и резания;
  • система воздушного охлаждения рабочей оснастки;
  • поворотная или стандартная тумба.

Данная модель станка считается незаменимой, если на предприятии постоянно требуется обрабатывать металлические детали. Оборудование довольно простое в использовании и вполне может выступать самостоятельной производственной единицей.

голоса

Рейтинг статьи

Современные обрабатывающие центры

Сверлильные центры с ЧПУ имеют базу фрезерного агрегата с ПУ. Изолированная рабочая зона с наличием узла со сменой быстрорежущего инструмента и функцией авто удалённой стружки с подачей жидкости с охлаждающим режимом через шпиндель являются основным отличием этого аппарата. Обрабатывающие центры предназначены для быстрой обработки высокого качества, благодаря разнообразным инструментам, разным операциям и бывают:

  • горизонтальные;
  • вертикальные.

Данные машины способны работать как в автомате, так и в полуавтомате и придерживаются таких операций, какие выполняют сверлильные и фрезерные машины.

Поэтому они смело:

  • высверливают;
  • зенкеруют;
  • фрезеруют;
  • развертывают отверстия;
  • нарезают наружную резьбу;
  • нарезают внутреннюю резьбу.

При желании мастера, данные центры могут выполнять процесс шлифования. Основными узлами центра считается многопозиционный сменщик инструмента, который способен управляться с ПУ нового поколения. Позиционированная система инструмента позволяет достигать как высокоточную обработку, так и сокращает время на операцию.
