2л53 станок радиально-сверлильный облегченный описание, характеристики, схемы

Описание

Цена на станок 2л53у указана с учетом погрузки на ваш транспорт. Купить б/у станок можно после осмотра, который проводится по предварительной записи по телефону на сайте.

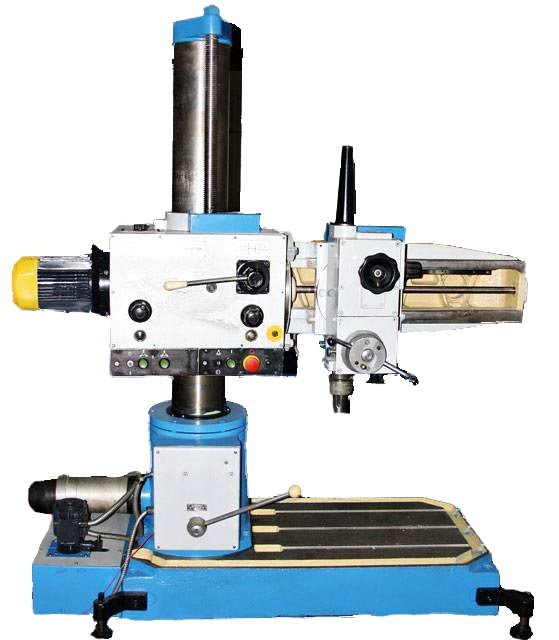

Радиально-сверлильный станок 2Л53У используется при различных технологических операциях: сверлении, растачивании отверстий, развертывании, зенкеровании, нарезании резьбы метчиками. Станок 2Л53У применяется в производственных цехах и ремонтных участках промышленных предприятий.

Особенности конструкции

• Оснащение дополнительными приспособлениями позволяет использовать станок в крупносерийном производстве при обработке больших заготовок с высокой производительностью.
• Жесткий чугунный рабочий стол может поворачиваться вокруг горизонтальной оси.
• Вращение шпинделя происходит от командоаппарата, который располагается в левой нижней части сверлильной головки.
• Бочка со столом перемешается вертикально по колонне и поворачивается вокруг нее на 330 градусов.

Технические характеристики

Диаметр сверления в стали 45, мм	32
Размеры стола, мм	450х800
Диапазон вылета шпинделя, мм	290. 1000
Расстояние от торца шпинделя до поверхности стола, мм	15. 630
Ход сверлильной головки по рукаву, мм	710
Перемещение стола по колонне, мм	340
Минимальное расстояние между шпинделем и плитой, мм	1120
Поворот рукава вокруг колонны, град	330º
Размеры плиты, мм	800х1500
Угол поворота стола, град
вокруг колонны	360º
вокруг горизонтальной оси	-80º, +90º
Осевой ход шпинделя, мм	325
Конус шпинделя	Морзе 4
Рабочие подачи, мм/об	0,1. 1,1
Число оборотов шпинделя, мин-1	35,5. 1400
Мощность главного двигателя, кВт	2,2
Габаритные параметры станка, мм	1850_800_2430
Масса, кг	2100

Состав станка

1. Плита.
2. Рукав.
3. Бочка.
4. Головка сверлильная.
5. Рабочий поворотный стол.
6. Шкаф управления.
7. Электрооборудование.

Стоимость и условия поставки

Сверлильный станок. Виды и устройство. Работа и применение

Сверлильный станок – это оборудование, предназначенное для обработки отверстий в металле и прочих материалах.

Устройство имеет схожий принцип действия с ручной дрелью, но обладает более усложненной конструкцией, которая позволяет проводить точную регулировку.

Данное оборудование производится в различных модификациях в зависимости от предназначения. Для обеспечения сверления в станок устанавливаются расходные материалы – сверла, метчики, развертки или фрезы.

Где используется сверлильный станок

Станки для сверления являются распространенными в производстве и бытовом пользовании. Их можно встретить практически везде. Подобные станки часто имеют в своем распоряжении автолюбители, а также профессиональные слесари и столяры. Практически не существует ремонтного предприятия, среди оборудования которого нет сверлильного станка.

Устройство станка

Любой сверлильный станок состоит из электродвигателя, зажимного патрона для фиксации насадок установленного на шпинделе, и механизма регулировки. В зависимости от сложности конструкции возможно проведение разного объема настроек.

Самые простые станки позволяют проводить обработку отверстий в одном положение только вертикально.

Более сложные конструкции имеют регулируемую подставку для крепления заготовок, что позволяет выставлять их под нужным углом, делая отверстия наискось.

У сверлильных станков зачастую передача вращения от двигателя на зажимной патрон происходит не напрямую через вал, а с помощью приводного ремня. Также интересным конструктивным решением является и то, что станина для регулировки глубины сверления производит движение не заготовки к патрону, а патрона с двигателем к обрабатываемой поверхности. Даже самая простая конструкция станка позволяет точно регулировать глубину обработки.

Благодаря жесткой фиксации вала, вращающегося с насадкой, обработка деталей осуществляется с высокой точностью и без образования биения, как это бывает при использовании ручной дрели.

Кроме этого, мощность станков существенно выше, чем ручного инструмента, поэтому они способны работать с более толстыми и тяжелыми насадками. Благодаря этому, обеспечивается ускоренная обработка деталей.

По реализации станки можно разделить на четыре группы:

• Вертикально-сверлильные.
• Радиально-сверлильные.
• Горизонтально-сверлильные.
• Многошпиндельные.

Вертикально-сверлильные являются одними из самых первых, которые начали применяться в производстве. Они бывают в различном исполнении, и обычно способны на обработку отверстий диаметром до 50 мм.

Данное оборудование позволяет проводить регулировку только в вертикальной плоскости. Сама деталь закреплена или уложена неподвижно. Для поднимания или опускания шпинделя с патроном и сверлом используется зубчатая передача. В результате двигается и вертикально установленный двигатель, подсоединенный к шпинделю с помощью ремня.

Электродвигатель обычно защищается кожухом, который блокирует попадание стружки.

Радиально-сверлильные работают практически по такому же принципу, что и вертикальные. Колонна для их крепления сделана из круглого вала, что позволяет проводить регулировку не только вверх и вниз, но и обеспечить движение по горизонтали.

Фактически применяя такое оборудование можно проводить регулировку точки опускания сверла на самом станке, а не передвигать заготовку на столе или плите.

Зачастую радиальная установка весит несколько тонн, и встречается только на крупных предприятиях и мастерских.

Горизонтально-сверлильные обычно используются для проделывания глубоких отверстий. Как правило, это тяжелое оборудование, которое имеет рельсу с площадкой для укладки заготовки.

Конструкция станка позволяет двигать заготовку на сверло или наоборот направлять патрон с двигателем на обрабатываемую деталь. Это позволяет комфортно работать с заготовками различного веса и размера.

Многошпиндельные могут выполнять несколько задач. Каждая операция делается поэтапно. Подобные станки трудно спутать с другими разновидностями. Их особенность заключается в том, что они имеют несколько патронов. Как только один из них проделал требуемый объем работ, проводится быстрое приключение на другой, в котором закреплено нужное сверло, фреза или развертка.

Особенности и технические характеристики устройства

Станки радиально-сверлильного типа относятся к металлорежущему классу оборудования и предназначены, главным образом, для механической обработки самых разных деталей, как из стали, так и из цветных металлов.

Данный настольный агрегат относится к оборудованию второго класса по принятой классификации всего металлорежущего оборудования.

Среди основных характеристик популярных моделей 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л можно отметить возможность выполнять сверление под различными углами.

Видео:

Оборудование данного класса преимущественно используется при черновой, получистовой, а также чистовой обработке самого разного вида поверхностей, его характеристики соответствуют данному виду работ.

ВАЖНО ЗНАТЬ: Применение малогабаритных фрезерных станков с ЧПУ по металлу

Настольный станок 2к52 и другие могут успешно работать как с цилиндрическими и коническими, так и с торцевыми и резьбовыми типами поверхностей различных видов металлов.

Основными рабочими инструментами оборудования данного класса являются сверла, зенкера, развертки, а также самые разные метчики.

Кроме этого, при выполнении специфических видов обработки может дополнительно использоваться и специальный инструмент.

Станки 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л имеют отличительную особенность, которая заключается в том, что они, главным образом, предназначены для проведения обработки внутренних цилиндрических, а также конических поверхностей в тех деталях, которые имеют достаточно крупные размеры и неправильные формы.

Ремонт заготовок на станках радиально-сверлильного класса осуществляется максимально удобным способом.

Деталь, перед выполнением сверления, жестко раскрепляется на рабочем столе в специальном креплении.

При этом режущий инструмент плавно перемещается относительно плоскости самой обрабатываемой заготовки.

Настольный станок данного типа, вне зависимости от своей модели, имеет высокие характеристики по мощности, что дает возможность проводить обработку, в том числе и стальных поверхностей.

За счет своих функциональных возможностей, оборудование этого класса нашло широкое применение на самых разных типах производства, в том числе автомобилестроении и самолетостроении.

Конструктивные особенности и технические параметры радиально-сверлильных станков

Радиально-сверлильные станки предназначены для обработки заготовок с большими габаритами. Они отличаются от аналогичных моделей оборудования компоновкой и функциональными возможностями. Специфика применения – производственные участки по изготовлению изделий большого размера.

Назначение и конструкция оборудования

Главной особенностью станков этого типа является необязательное перемещение заготовки по рабочему столу для формирования отверстий на ней. Для этого в конструкции станка предусмотрен блок смещения шпиндельной головки в горизонтальной и вертикальной плоскостях.

Этот тип конструкции предназначен для сверления, зенкования и развертывания отверстий в стальных заготовках. Для выполнения этих функций оборудование включает в себя опорную плиту, на которую установлена несущая колонна. Она необходима для фиксации рукава, вдоль которого смещается шпиндельный блок с электродвигателем главного вращательного движения.

Для выполнения своих функций радиально-сверлильный станок должен иметь следующие параметры:

• жесткий зажим рукава на колонне. Это необходимо для снижения вибрации и повышения устойчивости положения сверла во время обработки;
• простой и надежный механизм смещения рукава по высоте колонны. Чаще всего для этого устанавливается гидравлическая система. Дополнительно применяется зажим для фиксации;
• компоненты должны находиться в доступной зоне для рабочего. Учитывая специфику конструкции, а в частности – высоту около 2м, компоновка оборудования должна предусматривать простоту выполнения ремонтных и обслуживающих работ.

Поворот колонны осуществляется за счет небольшого усилия оператора. Это уменьшает трудоемкость работы и увеличивает производительность. Для улучшения этих показателей рекомендуется выбирать модель с преселективным узлом. Благодаря ему можно предварительно настроить смену режимом без остановки оборудования.

Дополнительную жесткость конструкции может обеспечить двухколонная компоновка. Это положительным образом сказывается на точности обработки, но увеличивает массу конструкции.

Перечень основных технических характеристик

Радиально-сверлильные станки относятся к классу профессионального оборудования. Их производительность и точность обработки обусловлены сложной компоновкой, которая влечет за собой большие габариты и вес. Поэтому ознакомление с техническими и эксплуатационными характеристиками является обязательным.

Для крепления заготовки рекомендуется использовать специальные магнитные плиты. Чаще всего они не входят в стандартную комплектацию оборудования. Поэтому их необходимо приобретать отдельно

Важно, чтобы их габариты соответствовали размерам рабочего стола

Анализ возможностей радиально-сверлильного станка следует начать с ознакомления с основными техническими характеристиками:

• максимальный диаметр сверления. Зависит от материала изготовления детали;
• параметры смещения рабочей головки по рукаву;
• максимальная и минимальная высоты рукава;
• угол поворота рукава по оси колонны;
• частота вращения шпиндельной головки;
• количество скоростей и оборотов шпинделя;
• число рабочих подач;
• номинальная мощность электродвигателей – главного привода и для перемещения рукава по колонне.

Дополнительно необходимо учитывать наличие устройств зажима рукава в колонне и рабочей головки. Эти функции повысят надежность работы оборудования.

Наличие противовеса облегчает ручной режим настройки параметров радиально-сверлильного станка. Поэтому за его состоянием необходимо следить наиболее тщательно.

Особенности эксплуатации

Практически все модели радиально-сверлильных станков имеют большую массу – от 3,5 до 6 т. Для их установки необходимо предварительно подготовить устойчивую площадку. Чаще всего это ж/б платформа.

Перед началом работы необходимо проверить состояние всех узлов и агрегатов. В особенности это касается гидравлической системы зажимов и перемещений рукава по колонне. После этого можно приступать к полноценной эксплуатации оборудования.

Правила работы на радиально-сверлильном агрегате:

• ознакомиться с принципом функционирования оборудования, изучить его кинематическую схему;
• применять сверла, рекомендованные производителем агрегата;
• соблюдать меры безопасности, изложенные в инструкции по эксплуатации.

В качестве примера можно ознакомиться с видеоматериалом, в котором показаны способы сверления отверстий в швеллере с помощью этого оборудования:

Сведения о производителе радиально–сверлильного станка 2Л53У

Производителем радиально-сверлильного станка 2Л53У был Октемберянский станкостроительный завод — в настоящее время Армавирский станкостроительный завод, город Октемберян (Армавир).

Разработчик — Одесское специальное конструктМоскваое бюро алмазно-расточных и радиально-сверлильных станков, СКБАРС.

Продукция Октемберянского станкостроительного завода

• 2Е52 — станок радиально-сверлильный переносной Ø 25
• 2л53 — станок радиально-сверлильный облегченный Ø 35
• 2л53у — станок радиально-сверлильный облегченный Ø 35
• 2532л — станок радиально-сверлильный облегченный Ø 32

Технические характеристики модели

Радиально-сверлильный станок рассматриваемой модели, согласно паспорту, обладает следующими техническими характеристиками.

• Максимальный диаметр отверстия, получаемого на данном станке (для стальных деталей), – 50 мм.
• Категория точности оборудования – «Н».
• Рукав с расположенной на нем сверлильной головкой может поворачиваться на 3600.
• Максимальное перемещение траверсы в вертикальном направлении – 750 мм.
• Торец шпинделя может располагаться относительно рабочего стола в интервале от 450 до 1600 мм.
• Габариты рабочего стола – 2555х1000 мм.
• Минимальное расстояние от оси шпиндельной головки до колонны станка – 375 мм, максимальное – 1600 мм.
• Рабочая головка может передвигаться по траверсе на расстояние до 1225 мм.
• Наибольший ход шпинделя в вертикальном направлении – 400 мм.
• Масса станка составляет 4700 кг.

Характеристики станка 2М55

На станке данной модели, согласно паспорту, установлено шесть электрических двигателей:

1. отвечающий за главное движение (мощность – 4,5 кВт);
2. обеспечивающий гидравлический зажим колонны (0,55 кВт);
3. привода вертикального перемещения траверсы (2,2 кВт);
4. отвечающий за подачи (0,15 кВт);
5. коробки скоростей (0,15 кВт);
6. отвечающий за подачу охлаждающей жидкости (0,125 кВт).

Для питания радиально-сверлильного станка 2М55 необходима трехфазная электрическая сеть с напряжением 380 В. Выключатели для запуска аппарата и его охлаждающей системы находятся на цоколе колонны. Панель с кнопками, управляющими работой станка, располагается в нише траверсы. Электрическое питание и заземление агрегата обеспечиваются за счет использования токосъемника кольцевой конструкции.

Пульт управления сверлильным станком 2М55

Пульт, расположенный на сверлильной головке, оснащен блоком управления рабочими режимами оборудования, а также индикатором, отражающим уровень нагрузки на станок, что позволяет контролировать работу главного электрического двигателя.

Работа шпиндельного узла управляется при помощи специального командного аппарата, на панели которого для этого имеются кнопки и соответствующие рукоятки. Для того чтобы выполнить полную остановку радиально-сверлильного станка, необходимо задействовать кнопку с толкателем красного цвета.

Ниже вы можете бесплатно скачать техническую документацию по данному станку.

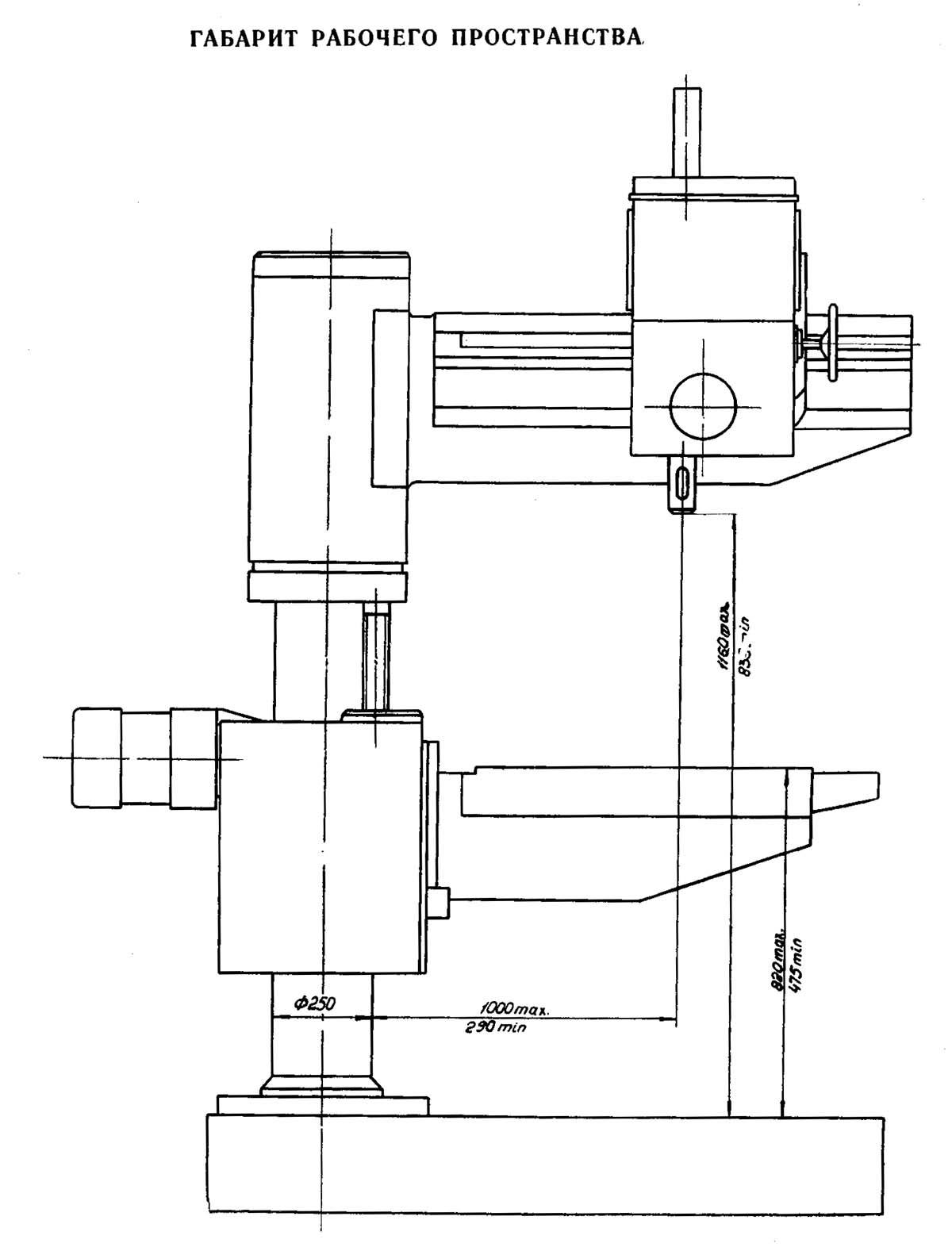

Технические характеристики сверлильного станка 2Л53

Наименование параметра	2532л	2Л53у	2л53
Основные параметры станка
Класс точности станка	Н	Н	Н
Наибольший условный диаметр сверления в стали 45, мм	32	35	35
Диапазон нарезаемой резьбы в стали 45, мм	М24 × 3
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм	280..1000	290..1000	290..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм	720	710	720
Наибольшее расстояние от торца шпинделя до плиты, мм	1120	1120	1160
Расстояние от торца шпинделя до стола, мм	630	15..630	15..685
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм	—	—	—
Наибольшее вертикальное перемещение стола по колонне, мм	340	340	345
Диаметр колонны, мм	240
Угол поворота рукава вокруг колонны, град	360°	330°
Размер поверхности плиты (ширина длина), мм	800 х 1120	800 х 1500	800 х 1000
Подъемный стол
Размер поверхности стола (ширина длина), мм	450 х 1000	450 х 800	560 х 800
Угол поворота стола вокруг колонны, град	360°	360°
Угол поворота стола вокруг горизонтальной оси, град	-80°, +90°	-80°, +90°
Цена деления шкалы поворота стола вокруг горизонтальной оси, град	1°	1°
Скорость перемещения стола по колонне, мм/мин	314	314
Шпиндель
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм	320	325	325
Обозначение конца шпинделя по ГОСТ 24644-81	Морзе 4	Морзе 4	Морзе 4
Частота прямого вращения шпинделя, об/мин (число ступеней регулирования скорости)	45..2000 (12)	35,5..1400 (8)	35,5..1400 (8)
Пределы рабочих подач на один оборот шпинделя, мм/об (число ступеней регулирования подач)	0,1..1,0 (6)	0,1..1,1 (6)	0,1..1,1 (6)
Перемещение шпинделя на одно деление лимба, мм	1	1	1
Перемещение шпинделя на оборот лимба, мм	94,2	94,2	94,2
Наибольший допустимый крутящий момент, Н·м (кгс)	200 (20)	180 (18)	180 (18)
Наибольшее усилие подачи, кН	10	8	8
Зажим вращения колонны	Ручной	Ручной	Ручной
Зажим рукава на колонне	Ручной	Ручной	Ручной
Зажим сверлильной головки на рукаве	Ручной	Ручной	Ручной
Противовес шпинделя	Пружинный	Пружинный

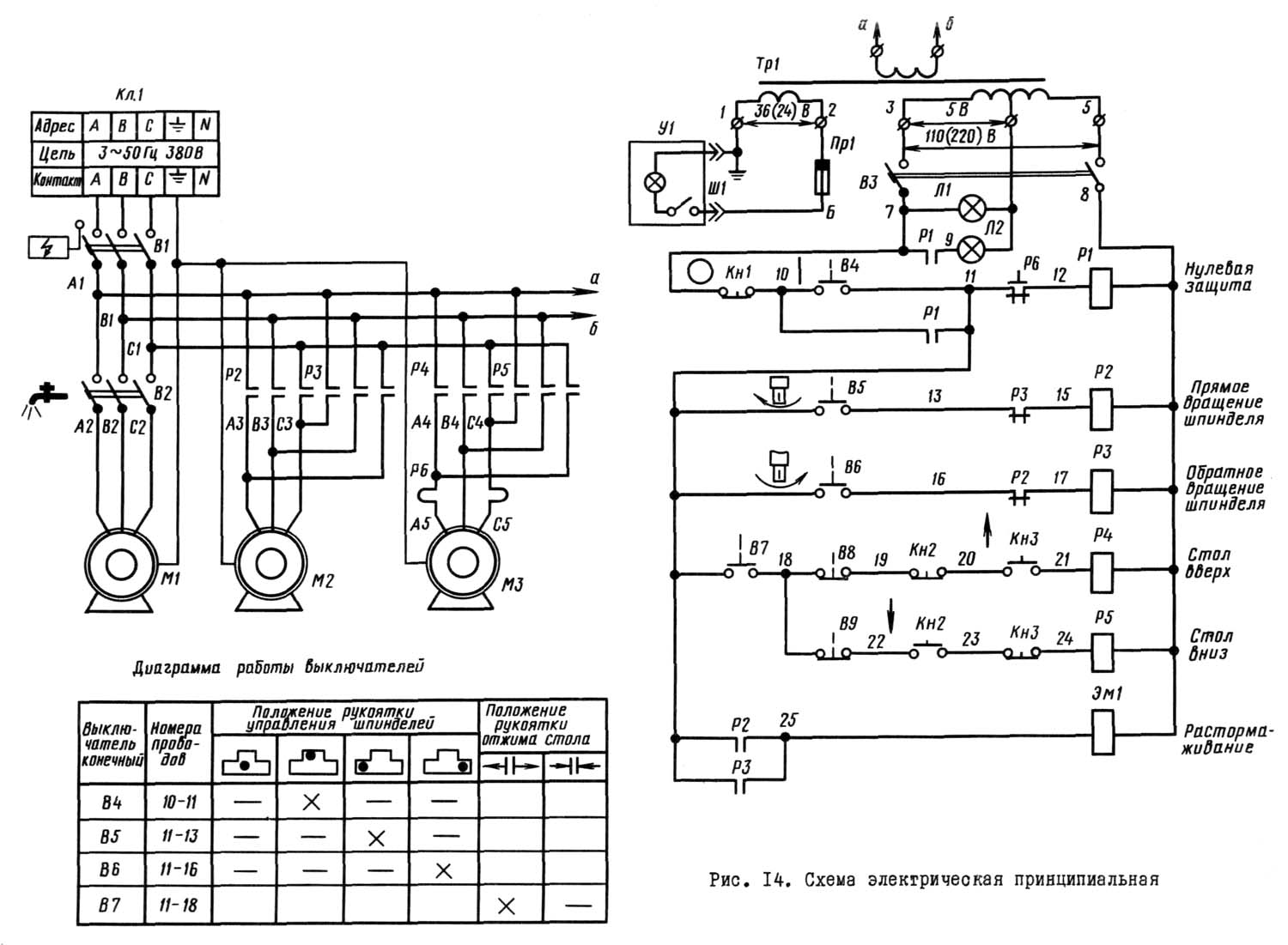

Электрооборудование. Привод
Количество электродвигателей на станке	3	3	3
Электродвигатель привода главного движения, кВт (об/мин)	3,0 (1500)	2,2 (1500)	2,2 (1400)
Электродвигатель привода перемещения стола, кВт (об/мин)	0,56 (1500)	0,56 (1500)	0,6 (1370)
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)	0,125 (2800)	0,125 (2800)	0,125 (2800)
Суммарная мощность установленных электродвигателей, кВт	3,675
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1850 х 800 х 2600	1850 х 800 х 2430	2000 х 800 х 2390
Масса станка, кг	2150	2100	2300

Список литературы

Станок радиально-сверлильный облегченный 2Л53У. Руководство по эксплуатации 2Л53У.00.00.000 РЭ, 1974

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Панов Ф.С. Работа на станках с ЧПУ, 1984

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики сверлильно-фрезерно-расточной группы станков
• Выбор подходящего станка для металлообработки
• Технология ремонта станков
• Методика проверки и испытания сверлильных станков на точность и жесткость
• Справочник сверлильных станков
• Заводы производители сверлильных станков в России
• Заводы производители металлорежущих станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

2Н55 станок радиально-сверлильный. Назначение и область применения

Радиально-сверлильный станок модели 2Н55 заменил устаревшую модель станка этой же серии 2А55.

Станок рассчитан на сверление в стали отверстий диаметром до 50 мм сверлами средней твердости (предел прочности при растяжении σ = 55..65 кг/мм²).

Станок радиально-сверлильный 2Н55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.

Радиально-сверлильный станок 2Н55 имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, не допускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.

Для поворота колонны требуется незначительное усилие на самом малом радиусе сверления, что также обеспечивает высокую производительность работы и снижает утомляемость оператора. Широкий диапазон чисел оборотов и подач шпинделя обеспечивает высокопроизводительную работу при любых сочетаниях обрабатываемых материалов, инструмента размеров и т. д.

Уравновешивание шпинделя обеспечивается специальным противовесом, допускающим удобную регулировку с рабочего места в случае изменения массы инструмента.

Режимы резания, допустимые на станке, определяются динамическими параметрами станка:

• Эффективная мощность на шпинделе, кВт — 4,0
• Наибольший крутящий момент на шпинделе кг*см — 7100
• Наибольшее усилие подачи, кгс — 2000

При этом надо иметь в виду, что наибольшая мощность на шпинделе может быть использована, начиная с 7-й ступени чисел оборотов (80 об/мин см. раздел паспорта «Механика главного движения»).

Низшие числа оборотов шпинделя применяются на станке для выполнения операций, требующих меньшей мощности, но большего крутящего момента. Поэтому на шести первых ступенях скорости мощность на шпинделе не достигает максимально-эффективного значения.

Величина наибольшего допустимого усилия подачи обусловлена прочностью деталей станка и жесткостью его конструкции. Превышение допустимого значения усилия подачи вызывает отключение предохранительной муфты механизма подачи. Поэтому величину механической подачи следует выбирать так, чтобы не превзойти допустимого усилия подачи. Усилие подачи в значительной, степени зависит от правильной заточки сверла.

Широкие диапазоны скоростей вращения шпинделя и механических подач позволяют повысить производительность станка.

Преселективное дистанционное электрогидравлическое устройство позволяет менять режимы с предварительным их набором. Станок имеет механизм автоматического выключения при достижении заданной глубины сверления.

Наличие в станке преселективного управления скоростями и подачами, легкого гидрофицированного управления фрикционом шпинделя, возможность отключения шпинделя от коробки скоростей, наличие надежных гидравлических зажимов колонны и сверлильной головки, работающих как совместно, так и раздельно, а также сосредоточение всех органов управления на небольшом участке сверлильной головки позволяет максимально сократить вспомогательное время.

При необходимости частой смены инструментов рекомендуется пользоваться быстросменным патроном. Для нарезания резьб следует применять предохранительный патрон для метчиков.

Станок имеет следующие преимущества по сравнению с ранее выпускавшейся моделью:

• ужесточение зажима колонны благодаря развитому конусу, что позволяет работать на высоких режимах резания; увеличение объема рабочего пространства за счет увеличения ходов рукава по колонне и головки по рукаву;
• достижение заданной точности и достижение точности вне плиты благодаря двухколонной компоновке и развитым направляющим рукава;
• сокращение времени на переустановку рукава по высоте благодаря увеличенной скорости его перемещения и быстрому действию зажима;
• повышение ремонтопригодности благодаря новой конструкции направляющих колонны;
• отсутствие на верхнем торце механизмов, требующих обслуживания, что обеспечивает удобство при эксплуатации станка, улучшает его внешний вид.

Разработчик — СКБ APC г. Одесса

Категория качества высшая.

Класс точности станка Н по ГОСТ 8—77.

Расположение составных частей радиально-сверлильного станка 2Н55

Спецификация составных частей сверлильного станка 2Н55

1. Плита, цоколь, колонна – 11 (номер узла)
2. Охлаждение – 12
3. Рукав и зажим – 21
4. Механизм подъема сверлильной головки – 31
5. Механизм гидрозажима – 32

Спецификация составных частей сверлильной головки СГ-50Н, СГ-350Н

1. Фрикционная муфта – 15
2. Коробка скоростей – 16
3. Коробка подач – 17
4. Вал червяка – 25
5. Механизм включения подач – 26
6. Зажим сверлильной головки – 36
7. Противовес – 37
8. Гидропреселектор – 45
9. Привод гидропреселектора – 46
10. Гидрооборудование – 47
11. Управление фрикционной муфтой – 48
12. Управление набором скоростей и подач – 49
13. Шпиндель –
14. Электрооборудование – 93
15. Электропульт – 95
16. Электрошкаф – 96
17. Вводная панель – 97

Общая компоновка станка 2н55

Основанием станка является фундаментная плита, на которой неподвижно закреплен цоколь. В цоколе на подшипниках монтируется вращающаяся колонна, выполненная из стальной трубы. Рукав станка со сверлильной головкой размещен на колонне и перемещается по ней с помощью механизма подъема, смонтированного в корпусе на верхнем торце колонны. В этом же корпусе расположено гидромеханическое устройство для зажима колонны и токоподводящее устройство для питания поворотных и подвижных частей станка. Механизм подъема связан с рукавом ходовым винтом.

Сверлильная головка выполнена в виде отдельного силового агрегата и заключает в себе узлы: коробки скоростей и подач, механизм подачи, шпиндель с противовесом и др. Она перемещается вручную по направляющим рукава. В нужном положении головка фиксируется установленным на ней механизмом зажима.

В фундаментной плите выполнен бак и насосная установка для подачи охлаждающей жидкости к инструменту. На плите устанавливается стол для обработки на нем деталей небольшого размера.

Все органы управления станка сосредоточены на сверлильной головке. На панели цоколя размещены кнопки вводного выключателя, подключающего, станок к внешней электросети, и кнопки управления насосом охлаждения. Для освещения рабочей зоны в нижней части сверлильной головки, за шпинделем, установлена люминесцентная лампа.

Электроаппаратура смонтирована в нише, которая расположена с обратной стороны рукава.
