Нормативные данные для расчетов железобетонных конструкций:
Таблица 2.1. Начальные модули упругости бетона согласно СНиП 2.03.01-84*(1996)
Примечания: 1. Над чертой указаны значения в МПа, под чертой — в кгс/см 2 .
2. Для легкого, ячеистого и поризованного бетонов при промежуточных значениях плотности бетона начальные модули упругости принимают по линейной интерполяции.
3. Для ячеистого бетона неавтоклавного твердения значения Еb принимают как для бетона автоклавного твердения с умножением на коэффициент 0,8.
4. Для напрягающего бетона значения Еb принимают как для тяжелого бетона с умножением на коэффициент a = 0,56 + 0,006В.
5. Приведенные в скобках марки бетона не точно соответствуют указанным классам бетона.
Характеристика материала сталь 40Х
| Марка стали | сталь 40Х |
| Заменитель стали | сталь 45Х, сталь 38ХА, сталь 40ХН, сталь 40ХС, сталь 40ХФ, сталь 40ХР |
| Классификация стали | Сталь конструкционная легированная ГОСТ 4543-71 |
| В Компании ГП «Стальмаш» Вы можете купить сталь 40Х в следующих видах металлопроката: круг ст 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный круг ст 40Х ГОСТ 7417-75 круг (пруток) калиброванный шестигранник ст 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный шестигранник ст 40Х ГОСТ 8560-78 шестигранник калиброванный лист ст 40Х ГОСТ 19903-74 прокат листовой горячекатаный |
|
| Применение стали 40Х | оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности. |
Химический состав в % материала сталь 40Х
| C | Si | Mn | Ni | S | P | Cr | Cu |
| 0.36 — 0.44 | 0.17 — 0.37 | 0.5 — 0.8 | до 0.3 | до 0.035 | до 0.035 | 0.8 — 1.1 | до 0.3 |
Температура критических точек материала сталь 40Х
Ac1 = 743 , Ac3(Acm) = 782 , Ar3(Arcm) = 730 , Ar1 = 693
Механические свойства при Т=20oС материала сталь 40Х
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Диск | Танг. | 570 | 320 | 17 | 35 | 400 | ||
| Пруток | Ж 28 — 55 | Прод. | 940 | 800 | 13 | 55 | 850 | |
| Пруток | Ж 25 | 980 | 785 | 10 | 45 | 590 | Закалка 860oC, масло, Отпуск 500oC, вода, |
| Твердость материала сталь 40Х после отжига , | HB 10 -1 = 217 МПа |
Физические свойства материала сталь 40Х
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.14 | 7820 | 210 | |||
| 100 | 2.11 | 11.9 | 46 | 7800 | 466 | 285 |
| 200 | 2.06 | 12.5 | 42.7 | 7770 | 508 | 346 |
| 300 | 2.03 | 13.2 | 42.3 | 7740 | 529 | 425 |
| 400 | 1.85 | 13.8 | 38.5 | 7700 | 563 | 528 |
| 500 | 1.76 | 14.1 | 35.6 | 7670 | 592 | 642 |
| 600 | 1.64 | 14.4 | 31.9 | 7630 | 622 | 780 |
| 700 | 1.43 | 14.6 | 28.8 | 7590 | 634 | 936 |
| 800 | 1.32 | 26 | 7610 | 664 | 1100 | |
| 900 | 26.7 | 7560 | 1140 | |||
| 1000 | 28 | 7510 | 1170 | |||
| 1100 | 28.8 | 7470 | 120 | |||
| 1200 | 7430 | 1230 | ||||
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала сталь 40Х
| Свариваемость: | трудносвариваемая. |
| Флокеночувствительность: | чувствительна. |
| Склонность к отпускной хрупкости: | склонна. |
Зарубежные аналоги материала сталь 40ХВнимание! Указаны как точные, так и ближайшие аналоги
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Бельгия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Австралия | Юж.Корея | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | NBN | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | AS | KS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
Обозначения:
| Механические свойства : | |
| sв | — Предел кратковременной прочности , |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| y | — Относительное сужение , |
| KCU | — Ударная вязкость , |
| HB | — Твердость по Бринеллю , |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , |
| E | — Модуль упругости первого рода , |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , |
| l | — Коэффициент теплопроводности (теплоемкость материала) , |
| r | — Плотность материала , |
| C | — Удельная теплоемкость материала (диапазон 20o — T ), |
| R | — Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Марочник стали и сплавов
Назначение и применение
Сталь данной марки предназначена для строительных конструкций, ее специально выпускают для применения в строительстве стальных конструкций со сварными, а также другими соединениями. В этой марке есть все необходимые добавки для длительной эксплуатации сооружений.
Данная марка также применяется в производстве горячекатаных изделий — швеллера, в том числе и специальные, двутавровые балки, уголки, листового, широкополосного универсального проката и гнутых профилей. Металл применяется и в других отраслях промышленности.
По качеству все марки стали могут быть — обыкновенного качества, качественные, с повышенным качеством и высококачественные. По химическому составу они разделяются на углеродистые и легированные. Под качеством подразумевается сочетание свойств, которые создаются в процессе изготовления стали. К ним относятся — химический состав, однородность строения металла, механические свойства и технологичность.
Физические и механические свойства
Все характеристики и физические свойства в различном температурном режиме и других условиях:
- твердость — НВ 10-1= 131МПа;
- удельный вес — 7700-7900 кгс/м2
При температуре 20оС сталь марки С245, сортамент лист размерами 2-3,9 мм обладает следующими механическими свойствами при температуре =20оС:
- временное сопротивление разрыву прочности (прочностной предел при растяжении) — 370 МПа;
- предел пропорциональности (предел текучести при остаточной деформации) — 245 МПа;
- относительное удлинение материала после разрыва — 20%;
- стальной лист размерами 4-10 мм имеет почти схожие механические характеристики, отличается только одним показателем — относительным удлинением после разрыва, оно составляет 25%.
Химические и технологические свойства стали С245
Состав химический стали марки С245 приведен в процентном отношении согласно ГОСТ 27772 -88
- Углерод — до 0,22%.
- Марганец — не более 0,65%.
- Кремний — в пределах 0,05-0,15%.
- Сера — до 0,050%.
- Фосфор — в пределах 0,040%.
- Хром, никель и медь — до 0,30%.
- Мышьяк — до 0,08%.
Химический состав готового сплава гарантируется изготовителем, обработка стали допускается синтетическими шлаками, продувка аргоном, вакуумирование, модифицирование металла редкоземельными элементами и кальцием. Их вводят в него расчетным методом — до 0,05% редкоземельных элементов и в пределах 0,02% кальция.
- Свариваемость — ограничения отсутствуют.
- Флокеночувствительность — не чувствительна.
- Склонность к отпускной хрупкости — не установлена.
Все технологические свойства стали точно отображают склонность данной марки к определенной деформации, которые будут испытывать готовые изделия в тех или иных условиях. Это связано с технологической обработкой или условиями эксплуатации металла.
Относительно невысокая стоимость продукции позволяет выпускать различные марки стали большими и незначительными партиями. Целый ряд свойств, таких как технологичность, химический состав, механические показатели помогли стать этому материалу основным в производстве инструментов, приборов, в машиностроении и в строительстве металлоконструкций. Такие ценные свойства и качества металла обеспечивают безаварийную эксплуатацию готовых изделий.
Классификация и марки
Существует несколько основных критериев по которым подразделяются углеродистые марки. Одним из самых важных среди них являются условия проведения раскисления. Выделяют следующие низкоуглеродистые стали:
- Спокойные. Включает минимальное содержание в составе окиси железа, что делает процесс выплавки «спокойным» – без бурного выделения углекислоты с зеркала металла. Возможным это стало благодаря введению раскислителей: алюминий, марганец и кремний. Все выходящие газы скапливаются в усадочной раковине, которая впоследствии обрубается, что в результате дает плотный и однородный металл.
- Кипящие. Раскисляются одним марганцем. Имеют увеличенное количество оксида железа в составе. Процесс плавки сопровождается выделением углекислого газа, что создает впечатление будто металл кипит. Эти стали менее прочны и менее однородны по химическому составу, но при этом стоят дешево и имеют низкий процент отходов в производстве.
- Полуспокойные. Помимо марганца для удаления кислорода дополнительно применяют алюминий. По характеристикам эта углеродистая сталь представляет собой что-то среднее между кипящими и спокойными сплавами.
Помимо степени раскисления низкоуглеродистые марки также классифицируются по наличию неметаллических включений в своем составе. Исходя из этого они различаются на:
- Обыкновенного качества;
- Качественные машиностроительные.
Рассмотрим каждый пункт более подробно.
Стали обыкновенного качества. К ним не предъявляются строгие требования как к выбору шихты, так и к плавке и разливке. Фосфора в них допускается не более 0,08%, а серы не более 0,06%. Разливают такой сплав в крупногабаритные слитки, поэтому для них характерно появление зональной ликвации.
Особенности производства
Свойства готового материала определяются теми веществами, которые входят в его состав и во многом зависят от того какие технологии применялись при производстве того или иного сплава.
Основу стального сплава составляет феррит. Это составляющая железоуглеродистых сплавов. Он, по сути, является твердым раствором углерода и легирующих компонентов. Для повышения его прочности расплав насыщают углеродом.
К примесям, от которых, кроме вреда, ждать нечего относят фосфор и серу, а также их производные. Фосфор, вступая в реакцию с ферритом, понижает пластичность сплава во время воздействия высоких температур и усиливает хрупкость под воздействием холода. В процессе расплава может образовываться сернистое железо, которое может привести к красноломкости. Сталь Ст3 содержит в своем составе не более 0,05% серы и фосфора 0,04%.
Для производства конструкционных сталей применяют две сталеплавильные технологии:
- мартеновскую;
- конвертерную.
Параметры марки Ст3, получаемой одним или другим методом мало чем, отличаются друг от друга, но конвертерная технология проще и дешевле.
Применение стали Ст3сп с учётом характеристик и свойств
Сталь данного типа является одной из самых востребованных в строительстве и промышленности.
Отсутствие в сплаве кислорода, и однородная структура – это факторы, повышающие стойкость к образованию коррозии в агрессивных средах. Эти качества, а также большая пластичность делают данную сталь незаменимой при производстве конструкций, элементов, к которым предъявляются большие требования по жёсткости.
Это прокат – листовой и фасонный (швеллеры, двутавры и тавры, уголки), заготовки для арматуры, элементы трубопроводов (в частности, квадратные трубы), и пр.
Характеристики стали дают возможность возводить из неё опорные несущие конструкции, каркасы, эксплуатация которых ведётся в сложных условиях.
Из стали Ст3сп изготавливают элементы и детали без термообработки, что даёт возможность сохранить все характеристики сплава – фланцы, тройники, переходы.
Сталь используют также в качестве основного слоя при производстве горячекатаных 2-слойных листов, стойких к коррозии.
Сталь с235: характеристики и сфера применения
Из углеродистой стали данной марки производят разнообразный прокат для сварных металлоконструкций. Нормы и параметры материала обозначены в ГОСТ 27772, который допускает использовать сталь с235 в производстве швеллеров (ГОСТ 8240), равнополочных и неравнополочных уголков (ГОСТ 8509 и ГОСТ 8510), листового проката (ГОСТ 19903), двутавров (ГОСТ 8239, 26020), а также различных гнутых профилей и рифленых листов.
Этот материал можно отнести к числу универсальных, так как он допускает продувку аргоном, вакуумирование, модифицирование и обработку синтетическими шлаками. Согласно госстандарту, маркировка фасонного проката, изготовленного из стали марки с235, осуществляется коричневой или желтой краской.
Механические свойства и свариваемость стали марки с235
Сталь для строительных конструкций марки с235 обладает превосходными механическими свойствами, позволяющими широко использовать ее для производства строительных и промышленных стальных конструкций, в том числе имеющих сварные соединения. Предел текучести этого материала варьируется в границах 195-235 МПа, предел кратковременной прочности составляет 360 МПа. При этом относительное удлинение стали при разрыве находится на уровне 20-24%.
Данный металл может похвастать отличной свариваемостью, поэтому может использоваться в создании сложных свариваемых конструкций практически без ограничений. Сталь с235 не нуждается в предшествующих сварочным работам подогреве или термообработке, в то время как другие марки аналогичного материала являются ограниченно свариваемыми (требуют нагрева до 100-120оС) или трудносвариваемыми (200-300оС плюс отжиг после сварочных работ).
Читать также: Поворотный стол для фрезерного станка устройство
Применительно к химическому составу металла с235 ГОСТом 27772-88 определены следующие максимальные значения примесей (в процентах):
- кремния – 0,05
- марганца – 0,6
- никеля – 0,3
- хром – 0,3
- азота – 0,12
- меди – 0,3
Особенности использования стали с235
В стандартном обозначении «с235» символ С указывает на «строительную» сталь, а цифры – на ориентировочный предел текучести. Сваривают изделия из данного материала электродами типа Э42, Э42а, Э46 и Э46а, причем элементы конструкций, которые будут работать в условиях сильных вибрационных или динамических нагрузок, равно как и при сильных отрицательных температурах (-40оС и ниже), следует сваривать электродами, в обозначении которых присутствует буква «а». Примерами таких конструкций являются крановые балки, протяженные транспортные эстакады и другие пролетные строения. Та же технология сварки используется при соединении трубопроводов высокого давления и объемных листовых конструкций. Чтобы получить из стали с235 какие-либо изделия применяются технологии горячего проката. Дополнительно при необходимости обеспечить готовому прокату набор требуемых свойств в его отношении может применяться термическая обработка. На сегодня это самый востребованный металл для создания прокатных изделий, которые впоследствии будут применены в сварных конструкциях.
Преимущества и область применения
Все перечисленные свойства позволяют успешно применять С245 для производства металлопроката, который используется для возведения различных строительных конструкций. Основные требования, которые налагаются на С235 и С275, аналогичны требованиям, предъявляемым к С245. Присущая ей прочность, главным показателем является так называемый предел текучести, вполне достаточна для формирования элементов, способных выдерживать тяжёлые нагрузки. Основным отличием горячекатаного проката С235 является его использование для производства вспомогательных строительных конструкций.
Промышленные конструкции из стали 245
Отсутствие ограничений по свариваемости и механических способов соединения, позволяют создавать практически любые, даже довольно экзотические конструкции.
Конструкции, изготовленные из этой марки металла. Применяются при строительстве следующих объектов:
- промышленные и жилые здания;
- большепролётные покрытия;
- арки мостов и эстакад;
- конструкции из листовой стали;
- элементы башен и мачт;
- каркасы высотных и многоэтажных зданий;
- здания энергетики (тепловые, атомные станции);
- стационарные платформы нефтеразведки и добычи;
- научные объекты, например радиотелескопы.
К основным достоинствам марки С245 относится:
- высокая пластичность (экспериментально доказано, что протяжённость площадки текучести равно 2,5%);
- хорошая свариваемость, за счёт низкого содержания углерода (отдельные элементы конструкций могут свариваться любыми способами без проведения подготовительных операций: таких, как предварительный подогрев, проковка зоны сварки. Сварной шов получается ровным, и не образует ни горячих, ни холодных трещин);
- достаточно неплохая коррозийная стойкость (однако целесообразно применение лакокрасочных антикоррозийных покрытий);
- хорошие технологические свойства (резка, сверление, сварка, клёпка, применение метизных креплений);
- отсутствует расслоение прокатных изделий (требование ГОСТ);
- невысокая стоимость.
Барная вилка из стали 245
Из серьёзных недостатков выделяют:
- склонность стали и конструкций из неё к хрупкому разрушению при низких температурах;
- не высокая огнестойкость.
Сталь для строительных конструкций С235 – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки С235.
Классификация материала и применение марки С235
Марка: С235Классификация материала: Сталь для строительных конструкцийПрименение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | – Предел кратковременной прочности , |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | – Относительное удлинение при разрыве , |
| y | – Относительное сужение , |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , |
| Свариваемость : | |
| без ограничений | – сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Обращаем ваше внимание на то, что данная информация о марке С235, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки С235 могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке С235 можно уточнить на информационном ресурсе “Марочник стали и сплавов”
Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
Более подробную информацию о марке С235 можно уточнить на информационном ресурсе “Марочник стали и сплавов”. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Читать также: Отрезная пила по дереву своими руками
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Аналоги
По ГОСТ 27772-88, марке С245 соответствуют стали:
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

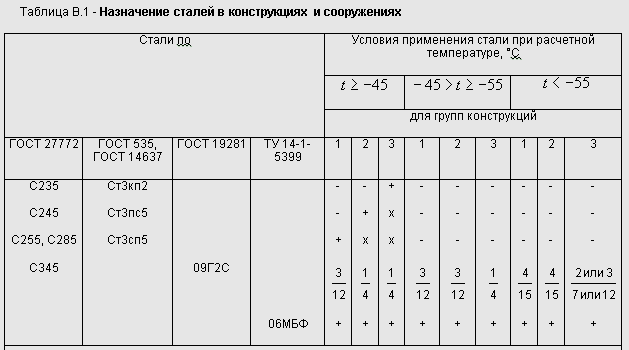

Применение
Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.
Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.
В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.
Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.
Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.
Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.
Рейтинг: 0/5 – 0 голосов
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Читать также: Для чего нужен гаечный ключ в гренни
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Аналоги
По ГОСТ 27772-88, марке С245 соответствуют стали:
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)
Применение
Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.
Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.
В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.
Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.
Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.
Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.
Рейтинг: 0/5 – 0 голосов
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций — сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Читать также: Резина вакуумная гост 7889
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Аналоги
По ГОСТ 27772-88, марке С245 соответствуют стали:
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)
Применение
Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.
Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.
В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.
Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.
Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.
Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.
Рейтинг: 0/5 — 0 голосов
