Свойства Л63
Физические свойства Л63
| T | E 10- 5 — Модуль упругости первого рода | a 106 — Коэффициент температурного (линейного) расширения | r — Плотность | R 10 9 — Удельное электросопротивление |
| Град | МПа | 1/Град | кг/м3 | Ом·м |
| 20 | 1.16 | 8440 | 74 | |
| 100 | 20.5 | ; |

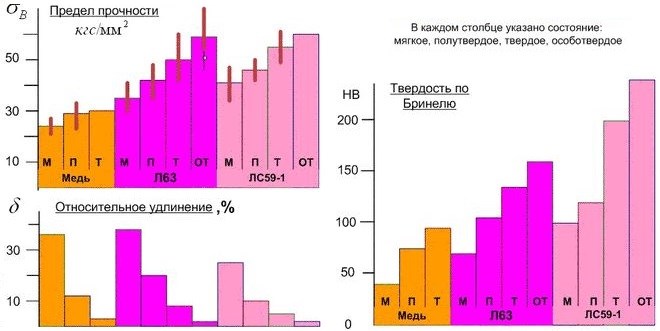

Механические свойства Л63 при Т=20oС
| Сортамент | sв | d5 |
| МПа | % | |
| Трубы прессованые , ГОСТ 494-90 | 270 | |
| Пруток прессованный , ГОСТ 2060-2006 | 290 | 33 |
| Пруток твердый, ГОСТ 2060-2006 | 440 | 11 |
| Пруток мягкий, ГОСТ 2060-2006 | 290 | 44 |
| Проволока тверд., ГОСТ 1066-90 | 540-930 | |
| Проволока мягкая, ГОСТ 1066-90 | 310-340 | 18-34 |
| Проволока тверд., ГОСТ 12920-67 | 540-880 | |
| Проволока мягкая, ГОСТ 12920-67 | 310-340 | 26-34 |
| Полоса холоднокатаная мягкая, ГОСТ 931-90 | 290-400 | 38 |
| Полоса горячекатаная, ГОСТ 931-90 | 290-390 | 30 |
| Полоса холоднокатаная тверд., ГОСТ 931-90 | 410-570 | 8 |
Структура и возможные способы обработки
Механические характеристики латуни рассматриваемой марки, как и любого другого материала, определяются фазным состоянием ее внутренней структуры. В структуре латуни Л63 отсутствует вторая так называемая b-фаза, которая, если она есть в медном сплаве, делает его более твердым и хрупким, значительно ухудшает пластичность основного металла. Именно однофазная структура сплава данной марки и объясняет тот факт, что изделия из него отлично поддаются обработке давлением практически по любой из используемых сегодня технологий (прокатка, вытяжка, волочение, чеканка, гибка).
Структура латуни: однофазной (а) и двухфазной (б)
Применяют для изготовления Л63 также методы литья и технологии резания, что значительно расширяет сферу ее применения. На промышленных предприятиях, занимающихся производством металлов, латунь марки Л63 выпускается в следующем виде:
- листовой прокат, ленты и плиты;
- прутки с различной формой поперечного сечения;
- трубная продукция;
- проволока.
Гарантированные механические свойства листов из латуни марки Л63 в сравнении с Л59-1 и медными листами
Весь сортамент продукции, производимой из латуни Л63, оговаривает ГОСТ 15527-70 (новая редакция – ГОСТ 15527-2004). Кроме того, как предписывает ГОСТ 15527-70, производители могут выпускать заготовки из модификации данного сплава (Л63А), которые отличаются антимагнитными свойствами. Такой сплав, имея схожие характеристики с латунью Л63 (удельный вес, плотность и др.), отличается лучшей текучестью в расплавленном состоянии, но изделия из него не очень хорошо обрабатываются резанием.
Теплопроводность латуни и бронзы
В таблице приведены значения теплопроводности латуни, бронзы, а также медно-никелевых сплавов (константана, копели, манганина и др.) в зависимости от температуры — в интервале от 4 до 1273 К.
Теплопроводность латуни, бронзы и других сплавов на основе меди при нагревании увеличивается. По данным таблицы, наибольшей теплопроводностью из рассмотренных сплавов при комнатной температуре обладает латунь Л96. Ее теплопроводность при температуре 300 К (27°С) равна 244 Вт/(м·град).
Также к медным сплавам с высокой теплопроводностью можно отнести: латунь ЛС59-1, томпак Л96 и Л90, томпак оловянистый ЛТО90-1, томпак прокатный РТ-90. Кроме того, теплопроводность латуни в основном выше теплопроводности бронзы. Следует отметить, что к бронзам с высокой теплопроводностью относятся: фосфористая, хромистая и бериллиевая бронзы, а также бронза БрА5.
Медным сплавом с наименьшей теплопроводностью является марганцовистая бронза — ее коэффициент теплопроводности при температуре 27°С равен 9,6 Вт/(м·град).
Теплопроводность медных сплавов всегда ниже теплопроводности чистой меди при прочих равных условиях. Кроме того, теплопроводность медно-никелевых сплавов имеет особенно низкое значение. Самым теплопроводным из них при комнатной температуре является мельхиор МНЖМц 30-0,8-1 с теплопроводностью 30 Вт/(м·град).
Таблица теплопроводности латуни, бронзы и медно-никелевых сплавов
| Сплав | Температура, К | Теплопроводность, Вт/(м·град) |
| Медно-никелевые сплавы | ||
| Бериллиевая медь | 300 | 111 |
| Константан зарубежного производства | 4…10…20…40…80…300 | 0,8…3,5…8,8…13…18…23 |
| Константан МНМц40-1,5 | 273…473…573…673 | 21…26…31…37 |
| Копель МНМц43-0,5 | 473…1273 | 25…58 |
| Манганин зарубежного производства | 4…10…40…80…150…300 | 0,5…2…7…13…16…22 |
| Манганин МНМц 3-12 | 273…573 | 22…36 |
| Мельхиор МНЖМц 30-0,8-1 | 300 | 30 |
| Нейзильбер | 300…400…500…600…700 | 23…31…39…45…49 |
| Латунь | ||
| Автоматная латунь UNS C36000 | 300 | 115 |
| Л62 | 300…600…900 | 110…160…200 |
| Л68 латунь деформированная | 80…150…300…900 | 71…84…110…120 |
| Л80 полутомпак | 300…600…900 | 110…120…140 |
| Л90 | 273…373…473…573…673…773…873 | 114…126…142…157…175…188…203 |
| Л96 томпак волоченый | 300…400…500…600…700…800 | 244…245…246…250…255…260 |
| ЛАН59-3-2 латунь алюминиево-никелевая | 300…600…900 | 84…120…150 |
| ЛМЦ58-2 латунь марганцовистая | 300…600…900 | 70…100…120 |
| ЛО62-1 оловянистая | 300 | 99 |
| ЛО70-1 оловянистая | 300…600 | 92…140 |
| ЛС59-1 латунь отожженая | 4…10…20…40…80…300 | 3,4…10…19…34…54…120 |
| ЛС59-1В латунь свинцовистая | 300…600…900 | 110…140…180 |
| ЛТО90-1 томпак оловянистый | 300…400…500…600…700…800…900 | 124…141…157…174…194…209…222 |
| Бронза | ||
| БрА5 | 300…400…500…600…700…800…900 | 105…114…124…133…141…148…153 |
| БрА7 | 300…400…500…600…700…800…900 | 97…105…114…122…129…135…141 |
| БрАЖМЦ10-3-1,5 | 300…600…800 | 59…77…84 |
| БрАЖН10-4-4 | 300…400…500 | 75…87…97 |
| БрАЖН11-6-6 | 300…400…500…600…700…800 | 64…71…77…82…87…94 |
| БрБ2, отожженая при 573К | 4…10…20…40…80 | 2,3…5…11…21…37 |
| БрКд | 293 | 340 |
| БрКМЦ3-1 | 300…400…500…600…700 | 42…50…55…54…54 |
| БрМЦ-5 | 300…400…500…600…700 | 94…103…112…122…127 |
| БрМЦС8-20 | 300…400…500…600…700…800…900 | 32…37…43…46…49…51…53 |
| БрО10 | 300…400…500 | 48…52…56 |
| БрОС10-10 | 300…400…600…800 | 45…51…61…67 |
| БрОС5-25 | 300…400…500…600…700…800…900 | 58…64…71…77…80…83…85 |
| БрОФ10-1 | 300…400…500…600…700…800…900 | 34…38…43…46…49…51…52 |
| БрОЦ10-2 | 300…400…500…600…700…800…900 | 55…56…63…68…72…75…77 |
| БрОЦ4-3 | 300…400…500…600…700…800…900 | 84…93…101…108…114…120…124 |
| БрОЦ6-6-3 | 300…400…500…600…700…800…900 | 64…71…77…82…87…91…93 |
| БрОЦ8-4 | 300…400…500…600…700…800…900 | 68…77…83…88…93…96…100 |
| Бронза алюминиевая | 300 | 56 |
| Бронза бериллиевая состаренная | 20…80…150…300 | 18…65…110…170 |
| Бронза марганцовистая | 300 | 9,6 |
| Бронза свинцовистая производственная | 300 | 26 |
| Бронза фосфористая 10% | 300 | 50 |
| Бронза фосфористая отожженая | 20…80…150…300 | 6…20…77…190 |
| Бронза хромистая UNS C18200 | 300 | 171 |
Примечание: Температура в таблице дана в градусах Кельвина!
Температура плавления латуни л– Справочник металлиста
Латунь Л63 – это двухкомпонентный простой сплав, состоящий из меди на 62-65%, цинка на 34,22-37,5% и примесей до 0,5%. В качестве примесей в сплаве могут присутствовать: железо, фосфор, олово, свинец. Это один из наиболее распространённых сплавов латуни. Вы можете купить латунь на нашем сайте.
Описание свойств обрабатываемого сплава (Л63)
В данном разделе рассмотрены механические, физические и технологические свойства и химический состав латуни Л63, которая применяется для деформации в холодном состоянии глубокой вытяжкой, волочением, прокаткой, чеканкой, изгибом; для изготовления изделий криогенной техники; пригодна для пайки и сварки; хорошо полируется .
Механические свойства при Т=20 °С материала Л63 приведены в табл. 6
Таблица 6.
| Состояние | ув | уT | E | d5 | KCU |
| МПа | МПа | ГПа | % | МДж / м2 | |
| сплав мягкий | 380 | 135 | — | 45 | |
| сплав твердый | 700 | 550 | 116 | 4 | 1,4 |
Физические свойства материала Л63 приведены в табл. 7.
Таблица 7.
| бх106 | л | г | C | с |
| 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·К) | мкОм·м |
| 20,5 | 110 | 8440 | 385 | 0,07 |
Коэффициент трения материала Л63 приведён в табл.8.
Таблица 8.
| Коэффициент трения со смазкой : | 0,012 |
| Коэффициент трения без смазки : | 0,39 |
Литейно-технологические свойства материала Л63 приведены в табл.9.
fТаблица 9.
| Температура плавления, °C : | 906 |
| Температура горячей обработки, °C : | 750 — 880 |
| Температура отжига, °C : | 550 — 650 |
Химический состав в % материала Л63 приведён в табл. 10.
Таблица 10.
| Fe | P | Cu | Pb | Zn | Sb | Bi | Примесей |
| до 0,2 | до 0,001 | 62 — 65 | до 0,07 | 34,5 — 38 | до 0,005 | до 0,002 | всего 0,5 |
Примечание: Zn — основа; процентное содержание Zn дано приблизительно
Механические свойства:
| ув | — Предел кратковременной прочности , |
| уT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| E | — Модуль упругости первого рода , |
| KCU | — Ударная вязкость , |
| HB | — Твердость по Бринеллю , |
Физические свойства :
| T | — Температура, при которой получены данные свойства , |
| б | — Коэффициент температурного (линейного) расширения (диапазон 20° — T ) , |
| л | — Коэффициент теплопроводности (теплоемкость материала) , |
| г | — Плотность материала , |
| C | — Удельная теплоемкость материала (диапазон 20° — T ), |
| с | — Удельное электросопротивление, |
fСвариваемость :
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки |
Медь с цинком образуют кроме основного б — раствора ряд фаз электронного типа в, г, е. Наиболее часто структура латуней состоит из б — или б+в — фаз: б -фаза — твёрдый раствор цинка в меди с кристаллическим решёткой меди ГЦК, а в — фаза — упорядоченный твёрдый раствор на базе химического соединения CuZn с электронной связью 3/2 с решёткой ОЦК (рис.1)
При высоких температурах в-фаза имеет неупорядоченное расположение атомов и широкую область гомогенности. В этом состоянии в-фаза пластична. При температуре ниже 454—468 °C расположение атомов меди и цинка в этой фазе становится упорядоченным, и она обозначается в. Фаза в в отличие от в-фазы является более твёрдой и хрупкой; г — фаза представляет собой электронное соединение Cu5Zn8.
Антикоррозионные свойства
Латунь Л63 обладает хорошими антикоррозионными свойствами в пресной и морской воде, в сухом паре, спиртах, антифризах и фреонах, а также в воздушной среде. Стойкость к коррозии теряется после обработки резанием и обработки на станках. Это происходит в связи с нарушениями кристаллической структуры компонентов сплава и остатком напряжения металла.
Латунь Л63 чувствительна к коррозионному растрескиванию. Этот процесс могут спровоцировать такие факторы, как следы аммиака, наличие влаги и сернистого газа в воздухе. Это сезонное явление, зависящее от влажности. Его интенсивность в разные времена года неодинакова. Отжиг при низком температурном режиме позволяет предотвратить растрескивание изделий из латуни Л63.
Ограничения по коррозионной стойкости сплава наблюдаются при контакте с жирными и минеральными кислотами, окислительными растворами, хлоридами и сероводородом, в рудничных водах, а также при большом давлении во влажных и насыщенных парах. Наиболее склонна к коррозийному растрескиванию и окислительным процессам продукция из тонких листов: цистерны, баки, тонкостенные трубы. При грамотном использовании латунная тонкостенная продукция успешно применяется в различных областях промышленности.
Металлопрокат
Трубы по ГОСТ 494 из ЛС59-1 производятся прессованием. Кроме того широкий ассортимент продукции из этого материала производится по ГОСТ. Так как сплав имеет невысокие механические показатели для обработки давлением, хотя его и принято считать обрабатываемым давлением, из него изготавливают трубы по методы непрерывного литья. И стоимость их значительно ниже прессованных.
Холодно деформированная проволока общего назначения выпускается по ГОСТ 1066, и имеет квадратное, круглое или шестигранное сечение.
Нагартованные листы ЛС59-1 имеют высокую твёрдость и износостойкость, и как было сказано выше, применяются в станкостроении. Это один из наиболее популярных видов листового проката из латуни. Кроме того из ЛС59-1 выпускают листы в мягком, полутвёрдом, твёрдом состоянии.
Наибольшее применение обрели прутки ЛС59-1 шестигранной и квадратной формы. Это очень недорогой вид проката, который легко резать, и кроме того он имеет прочные рёбра. Благодаря этому, при минимальных затратах из прутков можно производить всевозможные мелкие и крупные детали с хорошими антифрикционными свойствами. Из этого сплава выпускаются тянутые и прессованные прутки в твёрдом, мягком или полутвёрдом состояниях.
Полуфабрикаты из латуни Л63. Применение
Л63, как уже было сказано ранее наиболее широко применяется во всех областях промышленности.
Проволока из этого сплава выпускается в мягком, полутвёрдом и твёрдом состоянии. Её применяют для изготовления заклёпок, в виду хорошей пластичности этого материала, её используют в качестве припоя, из проволоки повышенной точности производят электроды для электроэрозионных станков.
Трубы Л63 поступают в холоднодеформированном или прессованном виде и широко применяются повсеместно, в частности в качестве труб для бойлеров.
Широкий спектр листового металлопроката выпускается из сплава Л63. Сплав обладает высокими показателями пластичности и прочности, по сравнению с Cu. Но наилучшие показатели в этом плане даёт сплав Л68.
Прутки Л63 поставляются массово, в твёрдом, полутвёрдом, твёрдом состоянии, или прессованные, диаметром от 3-ёх до 180 мм. Среди прочих двухкомпонентных латуней, этот сплав выделяется высочайшей прочностью на срез, высоким удельным сопротивлением и отличной обрабатываемостью. По ударной вязкости Л63 уступает сплавам с 68% содержания меди, но значительно превосходит многокомпонентные сплавы. По прочности на срез Л63 уступает Л59-1. Теплопроводность и электропроводность сплава с 63 % Cu относительно невелика.
Плотность металлов
Таблица плотности ρ материалов г/см3 (кг/дм3) и коэффициентов К = ρ/7.85*
* Согласно данным справочника П.М. Поливанов, Е.П. Поливанова. Таблицы для расчета массы деталей и материалов: Справочник. 13-е издание, 2006 г. (переработанное в соответсвие с ГОСТами).
| Наименование группы | Наименование материала, марка | ρ | К |
| ЧИСТЫЕ МЕТАЛЛЫ | |||
| Чистые металлы | Алюминий | 2,7 | 0,34 |
| Бериллий | 1,84 | 0,23 | |
| Ванадий | 6,5-7,1 | 0,83-0,90 | |
| Висмут | 9,8 | 1,24 | |
| Вольфрам | 19,3 | 2,45 | |
| Галлий | 5,91 | 0,75 | |
| Гафний | 13,09 | 1,66 | |
| Германий | 5,33 | 0,68 | |
| Золото | 19,32 | 2,45 | |
| Индий | 7,36 | 0,93 | |
| Иридий | 22,4 | 2,84 | |
| Кадмий | 8,64 | 1,10 | |
| Кобальт | 8,9 | 1,13 | |
| Кремний | 2,55 | 0,32 | |
| Литий | 0,53 | 0,07 | |
| Магний | 1,74 | 0,22 | |
| Медь | 8,94 | 1,14 | |
| Молибден | 10,3 | 1,31 | |
| Марганец | 7,2-7,4 | 0,91-0,94 | |
| Натрий | 0,97 | 0,12 | |
| Никель | 8,9 | 1,13 | |
| Олово | 7,3 | 0,93 | |
| Палладий | 12,0 | 1,52 | |
| Платина | 21,2-21,5 | 2,69-2,73 | |
| Рений | 21,0 | 2,67 | |
| Родий | 12,48 | 1,58 | |
| Ртуть | 13,6 | 1,73 | |
| Рубидий | 1,52 | 0,19 | |
| Рутений | 12,45 | 1,58 | |
| Свинец | 11,37 | 1,44 | |
| Серебро | 10,5 | 1,33 | |
| Талий | 11,85 | 1,50 | |
| Тантал | 16,6 | 2,11 | |
| Теллур | 6,25 | 0,79 | |
| Титан | 4,5 | 0,57 | |
| Хром | 7,14 | 0,91 | |
| Цинк | 7,13 | 0,91 | |
| Цирконий | 6,53 | 0,82 | |
| СПЛАВЫ ИЗ ЦВЕТНЫХ МЕТАЛЛОВ | |||
| Алюминиевые сплавы литейные | АЛ1 | 2,75 | 0,35 |
| АЛ2 | 2,65 | 0,34 | |
| АЛ3 | 2,70 | 0,34 | |
| АЛ4 | 2,65 | 0,34 | |
| АЛ5 | 2,68 | 0,34 | |
| АЛ7 | 2,80 | 0,36 | |
| АЛ8 | 2,55 | 0,32 | |
| АЛ9 (АК7ч) | 2,66 | 0,34 | |
| АЛ11 (АК7Ц9) | 2,94 | 0,37 | |
| АЛ13 (АМг5К) | 2,60 | 0,33 | |
| АЛ19 (АМ5) | 2,78 | 0,35 | |
| АЛ21 | 2,83 | 0,36 | |
| АЛ22 (АМг11) | 2,50 | 0,32 | |
| АЛ24 (АЦ4Мг) | 2,74 | 0,35 | |
| АЛ25 | 2,72 | 0,35 | |
| Баббиты оловянные и свинцовые | Б88 | 7,35 | 0,93 |
| Б83 | 7,38 | 0,94 | |
| Б83С | 7,40 | 0,94 | |
| БН | 9,50 | 1,21 | |
| Б16 | 9,29 | 1,18 | |
| БС6 | 10,05 | 1,29 | |
| Бронзы безоловянные, литейные | БрАмц9-2Л | 7,6 | 0,97 |
| БрАЖ9-4Л | 7,6 | 0,97 | |
| БрАМЖ10-4-4Л | 7,6 | 0,97 | |
| БрС30 | 9,4 | 1,19 | |
| Бронзы безоловянные, обрабатываемые давлением | БрА5 | 8,2 | 1,04 |
| БрА7 | 7,8 | 0,99 | |
| БрАмц9-2 | 7,6 | 0,97 | |
| БрАЖ9-4 | 7,6 | 0,97 | |
| БрАЖМц10-3-1,5 | 7,5 | 0,95 | |
| БрАЖН10-4-4 | 7,5 | 0,95 | |
| БрБ2 | 8,2 | 1,04 | |
| БрБНТ1,7 | 8,2 | 1,04 | |
| БрБНТ1,9 | 8,2 | 1,04 | |
| БрКМц3-1 | 8,4 | 1,07 | |
| БрКН1-3 | 8,6 | 1,09 | |
| БрМц5 | 8,6 | 1,09 | |
| Бронзы оловянные деформируемые | БрОФ8-0,3 | 8,6 | 1,09 |
| БрОФ7-0,2 | 8,6 | 1,09 | |
| БрОФ6,5-0,4 | 8,7 | 1,11 | |
| БрОФ6,5-0,15 | 8,8 | 1,12 | |
| БрОФ4-0,25 | 8,9 | 1,13 | |
| БрОЦ4-3 | 8,8 | 1,12 | |
| БрОЦС4-4-2,5 | 8,9 | 1,13 | |
| БрОЦС4-4-4 | 9,1 | 1,16 | |
| Бронзы оловянные литейные | БрО3Ц7С5Н1 | 8,84 | 1,12 |
| БрО3Ц12С5 | 8,69 | 1,10 | |
| БрО5Ц5С5 | 8,84 | 1,12 | |
| БрО4Ц4С17 | 9,0 | 1,14 | |
| БрО4Ц7С5 | 8,70 | 1,10 | |
| Бронзы бериллиевые | БрБ2 | 8,2 | 1,04 |
| БрБНТ1,9 | 8,2 | 1,04 | |
| БрБНТ1,7 | 8,2 | 1,04 | |
| Медно- цинковые сплавы (латуни) литейные | ЛЦ16К4 | 8,3 | 1,05 |
| ЛЦ14К3С3 | 8,6 | 1,09 | |
| ЛЦ23А6Ж3Мц2 | 8,5 | 1,08 | |
| ЛЦ30А3 | 8,5 | 1,08 | |
| ЛЦ38Мц2С2 | 8,5 | 1,08 | |
| ЛЦ40С | 8,5 | 1,08 | |
| ЛС40д | 8,5 | 1,08 | |
| ЛЦ37Мц2С2К | 8,5 | 1,08 | |
| ЛЦ40Мц3Ж | 8,5 | 1,08 | |
| Медно- цинковые сплавы (латуни), обрабатываемые давлением | Л96 | 8,85 | 1,12 |
| Л90 | 8,78 | 1,12 | |
| Л85 | 8,75 | 1,11 | |
| Л80 | 8,66 | 1,10 | |
| Л70 | 8,61 | 1,09 | |
| Л68 | 8,60 | 1,09 | |
| Л63 | 8,44 | 1,07 | |
| Л60 | 8,40 | 1,07 | |
| ЛА77-2 | 8,60 | 1,09 | |
| ЛАЖ60-1-1 | 8,20 | 1,04 | |
| ЛАН59-3-2 | 8,40 | 1,07 | |
| ЛЖМц59-1-1 | 8,50 | 1,08 | |
| ЛН65-5 | 8,60 | 1,09 | |
| ЛМц58-2 | 8,40 | 1,07 | |
| ЛМцА57-3-1 | 8,10 | 1,03 | |
| Латунные прутки прессованные и тянутые | Л60, Л63 | 8,40 | 1,07 |
| ЛС59-1 | 8,45 | 1,07 | |
| ЛЖС58-1-1 | 8,45 | 1,07 | |
| ЛС63-3, ЛМц58-2 | 8,50 | 1,08 | |
| ЛЖМц59-1-1 | 8,50 | 1,08 | |
| ЛАЖ60-1-1 | 8,20 | 1,04 | |
| Магниевые сплавы литейные | Мл3 | 1,78 | 0,23 |
| Мл4 | 1,83 | 0,23 | |
| Мл5 | 1,81 | 0,23 | |
| Мл6 | 1,76 | 0,22 | |
| Мл10 | 1,78 | 0,23 | |
| Мл11 | 1,80 | 0,23 | |
| Мл12 | 1,81 | 0,23 | |
| Магниевые сплавы деформируемые | МА1 | 1,76 | 0,22 |
| МА2 | 1,78 | 0,23 | |
| МА2-1 | 1,79 | 0,23 | |
| МА5 | 1,82 | 0,23 | |
| МА8 | 1,78 | 0,23 | |
| МА14 | 1,80 | 0,23 | |
| Медно-никелевые сплавы, обрабатываемые давлением | Копель МНМц43-0,5 | 8,9 | 1,13 |
| Константан МНМц40-1,5 | 8,9 | 1,13 | |
| Мельхиор МнЖМц30-1-1 | 8,9 | 1,13 | |
| Сплав МНЖ5-1 | 8,7 | 1,11 | |
| Мельхиор МН19 | 8,9 | 1,13 | |
| Сплав ТБ МН16 | 9,02 | 1,15 | |
| Нейзильбер МНЦ15-20 | 8,7 | 1,11 | |
| Куниаль А МНА13-3 | 8,5 | 1,08 | |
| Куниаль Б МНА6-1,5 | 8,7 | 1,11 | |
| Манганин МНМц3-12 | 8,4 | 1,07 | |
| Никелевые сплавы | НК 0,2 | 8,9 | 1,13 |
| НМц2,5 | 8,9 | 1,13 | |
| НМц5 | 8,8 | 1,12 | |
| Алюмель НМцАК2-2-1 | 8,5 | 1,08 | |
| Хромель Т НХ9,5 | 8,7 | 1,11 | |
| Монель НМЖМц28-2,5-1,5 | 8,8 | 1,12 | |
| Цинковые сплавы антифрикционные | ЦАМ 9-1,5Л | 6,2 | 0,79 |
| ЦАМ 9-1,5 | 6,2 | 0,79 | |
| ЦАМ 10-5Л | 6,3 | 0,80 | |
| ЦАМ 10-5 | 6,3 | 0,80 | |
| СТАЛЬ, СТРУЖКА, ЧУГУН | |||
| Нержавеющая сталь | 04Х18Н10 | 7,90 | 1,00 |
| 08Х13 | 7,70 | 0,98 | |
| 08Х17Т | 7,70 | 0,98 | |
| 08Х20Н14С2 | 7,70 | 0,98 | |
| 08Х18Н10 | 7,90 | 1,00 | |
| 08Х18Н10Т | 7,90 | 1,00 | |
| 08Х18Н12Т | 7,95 | 1,01 | |
| 08Х17Н15М3Т | 8,10 | 1,03 | |
| 08Х22Н6Т | 7,60 | 0,97 | |
| 08Х18Н12Б | 7,90 | 1,00 | |
| 10Х17Н13М2Т | 8,00 | 1,02 | |
| 10Х23Н18 | 7,95 | 1,01 | |
| 12Х13 | 7,70 | 0,98 | |
| 12Х17 | 7,70 | 0,98 | |
| 12Х18Н10Т | 7,90 | 1,01 | |
| 12Х18Н12Т | 7,90 | 1,00 | |
| 12Х18Н9 | 7,90 | 1,00 | |
| 15Х25Т | 7,60 | 0,97 | |
| Сталь конструкционная | Сталь конструкционная | 7,85 | 1,0 |
| Стальное литье | Стальное литьё | 7,80 | 0,99 |
| Сталь быстрорежущая с содержанием вольфрама, % | 5 | 8,10 | 1,03 |
| 10 | 8,35 | 1,06 | |
| 15 | 8,60 | 1,09 | |
| 18 | 8,90 | 1,13 | |
| Стружка (т/м3) | алюминиевая мелкая дроблёная | 0,70 | |
| стальная (мелкий вьюн) | 0,55 | ||
| стальная (крупный вьюн) | 0,25 | ||
| чугунная | 2,00 | ||
| Чугун | серый | 7,0-7,2 | 0,89-0,91 |
| ковкий и высокопрочный | 7,2-7,4 | 0,91-0,94 | |
| антифрикционный | 7,4-7,6 | 0,94-0,97 |
Как плавят латунь на металлургических заводах?
Сплав обычно плавят на металлургических заводах, поскольку там созданы благоприятные условия для переплавки. При заводской плавке материал сохраняет все свои физические свойства — прочность, электропроводность, сохранение формы при деформации и так далее. Технология переплавки латуни на заводе зависит от того, к какой категории латуней относится материал. Двухкомпонентные сплавы (с добавлением цинка) обычно плавят в индукционных печах, которые имеют кварцевое покрытие стен. Такое покрытие минимизирует перегрев печи, а также защищает стенки от деформации и растрескивания.
Двойные латуни расплавляются при относительно невысоких температурах (точка ликвидуса для них находится в районе 910-930 градусов по Цельсию). Поэтому двойные сплавы нет смысла расплавлять в мощных электродуговых печах. Для расплава рекомендуется использовать защитный слой на основе древесного угля. Также рекомендуется введение в расплав небольшого количества криолита (порядка 0,01-0,1%) — это способствует снижению металлических дефектов при выплавке. Вместо древесного угля можно использовать флюс, состоящий из стекла и шпата в пропорции 1 к 1.
Для переплавки двухкомпонентных латуней необходимо сперва выполнить расплав меди, а потом цинка. Чтобы расплавить металл, нужно нагреть его до температуры порядка 1000-1100 градусов. После этого следует добавить цинк и легирующие добавки при их наличии
Обратите внимание, что раскисление латуни производить не нужно, поскольку эту функция прекрасно выполняет цинк
Сложные не кремнистые латуни
Переплавляют по аналогичному алгоритму. В состав таких сплавов цинк входит в небольших количествах. Поэтому такой металл нужно раскислить, чтобы сохранить его все полезные физические свойства. Для раскисления подходит фосфор, хотя можно использовать и другие раскислители. При расплавлении в сложной латуни часто образуются крупные мусорные фракции — чтобы избавиться от них, следует выполнить рафинирование марганцем или фильтрацию.
Сложные кремнистые латуни
Имеют сложную динамику кристаллизации, что объясняется наличием в составе сплава кремния и алюминиевых присадок. Из-за наличия этих компонентов у сплава повышается склонность к поглощению атмосферного водорода при высоких температурах (более 1000 градусов).
При нагреве сплава до температуры выше 1100 градусов могут происходить порционные выделения растворенного углерода, что может приводит к образованию «волдырей» на сплаве после его застывания. Поэтому к переплавке кремнистых сталей подойти ответственно. Чтобы избежать выделения растворенного углерода, следует вести переплавку в кислой среде. Хорошо подойдет насыщение воздуха кислотным флюсом на основе карбоната натрия, фторида кальция и оксида кремния
Важно следить за температурой нагрева, поскольку защитные свойства газового окислителя заметно снижаются при достижении температуры 1100 градусов
После расплавления всех компонентов в защитной среде необходимо выполнить обязательную проверку металла по всем основным показателям (излом, насыщенность, наличие загрязняющих компонентов и так далее).
Л63
Расшифровка Л63 выглядит следующим образом: Л указывает на латунь, а цифры на присутствие в составе 62-65% меди. Однофазная структура способствует простоте обработки. Производство латуни Л63 регулируются ГОСТом 15527-2004, применяется она не только в практических, но и декоративных целях.
Среди ключевых характеристик латунных сплавов Л63 – повышенная коррозийная стойкость по сравнению с медью. Материал проявляет эти качества:
- в морской среде;
- в спиртовых растворах;
- в пресной воде;
- среди газов-галогенов.
Материал отличается хорошими литейными характеристиками. Поддается газовой и электросварке. Плавится при температуре 906 °С. В процессе плавления образовываются вредные для человеческого организма компоненты, поэтому процедуру проводят в вентилируемых помещениях. Присутствующий в составе цинк способен воспламеняться. Путем горячего обжига повышается стойкость к износу.
Марка латуни Л63
Это один из самых распространенных сплавов, который отливается в нашей стране.
Понять, что означают буква и цифры в названии марки, несложно: «Л» — это собственно латунь, цифра 63 указывает на процентное содержание основного компонента, то есть меди.
На самом деле реальность может немного отличаться от указанной цифры. Так, в составе латуни Л63 количество меди колеблется от 62 % до 65 %, а цинка в сплаве содержится от 34,2 % до 37,5 %.
Практически все латуни хорошо механически обрабатываются при низких (комнатных) температурах. Рассматриваемая марка не является исключением. Благодаря отличным механическим свойствам из нее изготавливают широкий ассортимент деталей, включая тонкие листы, трубы и пруты различной толщины.
Одним из важных преимуществ латуни Л63 является ее относительная дешевизна по сравнению с другими сплавами, содержащими большее количество меди.
Особенности термической обработки и коррозионная стойкость
Рассматриваемый продукт плавится при температуре 906oC. В интервале от 750oC до 880oС он все еще проявляет хорошую пластичность, поэтому может быть обработан механически. Важным этапом производства сплава Л63 является отжиг, который выполняется в интервале 550-650oC. В результате этой обработки происходят два основных процесса:
- снимаются механические напряжения;
- растворяются метастабильные фазы с образованием однофазной структуры.
Наличие механических напряжений является крайне нежелательным для Л63.
Известно, что добавка цинка к меди приводит к значительному улучшению ее коррозионной стойкости, поэтому все латуни являются достаточно химически пассивными сплавами.
Разрушаются они со временем только в агрессивных средах, например в хлорных и азотных кислотах. Однако наличие напряжений в структурах из латуни значительно ухудшает их коррозионную стойкость.
По причине образования вышеупомянутых напряжений не рекомендуется подвергать изделия из Л63 быстрой резке.
