История и особенности художественного литья из чугуна

Основные способы литья металлов

Литье в землю

Традиционный способ. Изготавливается простая или составная модель из дерева или других модельных материалов, потом по модели делается матрица из песчано-глиняной смеси. Подробнее об этом способе читайте в соответствующей статье.

Технология литья в землю

Модель извлекают из формы, части ее собирают вместе, создают литниковую систему. Форму накалывают тонкими острыми иглами, чтобы обеспечить газоотведение. Производят отливку, ждут ее остывания,

Литье в металлические формы

Разъемную форму, называемую кокилем, изготавливают из металлических деталей. Части матрицы получают путем отливки или, если требуется обеспечить высокое качество поверхности и точность размеров, путем фрезерования. Формы смазывают антипригарными составами и производят заливку.

Литье в металлические формы

После остывания кокили разбирают, извлекают отливки, очищают. Металлическая матрица выдерживает до 300 рабочих циклов.

Литье по газифицируемым моделям

Модель выполняется не из дерева или воска, а из легкоплавкого и газифицируемого материала, преимущественно полистирола. Модель остается в форме и испаряется при заливке металла.

Литье по газифицируемым моделям

Преимущества способа:

• модель не требуется извлекать из матрицы;
• можно изготовлять модели сколь угодно сложных отливок, не нужны сложные и составные формы;
• существенно снижена трудоемкость моделирования и формования.

Литье по газифицируемым моделям приобретает большую популярность на современных металлургических производствах.

Виды бронзы и их применение

С развитием металлургии и открытием разных видов металлов, появилось большое количество бронз, но основным металлом в формуле является медь. В зависимости от того, какие компоненты входят в состав, изменяются и свойства материала.

Знание этих особенностей позволяет применять бронзовые сплавы в различных видах промышленности в зависимости от предъявляемых к материалу требований. Бронзу часто выпускают в виде прокатных труб, проволоки и листов. Используется металл в производстве подшипников, втулок, рессор и прочих деталей, подверженных воздействию высокого давления и износа. Высокие антикоррозийные свойства позволяют применять данный материал также в условиях агрессивной внешней среды и при работе с различной химией. Помимо этого, применение бронзы распространено в художественных ковке и литье, из нее делают различные скульптуры, памятники и украшения.

Оловянная

Сплав меди и олова называется оловянным. Эти бронзы применялись в бронзовом веке, дошли до наших дней и являются наиболее применяемыми в промышленности. Из этого вида сплава часто отливались различные колокола, в связи с чем данный материал иногда называется колокольной бронзой.

Оловянистый материал почти не поддается механической обработке, поэтому изделия из него создаются исключительно литьем; имеет высокую твердость и прочность, а также антикоррозийные свойства. Стандартный сплав меди и олова характеризуется количественным соотношением 80:20, но может дополняться некоторыми металлами для изменения свойств:

• Добавление цинка (менее 10%) позволяет повысить антикоррозийную стойкость. Используется для создания деталей, которым нужно часто контактировать с водой и другими окислителями.
• Свинец и фосфор повышают антифрикционные свойства. Кроме того, сплав с добавлением этих металлов проще подвергается обработке.

Иногда наличие олова в изделии недопустимо и его заменяют другими металлами, позволяющими достичь требуемых характеристик, например, свинец, кремний, цинк, бериллий или алюминий. Такая бронза называется безоловянной, или специальной.

Свинцовая

Основной легирующий компонент — свинец, содержание которого может достигать 30%. Материал имеет хорошие антифрикционные свойства и высокую теплопроводность, может выдерживать давление до 30 мПа, поэтому применяется для изготовления подшипников, подвергающихся высокому давлению.

Кремниецинковая

Данный сплав состоит из 97% меди, 1.1% олова, 0.05% кремния и цинка. Является довольно пластичным и текучим, что позволяет применять его как материал в изделиях сложной формы. Имеет хорошее сопротивление при сжатии, обладает антифрикционными свойствами и упругостью. Не искрит при обработке, хорошо сопротивляется низким температурам, зачастую содержит добавки никеля и марганца.

Бериллиевая

Бериллиевый сплав является самым твердым из всех существующих видов бронз. Обладает высокими антикоррозийными свойствами, не искрит при обработке, не магнитится. В процессе закалки приобретает хорошую деформируемость и упругость.

Алюминиевая

Состав бронзы в процентах выглядит как 95% меди и 5% алюминия. Сплав очень хорошо сопротивляется агрессивным средам, жаропрочный, но имеет низкие антикоррозийные свойства и дает сильную усадку.

Сплав меди с цинком называется красной бронзой — латунью, а с никелем — мельхиором. Эти соединения являются отдельными материалами, их малое количество может присутствовать в любом сплаве, но должно быть ниже суммы всех остальных компонентов.

История и суть технологии

С металлом человечество познакомилось очень давно, но самые ранние попытки получения отливок из него, скорее всего, берут начало в четвёртом тысячелетии до н. э. Такие предположения позволяют делать археологические находки на Ближнем Востоке. Согласно исследованиям, первые формы, заполненные жидким металлом, были простыми углублениями в открытом грунте.

Значительного прогресса в точности и качестве отливок мастерам древности удалось добиться не сразу. Приблизительно вторым-третьим тысячелетием до нашей эры датируются первые сохранившиеся артефакты, которые можно отнести к скульптурному жанру. В этот период литьё становится не только предметом ремесла, но и способом создания произведений искусства высокого уровня.

Суть технологии заключается в свойстве расплавленного металла (как и любой другой жидкости) заполнять сосуд, в который его вылили. После остывания готовая отливка становится точной геометрической копией пустот в ёмкости. Основные этапы упрощённо выглядят так:

1. Изготовление скульптором оригинальной модели из пластичных неметаллических материалов.
2. Приготовление материалов для формования, создание литейной формы по оригиналу.
3. Плавление металла, заливка его в форму, остывание.
4. Освобождение готового изделия от формы, очистка и механическая обработка.

Технология вакуумного литья металлов

Вакуумное (вакуумно-плёночное) литьё – это изобретённая в Японии в 1971 году технология горячего формования металлических заготовок, при которой расплав металла удерживается во внутренней полости литейной формы под действием сил, создаваемых давлением вакуума.

При вакуумном литье в форму используются песчаные формы, не содержащие влаги или связующих веществ.

Описание технологического процесса

В технологическом процессе вакуумного литья используется специальный шаблон. Он представляет собой либо двустороннюю модельную плиту, либо состоящую из двух частей литейную модель с крохотными отверстиями, обеспечивающими возможность вакуумной откачки.

Изнутри на литейный шаблон накладывается тонкая полимерная плёнка, после чего включается давление вакуума, заставляющее плёнку прильнуть к поверхности шаблона.

Кроме того, в данном техпроцессе используется специальная опока. В ней имеются отверстия, обеспечивающие воздействие давления вакуума. Опока помещается поверх литейного шаблона и наполняется песком.

В полученной песчаной форме вырезаются литниковая воронка и литник для заливки расплавленного металла.

Затем сверху на песчаную форму накладывается ещё одна тонкая полимерная плёнка. После этого включается давление вакуума, действующее сквозь опоку, и эта новая полимерная плёнка прилипает к верхней части песчаной формы.

На следующем этапе процесса вакуумного литья отключается вакуумирование специального литейного шаблона, и шаблон извлекается. При этом пока ещё остаётся включенным давление вакуумной откачки из опоки. Это заставляет верхнюю полимерную плёнку прильнуть к верхней части формы, а полимерную плёнку, прежде накрывавшую шаблон, – к её дну. Теперь нижняя плёнка удерживает оттиск отливки в песке под действием силы вакуумной откачки.

Нижняя часть литейной формы изготавливается таким же образом. Затем две половины формы собираются вместе для заливки расплава металла. Следует иметь в виду, что с этого момента времени используются 4 полимерные плёнки: по одной на каждой половине внутренней литейной полости формы и ещё по одной — на каждой наружной поверхности верхней и нижней половин формы.

Во время заливки в форму расплав легко выжигает полимерную плёнку.

– Технология вакуумного литья в песчаную форму не требует использования специальных формовочных смесей или связующих веществ.

– Восстановление песка и его первоначальных свойств, являющееся общей проблемой в металлургическом производстве, осуществляется очень легко, благодаря отсутствию в песке связующих и других активных веществ.

– Литые изделия отличаются точностью размеров и высоким качеством поверхности.

– При изготовлении деталей методом вакуумного литья песчаная форма не содержит воды, что исключает образование на металлических отливках дефектов, связанных с использованием влаги.

– Данная технология позволяет значительно сократить величину прибылей, образующихся на отливках, что делает процесс литья более экономичным с точки зрения расхода материала и обеспечивает низкую себестоимость производства.

– Процесс вакуумного литья является относительно медленным.

– Вакуумное литьё в форму плохо поддаётся автоматизации.

Область применения технологии

Технология вакуумного литья может использоваться в штучном и мелкосерийном производстве различных промышленных изделий как из чёрных (например, чугуна), так и из цветных металлов и сплавов.

Основные характеристики бронзовых сплавов

Цвет бронзового сплава зависит от количественного состава легирующих элементов. Они оказывают влияние на физические свойства: пластичность, износостойкость, температуру плавления бронзы. В качестве легирующих компонентов выступают металлы (олово, алюминий, бериллий, свинец, марганец) и неметаллы (фосфор, кремний). Расплавить в домашних условиях можно любой бронзовый сплав. Зная маркировку лома, несложно определить точную температуру плавления бронзы. Но обычно состав бронзовых кусочков, подготовленных к плавлению, разнится. Тогда оценивают внешний вид металла.

Бронзовые сплавы классифицируют по двум категориям:

1. оловянные более пластичные;
2. безоловянные хуже поддаются обработке:

• бериллиевые характеризуются высокой прочностью, максимальной выносливостью на разрыв, кручение;
• у алюминиевых невысокая температура плавления, они устойчивы к коррозии, обладают хорошими антифрикционными свойствами;
• свинцовые пластичные, хорошо поддаются механической обработке;
• с добавками цинка и кремния отличаются текучестью, при плавлении равномерно заполняют форму для литья;
• сплав с железом неплохо сваривается, но контакт ее с агрессивными средами нежелателен;
• марганец улучшает прочностные характеристики с сохранением пластичности, свойственной меди;
• оловянно-свинцовые бронзы отличаются ковкостью, их подвергают горячей деформации, делают из сплава горячекатаный прокат.

Для литья в промышленных условиях используют оловянную бронзу с низкой температурой плавления, до +1000°С.

В отличие от латуни, бронза более вязкая в точке плавления. При заполнении форм сложной конфигурации в производственных цехах применяют центрифуги. Сплаву, разогретому выше температуры плавления на 5°, придают дополнительное ускорение, чтобы он растекался равномерно. При кустарном изготовлении отливок вязкость бронзового сплава в точке плавления желательно учитывать, чтобы не было брака на поверхности. Достоинством цветного металла литейщики считают низкую усадку при охлаждении. Удается получать литье, не требующее длительной доводки до заданных геометрических размеров. Из бронзовых сплавов делают качественные фасонные отливки.

По газифицируемым моделям

Получение формы происходит за счет неизвлекаемой модели, и заливка металла производится в неразъемную форму. При этом модель получают из пенопласта вспениванием при высокой температуре. При литье металла в форму, пенопластовая модель полностью выгорает, освобождая внутренний объем.

Если модели для мелких деталей можно получить вспениванием состава, то крупные вырезают из склеенных плит. Резка производится вручную. Для этого используется нихромовая проволока. Поданное напряжение разогревает проволоку, что облегчает резку.

Формовка при ЛГМ производится двумя методами. В первом случае для отливок несложных форм используются вибрационные столы, на которых происходит уплотнение формовочной смеси с использованием опок. Затем на опоку укладывается крышка и монтируется литниковый приемник.

Во втором случае, когда изделие имеет сложную геометрию, формовку проводят под вакуумом. Чтобы закрытая форма не разрушилась, она подвергается действию пониженного давления вплоть до окончания заливки. Значение вакуумического давления невелико – порядка 4-5 ГПа.

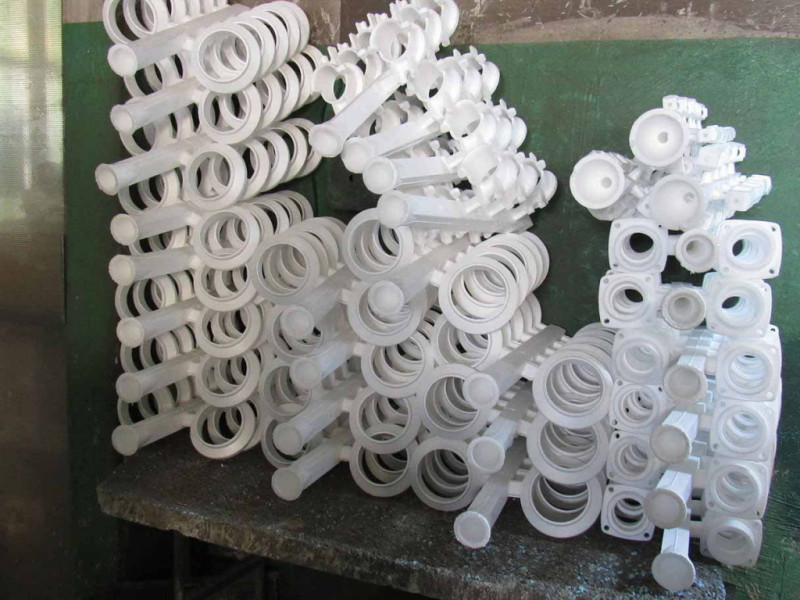

Заготовки для литья по газифицируемым моделям

Температура разливаемого металла значительно выше, чем начало газификации пенопласта (560 °С). Газы, выделяемые пенопластом, из формы легко удаляются вакуумной системой. При этом отсутствует задымленность рабочей зоны.

В качестве основного достоинства этого метода отмечают высокое качество отливок, которое можно получить литьем в обыкновенный или облицованный кокиль. Возможным это стало из-за того, что форма цельная.

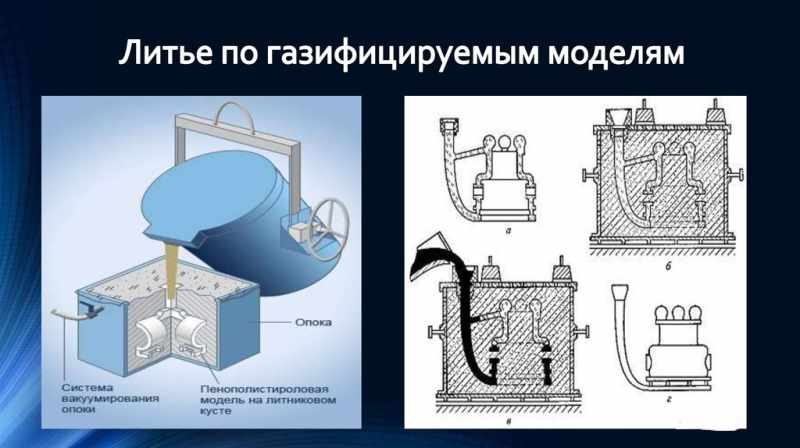

Литье по газифицируемым моделям

На современном этапе литье по выжигаемым моделям применяется для отливки:

• крупных и средних изделий на мелкосерийном производстве;
• заготовок со сложной конфигураций и весом до 50 кг, к которым предъявляются требования повышенной точности размеров, на среднесерийном и крупносерийном производстве.

Маркировка

Чтобы покупатели и производители разбирались в бронзовых сплавах, была создана специальная маркировка бронзы. Она представляет собой набор цифр и букв, которые обозначают наименование компонентов и их процентное содержание в составе:

1. В начале маркировки указывают буквы «Бр», которые обозначают название материала.
2. После основного обозначения ставится буква, указывающая на легирующие добавки.
3. Закрывает маркировку цифра обозначающая процентное содержание легирующего компонента.

Пример марки бронзы — БрО5. В сплаве содержится 5% олова. Маркировка всех составов с медным основанием указывается в таблицах, которые можно найти в интернете.

Расшифровка маркировки бронзовых сплавов

В маркировочном коде каждой марки бронзы с помощью букв и цифр зашифрована информация, которая характеризует тип сплава, обозначения легирующих компонентов и примесей по нисходящей. Буквы указывают на вид легирующего компонента, а цифры — на его усредненное содержание в процентах.

Например, марка БрОЦС4-4-2,5 — это бронза (Бр), легированная оловом (О), цинком (Ц) и свинцом (С). Олова и цинка в сплаве по 4%, свинца 2,5%. Соответственно процентное содержание меди в данном сплаве будет составлять 100 — (4 + 4 + 2,5)= 89,5%.

У деформируемых бронз сначала идет подряд буквенное обозначение, а потом проставляются цифры, к примеру, как у сплава БрОФ2-0,25. У литейных марок после обозначения каждого легирующего элемента проставляется его объем в процентах. Примером может служить литейный сплав БрА10Ж3Мц2, где:

• Бр — это бронза;
• А10 — 10% алюминия;
• Ж3 — 3% железа;
• Мц2 — 2% марганца.

Особенности процесса литья

Процесс плавления бронзы происходит в следующей последовательности:

• Бронзовый лом измельчается и укладывается в тигель.
• Тигель помещается в муфельную печь, которую рекомендуется нагреть заранее.
• Расплавленный металл необходимо перегреть, для чего его выдерживают в печи на 5 минут дольше, чем надо. Это делает расплав более текучим.
• Используя крючок и щипцы, тигель извлекают из печи, незамедлительно разливают в приготовленную форму.

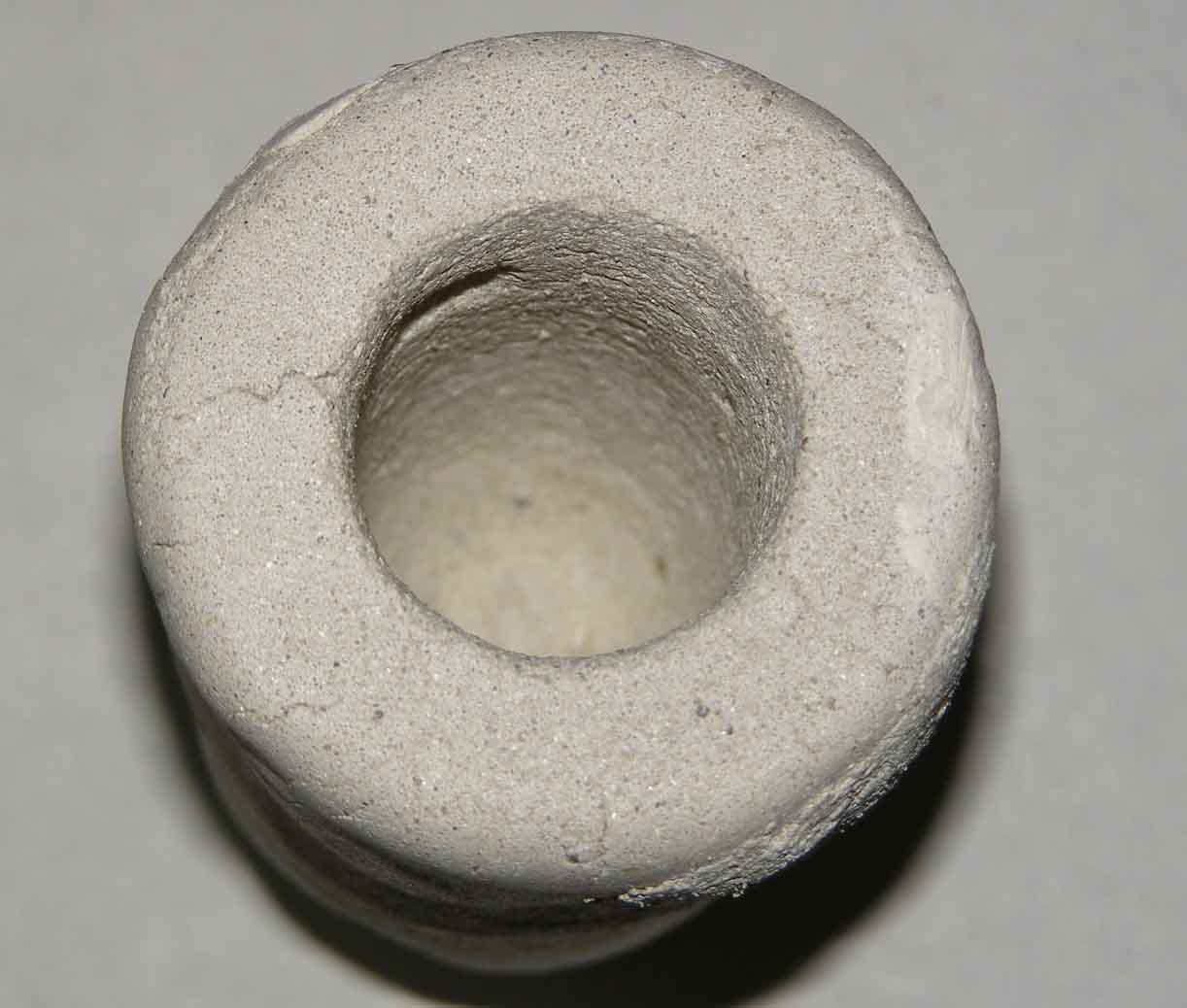

Форму следует подготовить, хорошенько прокалив ее в печи. Если этого не сделать, металл при начале отливки сразу же остынет и станет твердым, не заполнив всю форму целиком.

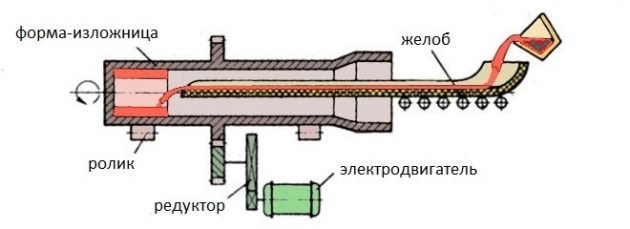

Центробежное литье

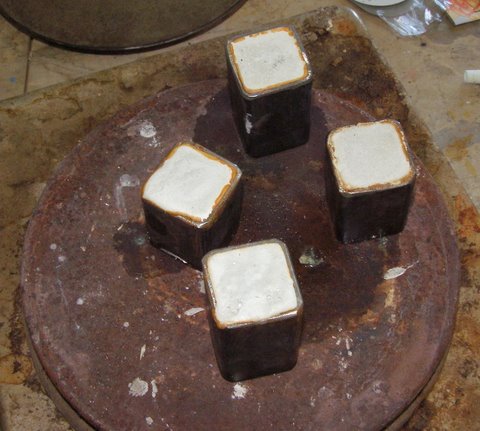

Подготовка формы производится в следующем порядке:

• Печь нагревается до 600°.
• Форма помещается в печь и прогревается до имеющейся температуры.
• Нагрев печи увеличивают до 900° и выдерживают форму в таких условиях около 3–4 часов.

Следует учитывать, что температура плавления бронзы данной марки должна быть ниже, чем величина нагрева печи. Расплав надо разогреть до более высокой температуры для получения максимальной текучести (бронза отличается высокой вязкостью в жидком состоянии), а также для получения некоторого запаса температуры для качественного изготовления отливки.

Температура обработки и технические свойства оловянных бронз

Классификация бронзы

По химическому составу различают:

По технологическому признаку бронзы делятся на:

Деформируемые – хорошо поддающиеся механической обработке: штамповке, рифлению, ковке. Содержание олова в них не более 6%, что обеспечивает необходимую пластичность. Из деформируемых оловянных бронз изготавливают листы, бронзовую проволоку, бронзовый пруток, бронзовую ленту.

Литейные – предназначенные для фасонных отливок. Из литейных оловянных бронз делают различные детали для машин, работающих в соленой морской воде, вкладыши подшипников, шестерёнки.

Основные легирующие компоненты

Основной компонент, который определяет большую часть технических характеристик бронз – медь. Для придания сплаву необходимых параметров применяют специальные добавки – легирующие компоненты. Одним из распространенных легирующих компонентов, содержащихся в бронзе, является олово. Именно из оловянных бронз производили отливку колоколов и называли «колокольной» бронзой.

Также в качестве легирующего элемента могут быть использованы:

• Be – бериллий. Повышает прочность бронзы.
• Si – кремний и Zn, цинк для повышения устойчивости поверхности к истиранию. Эти же элементы увеличивают текучесть бронз, что положительно сказывается на качестве литья.
• Pb – свинец. Повышает антикоррозионные свойства металла.
• Al – алюминий. Повышает устойчивость к коррозии, устойчивость к окислению при высоких температурах и уменьшает реакцию металла с соединениями серы и продуктами выхлопа двигателей.

Процентное соотношение компонентов бронз

Процентное соотношение элементов, также как и химический состав, закладывается в аббревиатуру марки сплава. В ней не указывается процентное содержание основного элемента – меди, но указывается содержание всех легирующих элементов в процентном соотношении.

К примеру, в марке БрО3Ц12С5 содержание компонентов такое:

• олово – 3%;
• цинк – 12%;
• свинец – 5%;
• остальные 80% приходятся на медь.

Количество процентов меди в сплаве оказывает влияние на его цвет. Чем больше меди, тем более яркий золотистый цвет имеет бронза. При содержании меди 50% цвет сплава станет белым, близким к цвету серебра. В соответствии с поставленными задачами можно получить различный цвет металла путем варьирования процентного соотношения легирующих элементов и меди.

По химическому составу

Исходя непосредственно из химического состава бронзы, выделяют следующие ее разновидности.

Оловянная. В составе материала данного подвида присутствует 3,5-7% олова. Сплав может похвастаться высокой прочностью, надежностью и упругостью после предварительно проведенной обработки давлением. Материал обладает отличными литейными качествами. Усадка может достигать 1% (как в случае с литейным чугуном).

• Безоловянная. В данную категорию входят такие разновидности сплавов, в химическом составе которых нет дорогого олова. Вместо него включают более доступные и недорогие материалы.
• Алюминиевая. Максимально пластичный материал. Его литейные свойства оказываются более низкими, нежели у дорогой оловянистой бронзы, однако в составе отсутствуют микропоры. В составе предусмотрен никель, фосфор и железо – компоненты, улучшающие свойства алюминиевого сплава.
• Кремниевая. Высокопрочный подвид материала, устойчив к появлению коррозии, является электропроводным. Материал не боится низких или высоких температур, щелочной среды. Чтобы металл имел более высокие прочностные характеристики, химический состав дополнительно легируют марганцем и обрабатывают путем холодной деформации.
• Берилловый сплав разрешено подвергать термической обработке с применением закалки и искусственного старения. Основным недостатком данного вида можно считать высокую стоимость бериллия.

По обработке

Бронзовые сплавы разделяются, исходя из типов обработки.

• Деформируемая. В производстве деталей из бронзы используется такие популярные технологии, как ковка, протяжка, резка, фрезеровка.
• Литейная. Отдельный вид бронзового сплава. Детали, которые состоят из этого металла, изготавливают путем металлургии.

По структуре

Разные виды бронзовых сплавов разделяются и по своей структуре. Выделяют следующие варианты.

• Однофазные. Имеющиеся в таком металле компоненты в твердом растворе формируют только одну определенную фазу.
• Двухфазные. Продукцию получают при помощи литья, потому что деформируется она исключительно под воздействием высоких температурных показателей. Из двухфазного сплава возможно получить отливки максимально сложных и замысловатых конфигураций.

Как сделать литейную форму

Изготовление формы выполняется при помощи формовочной смеси и опоки. Смесь состоит из песка (75%), глины (20%) и каменноугольной пыли (5%). Компоненты тщательно перемешиваются до состояния однородной массы.

Опока представляет собой два неглубоких ящика, установленных друг на друга. Один, нижний, имеет дно и наполняется формовочной смесью по самый верх. Второй ящик дна не имеет, а оборудуется двумя поперечинами.

Процесс изготовления формы:

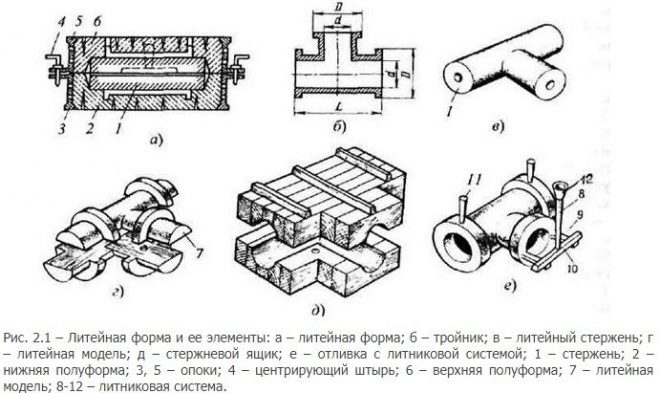

Литейная форма и ее элементы

• модель, предварительно покрытая тонким слоем талька или графитового порошка, вдавливается до половины в формовочную смесь нижнего ящика;
• затем устанавливается верхний ящик и наполняется смесью, утрамбованной так, чтобы модель была полностью и плотно облеплена ей;
• для заливки делается одно или несколько отверстий — литников;
• форма разрезается по линии стыка ящиков и разделяется пополам;
• модель извлекается, а ящики соединяются снова, пустоты от модели соединяются и образуют полость, имеющую необходимую форму.

В завершении процесса форму надо немного подсушить и можно использовать по назначению.

По газифицируемым моделям

Представляет собой технологию получения отливок высокого качества с применением исходной модели (заготовки), полученной из материала, который при заливке расплавленного металла в форму насыщается выделяющимися газами.

В результате действия высоких температур, которое проявляется в процессе заливки расплава в форму, модель сначала разрушается, а затем расплавляется. Продукты разрушения в капелеподобном состоянии выдуваются непрерывным газовым потоком. При этом в зоне обработки, в зависимости от конструктивной схемы установки, создается либо отрицательное давление, либо вакуум. Под влиянием разницы давлений внутри и вне контейнера освободившееся место занимается металлическим расплавом, который детально воссоздаёт конфигурацию и размеры отливки.

Термическая обработка

Температура 600- 650 °C – критическая для цинка. Металл окисляется при таком нагреве. Это реальный способ как визуально отличить бронзу от латуни в пламени горелки:

1. Бронза. Сплав просто нагреется. Его цвет и механические свойства останутся неизменны. Попытка согнуть бронзовый образец может привести к его разрушению.
2. Латунь. Окисление цинка вызывает налет пепельного цвета на поверхности соединения. Дополнительно, после термообработки в 600 °C, латунь обретает пластичность, и образец из сплава не ломается при сгибании.

Остается найти только мощную горелку. Тут уже газовой плиты или пламени зажигалки будет недостаточно.

Видео – Плавка бронзы и латуни:

Отличия по характеру излома и оценке готового изделия

Многие вообще скажут, зачем разбираться латунь это или медь, если два сплава выглядят практически одинаково? Но дело в том, что это важно для многих, в частности для людей, которые будут заниматься изготовлением каких-то скульптур или переплавкой. Соответственно очень часто отличие требуется в том случае, если вы собираетесь сдавать металл на металлолом. Дело в том, что латунь стоит дешевле бронзы, соответственно в пункте сбора металлов могут попросту обмануть, предложить меньшую сумму

Если вес небольшой, то потери будут незначительными , но если у вас довольно большое количество товара, то вы потеряете приличную сумму денег. Стоит отметить, что нет необходимости проводить испытания, достаточно только посмотреть на готовые изделия. В судоходстве практически никогда не используется латунь

Дело в том, что латунь стоит дешевле бронзы, соответственно в пункте сбора металлов могут попросту обмануть, предложить меньшую сумму. Если вес небольшой, то потери будут незначительными , но если у вас довольно большое количество товара, то вы потеряете приличную сумму денег. Стоит отметить, что нет необходимости проводить испытания, достаточно только посмотреть на готовые изделия. В судоходстве практически никогда не используется латунь.

Этот материал при воздействии морской соленой воды разрушается, соответственно компасы, какие-то детали в кораблестроении используются исключительно бронзовые. Поэтому, если вас пытаются обмануть, настаивайте на проверке товара, или обращайтесь в сертифицированный центр. В них обычно имеются пункты приема, а также небольшие компактные лаборатории. В них могут провести быстрый, простой анализ, и проанализировать товар на лабораторном оборудовании.

Довольно просто различать металлы при просмотре места излома. Латунь ломается довольно мелкими зернами, бронза отламывается крупными кусками, имеет крупную зернистость. При этом цвет излома бронзы с красноватым оттенком, если это латунь, то с белесым или желтоватым.

К сожалению, в домашних условиях эти методы невозможно использовать, из-за отсутствия лабораторного оборудования. Для домашних пользователей доступны испытания с магнитом и стружкой. Они также являются весьма информативными.

1 Красота и роскошь изделий из бронзы

Считается, что первая технология литья из бронзы простейших украшений и разнообразных предметов появилась около 12 тысяч лет тому назад. Уже в те далекие годы наши предки умели создавать бронзовые изделия, многие из которых были по-настоящему великолепными. С каждым веком методики литья из бронзы улучшались.

На сегодняшний день технологии такого процесса разработаны до совершенства. Причем роскошные изделия из бронзы в наши дни можно получить и на заводах, и в домашних условиях.

Бронзовые литые конструкции современности вызывают у человека с художественным вкусом ассоциации с аристократическими интерьерами средних веков, барочным шиком, искусством античных времен. Бронза, а также еще один сплав меди – латунь, являются идеальными материалами для создания интерьерных и монументальных шедевров, которые могут украсить любой дом.

Отметим, что максимальную популярность бронзовое и латунное литье обрело в эпоху классицизма и европейского барокко. Именно мастера тех столетий научились создавать изысканные и роскошные композиции, используя латунь и бронзу. Мы и сейчас можем любоваться ими, осматривая вживую или на видео Санкт-Петербургский Екатерининский дворец, залы и сады французского Версаля, другие шедевры прошедших веков.

Сейчас латунь и бронза активно используются для изготовления:

• элементов интерьера;
• ворот и заборов;
• скульптур и сувениров;
• барельефов и бра;
• решеток и лестничных ограждений.
