Травление металла

Дальнейшие процессы, происходящие при травлении щелочью

Во время данного процесса постепенно количество едкого натра становится меньше. И таким образом уменьшается и скорость самого протекания процесса, но повышается вязкость.

При условии, что в емкость совсем не добавлялось едкого натра, реакция может очень сильно замедлиться. Но в итоге коричневатый или чистый раствор для травления алюминия становится белым.

И с этого момента скорость процесса повышается.

В результате реакции в осадок выпадает гидрат окиси алюминия, который выглядит как суспензия. А также выделяется едкий натр, который также необходим, чтобы процесс травления продолжался.

Химическое травление металла

Травление осуществляют двумя способами — химическим и электрохимическим.

Химическое травление. При химическом травлении с поверхности изделий, изготовленных из черных металлов, действием травильных растворов удаляют окалину и ржавчину. Травление осуществляют в растворах серной или соляной кислот, иногда с добавками азотной, плавиковой и других кислот. Для понимания сущности химического травления рассмотрим воздействие водорода на поверхность с окисью железа, т. е. окалиной.

В серной, соляной, азотной и других кислотах атомы водорода являются составляющей частью. Например, молекула серной кислоты состоит из двух атомов водорода, одного атома серы и четырех атомов кислорода. Атомы водорода обладают свойством выделяться из кислоты, как только в нее будет помещен черный металл. Образующаяся на поверхности изделий из черных металлов окалина имеет поры и, кроме того, она покрывает поверхность металла неравномерно, поэтому серная кислота через поры достигает верхних слоев основного металла и действует на основной металл растворяющим образом, и от действия кислоты на основной металл происходит энергичное выделение водорода. Образовавшийся под коркой окалины водород вследствие все увеличивающегося давления разрыхляет на поверхности изделия окалину и сбивает ее с поверхности, что способствует очистке поверхности металла, т. е. осуществлению травления.

При травлении поверхности изделия с плотной пленкой окалины, препятствующей проникновению кислоты внутрь металла, пользуются обычно растворами соляной кислоты, так как растворы серной кислоты на такую окалину действуют значительно медленнее. Содержание серной и соляной кислот в травильных растворах не превышает 20%, применение более концентрированных растворов может привести к значительному растворению (перетравлению) основной части металла. При перетравлении металл имеет черную и глубоко изъеденную поверхность.

Водород, проникая в верхние слои металла, способствует образованию травильной хрупкости, из-за этого ухудшается качество металла.

В целях устранения травильной хрупкости и уменьшения возможности перетравливания металла в процессе травления в растворы добавляют либо так называемые травильные присадки (КС, ЧМ, УНИКОЛ), полученные путем специальной обработки отходов мясных комбинатов и других пищевых предприятий, либо органические вещества, называемые ингибиторами (замедлителями). В процессе травления пленка присадки или ингибитор закрывает доступ водороду в межкристаллические промежутки металла и прекращает химическое действие кислоты на металл.

Химическое травление поверхности изделий, изготовленных из углеродистых сталей, осуществляют в растворах серной или соляной кислот. Для травления поверхности изделий из низкоуглеродистых сталей применяют травильные растворы следующих двух составов: первый— серная кислота до 20%, присадка КС 0,1—0,2%, вода — остальное; температура нагрева первого раствора наименьшая 16—20° С, наибольшая 50—60° С; второй— соляная кислота до 20%, присадка КС 0,1—0,2%, вода — остальное; температура нагрева этого раствора 30—40° С.

Для травления поверхности изделий из углеродистых сталей часто применяют раствор следующего состава: серная кислота 200 г, хлористый натрий 50 г, присадка КС жидкая 10 г, вода 1 л. Температура нагрева этого раствора 50—60° С.

Для этой цели применяют также травильный раствор, состоящий из соляной кислоты 150 г, присадки КС жидкой 10 г, воды 1 л. Температура нагрева раствора 30— 40° С.

Для травления поверхности изделий, изготовляемых из нержавеющих и жаропрочных сталей, применяют травильный раствор следующего состава в весовых частях: серная кислота 14, соляная кислота 13, азотная кислота 1, вода 75. Температура нагрева раствора 50—70°С.

Травление поверхности изделий, изготовляемых из углеродистых сталей, выполняют в такой последовательности: заправка ванны, загрузка ванны, травление изделия, промывка изделия, контроль качества травления.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Использование резиновых перчаток

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

• Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
• Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
• Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
• Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
• При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
• При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
• Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Промыть водой пораженный участок

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Один из способов получения на металлических изделиях выпуклого или вдавленного рисунка, появившийся сравнительно недавно, получил название травление. Принцип действия этого метода основан на использовании электрохимических процессов в жидком электролите. При наличии художественных способностей, даже в домашних условиях можно получить узор высокого качества при минимуме требуемых материалов и оборудования.

При самостоятельном выполнении травления в домашних условиях потребуются следующие расходные вещества и приспособления:

• изделие, предназначенное для украшения – различные столовые приборы, охотничьи или походные ножи или простые мыльницы, на которых можно выполнить простейшие узоры;
• емкость достаточного объема и удобной формы из неметаллических материалов, подходящая для помещения в нее всего обрабатываемого изделия или украшаемой его части. Наиболее удобно использовать с этой целью стеклянные емкости, позволяющие визуально контролировать процесс обработки.
• достаточное количество обыкновенной поваренной соли;
• лак для ногтей любого цвета;
• средство для снятия лака, предназначенное для очистки обработанного изделия;
• источник постоянного электрического тока небольшого напряжения. В этом качестве может быть использовано зарядное устройство для зарядки автомобильных или телефонных аккумуляторов.

Травление стали

В основном такую обработку используют для удаления окалины и различных окислов. Данная процедура требует тщательного соблюдения технологии, так как перетравливание основного металла нежелательно. В процессе применяют как химический способ, так и электролитные ванны. Для приготовления растворов используется соляная, серная кислоты. Все детали требуют тщательного обезжиривания поверхности. Даже небольшой отпечаток пальца способен испортить заготовку. В качестве защитного покрытия применяют лак на основе канифоли, скипидара, гудрона

Однако стоит помнить, что составляющие – огнеопасные вещества, поэтому приготовление лака требует большой концентрации внимания и осторожности. После того как завершилась обработка металла, происходит непосредственно сам процесс травления. По его окончании деталь необходимо очистить от лака

По его окончании деталь необходимо очистить от лака.

Лазерная очистка металла от коррозии

Кроме вышеописанных способов, существует еще один метод борьбы с коррозией металла. Он подразумевает использование лазерного оборудования. Это современная технология, которая характеризуется высокой скоростью проведения, качеством и эффективностью. Недостаток у нее только один — высокая стоимость, поэтому далеко не каждый может позволить себе ее применение. В силу высокой стоимости метода, он применяется для зачистки драгоценных металлов от коррозии и налета.

К преимуществам этого способа относятся следующие факторы:

• отсутствие выделения вредных веществ;
• автоматическое отключение лазерного луча;
• возможность работы с комбинированными материалами;
• высокая скорость и качество;
• отсутствие необходимости замены расходников.

Процедура очистки подразумевает воздействие лазерного излучения на участки, нуждающиеся в очистке от коррозии. Луч лазера воздействует исключительно на поверхности с загрязнениями. С чистых участков луч отражается, а поврежденные участки нагреваются, и тем самым осуществляется удаление с них налета.

При лазерном воздействии от нагревания происходит преобразование структуры, что вызывает в итоге отшелушивание налета. При увеличении мощности оборудования происходит процесс испарения налета. Оборудование способно нагревать заготовки до температуры в 16,5 тысяч градусов Цельсия. Процесс очистки выполняется в автоматическом режиме. Первоначально происходит сканирование рабочей поверхности, а затем фокусированный луч обрабатывает деталь.

Это интересно! Применение такого оборудования для домашнего использования является нерациональным за счет высокой стоимости.

ТРАВЛЕНИЕ ПЕЧАТНЫХ ПЛАТ

Недавно открыл для себя в Интернете новый метод травления печатных плат, отличающийся от классических методов травления, к тому же этот метод не имеет свойственных традиционным хлорному железу и персульфату аммония недостатков. Хлорное железо с его неотмывающимися пятнами на одежде и в результате с испорченными вещами, возможно не устраивало давно и многих. Также и персульфат аммония, не у каждого есть дома отдельный стол для травления – пайки, скорее всего большинство травят, как и я, в ванной комнате. Иногда, в результате неосторожных действий с персульфатом аммония и попадания капель на одежду, образуются со временем небольшие дырочки, вещи становятся испорченными.

Кто-то может сказать, меня устраивает персульфат из-за своей скорости травления, так вот, новый метод травления позволяет протравливать платы, думаю с не меньшей скоростью. Вчера протравил плату за полчаса, рисунок был начерчен на скорую руку маркером, самые узкие дорожки были в 1 мм шириной, подтравов замечено не было. Фото платы ниже, правда после того как залудил и спаял все детали на плату, просто чтобы показать, что даже узкие дорожки получаются без подтравов, этого думаю достаточно. Но сразу хочу заметить, что рисунок переведенный на печатную плату методомЛУТ (лазерно-утюжной технологией) сохраняется лучше, у людей по отзывам при протравке этим методом даже узкие дорожки шириной в 1 мм получаются стабильно хорошо. Теперь перейдем к делу. На плату размерами 35*25, которую травил, истратил следующие ингридиенты: бутылочку аптечной перекиси водорода 50 мл, стоимостью 3 рубля и 1 пакетик 10 грамм пищевой лимонной кислоты, стоимостью 3,5 рубля, соль чайная ложка (используется как катализатор) разумеется бесплатно, подойдет любая какая есть у вас на кухне, даже йодированная. Точные пропорции здесь не обязательны, делаем примерно такой раствор: выливаем перекиси водорода, столько чтобы плату скрыло на 5 мм, добавляем 10 грамм (в моем случае пакетик) лимонной кислоты и ложим чайную ложку соли.

Воды добавлять не надо, жидкость используется та, которая есть в перекиси. Если планируется травить плату больших размеров, то увеличиваем количество ингридиентов в тех пропорциях, относительно перикиси водорода, как было указано выше, также чтобы плату скрыло на 5 мм. К концу травления раствор окрасится в голубоватый цвет. Во время травления плату шевелим в емкости, потому что на плате будут скапливаться пузырьки газа, мешающие травлению.

Ближе к концу травления извлекаем пинцетом плату из раствора и осматриваем. Если рисуем рисунок маркером, то рекомендую рисовать в несколько слоёв, чтобы избежать небольших подтравов на узких дорожках, но такой же эффект даст нам и хлорное железо и персульфат аммония. Оставшийся от травления раствор можно вылить в канализацию, пропустив после большое количество воды. Хранить раствор для повторного использования, думаю никто не будет, всегда проще сделать новый раствор при необходимости, чем ждать дольше при протравке со старым раствором.

Экономия времени и денег в сравнении со старыми методами, думаю очевидна всем. Также можно пользоваться концентрированной перекисью продающейся в магазинах для парикмахеров или таблетками гидроперита, но здесь соотношение ингридиентов придется каждому подбирать самому, так как с ними не экспериментировал. Выкладываю, как обещал фото платы, протравленной этим методом, делал плату правда на скорую руку.

Ещё немного про такую полезную вещь, как вертикальные ванны. Если требуется равномерное и качественное двусторонее травление — удобны именно вертикальные ванны с перемешиванием раствора. Перемешивание делается введением в ванну трубочку от аквариумного аэратора. Также у вертикальной ванны минимальна площадь испарения. Кроме того, не будет налипающей грязи, если раствор старый и замусорен. Желаю удачных травлений без подтравов. С вами был AKV.

Форум по изготовлению ПП

Описание процесса

Смысл реакции протравки алюминия в том, чтобы снять тонкий слой металла с поверхности. В промышленности таким образом избавляются от трещин, сколов, царапин и оксидной пленки на поверхности. Процедура помогает подготовить металл к дальнейшей обработке.

Если речь идет о химическом травлении, то алюминий растворяется кислотой или восстанавливается в щелочь. Время выдержки металла зависит от раствора и всегда строго нормировано. Если не соблюсти время реакции, то раствор снимет слишком большое количество металла. В рамках промышленной отрасли потери в несколько грамм на реакцию способны перерасти в общие потери в размерах десятков и сотен тонн.

Если речь идет о художественной травке, то для неё чаще используется электролитический способ, который подразумевает восстановление алюминия в растворе электролита. Для того, чтобы создать на поверхности металл надпись, его сначала покрывают защитным составом или пленкой. Обязательным условием является плотное прилегание пленки к поверхности металла Следующим шагом на пленке или составе выполняют отверстие в форме будущей гравировки. В результате электрохимической реакции раствор собирает металл исключительно с будущей надписи. Время реакции для художественной травки алюминия так же ограниченно, слишком глубокая гравировка может порезать пальцы.

Как в условиях домашнего творчества, так и в промышленности обязательно использование защитных средств. Если речь идет о химическом процессе, то обязательны следующие средства индивидуальной защиты:

• Толстые резиновые перчатки.
• Респиратор с защитной планкой для глаз.
• Фартук.

Так же стоит помнить, что ванночки под кислоту изготавливают из дерева или бетона, служба одной ванночки не превышает 2 лет вне зависимости от активности использования. Раствор для травления алюминия

Травку химическим путем может осуществляться в следующих растворах:

Хлорное железо. Травление алюминия в хлорном железе подразумевает активный процесс выделения металла в кислоту и его осаждение в месте травления. Это значит, что место гравировки придется постоянно чистить, чтобы освободить его для дальнейшей реакции. Поэтому в промышленных условиях хлоридное железо для травления используется очень редко. Но для домашних условий раствор вполне подходит. Травление стоит производить из условий 0,1 мм в минуту. Достаточно эстетично смотрятся гравюры глубиной 0,5 мм, залитые краской. Каустическая сода. Травление алюминия каустической содой подразумевает использование бытовой химии. Наиболее подходящим является сухая вариация средства против канализационных засоров «Крот». Стандартный пакет средства заливается граненные стаканом теплой воды и производится травление. Для красивой гравюры или отчистки поверхности металла хватит 3-4 минут реакции

Обратите внимание, что реакция происходит с выделением вредного газа, поэтому должно проводиться в хорошо проветриваемом помещении. Оптимальная температура раствора 70-80 градусов

Ортофосфорная кислота

Травление алюминия ортофосфорной кислотой подразумевает использование 10-20 % ортофосфорной кислоты. Для реакциии раствор подогревают до 40-50 градусов. В зависимости от изначального состояния металла на реакцию требуется от 40 секунд до 2- 3 минут. Использование щелочей, ортофосфорной и соляной кислоты недопустимо в электротехнике. Если в будущем планируется использовать алюминиевую деталь для использования в электродеталях или самодельных радиосборках лучше использовать другую смесь для травления. Азотной. Травление азотной кислотой непригодно для использования в художественной гравировке. Используется азотная кислота, как правило, после щелочи или для подготовки поверхности перед покраской. В результате травления металла в щелочи на поверхности образуется темный слой металлического шлама, который образуется в результате восстановления металла в объем щелочного раствора. Для того, чтобы придать изделию эстетичный вид используется 15-20% раствор азотной кислоты. Оптимально травление при комнатной температуре раствора. На всю реакцию достаточно 2-5 минут.

Как говорилось ранее, на поверхности алюминия образуется оксидная пленка. Большая часть химических растворов используется для так называемого осветления поверхности металла. Иначе говоря, чтобы убрать шлам от прошлых манипуляций или подготовить металл к будущей обработке.

Для домашнего травления можно использовать кислоты. Но для художественной гравировки лучше использовать электролитический способ. Так же, при использовании кислот стоит учитывать требования к проветриванию помещения.

Сплавы с магнием и кремнием

Такие материалы чаще всего применяются в машиностроении и в строительстве. Mg2Si делают сплавы этой разновидности очень прочными. Иногда составляющим подобных элементов является и медь. Ее также вводят в сплав для упрочения. Однако добавляют медь в такие материалы в очень небольших количествах. Иначе антикоррозийные свойства алюминиевого сплава могут сильно понизиться. Межкристаллическое ржавление в них начинается уже при добавлении свыше 0.5% меди.

Также склонность к коррозии у таких материалов может возрастать при неоправданном увеличении количества входящего в их состав кремния. Это вещество добавляют в алюминиевые сплавы обычно в таких пропорциях, чтобы после образования Mg2Si не оставалось ничего лишнего. Кремний в чистом виде содержат лишь некоторые материалы этой разновидности.

Коррозия металлов в серной кислоте

При концентрации серной кислоты около 50 – 55% поверхность железа переходит в пассивное состояние. Далее с повышением температуры и концентрации серной кислоты поверхность железа становится активной (наблюдается коррозия железа в серной кислоте).

В растворах серной кислоты, как и в других кислотах, на скорость коррозии железа большое влияние оказывает природа анионов. Это связано с торможением катодного и анодного процессов и их адсорбцией на поверхности металла.

Я.М. Колотыркин развил представления, что на анодное растворение железа оказывают влияние анионы. Это связано с образование комплекса:

Fe + H2O Fe(OH-)адс. + H+;

Fe(OH-)адс Fe(OH)адс + e-;

Fe(OH)адс + HSO4- →FeSO4 + H2O + e-;

Fe(OH)адс + SO42- → FeSO4 + OH- + e-;

FeSO4 = Fe2+ + SO42-.

Из вышеперечисленных уравнений понятно, что скорость анодного процесса возрастает с увеличением концентрации ионов HSO4- и SO42-. С поверхности железа сульфат ионы вытесняются хлорид ионами, но до определенной концентрации ионов хлора, скорость протекания анодного процесса замедляется.

В 95 – 98% серной кислоте при нормальной температуре хорошей устойчивостью обладают хромистые стали (с содержанием хрома около 17%) с небольшой добавкой молибдена или без него. В таких условиях (при большой концентрации серной кислоты) стоек также алюминий и углеродистые стали. Чистый алюминий (99,5%) более устойчив в серной кислоте, чем его сплавы, в состав которых не входит медь. Скорость коррозии алюминия в серной кислоте (и его сплавов) при повышении температуры с 20°С до 98°С увеличивается с 8 до 24 г/(м2•сут). Коррозионно-стойкие стали в 5-ти или 20-% растворе при температуре кипения серной кислоты устойчивы только в присутствии ингибиторов коррозии.

При обычной температуре в серной кислоте коррозия меди практически не наблюдается. А при повышении температуры до 100°С процесс разрушения интенсифицируется. В 25% растворе серной кислоты, повышенном давлении и температуре близкой к 200°С медь быстро разрушается.

Латунь не обладает коррозионной стойкостью в растворах серной кислоты любых концентраций даже при комнатной температуре. Устойчивость латуней к разрушению в серной кислоте можно только повысить введением в раствор 30% соли CuSO4•5H2O.

Травление алюминия щелочью

Чаще всего при данном способе применяется водный раствор едкого натра (возможен вариант с добавками или без них).

А используется он для того, чтобы очистить поверхность алюминиевого изделия от оксида или ненужной смазки и получить более гладкую (матовую или глянцевую) поверхность.

Для чего вообще необходимо так тщательно очищать? Для того, чтобы готовое изделие (например, декоративные архитектурные элементы, таблички) имело идеальную поверхность. А также данный способ применяется для глубокой гравировки.

Метод травления щелочью алюминия, с одной стороны, является достаточно недорогим, но он очень трудоемкий.

Виды травления

Представим распространенные способы. Большинство из них можно реализовать в домашних условиях. Но необходимо придерживаться правил безопасности – дело будем иметь с химикатами.

Электролитическое

Второе название – гальваническая обработка. Проще всего применять эту технологию на мелких деталях, когда необходимо срочно очистить поверхность. Суть процедуры следующая: наводится солевой или кислотный электролитический раствор, в него помещается заготовка. Затем подается разряд. В зависимости от того, как он заряжен, различают травление:

Катодное. В среде с добавлением химических элементов на катоде образуется водород в виде газа – с его выделением проходит реакция. Он насыщает жидкость и вступает в реакцию со сплавами, убирая окалину. Следует учесть, что при этом страдает прочность поверхности, она становится более хрупкой, поэтому тонкие стальные листы так лучше не обрабатывать. Подходящие материалы – сталь с высоким уровнем углерода, образцы после термообработки.
Анодное. Применяется чаще. На аноде происходит отрыв оксидной пленки с выделением кислорода. Все «лишние» частицы расплавляются в растворе. Верхний слой приобретает небольшую шероховатость

Есть вероятность потери чрезмерно большого количества металла, важно не передержать изделие в емкости под напряжением.

Химическое

Если предыдущий вариант отлично подходил для стали, особенно для углеродистой, то эта процедура имеет те же цели, но совсем другую публику. К обработке можно приступить, если в руках находится:

• чермет;
• нержавейка;
• титан;
• алюминий.

Подойдут: H2SO4, HCl, HNO3. Длительность погружения в ванночку зависит от концентрированности состава и степени загрязнения заготовки. Интервал достаточно большой – для косметической чистки тонкостенного изделия может понадобиться всего 1 минута, а для толстой чугунной детали – до 2 часов.

Технология проста. Есть металл. На нем образовалась оксидная пленка, которую нужно убрать. Кислоты через поры проникают под окисление и взаимодействуют со стальной поверхностью. В ходе химической реакции с железом выделяется водород. Он отталкивает загрязнение. Но также может повредиться металлическая поверхность. Избежать этого можно, если предварительно обработать деталь специальными ингибиторами ржавчины.

Плазменное

Процедура также происходит в среде химикатов. Но возбуждает химическую реакцию поток плазмы, сгенерированный на основе инертных газов (с содержанием фтора). Они, вступая во взаимодействие с коррозией (или с кремнием), не трогают само железо. Это очень точный метод, но он требует специального оборудования. Степень точности – до 10 наномикрон.

Посмотрим видео на эту тему:

Гальваническое

Это очень быстрый способ, поэтому он получил популярность, особенно у тех, кто проводит его дома. Скорость – не единственное преимущество. Другие достоинства:

• достаточно четкие границы, контуры;
• не требуются кислоты, поэтому для человека это более экологичный метод.

Сперва определимся с составом жидкости для погружения, она зависит от материала заготовки:

Вещество	Протрава
Сталь, железо	Смесь нашатыря и железный купорос
Медь, бронза, латунь	Раствор медного купороса
Цинк	Цинковый купорос

Погружная ванночка обязательно должна быть из диэлектрика. Например, стеклянная банка для мелких деталей.

Кладем элемент в емкость, наливаем средство с хорошими проводящими качествами. Анод прикрепляем к изделию. Обязательно понадобится источник энергии. Процедура занимает не более 2 минут, затем следуем промыть образец под водой.

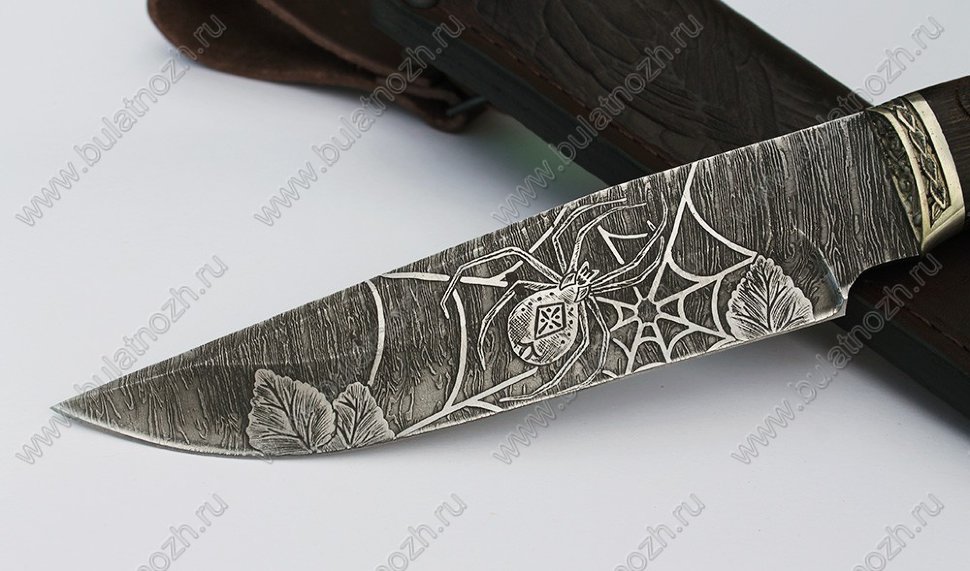

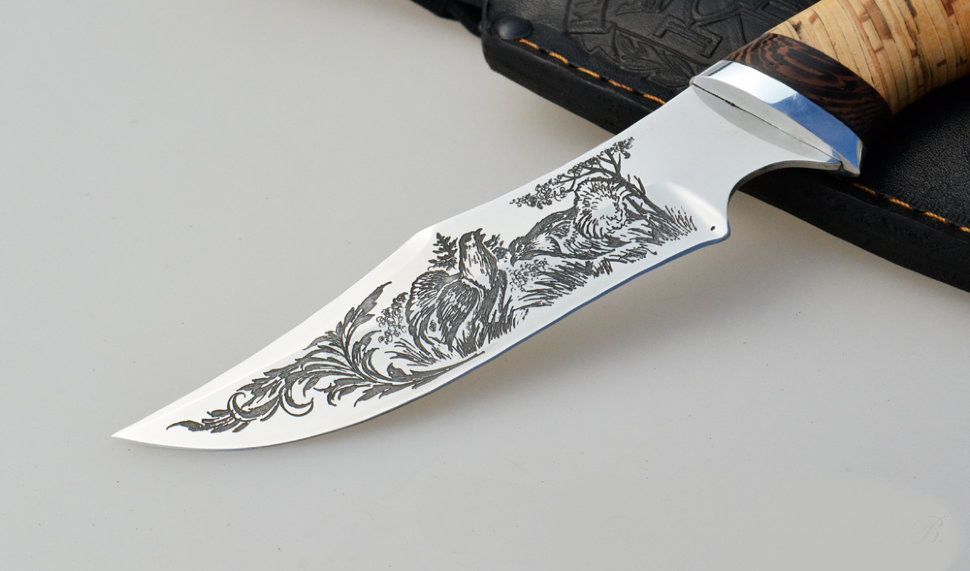

Художественное

Процедура подходит для травления ножа в домашних условиях. Процесс очень распространен среди реставраторов и ценителей оружия. С его помощью можно сделать гравировку, набить инициалы владельца или добавить живописные узоры.

Операция очень проста. Можно использовать любой из вышеперечисленных методов, но быстрее и безопаснее всего – гальванический. На поверхности металла следует оставить трафарет из скотча. Сделать его просто с помощью хорошего струйного принтера. Когда необходимые участки защищены (следите, чтобы под лентой не оставалось следов воздуха), можно проводить классическое травление.

Посмотрим на фото:

Гравировка на металле своими руками в домашних условиях

О нанесении надписей на металле при помощи специальных красок или лаков говорить не имеет смысла. Кстати, это тоже один из способов гравировки на металлах. Но сколько продержатся на образце такие рисунки, символы, значки? Любым из растворителей они смоются довольно быстро, хотя и из-за банального истирания срок их службы будет небольшим. Существуют более эффективные технологии гравировки металлов, о которых мы и поговорим.

Только вот все ли они подходят для самостоятельного исполнения, да еще в домашних условиях? Когда о них просто читаешь, все понятно и легко. Но практическая реализация – дело другое.

Гравировка лазерным лучом

Такой способ считается самым эффективным, так как позволяет нанести на металл узор (рисунок) любой сложности, «прописать» на нем тончайшие линии, мельчайшие значки. Но с учетом того, что для гравирования образцов по такой методике понадобится дорогостоящее оборудование, она приемлема лишь для тех, кто решил это ремесло сделать своим бизнесом, то есть поставить производство «на поток».

Вряд ли кто захочет выкладывать кругленькую сумму только ради того, чтобы нанести памятные надписи на пару-тройку чайных ложечек или на лезвие охотничьего ножа. Услуги профессионалов в любой мастерской обойдутся дешевле.

Гравировка механическая

С принадлежностями здесь гораздо проще – придется приобрести лишь набор требуемых фрез и сам гравер. Часто для этих целей используется бормашина (кто хоть раз посещал стоматолога, знает, что это такое). Как вариант – нанесение изображений резцами.

Качество надписей получится высоким, но только при условии – если имеются не просто познания в этой области, но и большой практический опыт. Эта работа требует «острого глаза» и твердой руки. Многие ли из нас могут похвастать своим мастерством? Получается, от задуманного до реально исполненного пройдет довольно много времени, необходимого для приобретения навыков. Кого устраивает такая перспектива? Кроме того, нужно еще уметь и правильно затачивать резцы (штихели), если работа ведется с их помощью.

Вывод – для нанесения на металлы различных надписей в домашних условиях, своими руками, причем человеком неподготовленным (а таких – подавляющее большинство), оптимальный вариант – гравировка электрохимическим способом. Вот с этой технологией и стоит разобраться более детально.

Рассмотрим методику эл/химического травления с целью нанесения надписей. Она из категории простейших, и кто занимался хромировкой металлических деталей в домашних условиях, суть схватит сразу.

Способ гравировки 1

Что понадобится:

• Стеклянная емкость (по размеру обрабатываемой заготовки). Естественно, не бутыль с узким горлышком, а банка, стакан или ванночка.
• Источник постоянного напряжения (до 15 В). Он должен давать ток 0,5 А, как минимум. Оптимальный вариант – зарядное устройство для АКБ личного авто. Автор именно его и использовал. Хотя некоторые умельцы для этих целей берут зарядники аккумуляторов бытового инструмента (шуруповерта и так далее), и даже сотовых тлф.

Парочка проводов для присоединения и зажимов (например, типа «крокодил»).

Любая металлическая заготовка (та же ложка), которая будет играть роль второго электрода.

Солевой раствор. Концентрация определяется на «глазок», поэтому общая рекомендация такая: на стакан воды – 2 ложки (чайных).

Лак. Он понадобится для окрашивания сегмента металла, на котором планируется нанесение гравировки. В большинстве статей, посвященных эл/химическому способу, есть советы по применению состава для ногтей. Автор, чтобы «не травмировать» жену такой расточительностью, использовал так называемый цапон-лак, который хорошо известен радиолюбителям и эл/монтажникам. Стоит копейки, не дефицит, и легко снимается растворителем.

Технология гравировки

Готовится электролит

Вода заливается в тару, загружается соль в требуемом количестве (в зависимости от объема) и тщательно перемешивается, до окончательного растворения. От этого во многом зависит качество гравировки.

Готовится деталь (изделие, образец) для нанесения чего-либо

Размеры надписи или рисунка известны, поэтому определиться с площадью покрытия металла лаком несложно. После того, как слой немного «схватится», прорисовывается требуемый контур. Чем – иголкой, тонким шилом, зубочисткой, отточенной спичкой и тому подобное – решать вам, уважаемый читатель. Как удобнее выполнять работу своими рукам
